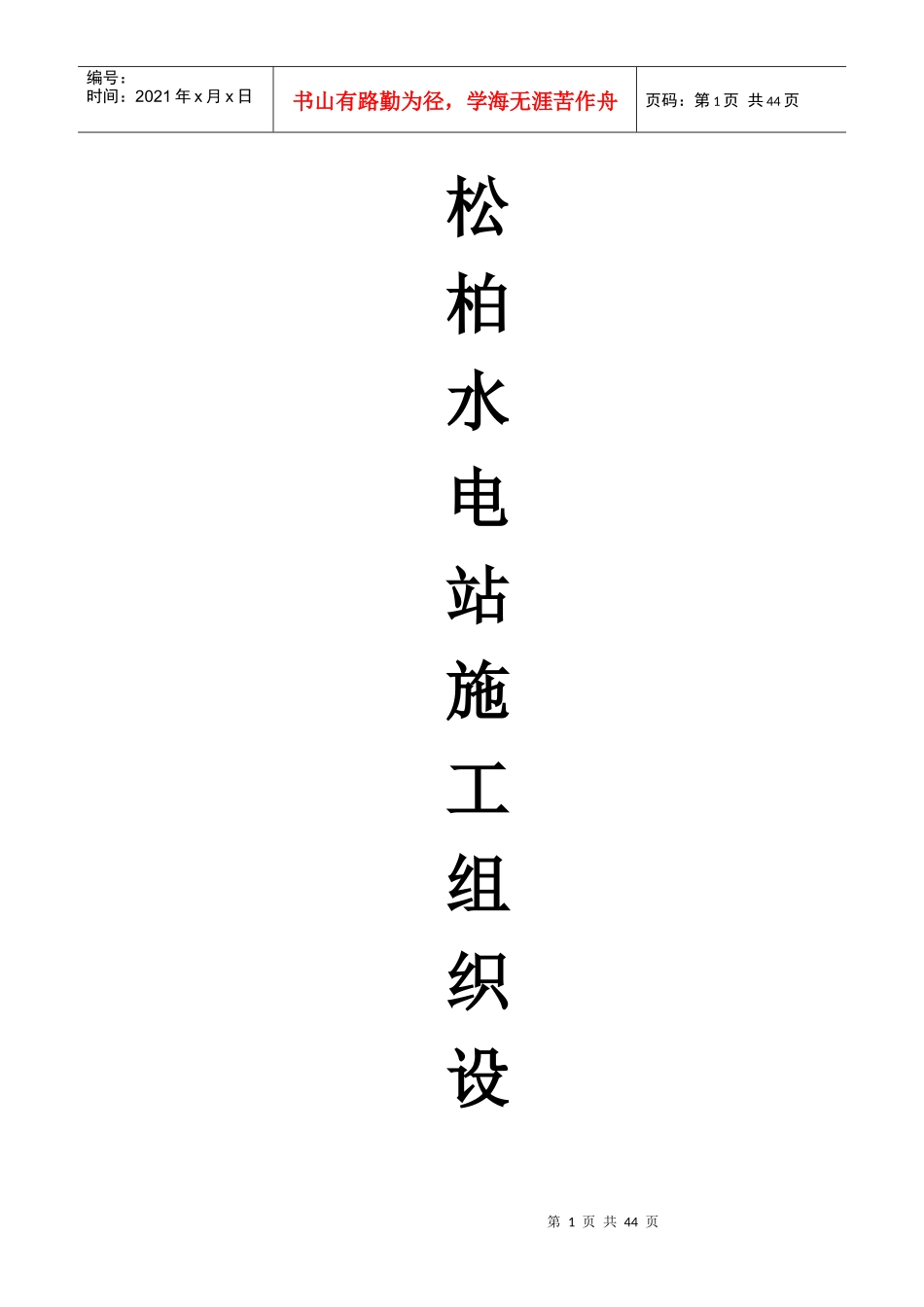

松柏水电站施工组织设计VIP免费

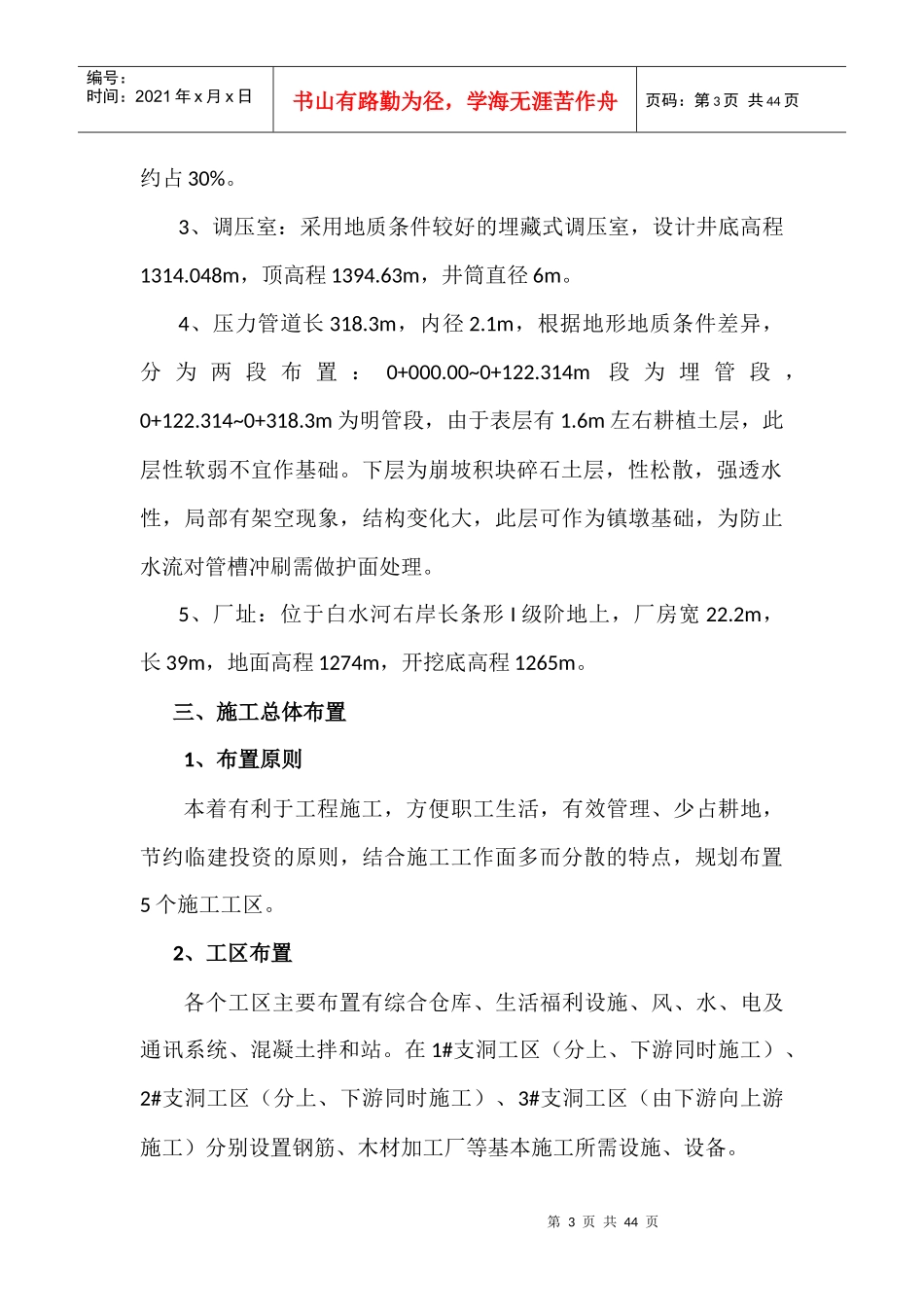

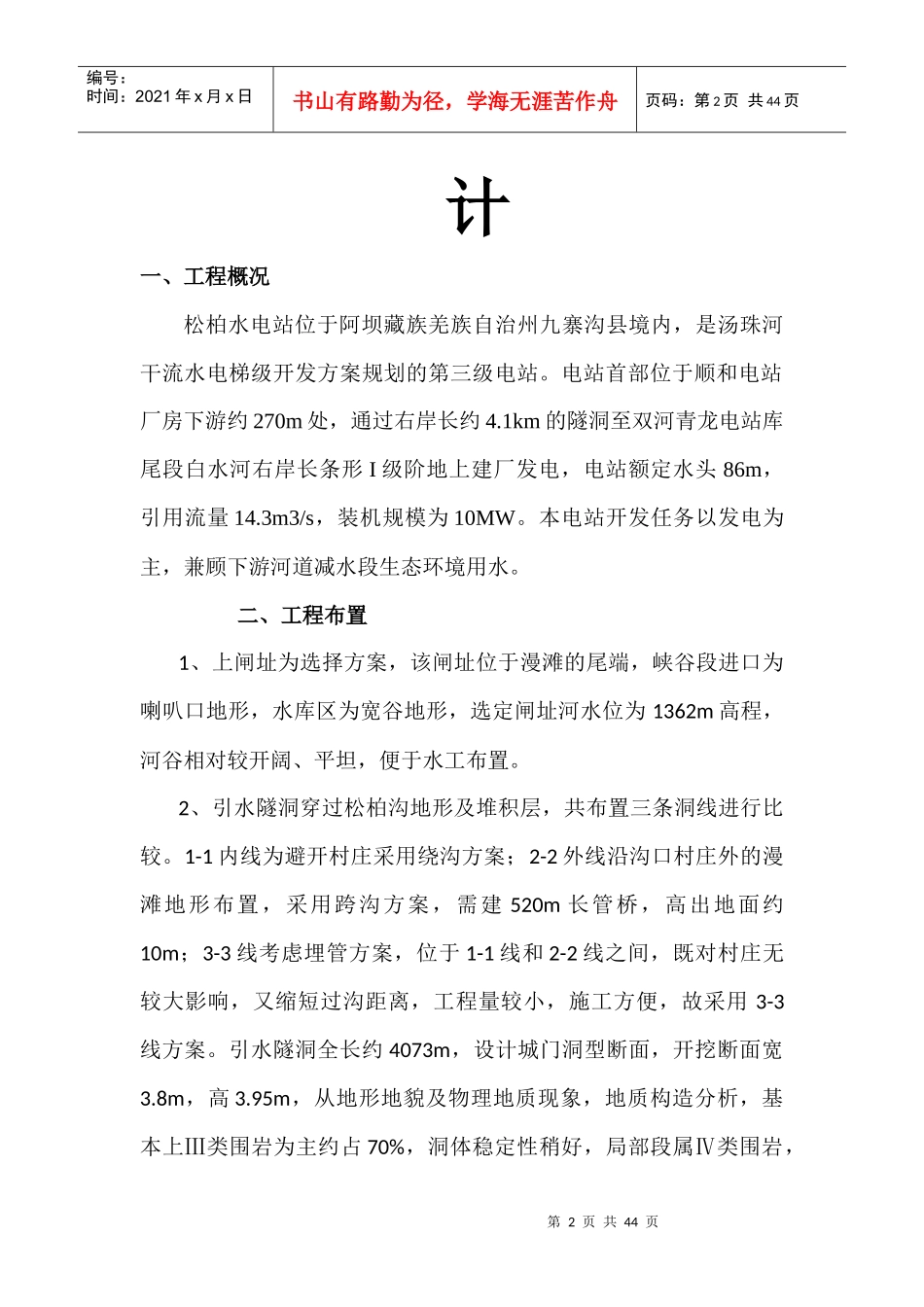

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页松柏水电站施工组织设第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页计一、工程概况松柏水电站位于阿坝藏族羌族自治州九寨沟县境内，是汤珠河干流水电梯级开发方案规划的第三级电站。电站首部位于顺和电站厂房下游约270m处，通过右岸长约4.1km的隧洞至双河青龙电站库尾段白水河右岸长条形I级阶地上建厂发电，电站额定水头86m，引用流量14.3m3/s，装机规模为10MW。本电站开发任务以发电为主，兼顾下游河道减水段生态环境用水。二、工程布置1、上闸址为选择方案，该闸址位于漫滩的尾端，峡谷段进口为喇叭口地形，水库区为宽谷地形，选定闸址河水位为1362m高程，河谷相对较开阔、平坦，便于水工布置。2、引水隧洞穿过松柏沟地形及堆积层，共布置三条洞线进行比较。1-1内线为避开村庄采用绕沟方案；2-2外线沿沟口村庄外的漫滩地形布置，采用跨沟方案，需建520m长管桥，高出地面约10m；3-3线考虑埋管方案，位于1-1线和2-2线之间，既对村庄无较大影响，又缩短过沟距离，工程量较小，施工方便，故采用3-3线方案。引水隧洞全长约4073m，设计城门洞型断面，开挖断面宽3.8m，高3.95m，从地形地貌及物理地质现象，地质构造分析，基本上Ⅲ类围岩为主约占70%，洞体稳定性稍好，局部段属Ⅳ类围岩，第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页约占30%。3、调压室：采用地质条件较好的埋藏式调压室，设计井底高程1314.048m，顶高程1394.63m，井筒直径6m。4、压力管道长318.3m，内径2.1m，根据地形地质条件差异，分为两段布置：0+000.00~0+122.314m段为埋管段，0+122.314~0+318.3m为明管段，由于表层有1.6m左右耕植土层，此层性软弱不宜作基础。下层为崩坡积块碎石土层，性松散，强透水性，局部有架空现象，结构变化大，此层可作为镇墩基础，为防止水流对管槽冲刷需做护面处理。5、厂址：位于白水河右岸长条形I级阶地上，厂房宽22.2m，长39m，地面高程1274m，开挖底高程1265m。三、施工总体布置1、布置原则本着有利于工程施工，方便职工生活，有效管理、少占耕地，节约临建投资的原则，结合施工工作面多而分散的特点，规划布置5个施工工区。2、工区布置各个工区主要布置有综合仓库、生活福利设施、风、水、电及通讯系统、混凝土拌和站。在1#支洞工区（分上、下游同时施工）、2#支洞工区（分上、下游同时施工）、3#支洞工区（由下游向上游施工）分别设置钢筋、木材加工厂等基本施工所需设施、设备。第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页3、混凝土生产系统根据主体工程的特点和工程量的分布情况以及地形特征，本工程混凝土生产系统分区布置，共设置6套生产系统，分别供应施工控制范围建筑物的砼。砼生产系统配置表序号站名型号单位数量供应范围1首部拌和站JZ500台2首部枢纽、引水隧洞进口段21#支洞拌和站JZ500台11#支洞工作面、引水隧洞上下游工作面32#支洞拌和站JZ500台12#支洞工作面、引水隧洞上下游工作面43#支洞拌和站JZ500台13#支洞工作面、隧洞出口段5调压井拌和站JZ500台2调压井、压力管道上平段6厂区拌和站JZ500台2厂区枢纽、压力管道斜段和下平段4、压缩空气、供水、供电和通讯系统根据主体工程的特点和工程量的分布情况以及地形特征，本工程压缩空气系统分区布置，共设置，共设置6套系统，分别供应施工控制范围内的所需压缩空气。压缩空气系统配置表序号站名供风能力m3/min空压机单位数量供风范围1首部空压站404L-20/8台2首部枢纽、引水隧洞进口段21#支洞空压站204L-20/8台11#支洞工作面32#支洞空压站204L-20/8台12#支洞工作面43#支洞空压站204L-20/8台13#支洞工作面5调压井空压站404L-20/8台2调压井、隧洞出口段、压力管道上平段6厂区空压站404L-20/8台2厂区枢纽、压力管道斜段和下平段供水系统配置表序号站名取水方式供水池供水范围11#供水站从汤珠河取水80m3首部枢纽、隧洞进口段及生活用水第5页共44页第4页共44页编号：时间：20...
