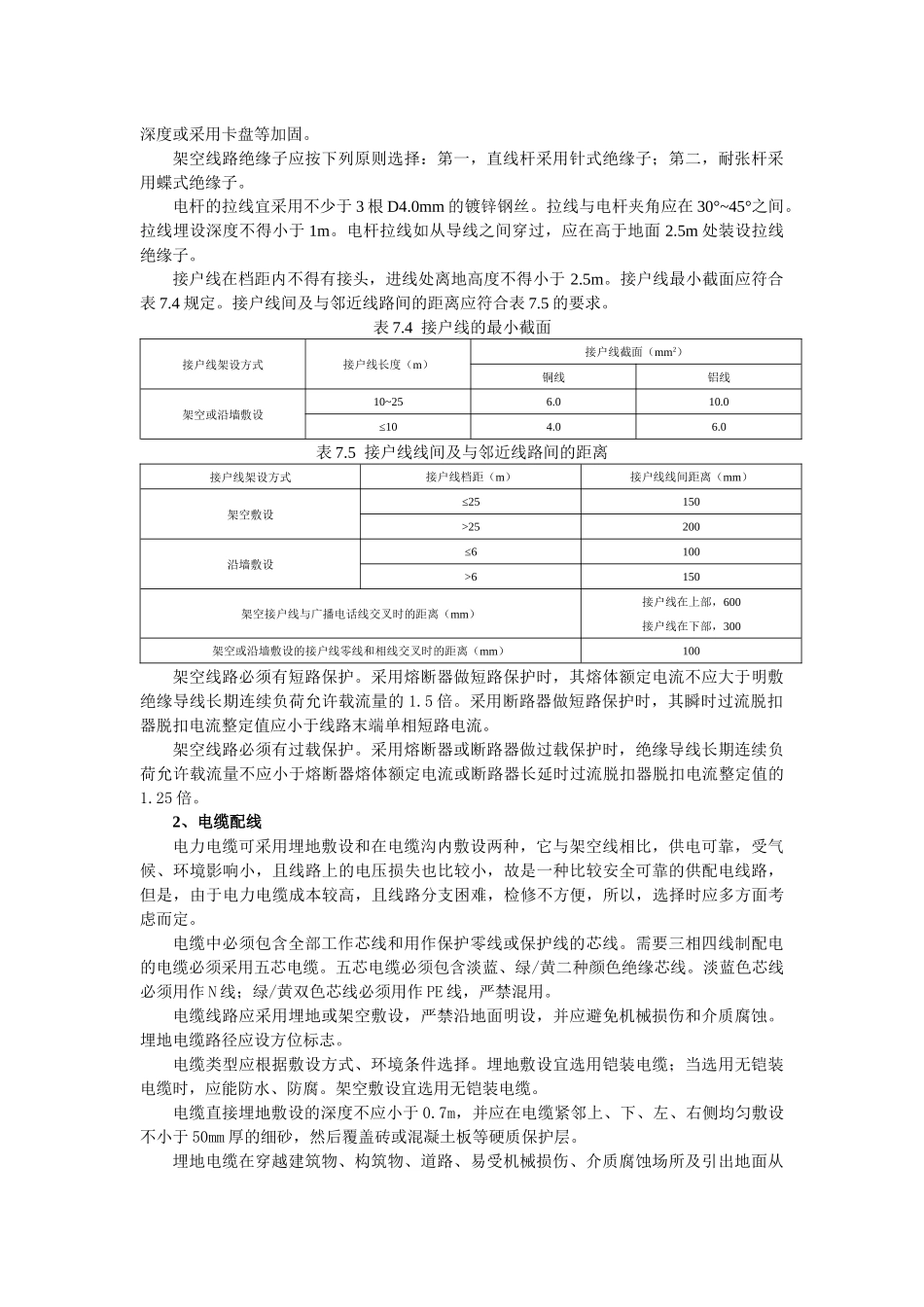

第7章建筑施工现场供配电内容提要及学习要求：随着社会发展的需要，建设项目越来越多，规模大的项目也不少，故施工现场的用电量也越来越大，再加上施工现场的环境比较恶劣，用电设备流动性大，临时性强，负荷变化大，供配电有其特殊性。本章主要讲述施工现场临时用电的基本知识，施工现场供配电的形式、配电线路的结构、电力供应以及有关施工现场临时用电的安全技术规范。通过学习要求掌握施工现场临时用电的基本知识及临时供电的设计。7.1施工现场供配电电气系统是由供电系统和配电系统两部分组成，供电系统包括供电电源（如：变压器等）和主结线。配电系统一般由配电装置及配电线路组成。施工现场的电气系统应满足用电设备对供电可靠性、供电质量及供电安全的要求，结线方式应力求简单可靠，操作方便及安全。7.1.1施工现场的供电形式施工现场供电的形式有多种，具体采用哪一种应根据项目的性质、规模和供电要求确定。下面介绍施工现场供电的几种形式。1、独立变配电所供电对一些规模比较大的项目，如规划小区、新建学校、新建工厂等工程，可利用配套建设的变配电所供电。即先建设好变配电所，由其直接供电，这样可避免重复投资，造成浪费。永久性变配电所投入使用，从管理的角度上看比较规范，供电的安全性有了基本的保障。变配电所主要由高压配电屏（箱、柜、盘）、变压器和低压配电屏（箱、柜、盘）组成。2、自备变压器供电目前，城市中高压输电的电压一般为10kV，而通常用电设备的额定电压为220/380V。因此，对于建筑施工现场的临时用电，可利用附近的高压电网，增设变压器等配套设备供电。变电所的结构形式一般可分为户内与户外变电所两种，为了节约投资，在计算负荷不是特别大的情况下，施工现场的临时用电均采用户外式变电所。户外变电所又采用杆上变电所居多。户外式变电所的结构比较简单，主要由降压变压器、高压开关、低压开关、母线、避雷装置、测量仪表、继电保护等组成。3、低压220/380V供电对于电气设备容量较小的建设项目，若附近有低压220/380V电源，在其余量允许的情况下，可到有关部门申请，采用附近低压220/380V直接供电。4、借用电源若建设项目电气设备容量小，施工周期短，可采取就近借用电源的方法，解决施工现场的临时用电。如借用就近原有变压器供电或借用附近单位电源供电，但需征得有关部门审核批准方可。7.1.2施工现场供电线路的结构形式及施工要求施工现场配电线路的结构形式可分为电缆配线和架空线配线两种。1．架空线配线架空线配线由于投资费用低，施工方便、分支容易，所以得到广泛应用。特别是在建筑施工现场。但架空线受气候、环境影响较大，故供电可靠性较差。建筑工地上的低压架空线主要由导线、横担、拉线、绝缘子和电杆组成。架空线必须架设在专用电杆上，即木杆和钢筋混凝土杆，严禁架设在树木、脚手架及其他设施上，钢筋混凝土杆不得有露筋、宽度大于0.4mm的裂纹和扭曲，木杆不得腐朽，其梢径不应小于140mm。架空线必须采用绝缘导线。导线截面的选择应符合下列要求：（1）导线中的计算负荷电流不大于其长期连续负荷允许载流量；（2）线路末端电压偏移不大于其额定电压的5%；（3）三相四线制的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同；（4）按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2；（5）在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2；绝缘铝线截面不小于25mm2。且中间不得有接头。架空线路相序排列应符合下列规定：（1）动力、照明线在同一横担上架设时导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE；（2）动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1（L2、L3）、N、PE。架空线的档距不得大于35m，在一个档距内，每层导线的接头数不得超过该层导线条数的50%，且一条导线应只有一个接头。架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。架空线路横担间的最小垂直距离不得小于表7.1所列数值；横担宜采用角钢或方木，低压铁横担角...
