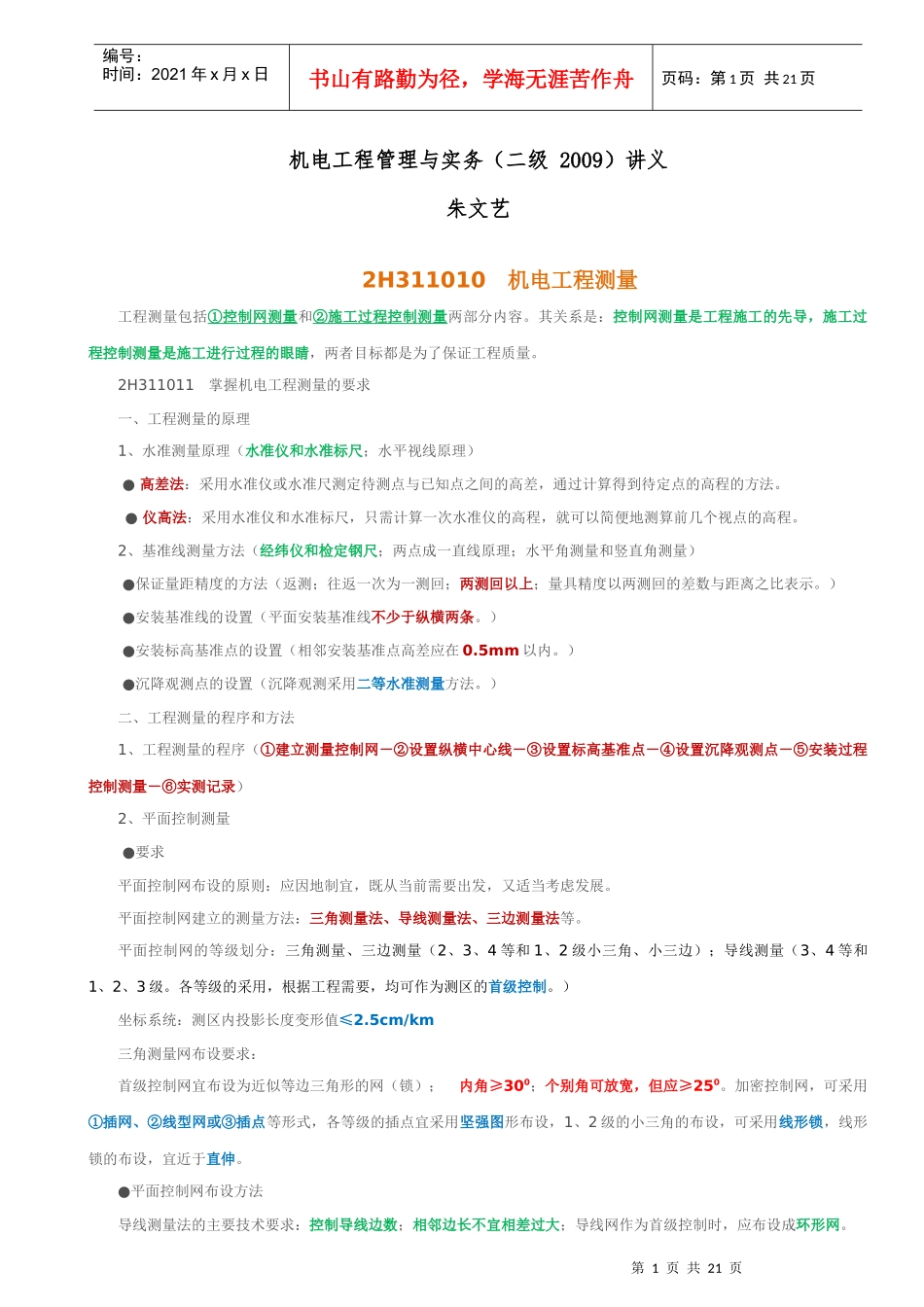

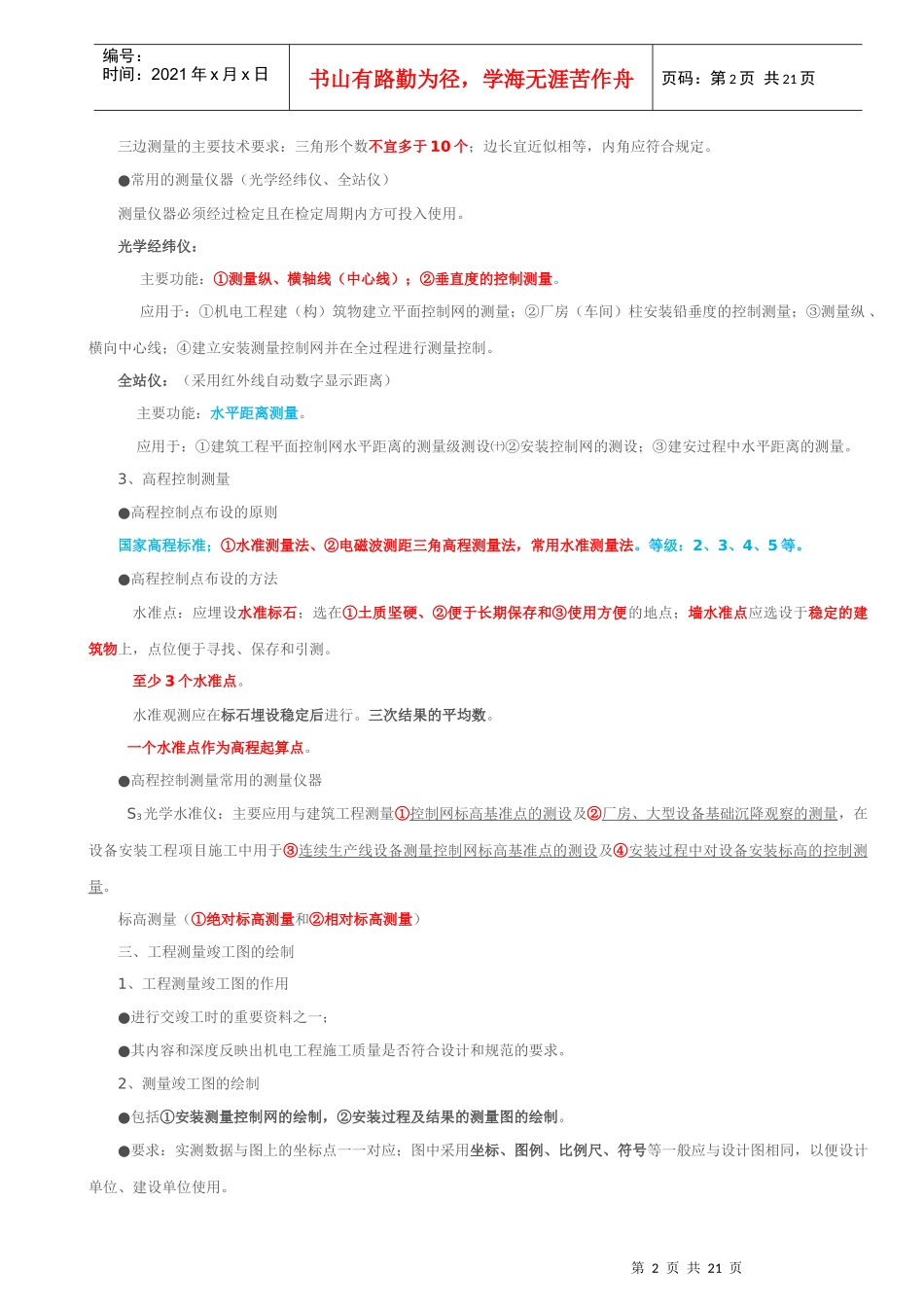

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页机电工程管理与实务（二级2009）讲义朱文艺2H311010机电工程测量工程测量包括①控制网测量和②施工过程控制测量两部分内容。其关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者目标都是为了保证工程质量。2H311011掌握机电工程测量的要求一、工程测量的原理1、水准测量原理（水准仪和水准标尺；水平视线原理）●高差法：采用水准仪或水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。●仪高法：采用水准仪和水准标尺，只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。2、基准线测量方法（经纬仪和检定钢尺；两点成一直线原理；水平角测量和竖直角测量）●保证量距精度的方法（返测；往返一次为一测回；两测回以上；量具精度以两测回的差数与距离之比表示。）●安装基准线的设置（平面安装基准线不少于纵横两条。）●安装标高基准点的设置（相邻安装基准点高差应在0.5mm以内。）●沉降观测点的设置（沉降观测采用二等水准测量方法。）二、工程测量的程序和方法1、工程测量的程序（①建立测量控制网－②设置纵横中心线－③设置标高基准点－④设置沉降观测点－⑤安装过程控制测量－⑥实测记录）2、平面控制测量●要求平面控制网布设的原则：应因地制宜，既从当前需要出发，又适当考虑发展。平面控制网建立的测量方法：三角测量法、导线测量法、三边测量法等。平面控制网的等级划分：三角测量、三边测量（2、3、4等和1、2级小三角、小三边）；导线测量（3、4等和1、2、3级。各等级的采用，根据工程需要，均可作为测区的首级控制。）坐标系统：测区内投影长度变形值≤2.5cm/km三角测量网布设要求：首级控制网宜布设为近似等边三角形的网（锁）；内角≥300；个别角可放宽，但应≥250。加密控制网，可采用①插网、②线型网或③插点等形式，各等级的插点宜采用坚强图形布设，1、2级的小三角的布设，可采用线形锁，线形锁的布设，宜近于直伸。●平面控制网布设方法导线测量法的主要技术要求：控制导线边数；相邻边长不宜相差过大；导线网作为首级控制时，应布设成环形网。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页三边测量的主要技术要求：三角形个数不宜多于10个；边长宜近似相等，内角应符合规定。●常用的测量仪器（光学经纬仪、全站仪）测量仪器必须经过检定且在检定周期内方可投入使用。光学经纬仪：主要功能：①测量纵、横轴线（中心线）；②垂直度的控制测量。应用于：①机电工程建（构）筑物建立平面控制网的测量；②厂房（车间）柱安装铅垂度的控制测量；③测量纵、横向中心线；④建立安装测量控制网并在全过程进行测量控制。全站仪：（采用红外线自动数字显示距离）主要功能：水平距离测量。应用于：①建筑工程平面控制网水平距离的测量级测设㈩②安装控制网的测设；③建安过程中水平距离的测量。3、高程控制测量●高程控制点布设的原则国家高程标准；①水准测量法、②电磁波测距三角高程测量法，常用水准测量法。等级：2、3、4、5等。●高程控制点布设的方法水准点：应埋设水准标石；选在①土质坚硬、②便于长期保存和③使用方便的地点；墙水准点应选设于稳定的建筑物上，点位便于寻找、保存和引测。至少3个水准点。水准观测应在标石埋设稳定后进行。三次结果的平均数。一个水准点作为高程起算点。●高程控制测量常用的测量仪器S3光学水准仪：主要应用与建筑工程测量①控制网标高基准点的测设及②厂房、大型设备基础沉降观察的测量，在设备安装工程项目施工中用于③连续生产线设备测量控制网标高基准点的测设及④安装过程中对设备安装标高的控制测量。标高测量（①绝对标高测量和②相对标高测量）三、工程测量竣工图的绘制1、工程测量竣工图的作用●进行交竣工时的重要资料之一；●其内容和深度反映出机电工程施工质量是否符合设计和规范的要求。2、测量竣工图的绘制●包括①安装测量控制网的绘制，②安装过程及结果的测量图的绘制。●要求：实测数据与图上的坐...
