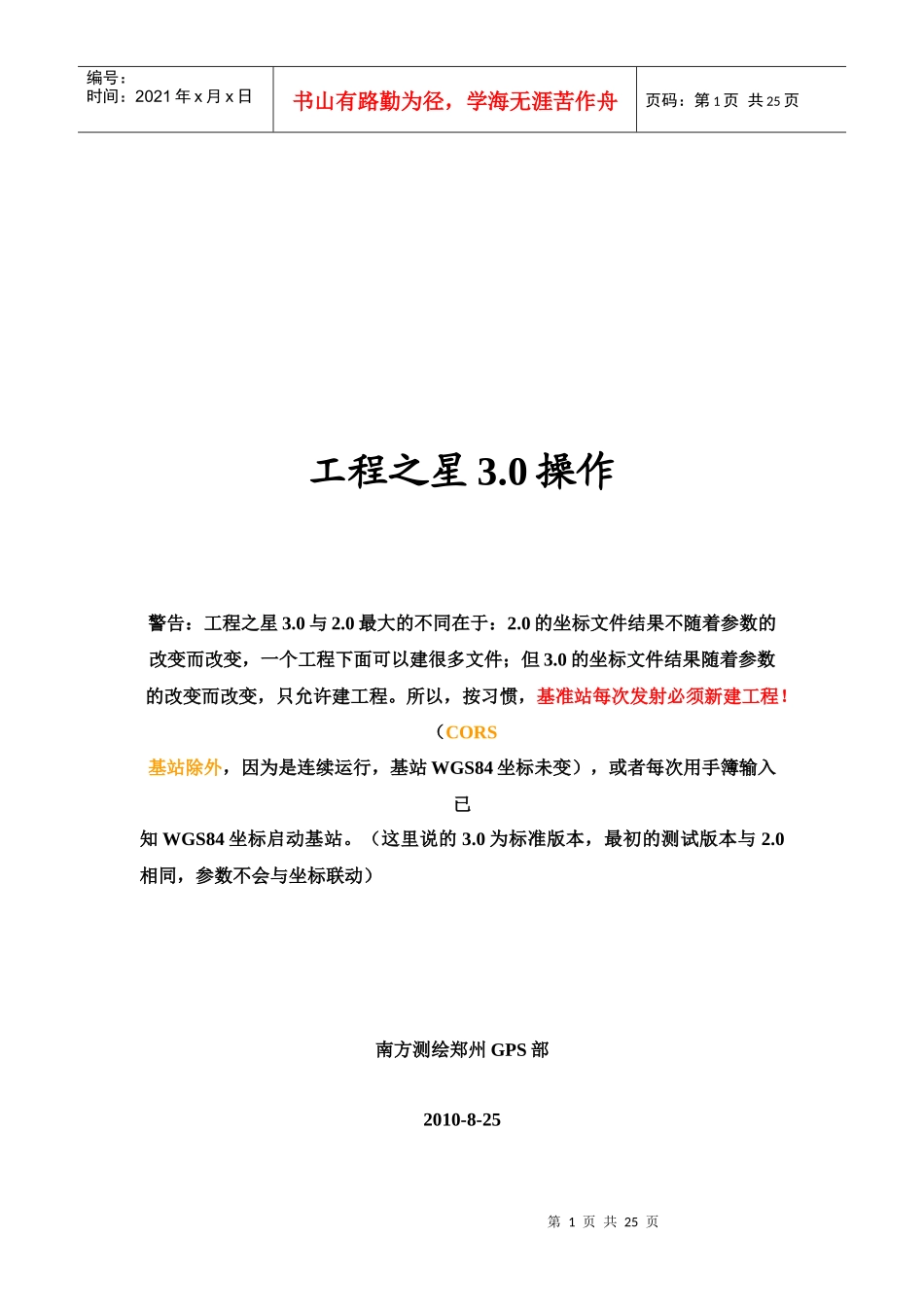

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页工程之星3.0操作警告：工程之星3.0与2.0最大的不同在于：2.0的坐标文件结果不随着参数的改变而改变，一个工程下面可以建很多文件；但3.0的坐标文件结果随着参数的改变而改变，只允许建工程。所以，按习惯，基准站每次发射必须新建工程！（CORS基站除外，因为是连续运行，基站WGS84坐标未变），或者每次用手簿输入已知WGS84坐标启动基站。（这里说的3.0为标准版本，最初的测试版本与2.0相同，参数不会与坐标联动）南方测绘郑州GPS部2010-8-25第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页一、程序安装Psion手簿7527版工程之星3.0程序文件为EGStar.exe文件，此文件放在手簿的“我的设备\FlashDisk\EGStar\”目录下即可，运行一次桌面上自动生成快捷方式二、蓝牙连接(7527老版蓝牙设置还按老方法)蓝牙硬件默认是启用的（开始—设置—控制面板—电源—内建设备—启用蓝牙打勾）手簿蓝牙联接GPS主机首次需要先进行蓝牙配对打开蓝牙界面有3种方法：1、开始—设置—控制面板—蓝牙2、任务栏右下角蓝牙符号（蓝牙硬件必需是启用状态）3、工程之星—端口配置—蓝牙按钮“已配对”里面如果有配对的其它蓝牙可以选择后“移除”，同时配对主机最多为9台，端口为COM0-COM8。选择“设备”—“扫描”，如果GPS主机开机就会在Name列出现主机号第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页选择要配对的主机“配对”（如果弹出加密提示不要输入密码），选择打勾“SerialPort”，端口一般选择COM7（没有占用的端口都可以选择）第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页配对成功显示如上图。蓝牙配对后，GPS在动态模式（基准站/移动站）下运行工程之星自动启用连接，如中间断开可点“配置”—“端口设置”选择相应的端口和波特率“确定”即可重新连接三、配置（此项为工程默认，正常不需调整）电台通道调整：解算精度水平(默认为high,有效预防飞点，可不调整)及差分格式调整(对应基站差分格式，天宝主板为自适应，不需调整)：第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页坐标系、存储、显示、截止角、天线高调整（新建工程时可选）：第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页四、新建工程（打开工程）工程之星3.0是以工程形式来管理作业的，每建一个工程自动生成一个工程总目录，存在我的设备\flashdisk\EGJobs\下，不用的工程可以直接删除目录。工程目录下重要文件说明（文件名和工程名一致）：*.eg（工程）、*.rtk（wgs84大地坐标）、*.dat（地方坐标）第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页有的坐标系直接选择，没有的编辑增加需要的坐标系第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页第9页共25页第8页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共25页有参数时可以直接输入并选选择使用参数，一般情况下“四参数”“七参数”“高程参数”等都需要计算才能得出且可自动启用，故新建工程时默认即可。五、求转换参数、校正向导1、有四参数及高程参数或七参数及高程参数可直接输入到坐标系中并使用，不需要求转换参数，但需要架设好基站后用一个已知点进行“校正向导”，基站改变或再次开机需要新建工程后再用“校正向导”。第10页共25页第9页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共25页A、基站架在已知点：基站需整平对中量取仪器高，移动站在任何地方固定解状态，输入基站地方坐标及基站仪器斜高后点“校正”—“确定”即可B、基站架在未知点：基站随意架设，移动站在某一已知点固定解状态，输入移动站所在点地方坐标及天线高后点“校正”,汽泡...
