瑶溪镇朱宅村三产安置房建设工程实施方案VIP免费

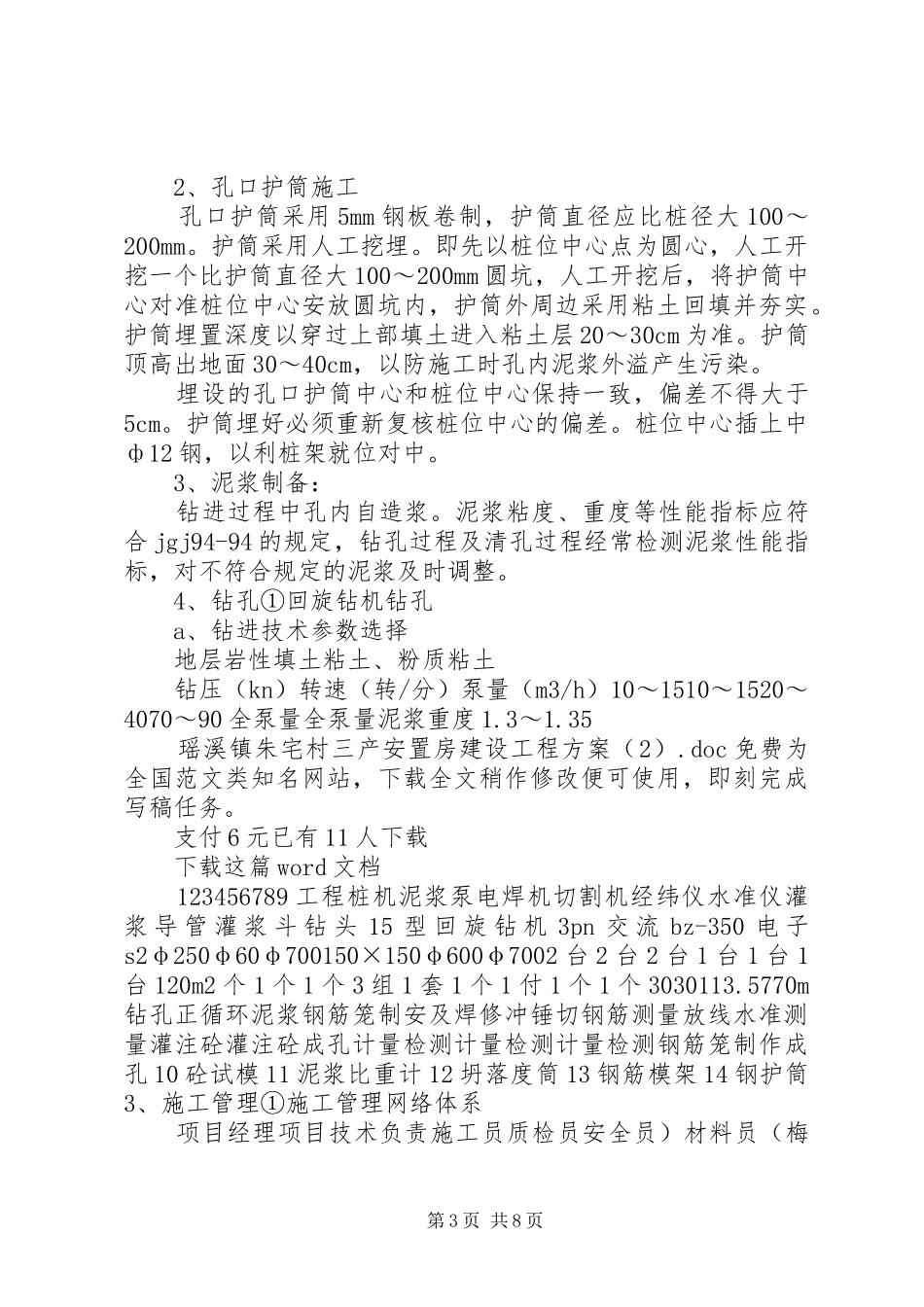

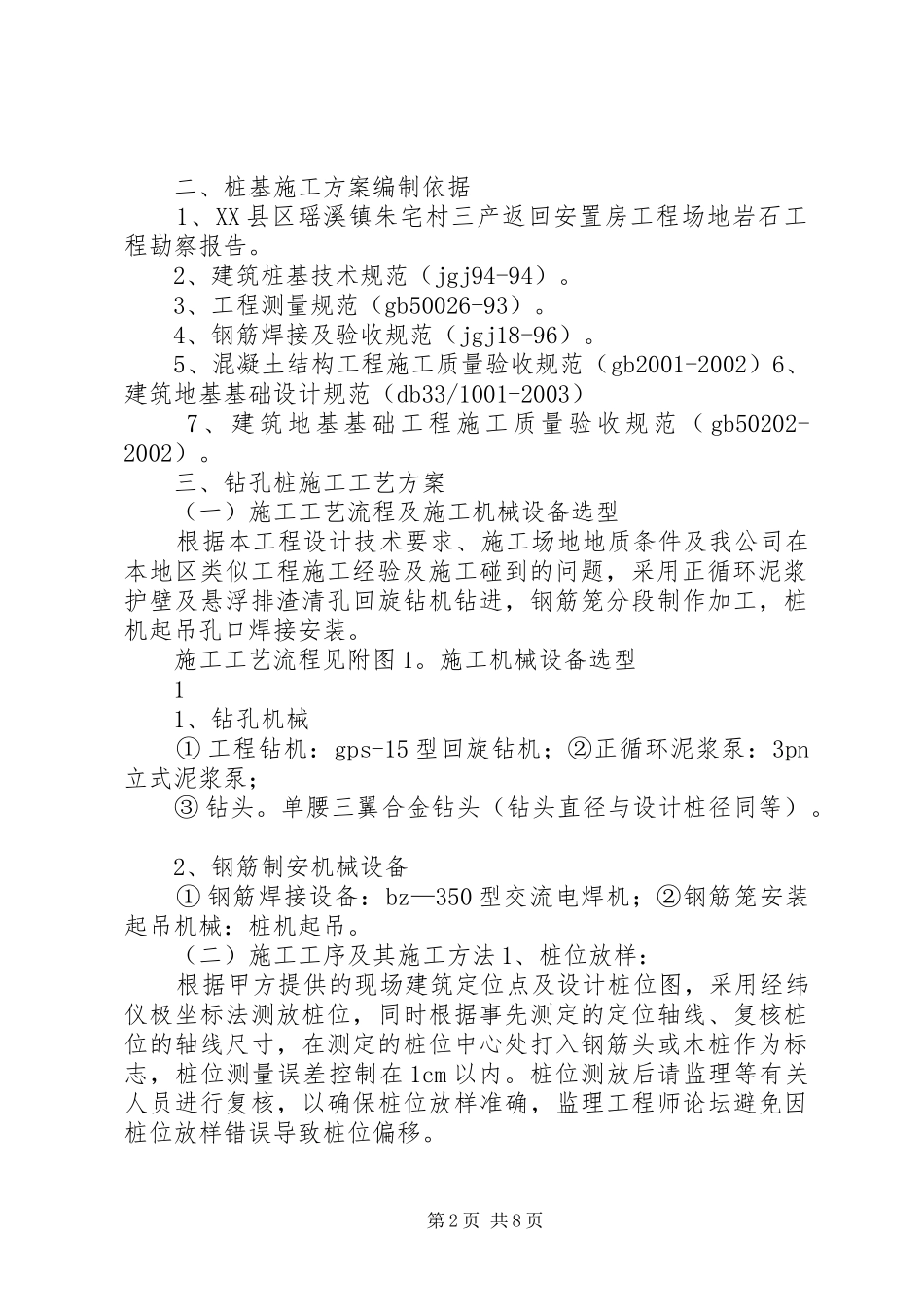

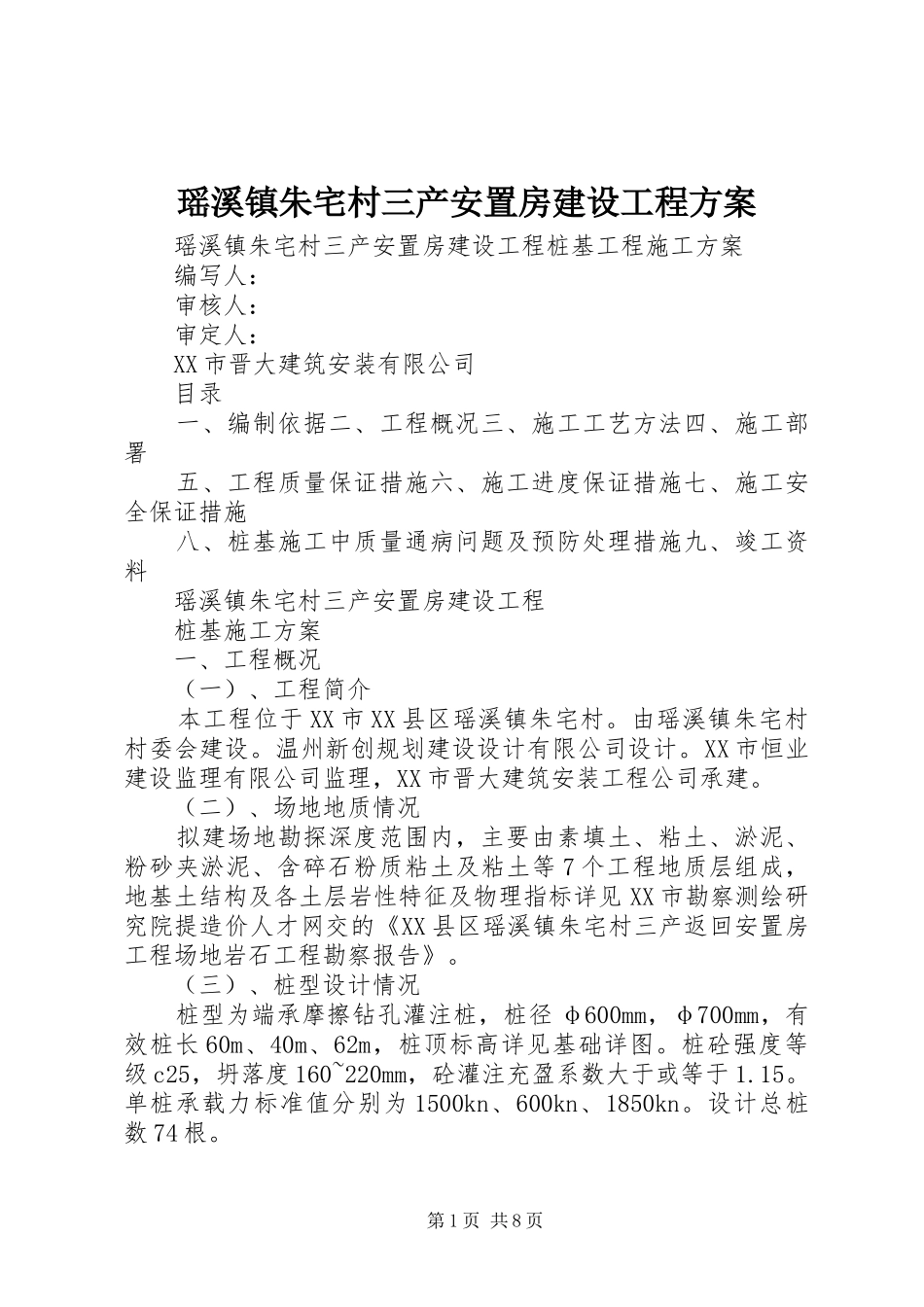

瑶溪镇朱宅村三产安置房建设工程方案瑶溪镇朱宅村三产安置房建设工程桩基工程施工方案编写人：审核人：审定人：XX市晋大建筑安装有限公司目录一、编制依据二、工程概况三、施工工艺方法四、施工部署五、工程质量保证措施六、施工进度保证措施七、施工安全保证措施八、桩基施工中质量通病问题及预防处理措施九、竣工资料瑶溪镇朱宅村三产安置房建设工程桩基施工方案一、工程概况（一）、工程简介本工程位于XX市XX县区瑶溪镇朱宅村。由瑶溪镇朱宅村村委会建设。温州新创规划建设设计有限公司设计。XX市恒业建设监理有限公司监理，XX市晋大建筑安装工程公司承建。（二）、场地地质情况拟建场地勘探深度范围内，主要由素填土、粘土、淤泥、粉砂夹淤泥、含碎石粉质粘土及粘土等7个工程地质层组成，地基土结构及各土层岩性特征及物理指标详见XX市勘察测绘研究院提造价人才网交的《XX县区瑶溪镇朱宅村三产返回安置房工程场地岩石工程勘察报告》。（三）、桩型设计情况桩型为端承摩擦钻孔灌注桩，桩径φ600mm，φ700mm，有效桩长60m、40m、62m，桩顶标高详见基础详图。桩砼强度等级c25，坍落度160~220mm，砼灌注充盈系数大于或等于1.15。单桩承载力标准值分别为1500kn、600kn、1850kn。设计总桩数74根。第1页共8页二、桩基施工方案编制依据1、XX县区瑶溪镇朱宅村三产返回安置房工程场地岩石工程勘察报告。2、建筑桩基技术规范（jgj94-94）。3、工程测量规范（gb50026-93）。4、钢筋焊接及验收规范（jgj18-96）。5、混凝土结构工程施工质量验收规范（gb2001-2002）6、建筑地基基础设计规范（db33/1001-2003）7、建筑地基基础工程施工质量验收规范（gb50202-2002）。三、钻孔桩施工工艺方案（一）施工工艺流程及施工机械设备选型根据本工程设计技术要求、施工场地地质条件及我公司在本地区类似工程施工经验及施工碰到的问题，采用正循环泥浆护壁及悬浮排渣清孔回旋钻机钻进，钢筋笼分段制作加工，桩机起吊孔口焊接安装。施工工艺流程见附图1。施工机械设备选型11、钻孔机械①工程钻机：gps-15型回旋钻机；②正循环泥浆泵：3pn立式泥浆泵；③钻头。单腰三翼合金钻头（钻头直径与设计桩径同等）。2、钢筋制安机械设备①钢筋焊接设备：bz—350型交流电焊机；②钢筋笼安装起吊机械：桩机起吊。（二）施工工序及其施工方法1、桩位放样：根据甲方提供的现场建筑定位点及设计桩位图，采用经纬仪极坐标法测放桩位，同时根据事先测定的定位轴线、复核桩位的轴线尺寸，在测定的桩位中心处打入钢筋头或木桩作为标志，桩位测量误差控制在1cm以内。桩位测放后请监理等有关人员进行复核，以确保桩位放样准确，监理工程师论坛避免因桩位放样错误导致桩位偏移。第2页共8页2、孔口护筒施工孔口护筒采用5mm钢板卷制，护筒直径应比桩径大100～200mm。护筒采用人工挖埋。即先以桩位中心点为圆心，人工开挖一个比护筒直径大100～200mm圆坑，人工开挖后，将护筒中心对准桩位中心安放圆坑内，护筒外周边采用粘土回填并夯实。护筒埋置深度以穿过上部填土进入粘土层20～30cm为准。护筒顶高出地面30～40cm，以防施工时孔内泥浆外溢产生污染。埋设的孔口护筒中心和桩位中心保持一致，偏差不得大于5cm。护筒埋好必须重新复核桩位中心的偏差。桩位中心插上中ф12钢，以利桩架就位对中。3、泥浆制备：钻进过程中孔内自造浆。泥浆粘度、重度等性能指标应符合jgj94-94的规定，钻孔过程及清孔过程经常检测泥浆性能指标，对不符合规定的泥浆及时调整。4、钻孔①回旋钻机钻孔a、钻进技术参数选择地层岩性填土粘土、粉质粘土钻压（kn）转速（转/分）泵量（m3/h）10～1510～1520～4070～90全泵量全泵量泥浆重度1.3～1.35瑶溪镇朱宅村三产安置房建设工程方案（2）.doc免费为全国范文类知名网站，下载全文稍作修改便可使用，即刻完成写稿任务。支付6元已有11人下载下载这篇word文档123456789工程桩机泥浆泵电焊机切割机经纬仪水准仪灌浆导管灌浆斗钻头15型回旋钻机3pn交流bz-350电子s2φ250φ60φ700150×150φ600φ7002台2台2台1台1台1台120m2个1个1个3组1套1个1付1个1个3030113.5770m钻孔正循环泥浆钢筋笼制安及焊修冲锤切钢筋测量...
