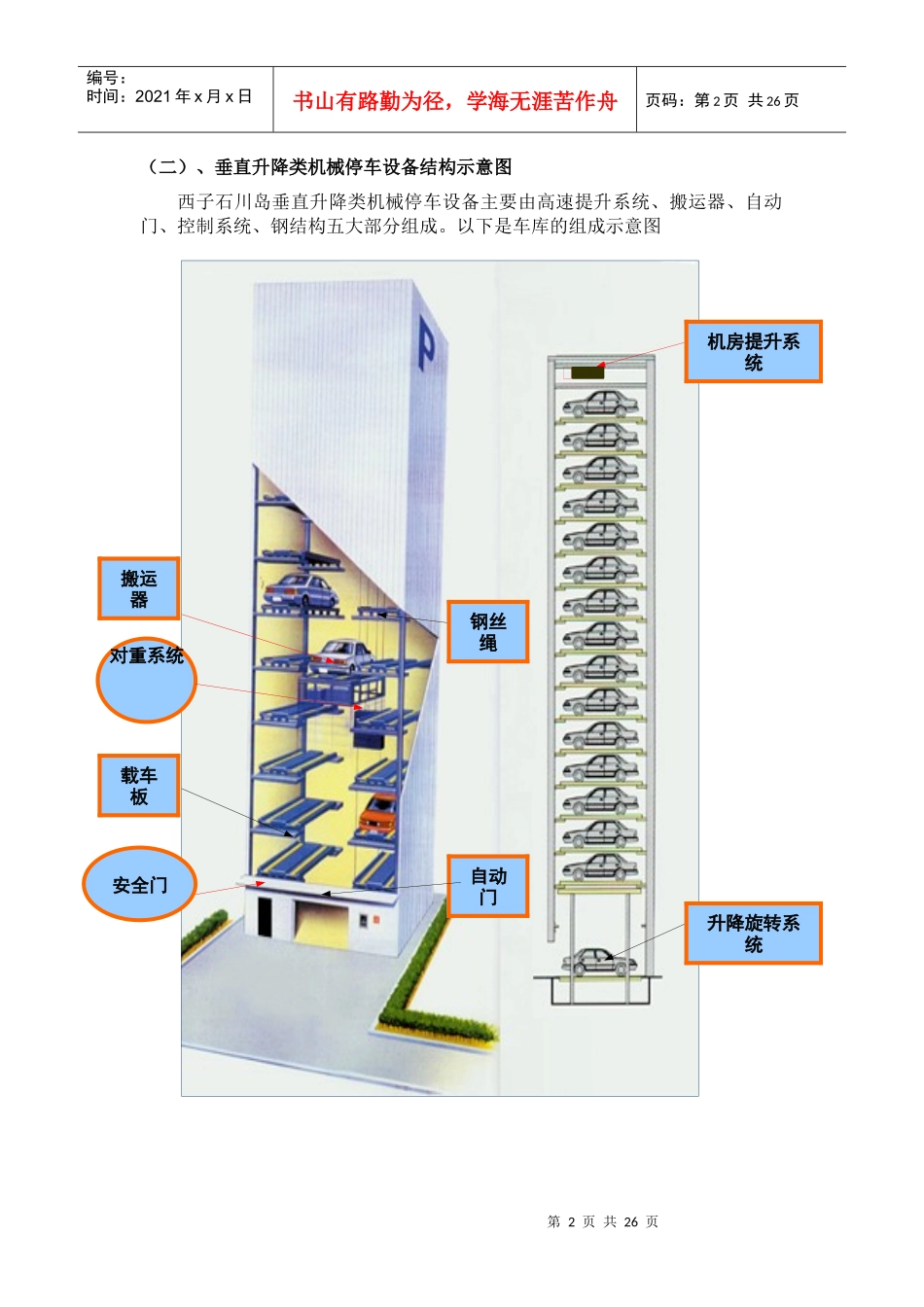

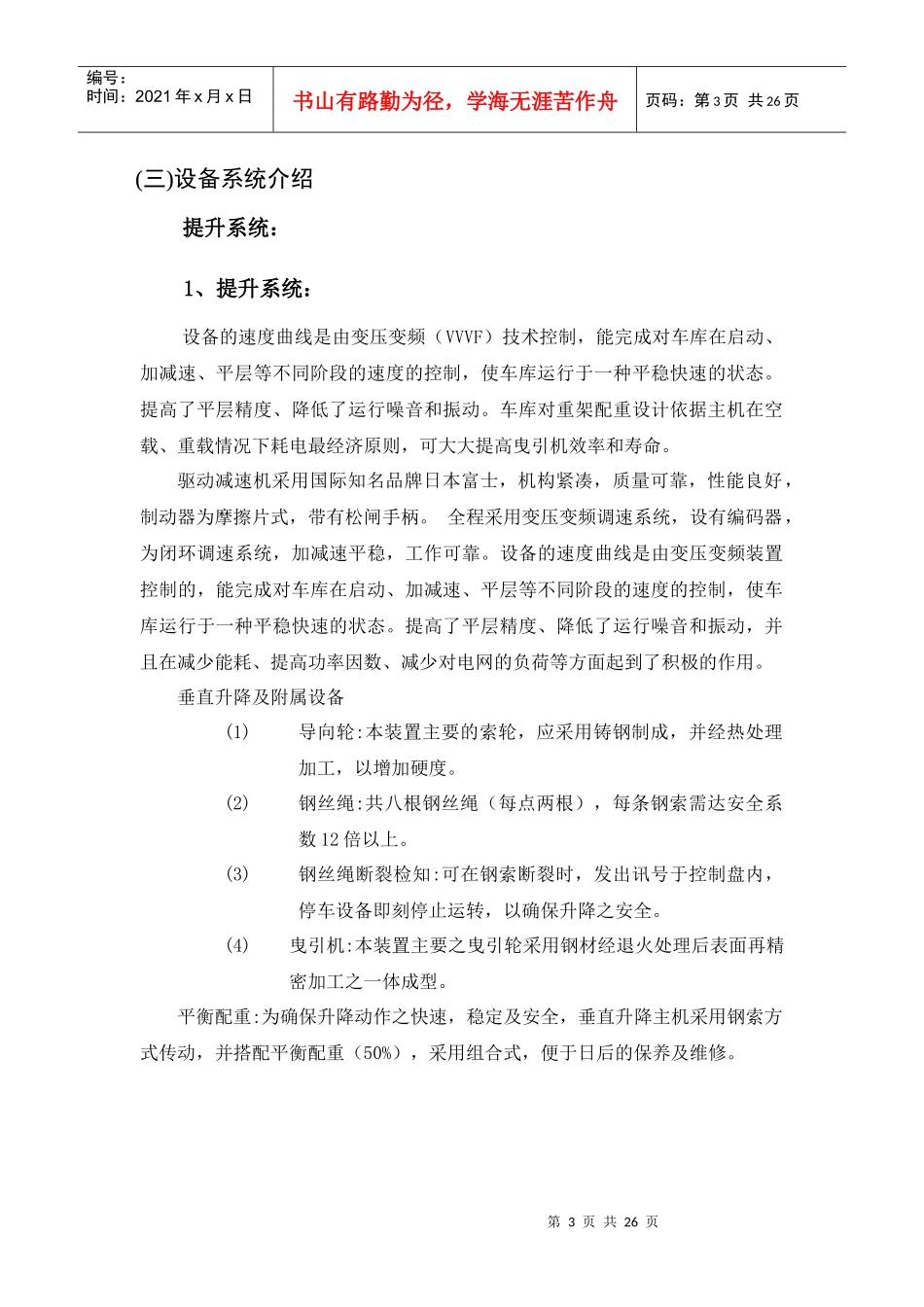

2触摸屏操作只要轻按触摸屏面上相应的按钮就可以开始动作了。（库门关闭状态）6升降机构下降升降机构下降至出入口的位置。3回转装置旋转机构将载车板稍稍抬起，机构旋转，车和载车板旋转90O。7回转装置旋转机构将载车板稍稍抬起，机构旋转，车和载车板旋转90O。停车设备系统介绍产品的主要技术、结构、性能、特点的详细描述（一）、垂直升降类机械停车设备运行原理存车时，带回转钩拉装置的搬运器已停在出入库等待位置，搬运器上有可停放车辆的载车板，驾驶员只需将车辆停在载车板上，离开车库。车库自动门关闭。利用提升机构将载车板升降到指定层，安装在搬运器上的回转钩拉装置将车辆和载车板送入存车位。取车时，回转钩拉装置将车板和车辆取出，停放在搬运器上，提升机构将搬运器下降到出入库等待位置，回转钩拉装置使载车板旋转调头，定位后，自动门打开，驾驶员将车辆开走。1入库引导汽车前进至载车板的指定位置，定位后，引导灯显示OK,司机下车并离开车库4搬运器上升搬运器上升将载车板送至指定层8出库自动门打开驾驶员入库将车开走5存、取车横送钩拉装置将载车板送入停车位存好。取出时按相反步骤动作。第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页（二）、垂直升降类机械停车设备结构示意图西子石川岛垂直升降类机械停车设备主要由高速提升系统、搬运器、自动门、控制系统、钢结构五大部分组成。以下是车库的组成示意图搬运器对重系统载车板安全门自动门钢丝绳升降旋转系统机房提升系统第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页(三)设备系统介绍提升系统：1、提升系统：设备的速度曲线是由变压变频（VVVF）技术控制，能完成对车库在启动、加减速、平层等不同阶段的速度的控制，使车库运行于一种平稳快速的状态。提高了平层精度、降低了运行噪音和振动。车库对重架配重设计依据主机在空载、重载情况下耗电最经济原则，可大大提高曳引机效率和寿命。驱动减速机采用国际知名品牌日本富士，机构紧凑，质量可靠，性能良好，制动器为摩擦片式，带有松闸手柄。全程采用变压变频调速系统，设有编码器，为闭环调速系统，加减速平稳，工作可靠。设备的速度曲线是由变压变频装置控制的，能完成对车库在启动、加减速、平层等不同阶段的速度的控制，使车库运行于一种平稳快速的状态。提高了平层精度、降低了运行噪音和振动，并且在减少能耗、提高功率因数、减少对电网的负荷等方面起到了积极的作用。垂直升降及附属设备(1)导向轮:本装置主要的索轮，应采用铸钢制成，并经热处理加工，以增加硬度。(2)钢丝绳:共八根钢丝绳（每点两根），每条钢索需达安全系数12倍以上。(3)钢丝绳断裂检知:可在钢索断裂时，发出讯号于控制盘内，停车设备即刻停止运转，以确保升降之安全。(4)曳引机:本装置主要之曳引轮采用钢材经退火处理后表面再精密加工之一体成型。平衡配重:为确保升降动作之快速，稳定及安全，垂直升降主机采用钢索方式传动，并搭配平衡配重（50%），采用组合式，便于日后的保养及维修。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页机房图示第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页2、钢丝绳配备用8根Ф16电梯钢丝绳悬吊搬运器，每一吊点有两根钢丝绳同时工作，安全系数大于16倍，当一根钢丝绳断裂，仍能保证安全。在钢丝绳悬吊处设有松绳(断绳)检测装置，在任何一根钢丝绳出现松弛或断裂时，系统立即停止的运行，有效防止事故的发生，保证安全。搬运器：由型钢框架、滚珠丝杠升降机构和回转钩拉式机构组成，具有足够的强度和刚性，升降动作通过链轮及滚珠丝杠来实现，回转由带外齿圈的标准回转支承来实现，工作平稳可靠。传动装置为国际知名品牌公司生产的减速电机,速度控制采用日本富士变频器实现。搬运器上用接近开关检测车板位置是否正确，并装有检测车门的光电开关和防止车板重叠的检测开关，回转及升降限位开关等安全装置。光电自动检测停车位置正确与否，在车辆的...
