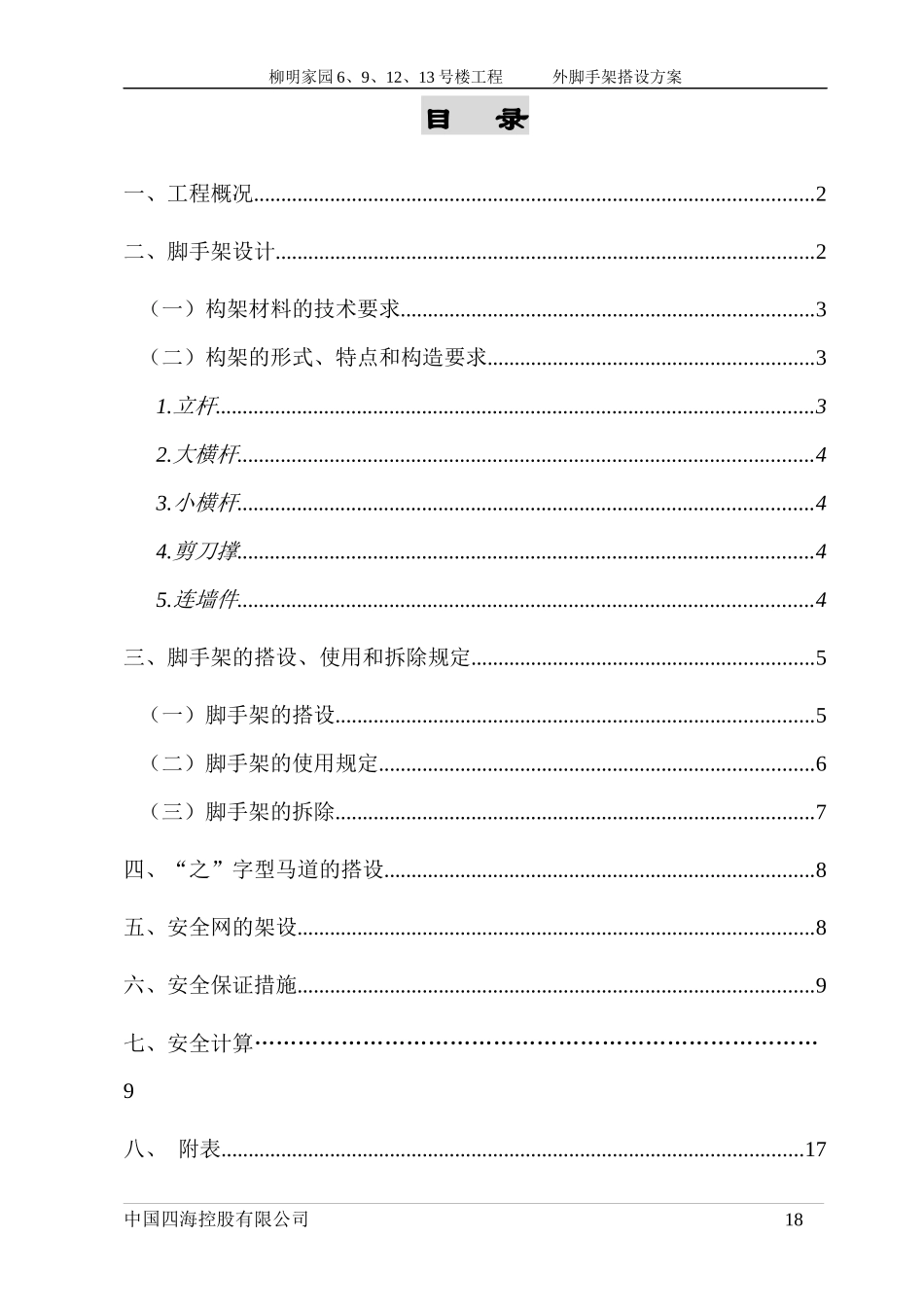

柳明家园6、9、12、13号楼工程外脚手架搭设方案目录一、工程概况.......................................................................................................2二、脚手架设计...................................................................................................2(一)构架材料的技术要求............................................................................3(二)构架的形式、特点和构造要求............................................................31.立杆..............................................................................................................32.大横杆..........................................................................................................43.小横杆..........................................................................................................44.剪刀撑..........................................................................................................45.连墙件..........................................................................................................4三、脚手架的搭设、使用和拆除规定...............................................................5(一)脚手架的搭设........................................................................................5(二)脚手架的使用规定................................................................................6(三)脚手架的拆除........................................................................................7四、“之”字型马道的搭设...............................................................................8五、安全网的架设...............................................................................................8六、安全保证措施...............................................................................................9七、安全计算……………………………………………………………………9八、附表...........................................................................................................17中国四海控股有限公司18柳明家园6、9、12、13号楼工程外脚手架搭设方案九、附图………………………………………………………………..19一、工程概况本工程位于海淀区田村,东侧紧邻北装公司施工材料存放场地,西侧为本小区5#、8#、11#楼目前正处于基础施工阶段,北侧紧邻绿化山林,南侧紧邻田村山南路,为柳明家园6、9、12、13#楼工程,建筑物主要由四栋多层住宅楼组成。建筑物建筑檐高为12.0m。保温:墙体保温:外墙外贴80mm厚挤塑聚苯板。门窗:住宅外窗为铝合金中空玻璃窗、住宅落地门窗为中空玻璃铝合金落地门窗。装饰工程:外墙面局部为彩色釉面砖墙面,大部分外墙喷丙烯酸外用涂料,台阶采用铺贴花岗岩石材。二、脚手架设计本工程脚手架全部采用钢管脚手架,为双排、操作落地式、外脚中国四海控股有限公司18柳明家园6、9、12、13号楼工程外脚手架搭设方案手架。脚手架既需要考虑结构施工要求,还要保证外墙大模板的施工(作为外墙大模板的支承架),而且外墙装修也使用本脚手架。同时,在各楼的凹墙部位搭设“之”字型上人马道,马道的宽度为1000mm,全部采用新实木板铺设;马道的位置具体设计应考虑人员和小型物件运输的便利。(一)构架材料的技术要求1.钢管杆件包括立杆、纵向平杆(大横杆)、横向平杆(小横杆)、剪刀撑、斜杆和拉接杆。钢管采用外径48mm、壁厚3.5mm的无缝钢管,用于立杆、纵向平杆(大横杆)、剪刀撑、斜杆的钢管长度为4~6.5m,用于小横杆的钢管长度为1.8~2.2m,以适应脚手架宽的需要。2.钢管扣件采用与Φ48钢管配套的扣件;有直角扣件(用于两根呈垂直交叉钢管的连接)、旋转扣件(用于两根呈任意角度交叉的钢管连接)和对接扣...
