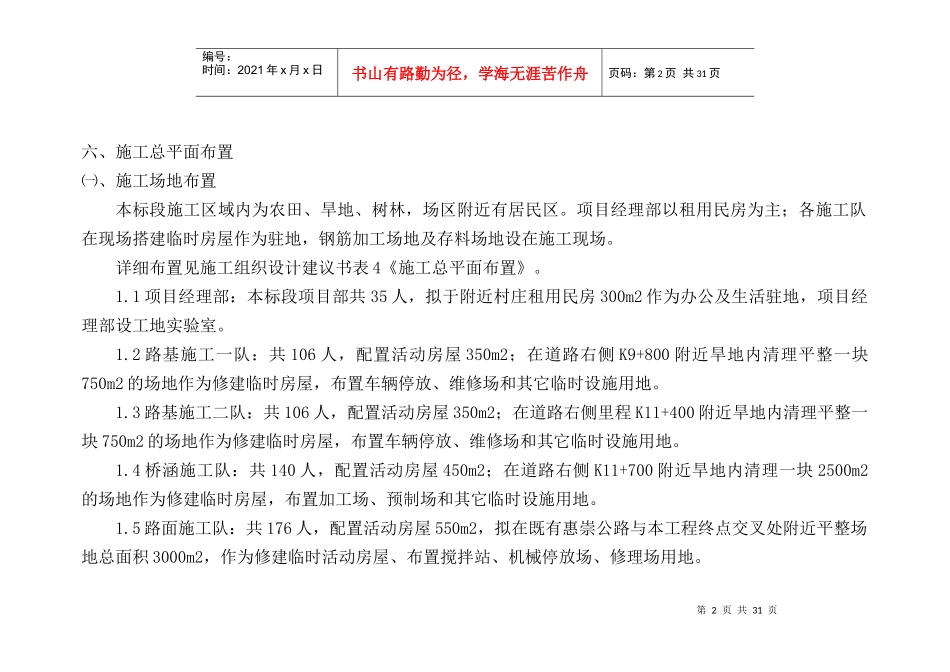

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页六、施工总平面布置㈠、施工场地布置本标段施工区域内为农田、旱地、树林，场区附近有居民区。项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。详细布置见施工组织设计建议书表4《施工总平面布置》。1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室。1.2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。1.3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。1.4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场、预制场和其它临时设施用地。1.5路面施工队：共176人，配置活动房屋550m2，拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页㈡、施工道路布置本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m，总长度2400m。㈢、临时水电布置本标段施工及生活用水采用从当地水网接入，全线共需接入φ100输水干管2000m，φ50输水干管1500m。施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。需搭设高压线路约1500m、低压线路约2000m。另配置1台250KW发电机备用。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页第六章施工现场平面布置施工现场平面布置本标段工程北起湖滨一公园，南至钱王祠区域。由于施工场地的围护已由甲方搭建完成，因此我们在此不考虑围护方案。第一节施工道路施工现场道路主要按照现有道路系统。场外道路主要是以南山路为主。（具体见施工平面布置图）临时设施一、管理用房包括材料试验间1间，项目部办公室2间，资料室1间，业主办公室、监理办公室各1间，会议室1大间。采用天蓝色活动房（我公司现有）。二、生活用房第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页主要包括民工宿舍、食堂、仓库、厕所等，采用二层石棉活动房（现有）。民工床铺采用上下双人床，食堂配齐消毒设备和卫生设备，每间生活用房配备一只干粉灭火器，食堂配齐消毒设备。（具体按照卫生防疫要求和文明施工场地具体要求来实施）三、临时围护已由甲方提供。四、材料堆场具体见施工现场平面布置图。五、宣传铭牌本标段拟放置在湖滨一公园，临南山路（具体见施工平面布置图）。六、施工用电、用水：（一）施工用电由业主提供的接线点接入，每隔100米设置一个开关箱，采用沿线架空三相五线制施工线路。（二）施工用水第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页由业主提供的接线点接入，场内铺设2寸临时水管。六、现场总平面图第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页1.现场施工总平面布置图２.施工总平面布置的原则２.１在满足施工需要的前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理，保护好施工现场的古树名木、原有树木、文物等。２.２合理布置各项施工设施，科学规划施工道路，尽量降低运输费用。２.３科学确定施工区域和场地面积，尽量减少...
