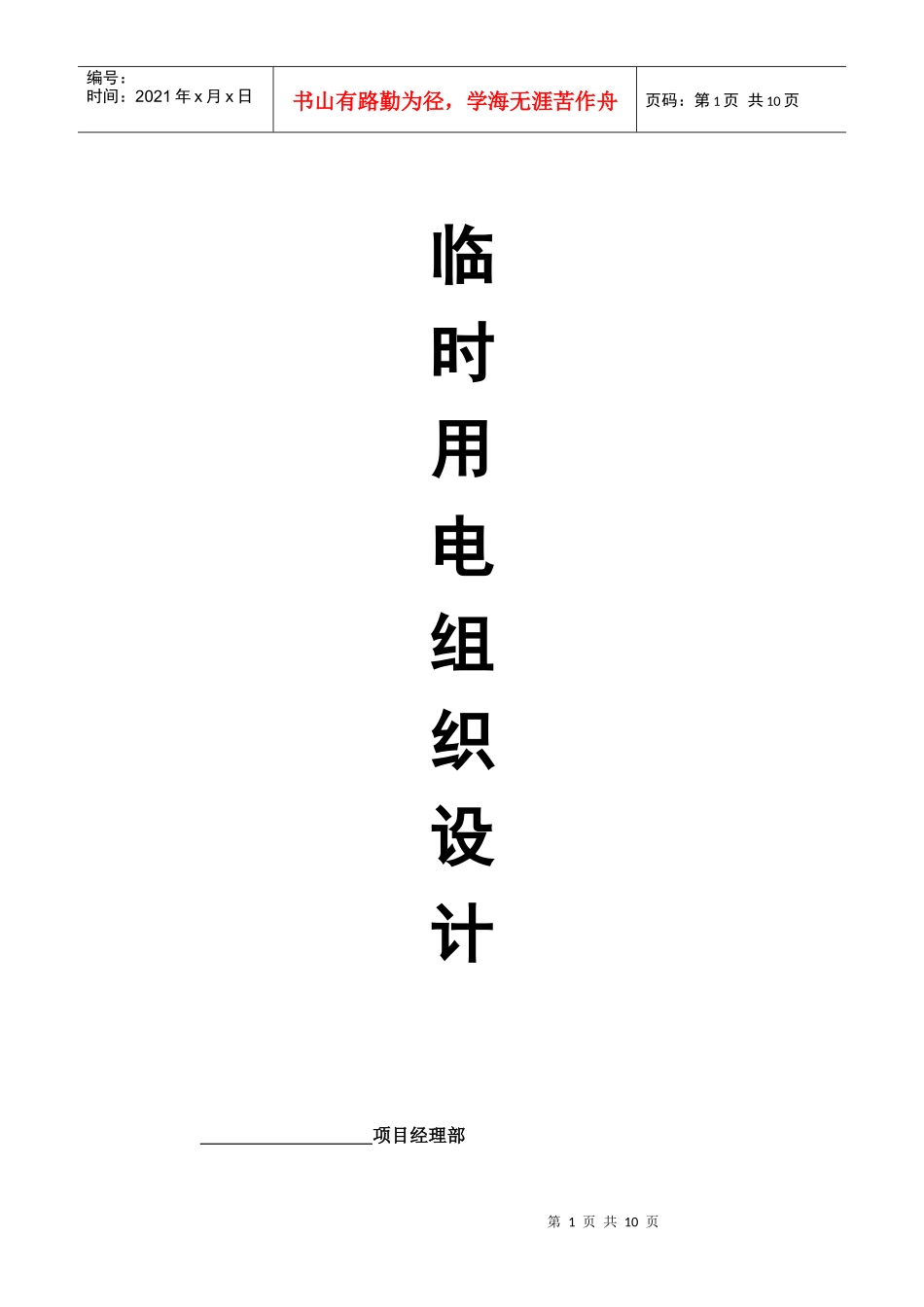

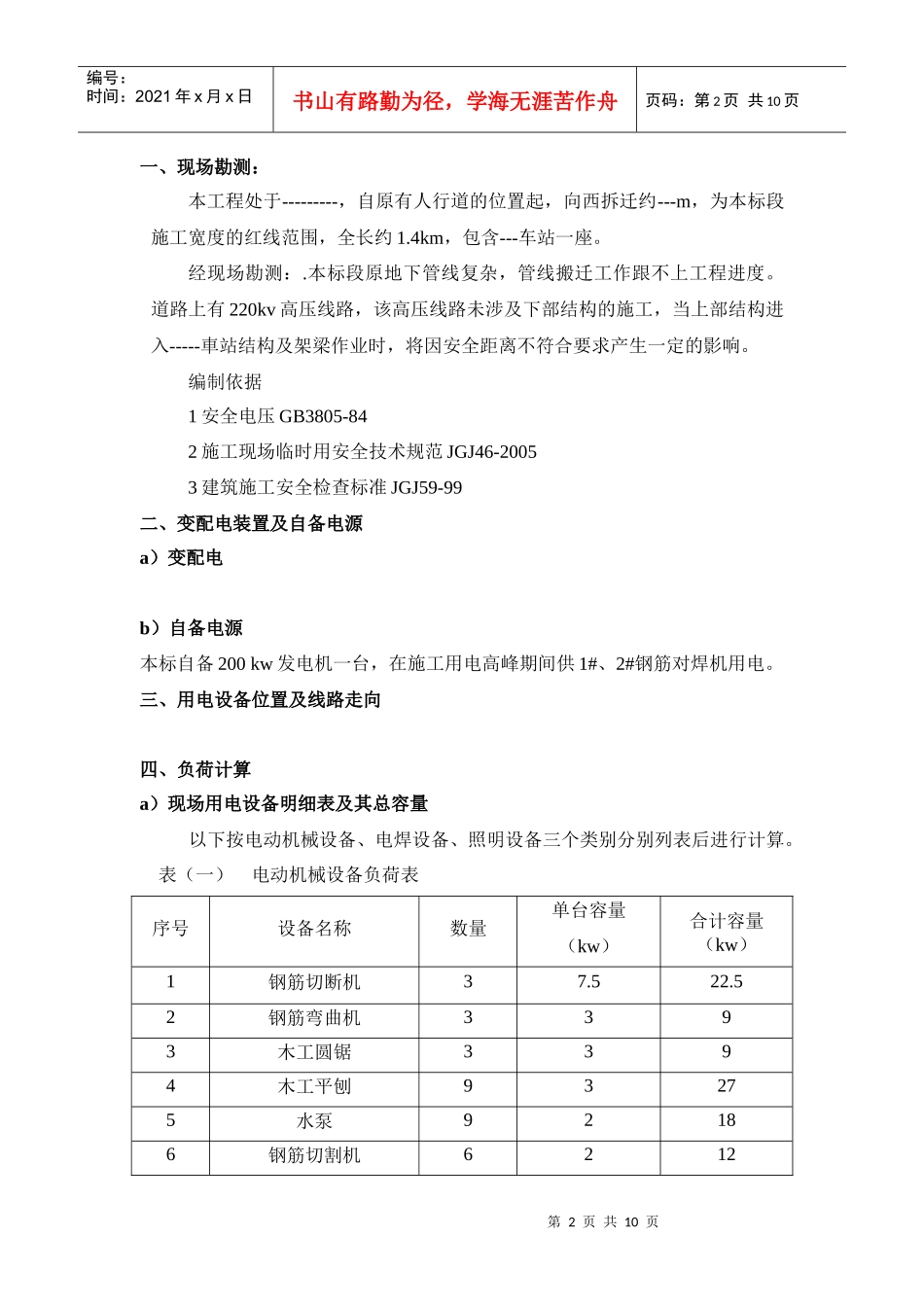

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页临时用电组织设计项目经理部第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、现场勘测：本工程处于---------，自原有人行道的位置起，向西拆迁约---m，为本标段施工宽度的红线范围，全长约1.4km，包含---车站一座。经现场勘测：.本标段原地下管线复杂，管线搬迁工作跟不上工程进度。道路上有220kv高压线路，该高压线路未涉及下部结构的施工，当上部结构进入-----車站结构及架梁作业时，将因安全距离不符合要求产生一定的影响。编制依据1安全电压GB3805-842施工现场临时用安全技术规范JGJ46-20053建筑施工安全检查标准JGJ59-99二、变配电装置及自备电源a）变配电b）自备电源本标自备200kw发电机一台，在施工用电高峰期间供1#、2#钢筋对焊机用电。三、用电设备位置及线路走向四、负荷计算a）现场用电设备明细表及其总容量以下按电动机械设备、电焊设备、照明设备三个类别分别列表后进行计算。表（一）电动机械设备负荷表序号设备名称数量单台容量（kw）合计容量（kw）1钢筋切断机37.522.52钢筋弯曲机3393木工圆锯3394木工平刨93275水泵92186钢筋切割机6212第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页7钻孔桩机10454508泥浆泵1022220合计734.5Kw表（二）电焊设备负荷表序号设备名称数量单台容量（kw）合计容量（kw）1钢筋对焊机31003002交流电焊机2426624合计924Kwb）办工、生活区域用电设备及照明负荷明细表及其总容量表（三）照明负荷表序号室外照明灯具名称数量单台容量（w）合计容量（kw）1碘钨灯301000302镝灯9350031.5合计61.5Kw1室内照明办公室日光灯45482.22办公室空调（1）3300093生活区4010044办公室空调（2）121500185本部食堂8500.461#、2#生活区食堂205017食堂热水器3900027第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页8食堂蒸饭箱390002791#、2#生活区吊扇401104.410食堂空调16150017.511食堂电扇211102.3112标养室空调215003合计103.8Kwc）总负荷计算总系数：1.05需用系数：0.6发展系数：0.7计算公式：总负荷计算：综合表（一）、表（二）、表（三）所确定该施工现场用电总容量为：P总=1.05×（K1∑P1+K2∑P2+K3∑P3+K4∑P4）=1.05×（0.6×734.5+0.6×924+0.8×61.5+1.0×103.8）=1205.5KVA通过以上列表、计算，说明施工用电的高峰已可能超过1000KVA业主提供的装接容量，此时必须采取计划用电的控制措施：即尽量压缩钢筋对焊机的同时使用，在钻孔桩施工期间对三台钢筋对焊机采取交替错时使用的方法，那么将空余200KVA的容量，来确保供用电的安全。五、变压器选择变压器容量的确定及安装位置本标的施工临时用电电源，由业主统一设置，共设500KVA厢变×2，1#变设置在友谊路车站南200m处，2#变设置在南段高架区间的中间位置，共计有1000KVA的装接容量，基本能满足上述计算需要。六、配电系统（1）配电装置a）总配电箱设置及其分路原则b）分配电箱第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页分配电箱的设置和选配1.本标的主供电线路，原则上定为沿线每100m处设置一个额定输出为200A的分配电箱；2.每一钢筋作业点设置一个额定输出为200A的分配电箱（钢筋对焊机必须增设单独的带有漏电开关的控制电箱）、每一木工作业点设置一个额定输出为100A的分配电箱；3.办公区、分包生活区均设置一个额定输出为200A的分配电箱。4.施工现场电箱分配、编号、规格一览表c）配电箱分布表施工现场电箱分配、编号、规格一览表编号型号规格容量分布位置（里程桩号）备注01BD200200A钢筋作业（1）02BD200200A钢筋作业（2）03BD200200A钢筋作业（3）04BD200双路2*200A对焊机加工（1）05BD200双路2*200A对焊机加工（2）06BD200双路2*200A对焊机加工（3）07BD200100A木工间（1）08BD200100A木工间（2）09BD200100A木工间（3）10*BD200200ASK29+33011BD200200ASK29+43012BD200200ASK29+530...
