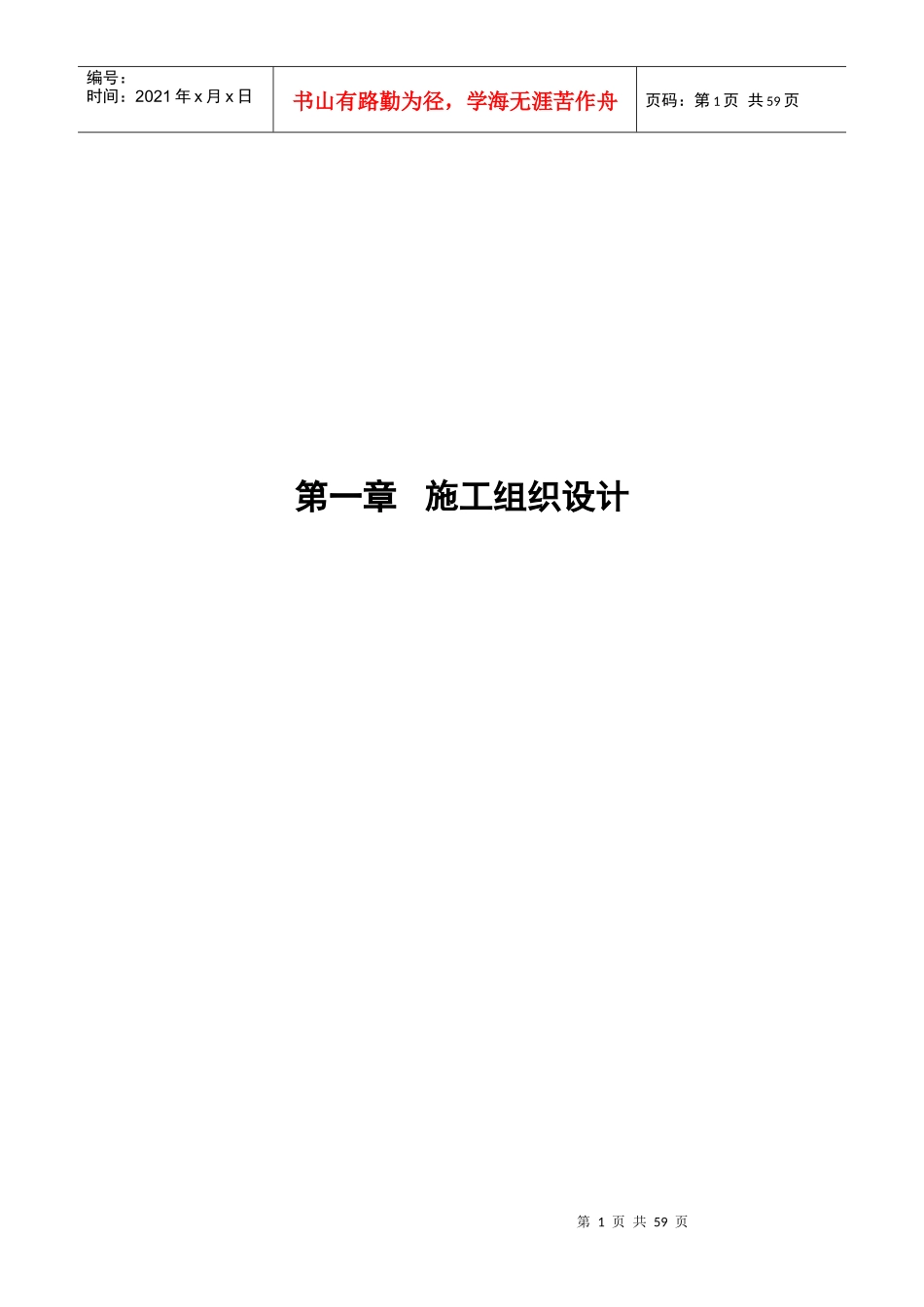

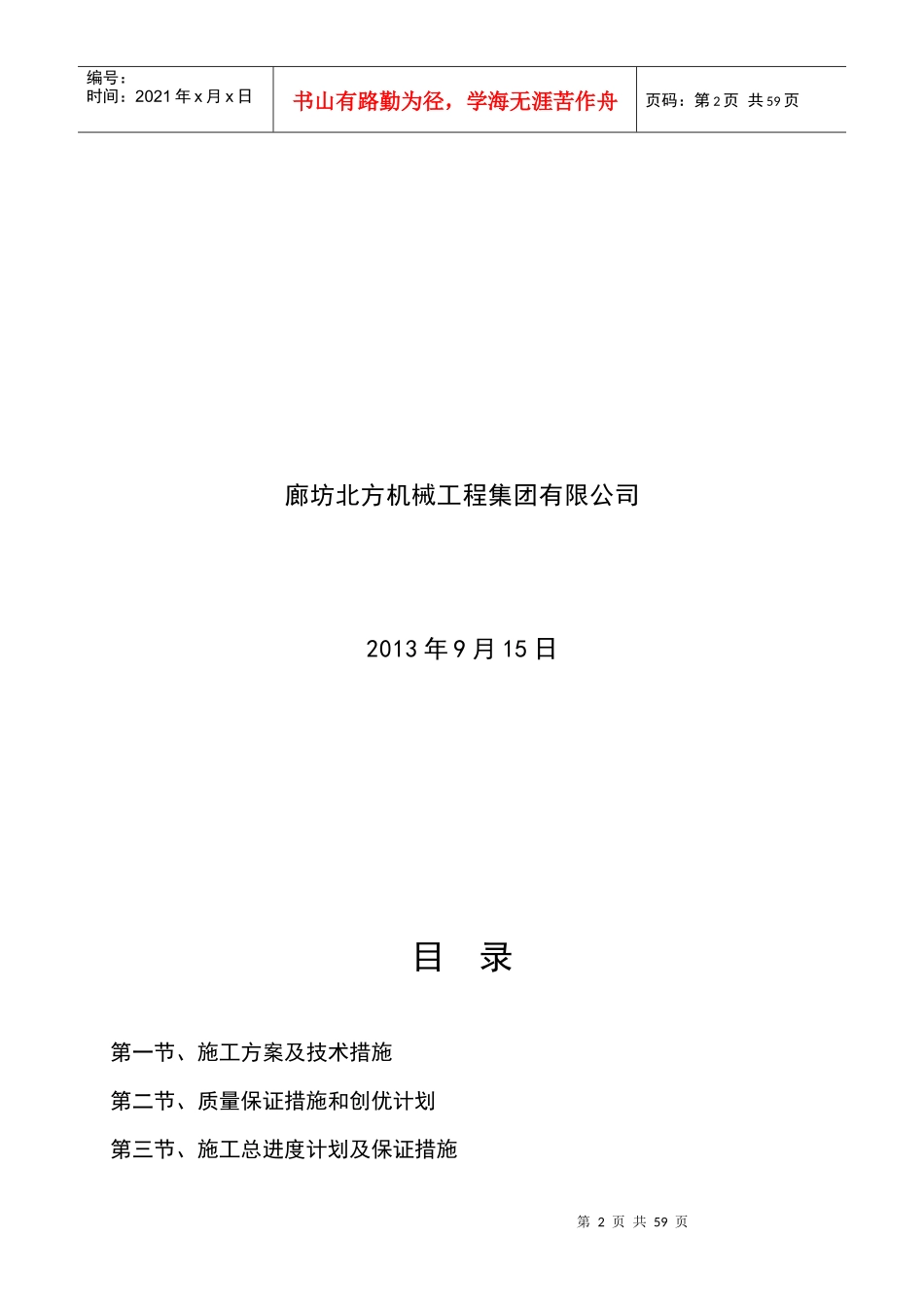

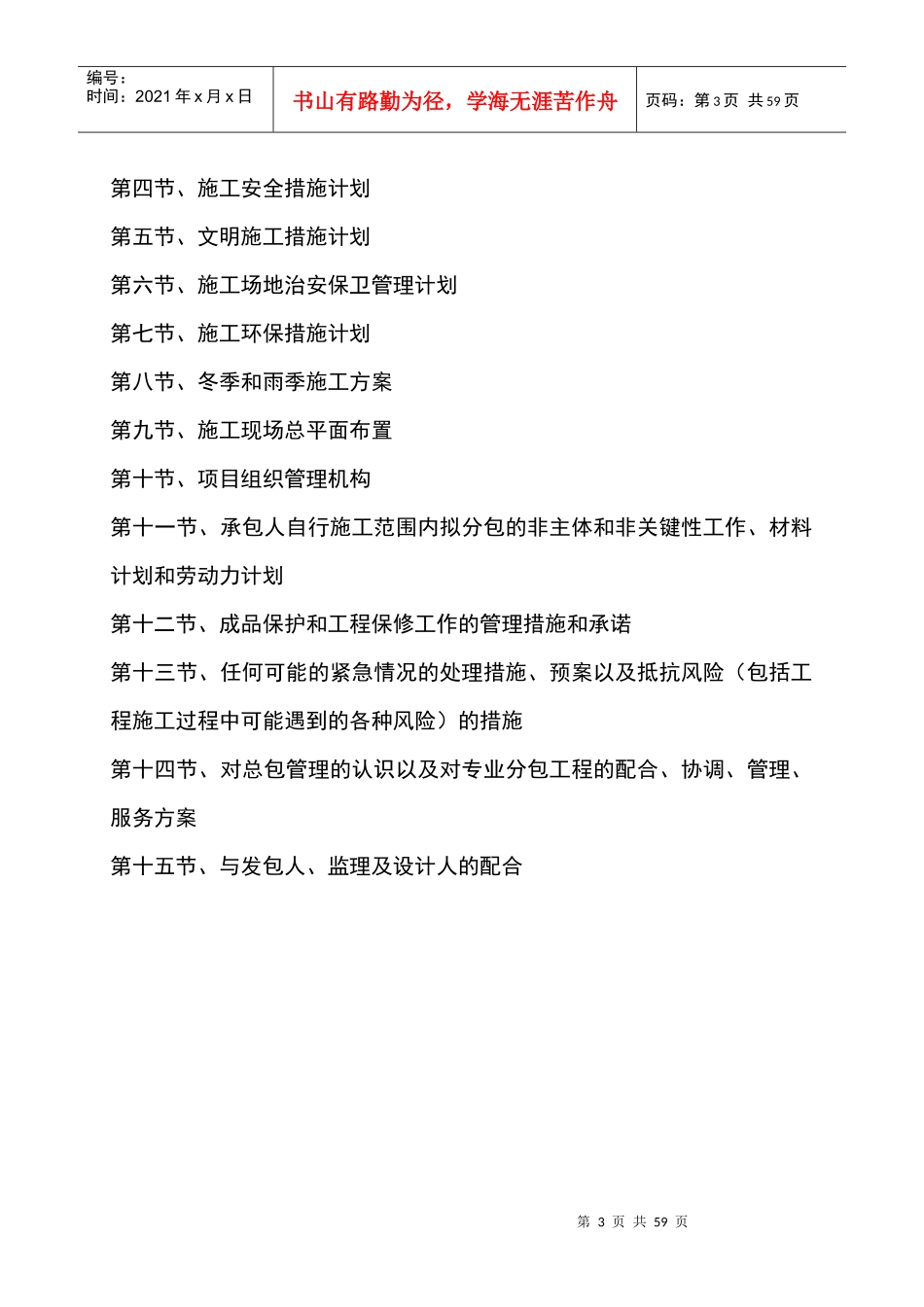

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页第一章施工组织设计第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页廊坊北方机械工程集团有限公司2013年9月15日目录第一节、施工方案及技术措施第二节、质量保证措施和创优计划第三节、施工总进度计划及保证措施第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页第四节、施工安全措施计划第五节、文明施工措施计划第六节、施工场地治安保卫管理计划第七节、施工环保措施计划第八节、冬季和雨季施工方案第九节、施工现场总平面布置第十节、项目组织管理机构第十一节、承包人自行施工范围内拟分包的非主体和非关键性工作、材料计划和劳动力计划第十二节、成品保护和工程保修工作的管理措施和承诺第十三节、任何可能的紧急情况的处理措施、预案以及抵抗风险（包括工程施工过程中可能遇到的各种风险）的措施第十四节、对总包管理的认识以及对专业分包工程的配合、协调、管理、服务方案第十五节、与发包人、监理及设计人的配合第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页第一节、施工方案及技术措施工程概况：本工程为证大大拇指广场二期1#商业、2#商业、3#酒店公寓、4#SOHO办公楼、普通车库工程施工，位于南龙道南侧，规划一号线北侧，纵九路西侧，常甫路东侧。建设规模：1#商业建筑面积11447.45㎡，地上4层；2#商业建筑面积13276.09㎡，地上5层；3#酒店公寓建筑面积23709.45㎡，地上15层；4#SOHO办公楼建筑面积17523.01㎡，地上16层；地下车库建筑面积33021.41㎡，地下2层。总建筑面积98980.41㎡，剪力墙结构，筏板基础。一、模板工程1、安装柱模板：工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者按照放线位置，在往四边离地5～8cm处的主筋上焊接支杆，从四面顶住模板，以防止位移。安装柱模板：通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱。模板按柱子大小，预拼成一面一片（一面的一边带一个角膜），或两面一片，就位后先用铅丝与主筋绑扎临时固定，用U形卡将两侧模板连接卡紧，安装完两面再安另外两面模板。安装柱箍：柱箍可用角钢、钢管等制成，采用木模板时可用螺栓、方木制作钢木箍。柱箍应根据柱模尺寸、侧压力大小，在模板设计中确定柱第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页箍尺寸间距。安装柱模的拉杆或斜撑：柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45°，预埋的钢筋环与柱距离宜为3／4柱高。将柱模内清理干净，封闭清理口，办理柱模预检。2、安装剪力墙模板：工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检按位置线安装门洞模板，下预埋件或木砖。把预先拼装好的一面模板按位置线就位，然后安装拉杆或斜撑，安塑料套管和穿墙螺栓，穿墙螺栓规格和间距在模板设计时应明确规定。清扫墙内杂物，再安另一侧模板，凋整斜撑（拉杆）使模板垂直后，拧紧穿墙螺栓。模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密，办完预检手续。3、安装梁模板：工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检柱子拆模后在混凝土上弹出轴线和水平线。安装梁钢支柱之前（如土地面必须夯实），支柱下垫通长脚手板。一般梁支柱采用单排，当梁截面较大时可采用双排或多排，支柱的间距应由第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共59页模板设计规定，一般情况下，间距以60～100cm为宜。支柱上面垫10cmX10cm方木，支柱双向加剪力撑和水平拉杆，离地50cm设一道，以上每隔2m设一道。按设计标高调整支柱的标高，然后安装梁底板，并拉线找直...
