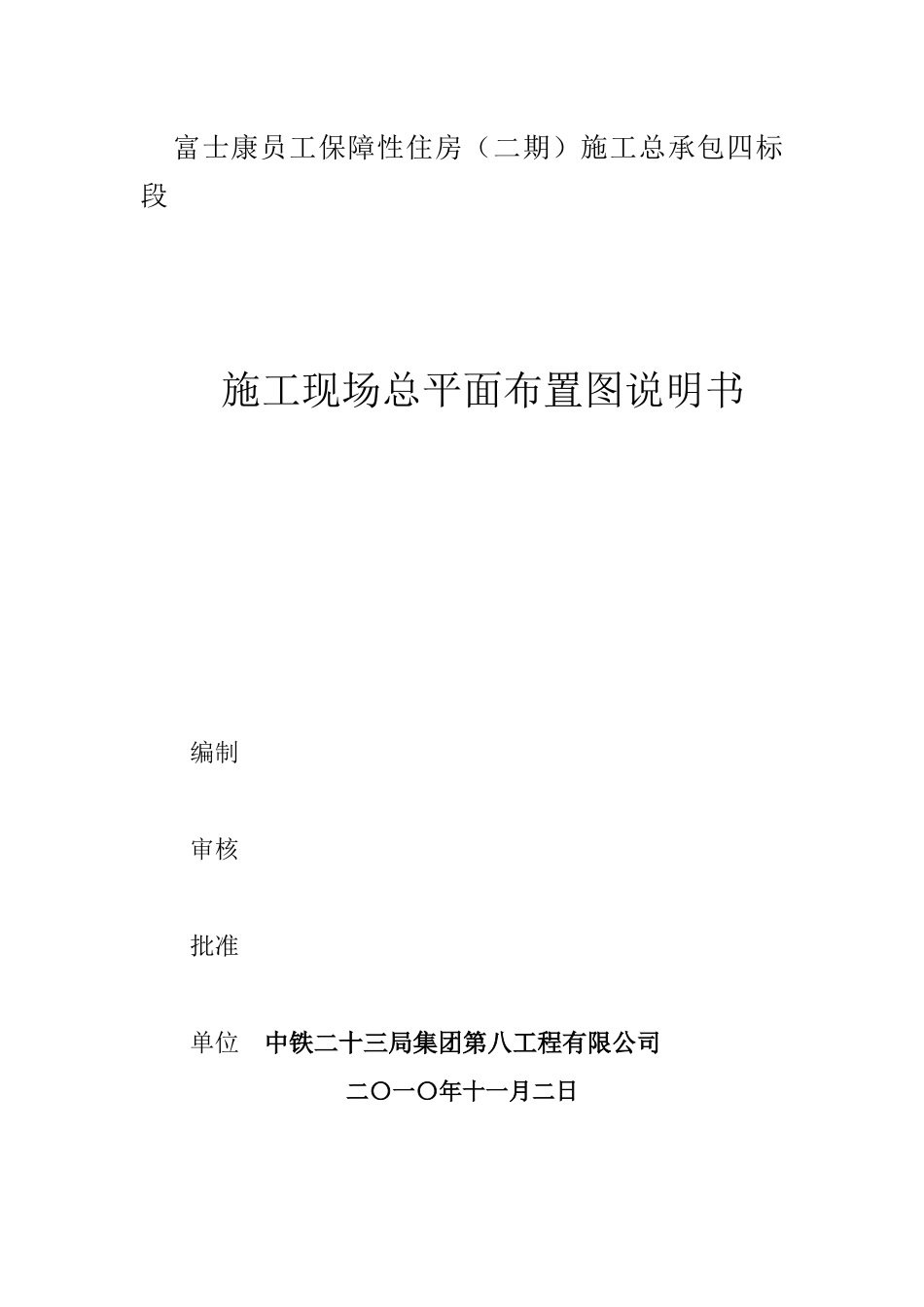

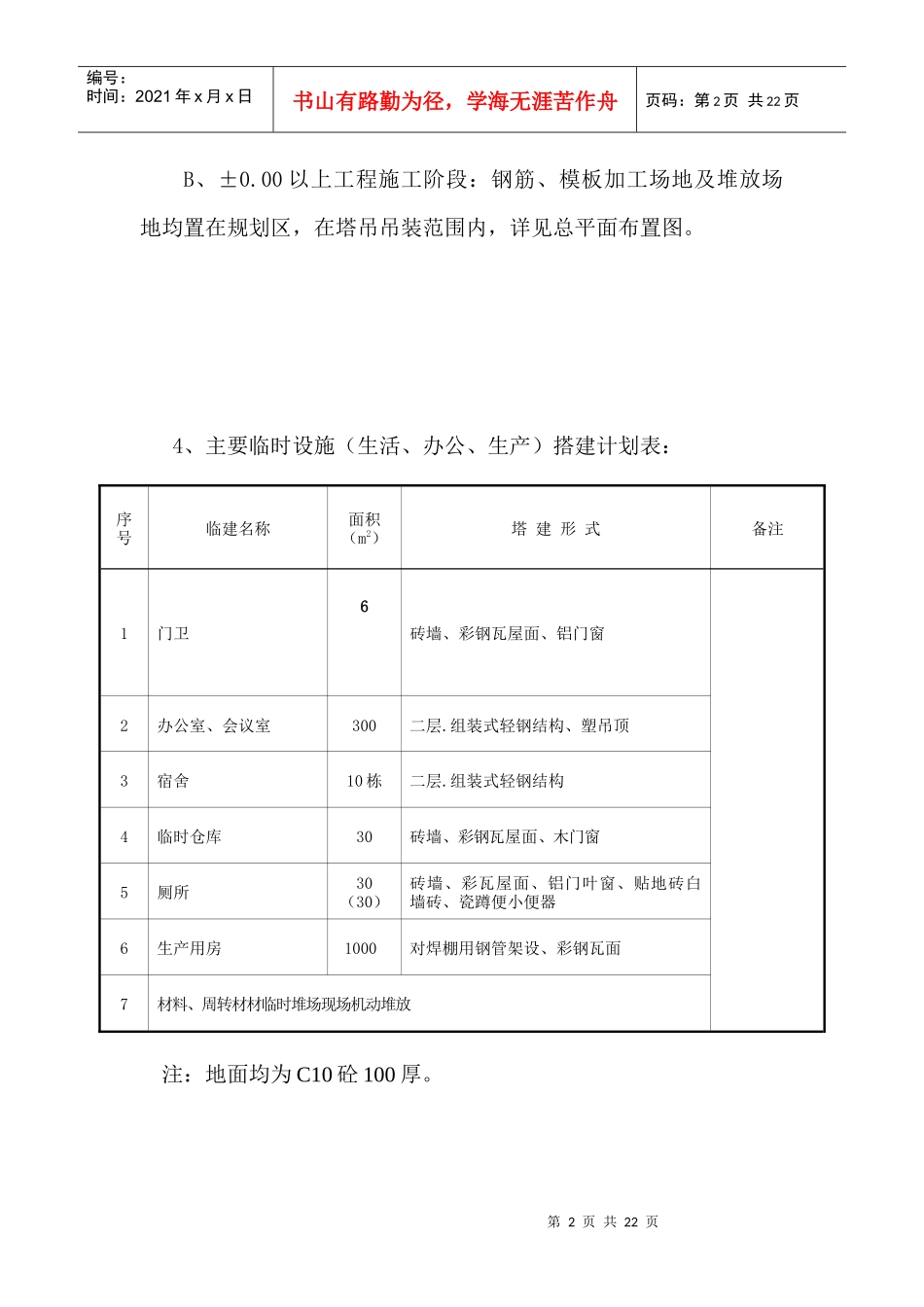

富士康员工保障性住房(二期)施工总承包四标段施工现场总平面布置图说明书编制审核批准单位中铁二十三局集团第八工程有限公司二〇一〇年十一月二日第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页施工现场总平面布置图第一章生活、办公、生产设施及临时仓库的平面布置第一节施工现场布置一、施工现场布置1根据建设用地红线及实地情况搭设施工围挡,大门设在正西面,两侧设五牌一图及企业简介。2生活、生产房及办公室的布置:现场设门卫、钢筋、模板加工棚、办公室等用房,项目部宿舍租用德源镇民房,劳务工宿舍规划在项管指定的区域,统一管理,3施工阶段:A、地下室施工阶段:模板加工棚及钢筋加工场地布置在安全线外的基坑边,塔吊吊装范围内,水平及垂直运输:地下室底板结构施工期间,主要采用塔吊及人力解决,详见总平面布置图。第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页B、±0.00以上工程施工阶段:钢筋、模板加工场地及堆放场地均置在规划区,在塔吊吊装范围内,详见总平面布置图。4、主要临时设施(生活、办公、生产)搭建计划表:注:地面均为C10砼100厚。序号临建名称面积(m2)塔建形式备注1门卫6砖墙、彩钢瓦屋面、铝门窗2办公室、会议室300二层.组装式轻钢结构、塑吊顶3宿舍10栋二层.组装式轻钢结构4临时仓库30砖墙、彩钢瓦屋面、木门窗5厕所30(30)砖墙、彩瓦屋面、铝门叶窗、贴地砖白墙砖、瓷蹲便小便器6生产用房1000对焊棚用钢管架设、彩钢瓦面7材料、周转材材临时堆场现场机动堆放第3页共22页第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页第二节运输设备一、运输设备1根据现场情况及本工程的设计特点,为减少现场运输不便,每栋楼布置一台臂长50m附着式塔吊,一台双笼人货电梯,一台砼输运泵,其它水平运输配备汽车、四轮翻斗车、手推车等。2塔吊主要解决材料、周转材料、机具运输及配合浇筑砼,3双笼人货电梯主要解决人员上下及砌砖抹灰材料的运输,具体位置详见施工总平面布置图。第三节施工道路及场地一、施工道路及场地1、场内施工临时道路宽4.5m(布置见总平面图),道路硬化做法为:清除场地耕质土,平整碾压,底层铺60cm厚砂卵石,基层铺300mm厚碎石;上浇200mm厚C25砼面。2、材料运输入口外设一高压水泵洗车平台,防止车辆带土出场污染市政道路,洗车平台宽5m长10m,比临时路面底50mm,沿长边方向内设二条300×300mm排水沟上盖钢蓖子,台面沿短边方向做成2%坡度坡向排水沟,经沉淀池排入市政污水管线。第4页共22页第3页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页3、在施工过程中,应保证临时道路的完好和畅通,损坏处及时修补,不得在临时道路上堆放材料和垃圾。地下室施工完后,场内临时道路必须循环畅通,同时在再增设一出入口。4、施工现场排水:地下室采用井点降水,在基坑底及坑顶周圈分别设排、截水沟,将基坑渗水抽至坑顶截水沟,并在现场修出良好的排水系统,将污水渗水尽快排至场外市政排泄水管网,上部结构施工时,在现场路边四周整理出排水沟,根据地形将废水排至场外,防止地表积水。5、排水沟汇集处做沉淀池,平面1500m×1500×1200mm(深),红砖砌筑面抹1:3水泥砂浆,排水沟做法同,沟宽300mm,深200—500mm,厕所按标准做10m3化粪池,埋设Φ350mm砼管排入市政管网。第四节施工现场临时供排水及临时消防供水一、水源的选择:在东北面打35米深的水井,供施工现场用水及临时消防供水。二、用水量计算:1、施工现场生产用水量计算:(不考虑现场砼搅拌用水)第5页共22页第4页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共22页主要分项工程施工用水量表公式:Q1=K1K2×q1×N1/8×3600式中:Q1—施工工程用水量(L/S)K1—未预计的施工用系数取1.1K2—现场施工用水不均衡系数取1.5q1—每班计划完成的工作量N1—施工用水定额Q1=1.1×1.5×(80000+12500+27000)=6.84(L/S)8×36002、施工现场生活用水量计算:公式:Q2=P1×N2×K3/...
