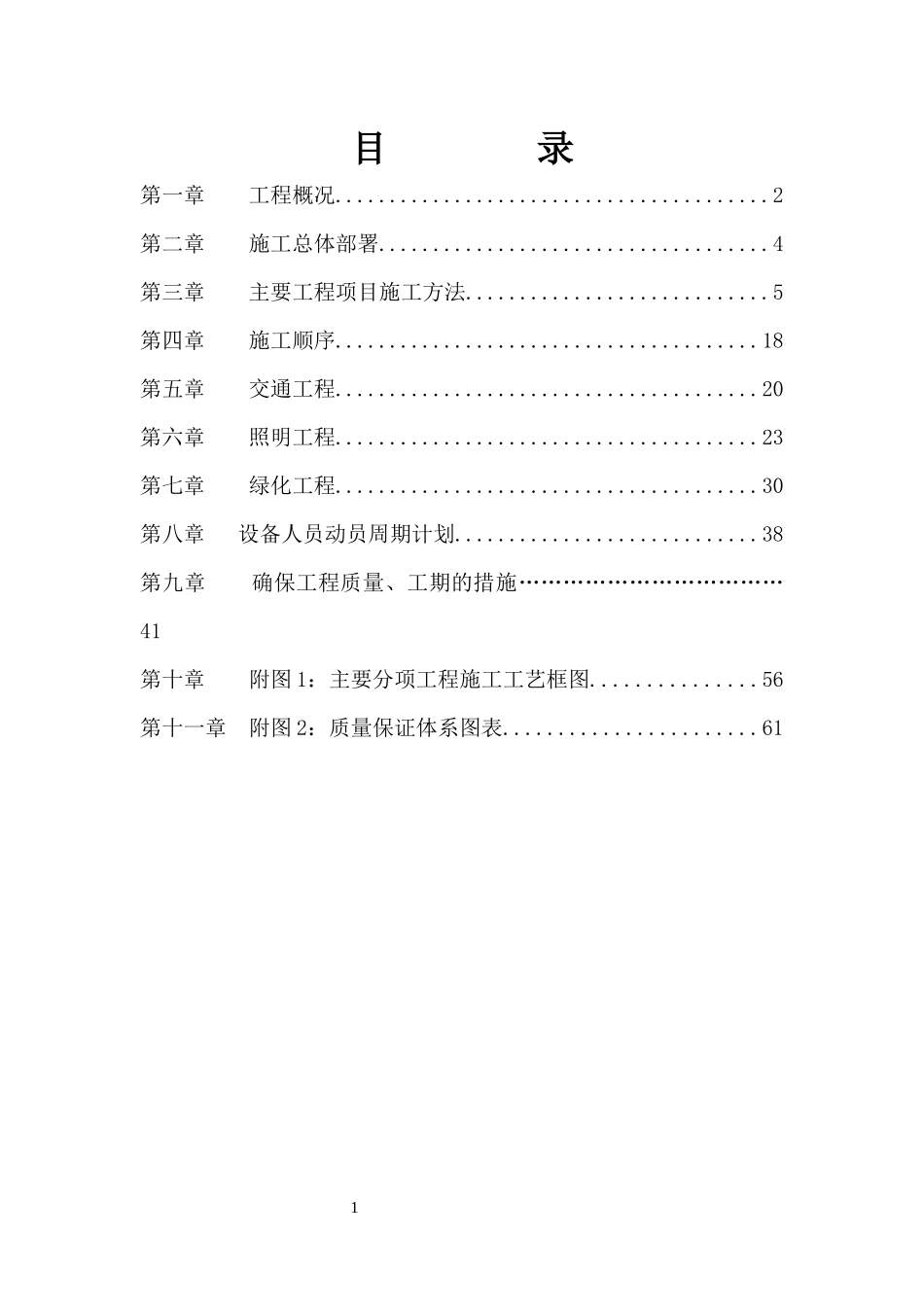

0溆浦县永盛、幸福路工程施工组织设计编制：审批：日期：怀化刘霖建设工程有限公司溆浦县永盛、幸福路工程项目部10目录第一章工程概况........................................2第二章施工总体部署....................................4第三章主要工程项目施工方法............................5第四章施工顺序.......................................18第五章交通工程.......................................20第六章照明工程.......................................23第七章绿化工程.......................................30第八章设备人员动员周期计划............................38第九章确保工程质量、工期的措施………………………………41第十章附图1：主要分项工程施工工艺框图...............56第十一章附图2：质量保证体系图表.......................6121第一章工程概况一、工程概况：幸福路是一条东西走向的城市次干道，它起点KO+000位于永鑫路，终点KO+299.325位于永乐路，全长299.325米。道路规划红线宽度为24.0m。永盛路是一条南北走向的片区道路，它起点KO+000位于过境路，终点KO+275.638位于幸福路，全长275.638米。道路规划红线宽度为16.0m。幸福路与永盛路均采用水泥混凝土路面。工程内容由道路、给排水、交通、照明和绿化市政配套设施，同时预留电力、电信、电视线路、给水、燃气等的预留位置。1、道路部分：路面结构形式采用水泥混凝土路面。路基挖方2107m3，填方量7290m3,。车行道20cm厚砂砾石垫层,20cm厚水泥碎石稳定层，22cm厚C30混凝土路面；人行道15cm厚C15混凝土，3cm厚1：3水泥砂浆，6cm厚灰色混凝土地砖。麻石侧石及C20混凝土锁边石长为1080m，2、各种管线部分：a、排水：参照低庄镇给、排水专项规划，排水体制为雨污分流，采用重力自留排水，每40注设预留管道管径为DN300。雨水管为I级钢筋混凝土管干管总长537.7米，管径有DN600、800两种，雨水口连接管总长223.1m,管径为φ300。雨水口3234个，雨水检查井17个。接口采用钢丝网水泥砂浆抹带接口。污水管为HDPE管，总长为587米，管径有DN500、600两种，检查井15个。b、给水：给水管为PE给水管，总长593米，管径有DN200、150两种，检查井8个，消火栓5个。接口采用插入式梯唇形橡胶圈接口。需对管道采取防腐措施，外层先喷涂锌层，再刷沥青并用塑料薄膜松包，内层用水泥砂浆衬里。③照明工程：本道路路灯总功率约9.9KW，路灯电源从永鑫路现有路灯接线井接入及控制。本次道路路灯幸福路采用9米高双臂路灯（250W+150W）16套；永盛路路灯采用6米高单臂路灯（250W）14套；涂塑钢管3.5mm壁厚40米；φ75PVC管3.2mm壁厚1035米；绝缘电缆型号为VV-1KV-1*16、VV-1KV-1*25各2150米；700*700检查井30个。④绿化工程：建设高标准的城市道路绿化体系，建设兼顾景观与生态功能的绿化长廊；坚持以树为主，乔灌结合，实现优化配置。幸福路、永盛路均选用香樟作行道树，乔木常年呈亮绿色，主要营造大方、舒适的绿化环境。香樟树101株，果皮箱20个，树池101个。43第二章施工总体部署第一节场地布置（详见施工总平面布置图）第二节现场组织安排本公司为确保工程安全、优质、高效地完成，现场的人员组织、劳动力配备情况如下：1、组建精干高效的现场项目经理部（项目组织机构图）。从公司抽调经验丰富、技术业务精通、事业心和责任感强的技术人员充实各部门，使整个经理部的职责是：高度集中、统一指挥、内外协调、全面负责。2、调配专业水平高的作业队伍投入项目。根据工程规模及工程特点，组建管道施工队、道路施工队、水电施工队、交通工程队及绿化施工队分别承担各项目施工，并配备套相配的机械设备。要求各作业队与项目部高度一致，从全局出发，相互配合，搞好各工程的施工。3、根据工程的规模和特点各施工队的工作范围作如下划分：道54路队负责全段道路及其附属工程的施工。管道队负责全段雨水箱涵、雨、污水；水电施工队负责给水、电力电讯管道的施工及照明线路安装；交通工程队负责交通工程施工；绿化施工队则负责绿化工程施工。第三节水电供应施工用水、电均从附近乡村或单位接至本工程范围内50∽100米...
