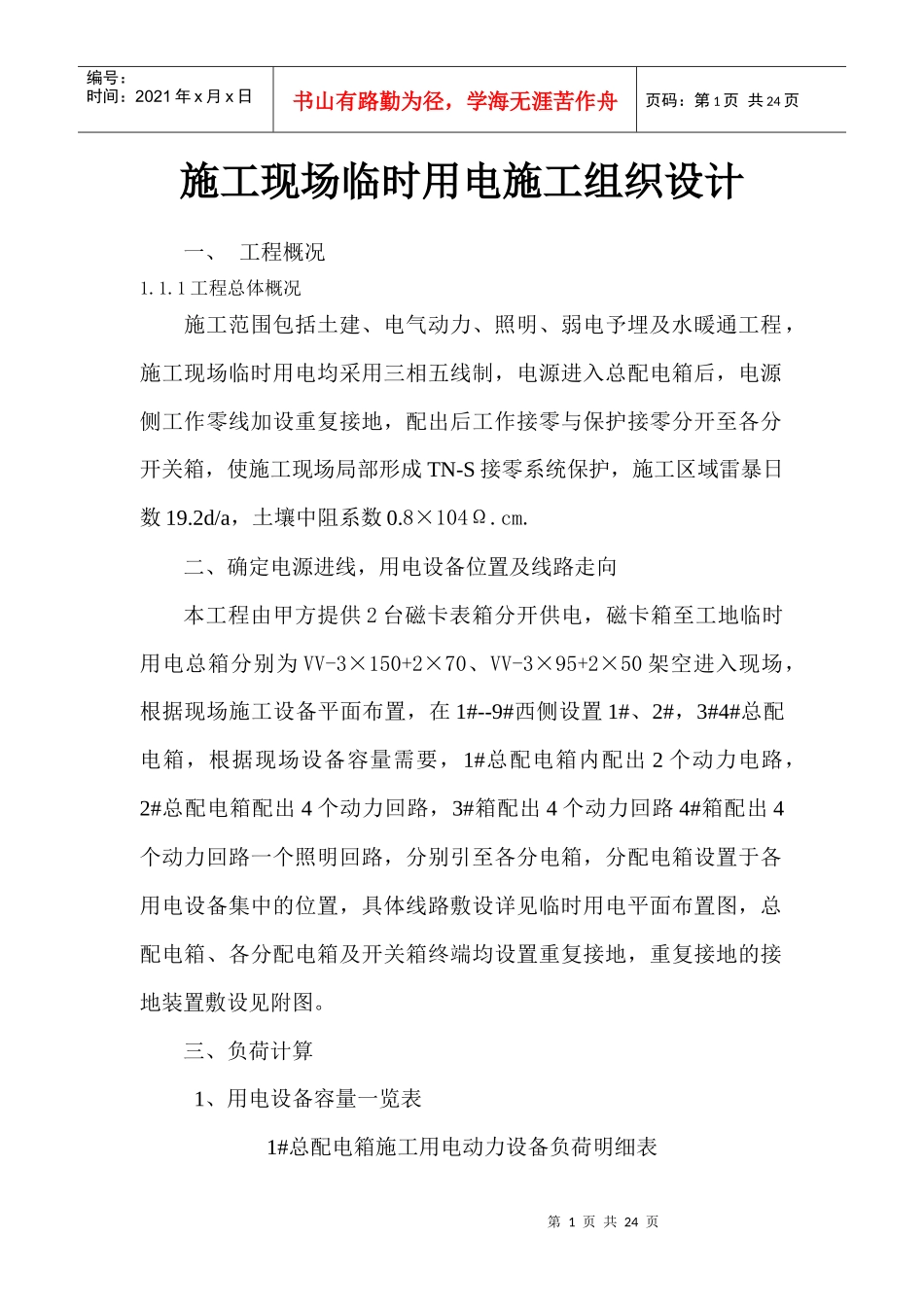

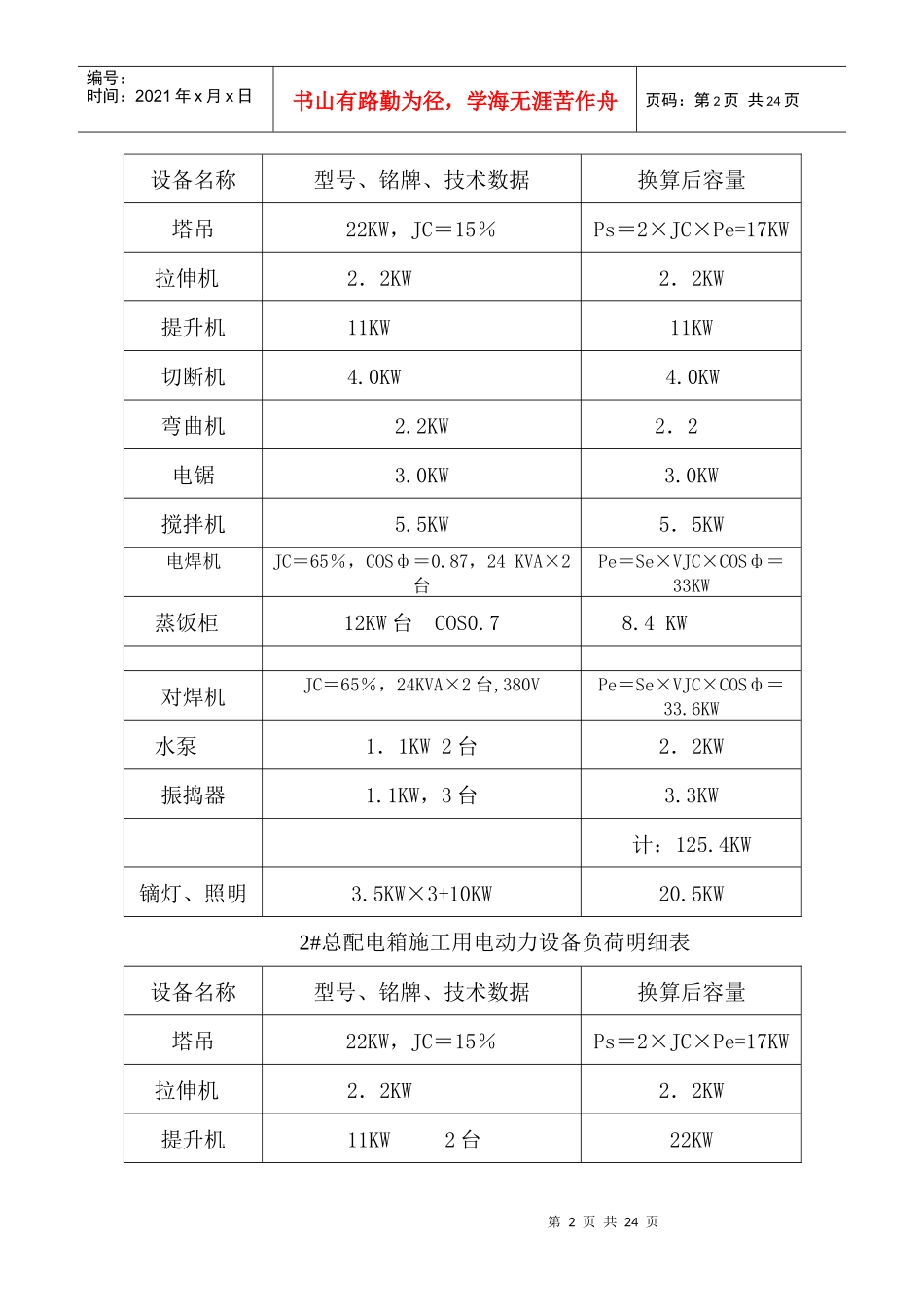

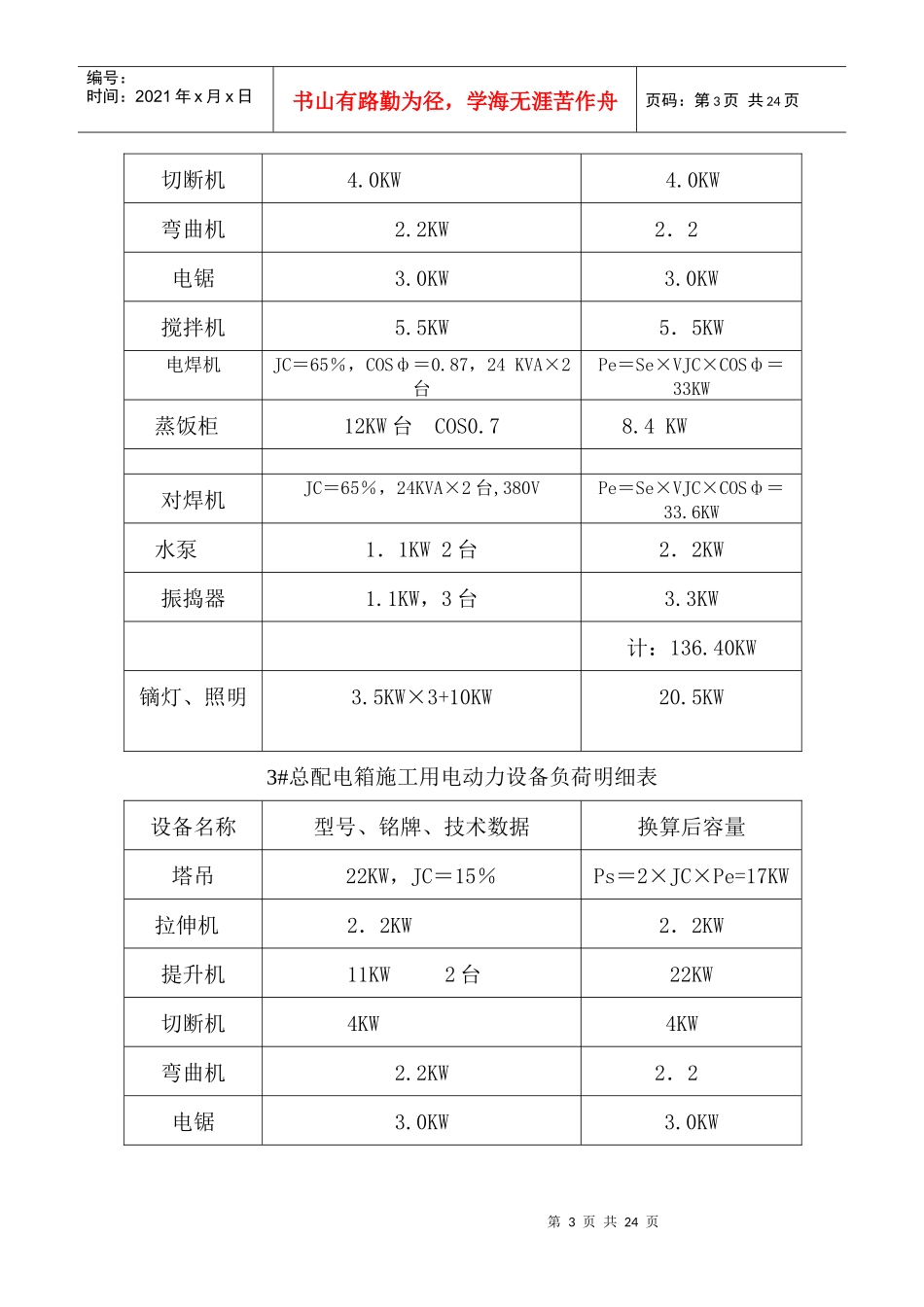

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页施工现场临时用电施工组织设计一、工程概况1.1.1工程总体概况施工范围包括土建、电气动力、照明、弱电予埋及水暖通工程，施工现场临时用电均采用三相五线制，电源进入总配电箱后，电源侧工作零线加设重复接地，配出后工作接零与保护接零分开至各分开关箱，使施工现场局部形成TN-S接零系统保护，施工区域雷暴日数19.2d/a，土壤中阻系数0.8×104Ω.cm.二、确定电源进线，用电设备位置及线路走向本工程由甲方提供2台磁卡表箱分开供电，磁卡箱至工地临时用电总箱分别为VV-3×150+2×70、VV-3×95+2×50架空进入现场，根据现场施工设备平面布置，在1#--9#西侧设置1#、2#，3#4#总配电箱，根据现场设备容量需要，1#总配电箱内配出2个动力电路，2#总配电箱配出4个动力回路，3#箱配出4个动力回路4#箱配出4个动力回路一个照明回路，分别引至各分电箱，分配电箱设置于各用电设备集中的位置，具体线路敷设详见临时用电平面布置图，总配电箱、各分配电箱及开关箱终端均设置重复接地，重复接地的接地装置敷设见附图。三、负荷计算1、用电设备容量一览表1#总配电箱施工用电动力设备负荷明细表第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页设备名称型号、铭牌、技术数据换算后容量塔吊22KW，JC＝15％Ps＝2×JC×Pe=17KW拉伸机2．2KW2．2KW提升机11KW11KW切断机4.0KW4.0KW弯曲机2.2KW2．2电锯3.0KW3.0KW搅拌机5.5KW5．5KW电焊机JC＝65％，COSф＝0.87，24KVA×2台Pe＝Se×VJC×COSф＝33KW蒸饭柜12KW台COS0.78.4KW对焊机JC＝65％，24KVA×2台,380VPe＝Se×VJC×COSф＝33.6KW水泵1．1KW2台2．2KW振捣器1.1KW，3台3.3KW计：125.4KW镝灯、照明3.5KW×3+10KW20.5KW2#总配电箱施工用电动力设备负荷明细表设备名称型号、铭牌、技术数据换算后容量塔吊22KW，JC＝15％Ps＝2×JC×Pe=17KW拉伸机2．2KW2．2KW提升机11KW2台22KW第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页切断机4.0KW4.0KW弯曲机2.2KW2．2电锯3.0KW3.0KW搅拌机5.5KW5．5KW电焊机JC＝65％，COSф＝0.87，24KVA×2台Pe＝Se×VJC×COSф＝33KW蒸饭柜12KW台COS0.78.4KW对焊机JC＝65％，24KVA×2台,380VPe＝Se×VJC×COSф＝33.6KW水泵1．1KW2台2．2KW振捣器1.1KW，3台3.3KW计：136.40KW镝灯、照明3.5KW×3+10KW20.5KW3#总配电箱施工用电动力设备负荷明细表设备名称型号、铭牌、技术数据换算后容量塔吊22KW，JC＝15％Ps＝2×JC×Pe=17KW拉伸机2．2KW2．2KW提升机11KW2台22KW切断机4KW4KW弯曲机2.2KW2．2电锯3.0KW3.0KW第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页搅拌机5.5KW5．5KW电焊机JC＝65％，COSф＝0.87，24KVA×2台Pe＝Se×VJC×COSф＝33KW蒸饭柜12KW台COS0.78.4KW对焊机JC＝65％，24KVA×2台,380VPe＝Se×VJC×COSф＝33.6KW水泵1．1KW2台2．2KW振捣器1.1KW，3台3.3KW计：136.4KW镝灯、照明3.5KW×3+10KW20.5KW4#总配电箱施工用电动力设备负荷明细表设备名称型号、铭牌、技术数据换算后容量塔吊22KW，JC＝15％Ps＝2×JC×Pe=17KW拉伸机2．2KW2．2KW提升机11KW2台22KW切断机4.0KW4.0KW弯曲机2.2KW2．2电锯3.0KW3.0KW搅拌机5.5KW5．5KW电焊机JC＝65％，COSф＝0.87，24KVA×2台Pe＝Se×VJC×COSф＝33KW蒸饭柜12KW台COS0.78.4KW第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页对焊机JC＝65％，24KVA×2台,380VPe＝Se×VJC×COSф＝33.6KW水泵1．1KW2台2．2KW振捣器1.1KW，3台3.3KW计：136.4KW镝灯、照明3.5KW×3+10KW20.5KW2．所有用电设备的容量PE=17+2.2+11+4.0+2.2+3.0+5.5+33.6+8.4+33+2.2+3.3+20.5=145.9KW.②2#总配电箱∑Pe＝17+2.2+22+4.0+2.2+3.0+3+5.5+33.6+84+33+2.2+3.3+20.5＝156.9KW（3）3#总配电箱∑Pe＝17+2.2+22+4.0+2.2+3.0+3+5.5+33.6+8.4+33+2.2+3.3+20.5＝156.9KW（4）4#总配电箱∑Pe＝17+2.2+22+4.0+2.2+3.0+3+5.5...
