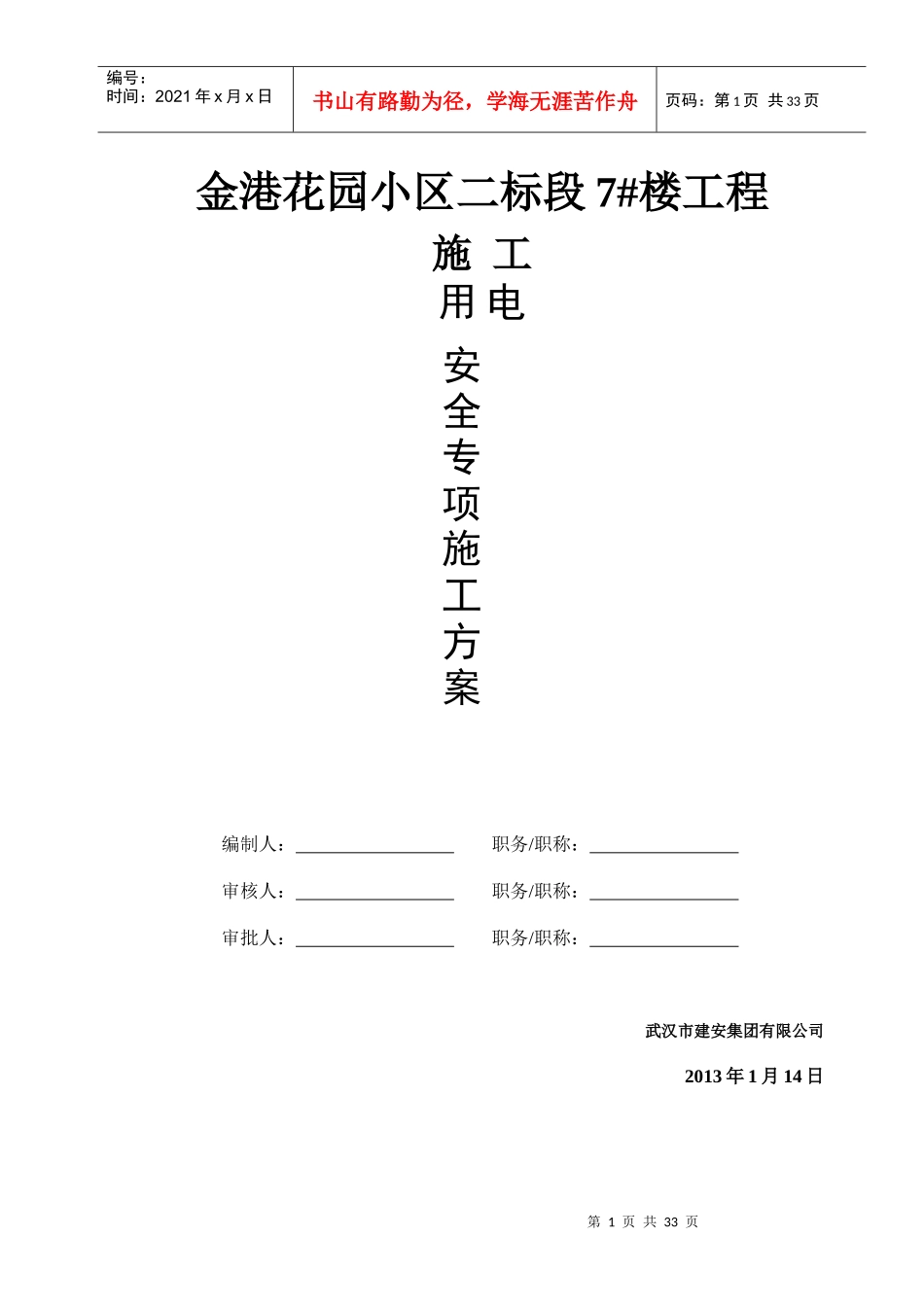

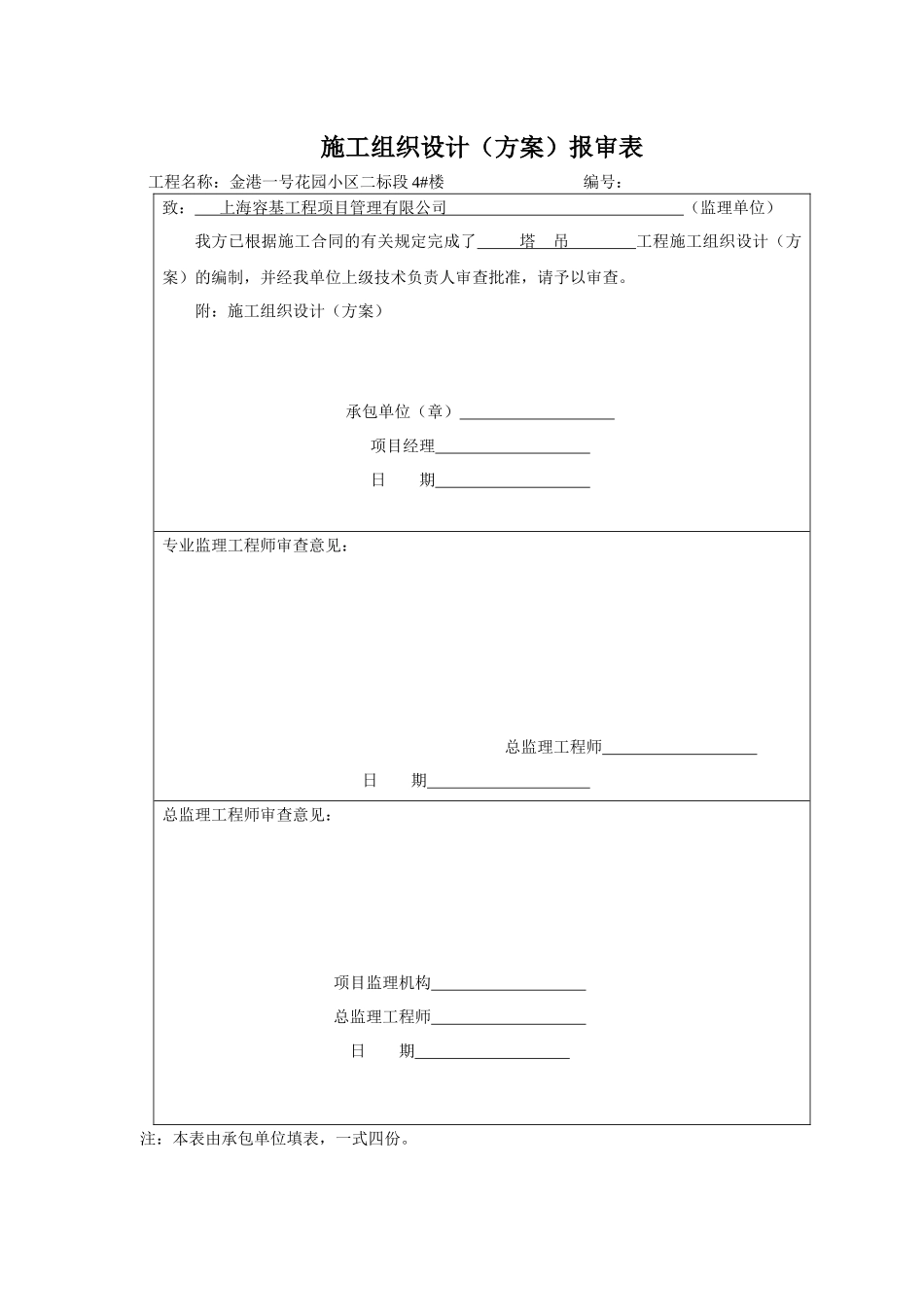

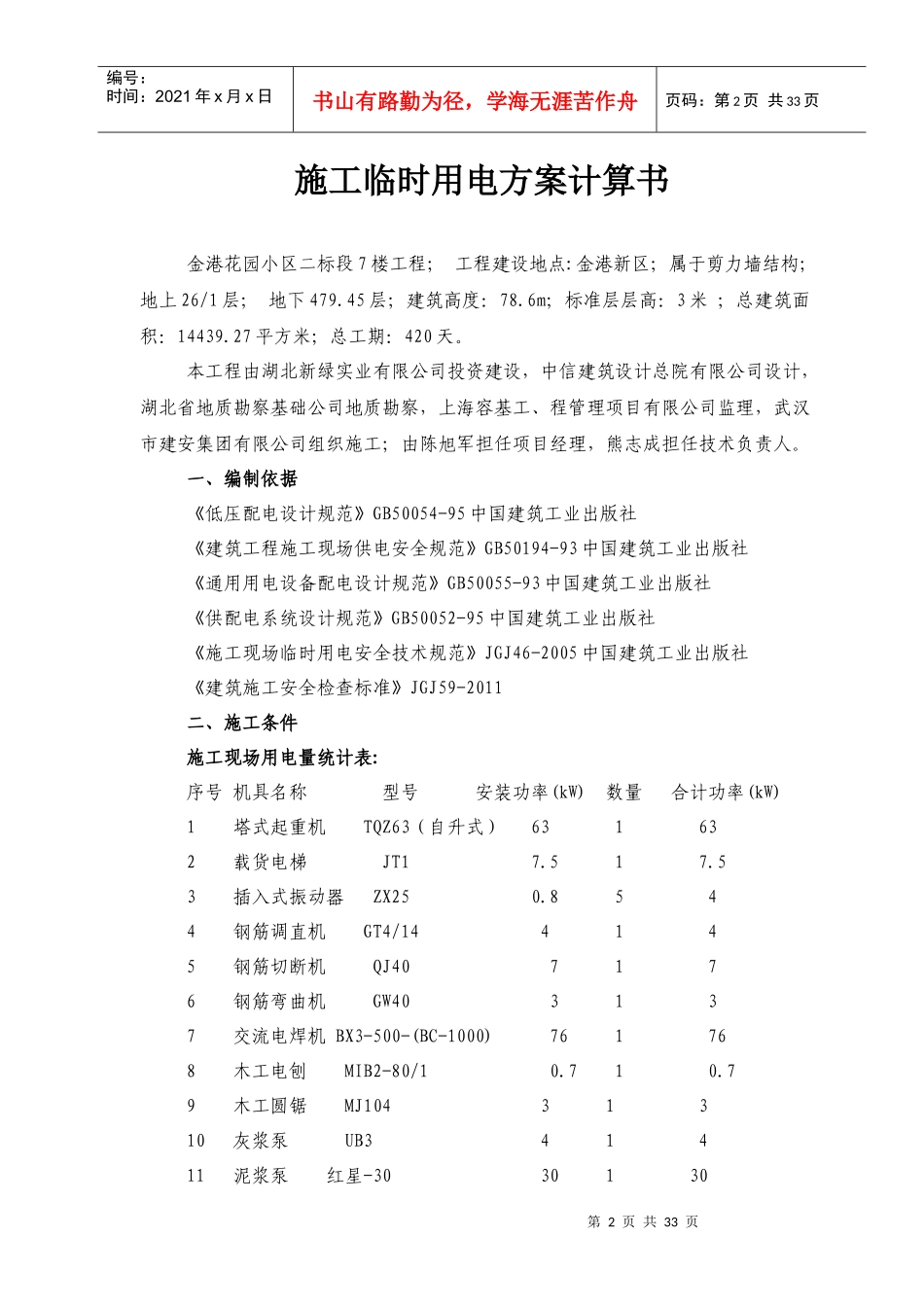

施工组织设计（方案）报审表工程名称：金港一号花园小区二标段4#楼编号：致：上海容基工程项目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了塔吊工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：总监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期注：本表由承包单位填表，一式四份。第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页金港花园小区二标段7#楼工程施工用电编制人：职务/职称：审核人：职务/职称：审批人：职务/职称：武汉市建安集团有限公司2013年1月14日安全专项施工方案第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页施工临时用电方案计算书金港花园小区二标段7楼工程；工程建设地点:金港新区；属于剪力墙结构；地上26/1层；地下479.45层；建筑高度：78.6m；标准层层高：3米；总建筑面积：14439.27平方米；总工期：420天。本工程由湖北新绿实业有限公司投资建设，中信建筑设计总院有限公司设计，湖北省地质勘察基础公司地质勘察，上海容基工、程管理项目有限公司监理，武汉市建安集团有限公司组织施工；由陈旭军担任项目经理，熊志成担任技术负责人。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011二、施工条件施工现场用电量统计表:序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQZ63（自升式）631632载货电梯JT17.517.53插入式振动器ZX250.8544钢筋调直机GT4/144145钢筋切断机QJ407176钢筋弯曲机GW403137交流电焊机BX3-500-(BC-1000)761768木工电刨MIB2-80/10.710.79木工圆锯MJ10431310灰浆泵UB341411泥浆泵红星-3030130第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页12套丝切管机TQ-3111----------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=63kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×63=79.69kWPjs=Kx×Pe=0.85×79.69=67.74kWQjs=Pjs×tgφ=67.74×1.33=90.31kvar(2)、载货电梯Kx=0.85，Cosφ=0.6，tgφ=1.33Pjs=0.85×7.5=6.375kWQjs=Pjs×tgφ=6.38×1.33=8.5kvar(3)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×0.8=0.24kWQjs=Pjs×tgφ=0.24×1.02=0.24kvar(4)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×4=2.6kW第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页Qjs=Pjs×tgφ=2.6×1.02=2.65kvar(5)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×7=4.55kWQjs=Pjs×tgφ=4.55×1.02=4.64kvar(6)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(7)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=76×0.4=30.4kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×30.4=21.5kWPjs=Kx×Pe=0.5×21.5=10.75kWQjs=...
