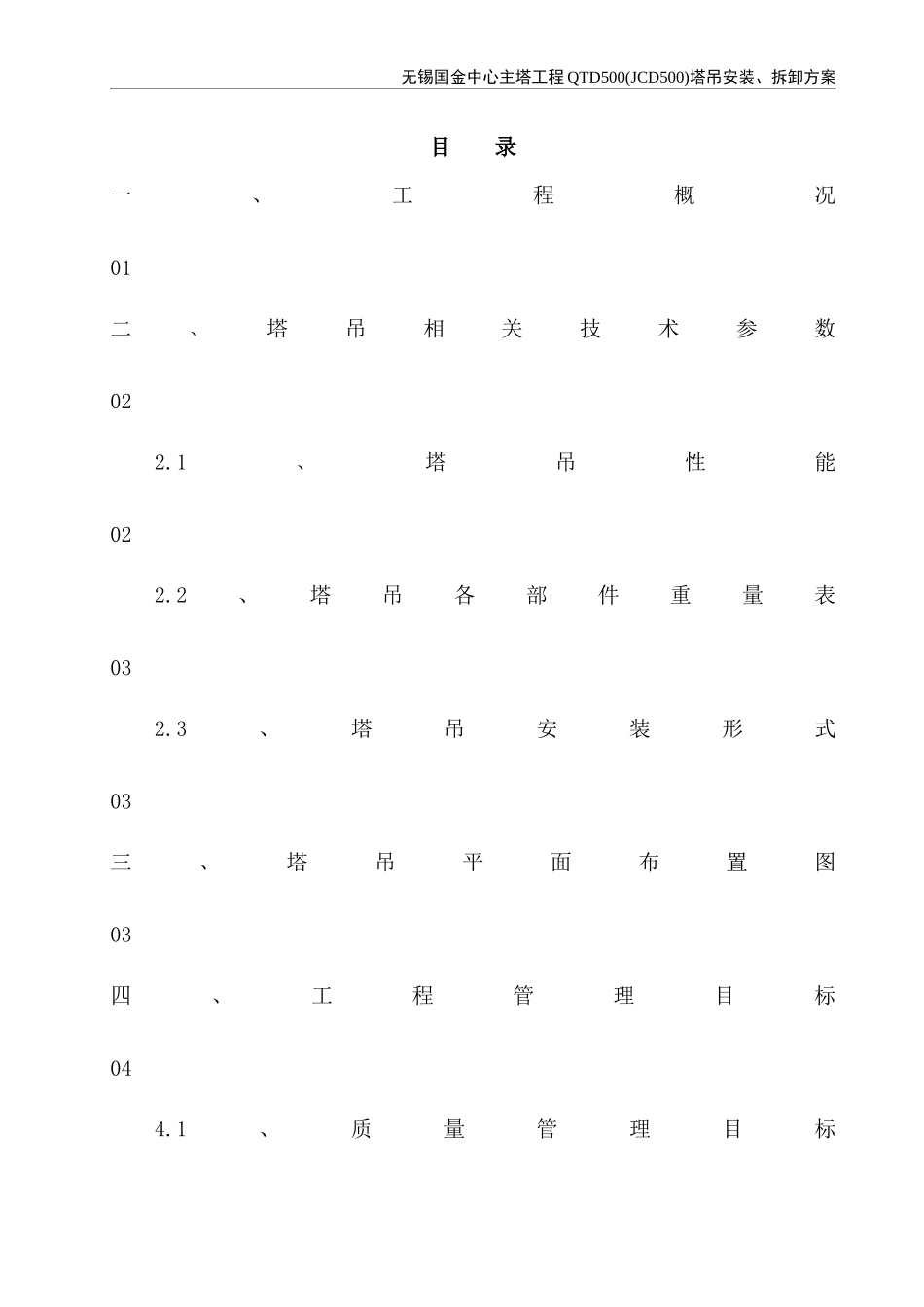

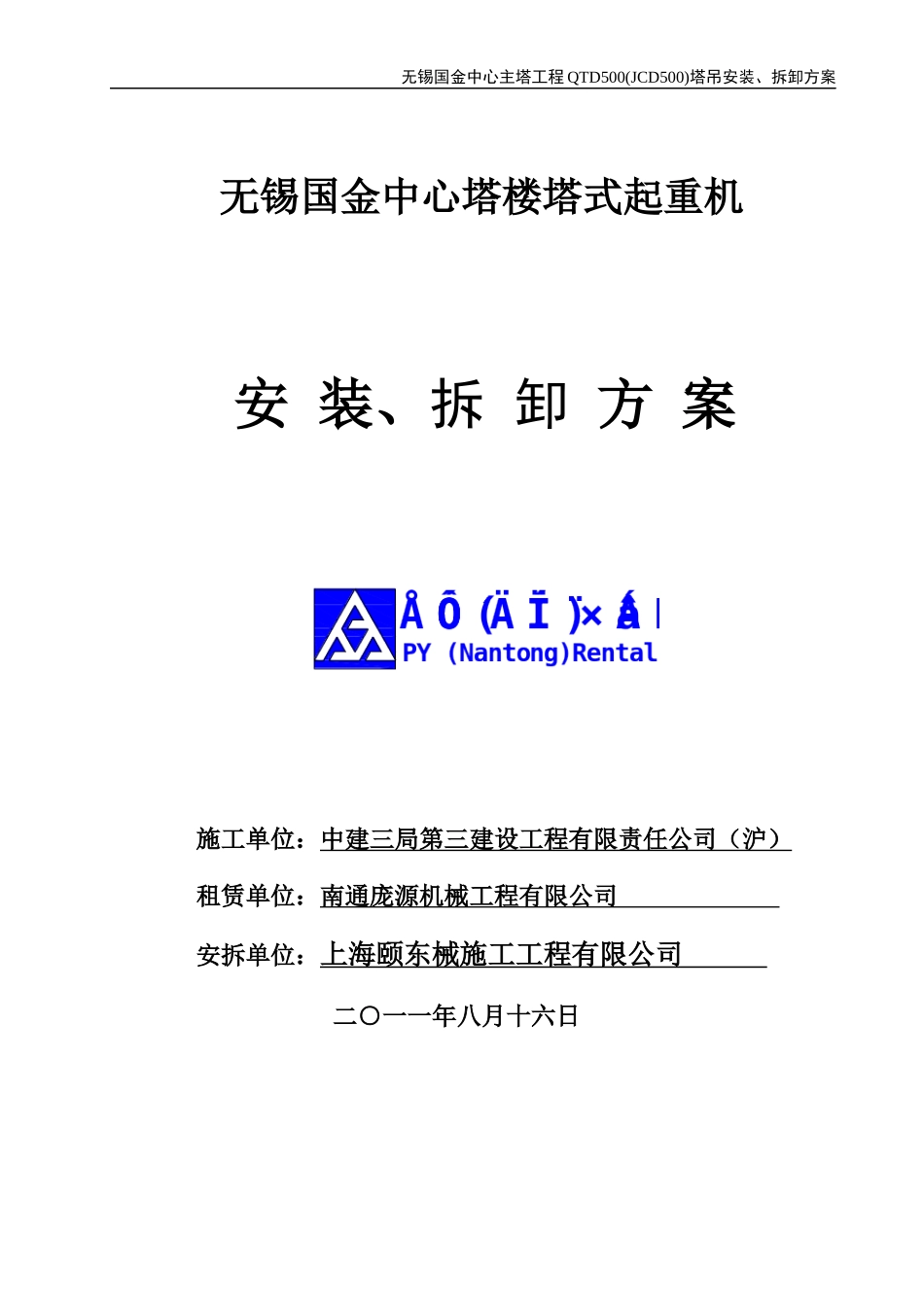

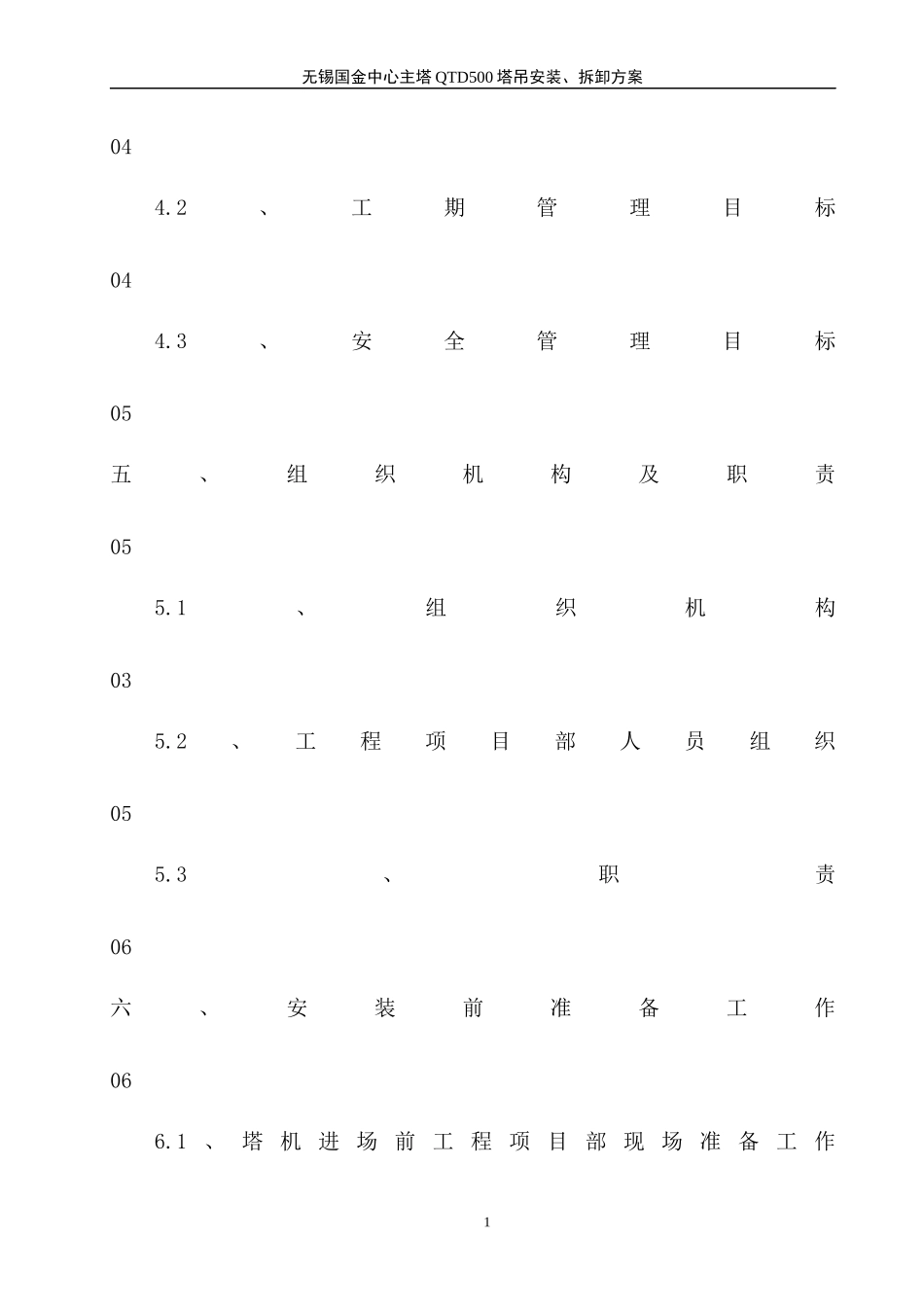

无锡国金中心主塔工程QTD500(JCD500)塔吊安装、拆卸方案无锡国金中心塔楼塔式起重机安装、拆卸方案施工单位：中建三局第三建设工程有限责任公司（沪）租赁单位：南通庞源机械工程有限公司安拆单位：上海颐东械施工工程有限公司二○一一年八月十六日无锡国金中心主塔工程QTD500(JCD500)塔吊安装、拆卸方案目录一、工程概况01二、塔吊相关技术参数022.1、塔吊性能022.2、塔吊各部件重量表032.3、塔吊安装形式03三、塔吊平面布置图03四、工程管理目标044.1、质量管理目标无锡国金中心主塔QTD500塔吊安装、拆卸方案044.2、工期管理目标044.3、安全管理目标05五、组织机构及职责055.1、组织机构035.2、工程项目部人员组织055.3、职责06六、安装前准备工作066.1、塔机进场前工程项目部现场准备工作1无锡国金中心主塔QTD500塔吊安装、拆卸方案066.2、塔机进场前本公司的准备工作09七、塔吊安装127.1、一号塔吊的安装127.2、二号塔吊的安装24八、塔吊的爬升248.1、塔吊爬升标高一览表248.2、塔吊爬升示意图25九、塔吊的拆除2无锡国金中心主塔QTD500塔吊安装、拆卸方案27十、安全措施及注意事项27十一、检查31十二、附表31十三、设计计算书32十四、安全事故应急救援预案383第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页一、工程概况：无锡国金中心工程位于无锡市南长区，北临无锡市市民广场及无锡博物馆，东与规则茂业城相邻，北为陈列馆路，南侧为文化路。工程由地下两层停车库,地上一层裙房宴会厅、一栋塔楼T1以及相应配套设备用房组成，其中塔楼T1共六十七层，建筑高度339米。目前工程地下工程已开始施工，现场已安装三台塔吊用于地下工程的施工，塔楼T1拟采用两台内爬动臂式塔式起重机进行施工。塔楼两台的施工组织设计主要考虑以下几点进行编制：1、塔吊安装时间结点的选择：根据现场条件，塔楼地下室施工可以不用这两台动臂吊，如果选择在地下室施工之前就将这两台塔吊安装到位，安装后现场就会存在五台塔吊，而且塔吊之间存在严重的干涉，这样势必会给工程施工带来严重的安全隐患，所以从安全角度出发，这两台塔吊拟在地下工程封顶后直接采用内爬式固定安装。塔楼动臂吊安装就位后现场三台塔吊就可以拆除，C、D区地下室施工材料吊运可由这两台动臂吊来完成。2、塔吊现场定位的选择：根据本工程的塔楼的结构，考虑到施工过程材料加工场地及构件堆场位置、工程最大构件重量及幅度、塔吊的安装及拆除、塔吊安全施工等因素，两台动臂吊拟采用对角布置，一台布置于塔楼的东北角，一台布置于塔楼的西南角，这样两台塔吊同时回转时平衡臂不至于发生干涉，塔吊性能也能满足工程施工对构件重量的要求。3、塔吊初始安装标高的选择：根据现场条件，塔吊在塔楼施工到L2层时就必须投入使用。由于塔吊初始安装直接采用内爬固定，塔吊安装时必须具备两道内爬钢梁，而且钢梁之间的距离在不大于18米的前提下应尽量的大，所以第一道钢梁的设置标高应尽量的低。根据塔楼结构，本工程第一道钢梁拟设置在LB2层向上0.7米处（预埋件顶面标高：-11.600米），第二道钢梁设置在L1层楼面处（预埋件顶面标高：±0.000米），钢梁之间的距离11.600米，可以满足内爬塔吊对钢梁设置的要求。这样的设置在工程施工到地上L1层时就可以安装塔吊，完全能满足工程施工对塔吊进场安装结点时间的要求。4、钢梁固定形式的选择：内爬钢梁固定形式可以有两种固定形式：一是通过钢牛腿固定在塔楼核心筒墙壁上；二是在核心筒剪力墙上预埋洞口，洞口内设置埋件，钢梁直接承重在埋件上。因本工程的施工方法的需要，拟采用第一种固定方式。5、塔吊安装、拆卸工艺的选择：根据现场条件，第一台塔吊可以选用350吨汽车式第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页起重机站位于北侧市政道路上进行安装，此工位吊装最大幅度44米，此幅度汽吊最大起重能力14吨，塔吊套架总成重量15.5吨，安装时可以套架上的平台栏杆、爬梯、液压系统去除后吊装，所以350吨汽车式起重机完全能够满足塔吊安装对汽吊的性能要求。第二台塔吊的安装可采用第一台塔吊...
