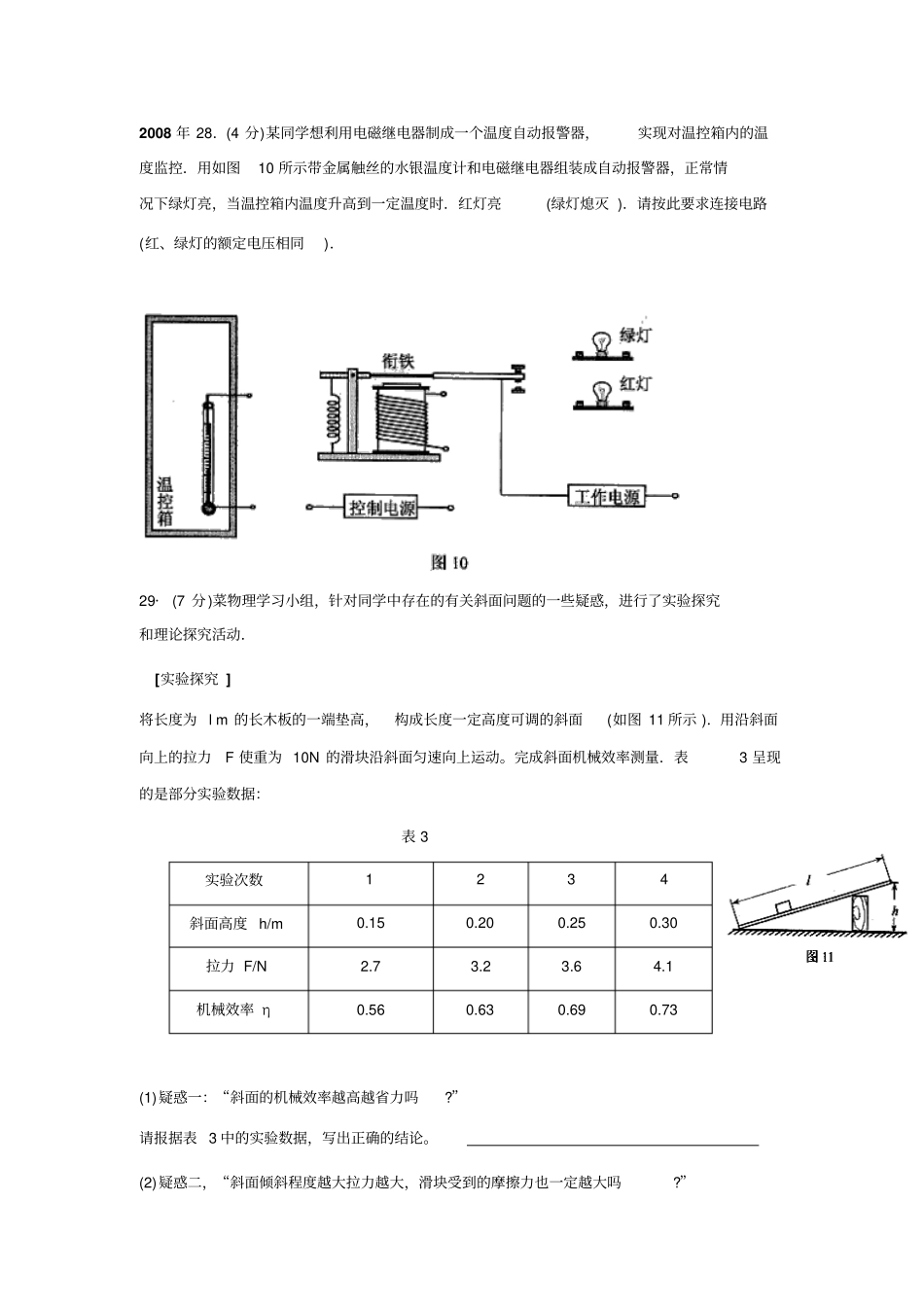

2008年28．(4分)某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图10所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．29·(7分)菜物理学习小组，针对同学中存在的有关斜面问题的一些疑惑，进行了实验探究和理论探究活动．[实验探究]将长度为lm的长木板的一端垫高，构成长度一定高度可调的斜面(如图11所示)．用沿斜面向上的拉力F使重为10N的滑块沿斜面匀速向上运动。完成斜面机械效率测量．表3呈现的是部分实验数据：表3实验次数1234斜面高度h/m0.150.200.250.30拉力F/N2.73.23.64.1机械效率η0.560.630.690.73(1)疑惑一：“斜面的机械效率越高越省力吗?”请报据表3中的实验数据，写出正确的结论。(2)疑惑二，“斜面倾斜程度越大拉力越大，滑块受到的摩擦力也一定越大吗?”请进一步分析表3实验数据，写出正确的结论：简述理由：[理论探究](3)疑惑三。“滑块受到的摩擦力是一个‘不可直接测量’量，能通过‘可测量’量求出摩擦力吗?”请根据已有的知识推导：对于倾斜程度不同的斜面，在拉力F作用下(拉力方向沿斜面向上)使重为G的滑块沿斜面匀速移动时，滑块受到的摩擦力f的数学表达式（斜面的长L和斜面的高h均为“可测量”量）2009年27．(6分)物体只在重力作用下由静止开始下落的运动称为自由落体运动”。小明对这种落体运动产生了探究的兴趣，提出如下两个问题。问题一：物体下落的快慢是否与物体的质量有关?问题二：物体下落的高度与下落的时间存在着怎样的关系?于是他找来一些器材并在可忽略空气阻力情况下准备进行实验。(1)请你帮助小明设计探究“问题一”的实验方案。(2)小明探究“问题二”时，通过实验，测量出同一物体分别从最高点下落的高度为hl、h2、h3，并测量出每次下落的高度所对应的下落时间为fl、f2、f3。分析实验数据发现：“物体下落的高度与下落的时间不满足正比例关系”。他猜想“物体下落的高度与下落的时间平方成正比”，若要验证这一猜想，应如何处理分析实验数据?28．(6分)天津在支援四川德阳地区抗震救灾活动中，一辆满载物资的总重为G牛顿的运输车，将物资沿ABCD路线运至D处，AB段海拔高度为h。米，CD段海拔高度为h2米，如图l4甲所示。在整个运输过程中，汽车以恒定速度v米／秒运动，汽车t=0时经过A处，tl时经过B处，t2时经过C处，在此过程中汽车牵引力功率P随时间，变化的图象可简化为图l4乙所示(P1、P2、tl和t2也为已知量)。（1）请分析说明汽车在AB段和BC段运动时牵引力的大小关系。(2)请朋已知量求汽车沿斜坡BC段运动时所受总阻力的表达式(总阻力包括摩擦力和空气阻力)。2010年27．(6分)某同学复习中用图16甲所示的电路再次探究串联电路电压的规律，实验时意外发现：“当变阻器滑片P向左移时，两电压表的读数之和减小。”他产生了疑惑，在老师的引导下，知道了用久的普通干电池内部有不可忽略的电阻，可将它看作一个理想电源(电压U恒定，电阻为0)与一个电阻r的串联(图16乙所示)．请你帮他选择适当器材，设计测量干电池电阻r的实验方案。可供选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R1、R2(R1≠R2），导线和开关若干，一节旧干电池。要求R1、R2在同一电路中不能同时工作。请完成：(1)面出实验电路图；(2)根据你设计的电路写出主要的实验步骤和需测量的物理量：(3)写出电阻r的数学表达式(用已知量和测量量表示)。28．(5分)目前，“节能减排”已引起全球的关注．如何减少能耗，提高汽车发动机的效率越来越受到人们的重视，(1)大多数家用汽车的发动机均为汽油机，它把汽油燃烧产生的内能部分转化成机械能，再通过传动机构将动力传给车轮使汽车行驶．请你将图17中汽油机工作时的能流图补充完整。(2)发动机的效率是汽车的经济性能指标之一。厂家提供的某汽车出厂的部分参数如下；①测试数据：汽车在平直公路上以90km／h的速度匀速行驶时，百公里耗油量为V0(L)，发动机输出功率为P0(kW)；②使用燃料：93#汽油[热值为q0(J／kg)、密度为ρo(kg／m3)］．请用以上参数推算出在测试...
