某公司厂外管线安装施工组织设计VIP免费

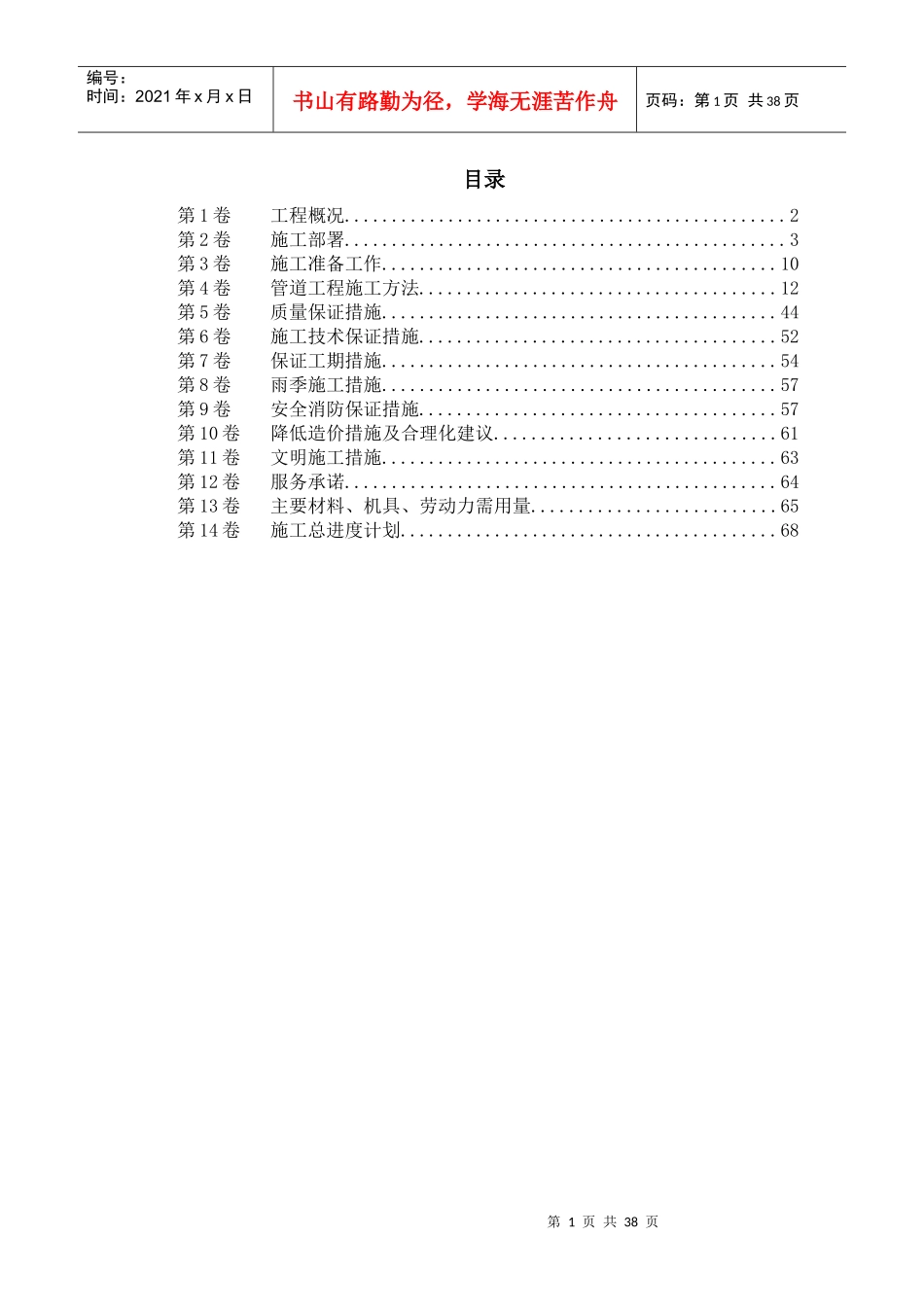

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页目录第1卷工程概况...............................................2第2卷施工部署...............................................3第3卷施工准备工作..........................................10第4卷管道工程施工方法......................................12第5卷质量保证措施..........................................44第6卷施工技术保证措施......................................52第7卷保证工期措施..........................................54第8卷雨季施工措施..........................................57第9卷安全消防保证措施......................................57第10卷降低造价措施及合理化建议..............................61第11卷文明施工措施..........................................63第12卷服务承诺..............................................64第13卷主要材料、机具、劳动力需用量..........................65第14卷施工总进度计划........................................68第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页工程概况1.1工程概况60万吨/年乙烯改扩建工程某公司厂外管线安装工程施工项目，包括5条工艺管线和2条蒸汽管线，是由中国石油某化学工业公司工程公司设计的，是某石化60万吨/年乙烯改扩建工程外围设施某公司厂外管线施工图设计的一部分，其主要任务是给某石化60万吨/年乙烯装置输送所需的部分蒸汽。工艺管线中大管径DN250，小管径DN125，2条蒸汽管线中管径DN273×12材质为15GrMoG，其余5条管材质为20#优质无缝钢管。以上7条管线共长约7干余米(估计)，它们都在原工厂旧管架上布置安装、安装标高都在4米以上。根据设计单位提供的图纸，施工单位只能作为一个依据参照图上说明，参数、材料表结合现场管架、管道支架再细化地填加或者拆除支架。让管架能更好、合理地按坡度要求布置。为以后管线的安装创造有利的条件。安装中我们将根据现场实际情况尽可能地再地面进行管段的最大能力组装焊接。用吊车逐次逐段地吊装就位。管架上用3吨、2吨倒链若干个进行对口，最后达到整个管线的贯通。本方案不在对20#钢焊接进行叙述，因它焊接性良好、一般焊接前不预热、焊后不进行热处理。对于它的安装可参照一般管道安装的常识和规范就可以。1.2编制依据在各个分项工程中，投标人始终严格按照现行有效的国家、行业及地方性标准规范施工，全部作业遵守以下技术规范及规定，严格规范操作，严把质量关。本工程应严格按照现行施工验收规范进行施工。主要技术规范有：一）、国家关于工程建设现行的有关法律、法规及行业有关规定。二）、国家关于工程建设现行的规章、标准及行业有关规定：1、《工业设备及管道绝热工程施工及验收规范》（GBJ126－98）2、《工业金属管道工程施工及验收规范》（GB50235－97）3、《石油化工工程铬钼耐热钢管焊接技术规范》（SHJ520－91）4、《现场设备、工业管道焊接施工验收规范》（GB50236－98）5、《电力建设施工及验收规范火力发电厂管道篇》（DL5007－92）6、《电力建设施工及验收规范管道篇》（DL5013－94）7、《钢制管法兰、垫片、紧固件》（HG20592~20635－94）8、其他有关国家及行业标准和规范。上述标准、规范及规程是本工程建设的最基本依据，并未包括实际施工中所涉及的所有标准、规范及规程。所使用的标准、规范及规程均应为合同签订之日时的最新版本，施工过程中如有修订，也应以修订后的版本为准。施工部署2.1指导方针我公司是具有国家一级的大型施工总承包企业，是一支拥有雄厚施工技术力量和机械设备的专业性建筑安装队伍，积累了大量的安装施工技术资料和丰富的施工经验，本工程第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页我们将依靠公司的管理、技术、装备优势，遵循设计，信守合同，精心组织，确保工程如期完成。为确保本安装项目工程如期竣工，我公司组建项目部，委托有关工程技术人...
