某公司跌落试验机台说明书VIP免费

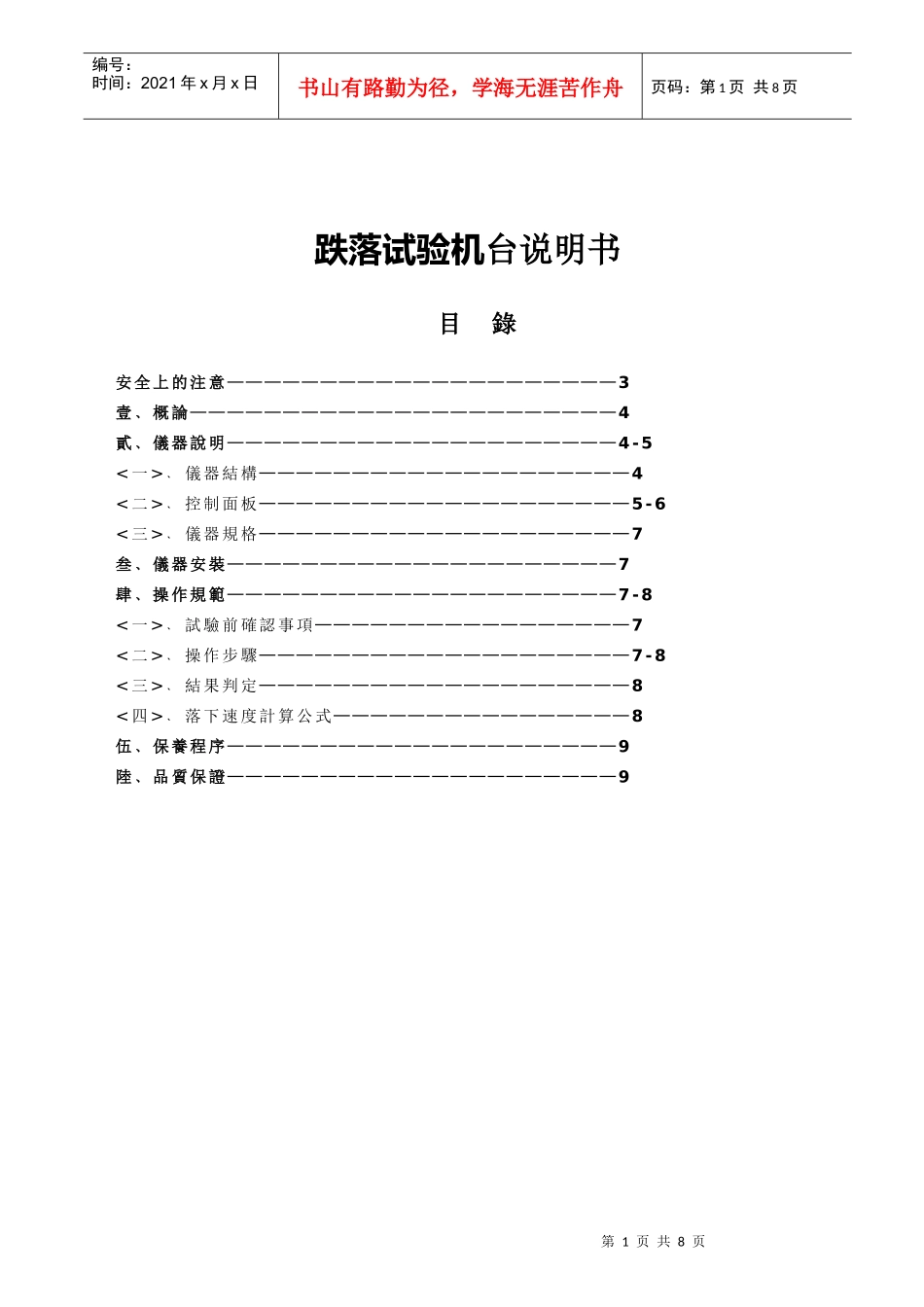

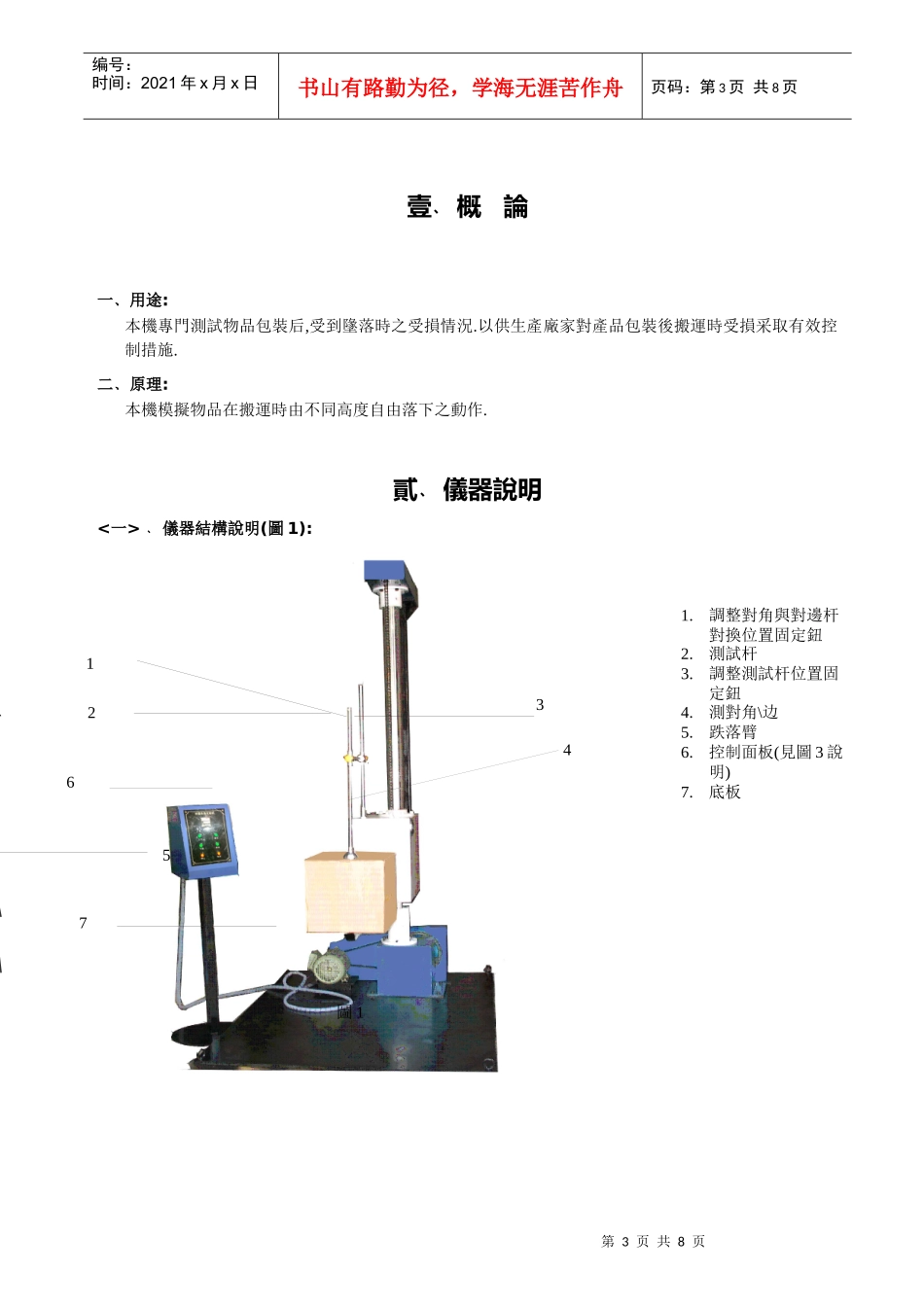

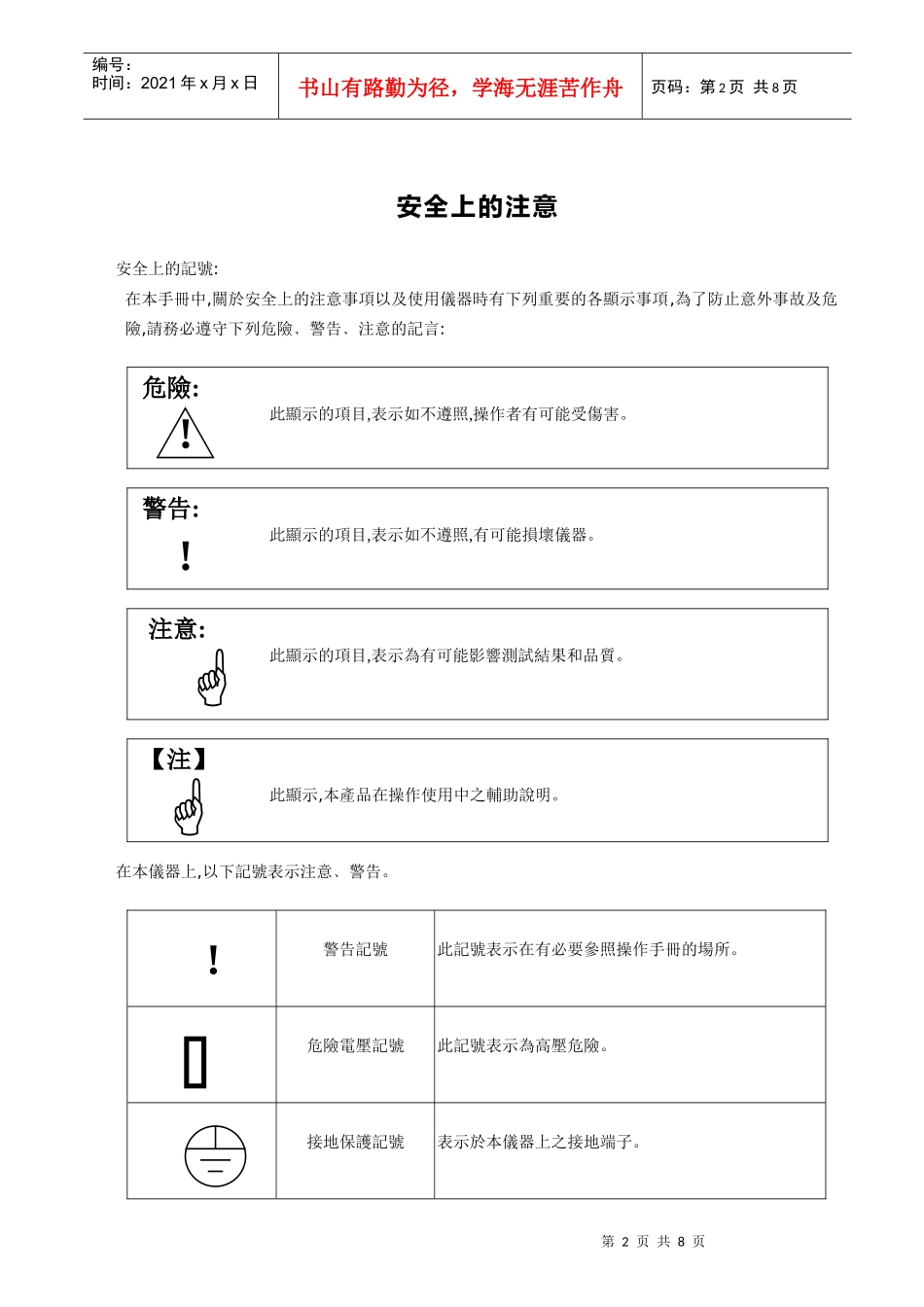

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页跌落试验机台说明书目錄安全上的注意─────────────────────3壹﹑概論───────────────────────4貳﹑儀器說明─────────────────────4-5<一>﹑儀器結構────────────────────4<二>﹑控制面板────────────────────5-6<三>﹑儀器規格────────────────────7叁﹑儀器安裝─────────────────────7肆﹑操作規範─────────────────────7-8<一>﹑試驗前確認事項─────────────────7<二>﹑操作步驟────────────────────7-8<三>﹑結果判定────────────────────8<四>﹑落下速度計算公式────────────────8伍﹑保養程序─────────────────────9陸﹑品質保證─────────────────────9第2页共8页第1页共8页!!!编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目,表示如不遵照,操作者有可能受傷害。警告:此顯示的項目,表示如不遵照,有可能損壞儀器。注意:此顯示的項目,表示為有可能影響測試結果和品質。【注】此顯示,本產品在操作使用中之輔助說明。在本儀器上,以下記號表示注意﹑警告。警告記號此記號表示在有必要參照操作手冊的場所。危險電壓記號此記號表示為高壓危險。接地保護記號表示於本儀器上之接地端子。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页壹﹑概論一﹑用途:本機專門測試物品包裝后,受到墬落時之受損情況.以供生產廠家對產品包裝後搬運時受損采取有效控制措施.二﹑原理:本機模擬物品在搬運時由不同高度自由落下之動作.貳﹑儀器說明<一>﹑儀器結構說明(圖1):1.調整對角與對邊杆對換位置固定鈕2.測試杆3.調整測試杆位置固定鈕4.測對角\边5.跌落臂6.控制面板(見圖3說明)7.底板圖11324567第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页<二>﹑控制面板說明(圖2):电源：按此键机台电源接通上升：按此键，机台根据高度显示栏设定值自动上升。下降:按此鍵,机台跌落臂向下运行复位：机台跌落臂复位跌落:按此鍵,試驗物體落下停止：按此键机台停止上升或下降高度表：显示实际高度与设定高度操作流程1.根据测试要求高度，设定其高度表测试高度表值。2.按复位键，将跌落臂复位。3.把测试纸箱放在跌落臂上。4.按上升键，使跌落臂升到测试高度，到达设定高度值后，机台会自动停止上升。5.按跌落键，进行纸箱跌落测试。6.测试完成后，按复位键，将跌落臂复位。进行下一次测试。注：机台不进行测试了，请将跌落臂放下，以免弹簧疲劳受损。位移顯示器說明12第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页1.實際位移顯示(單位為mm).2.設定位移顯示(單位為mm).3.清零實際位移顯示，此键也被锁定4.參數設定鍵,設定位移量后,按此鍵進行確認退出設定畫面.5.光標左移動鍵,同樣按此鍵進入位移設定畫面.6.光標数字遞減鍵.7.光標数字遞增鍵.高度表设定画面如下1.按键进入设定状态，在设定区域显示第一位数字会闪动。2.按键移动要改动的数字位。3.按或键进行增加或减小数字。4.设置完成后，按键返回运行模式。实际位移显示值到达设定位移显示值，机台会停止上升。第6页共8页第5页共8页!编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页<三>﹑儀器規格說明(表1):項目規格承載荷重(約)MAX:120kg測試空間1000x1000x1000mm(長x寬x高)可調體積(約)120cm×170cm×240cm長×寬×高(不包含控制箱)重量(約)750kg電源1AC380V3A∮跌落高度350~1200mm叁﹑...
