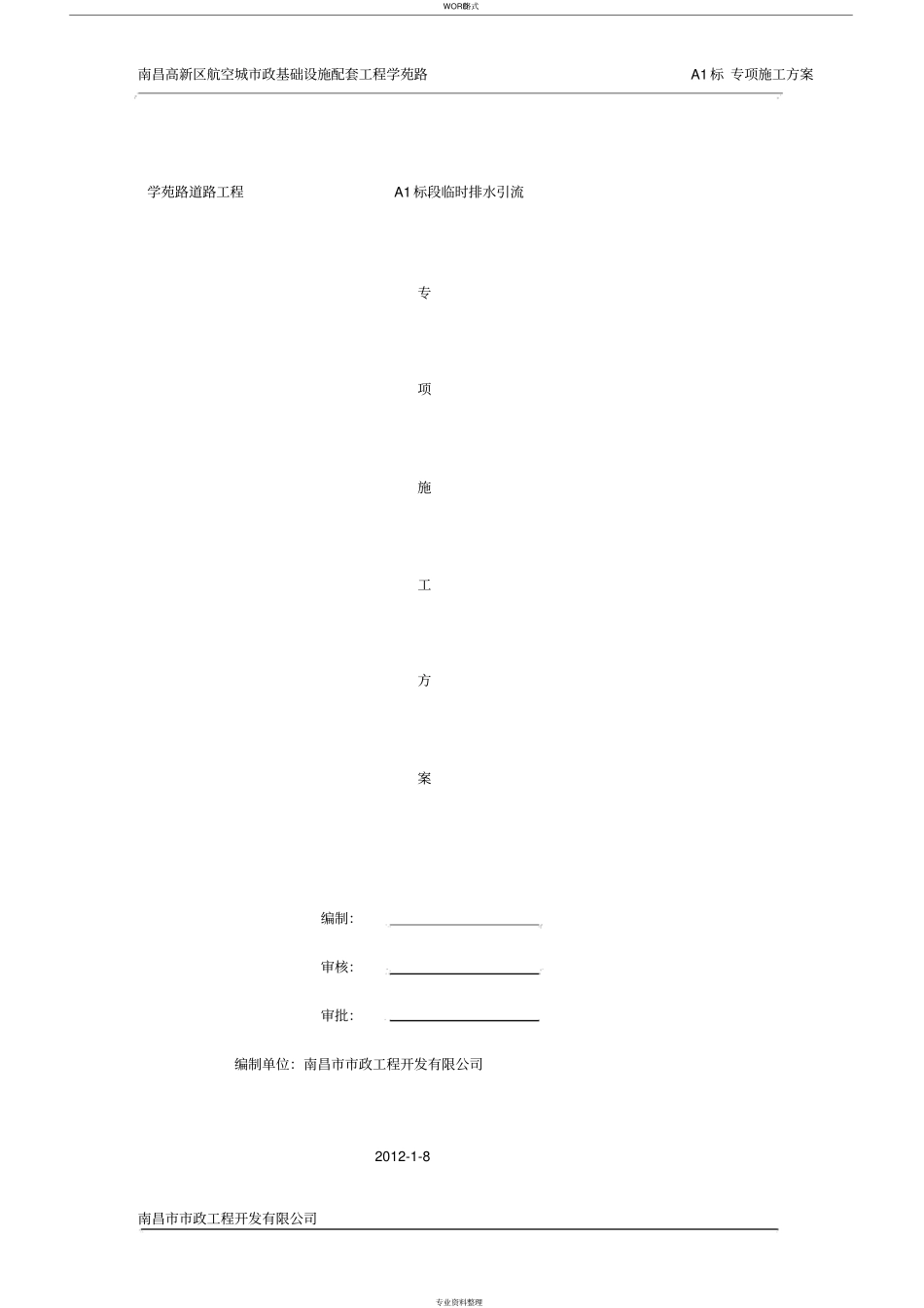

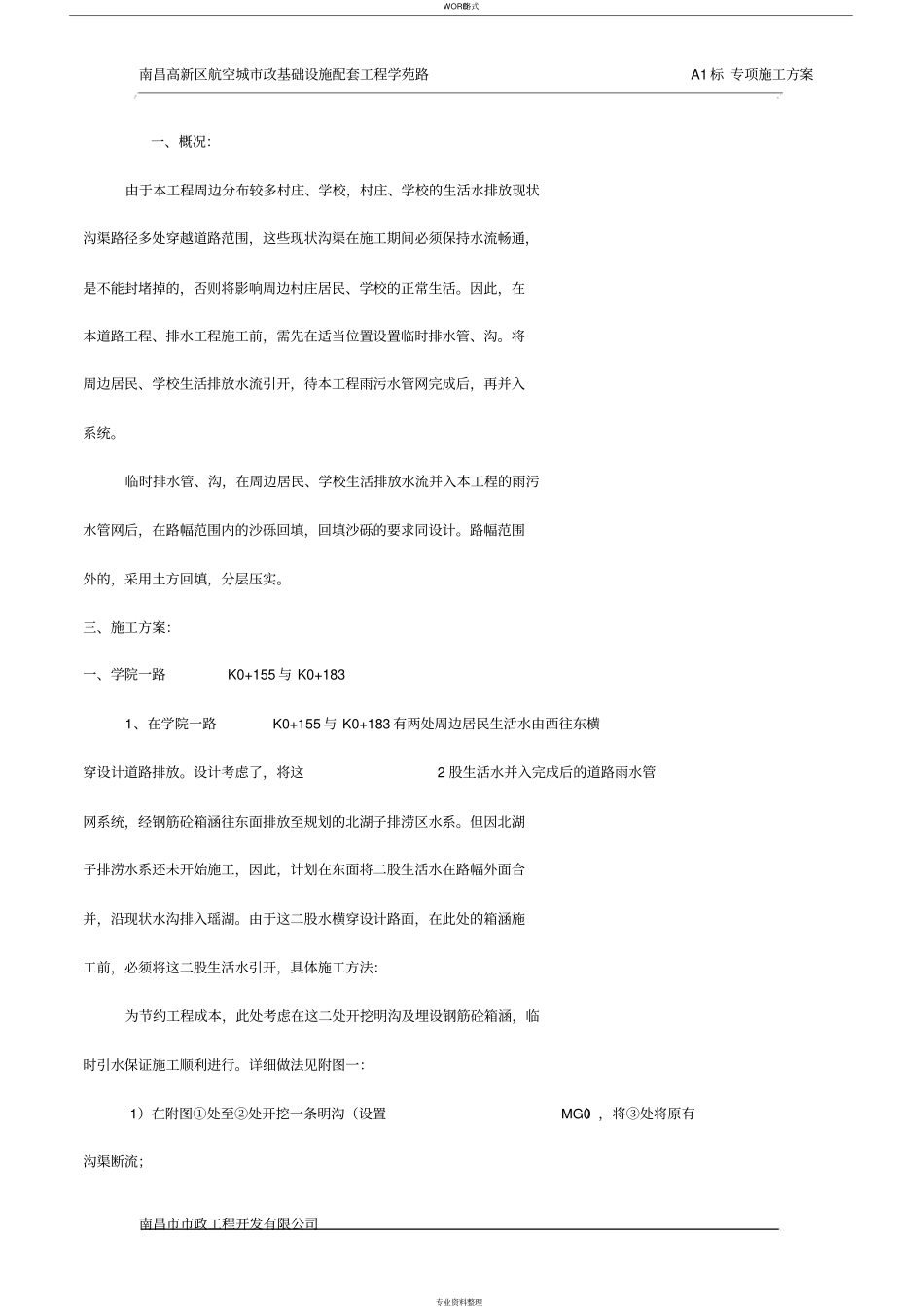

WORD格式专业资料整理南昌高新区航空城市政基础设施配套工程学苑路A1标专项施工方案学苑路道路工程A1标段临时排水引流专项施工方案编制：审核：审批：编制单位：南昌市市政工程开发有限公司2012-1-8南昌市市政工程开发有限公司WORD格式专业资料整理南昌高新区航空城市政基础设施配套工程学苑路A1标专项施工方案一、概况：由于本工程周边分布较多村庄、学校，村庄、学校的生活水排放现状沟渠路径多处穿越道路范围，这些现状沟渠在施工期间必须保持水流畅通，是不能封堵掉的，否则将影响周边村庄居民、学校的正常生活。因此，在本道路工程、排水工程施工前，需先在适当位置设置临时排水管、沟。将周边居民、学校生活排放水流引开，待本工程雨污水管网完成后，再并入系统。临时排水管、沟，在周边居民、学校生活排放水流并入本工程的雨污水管网后，在路幅范围内的沙砾回填，回填沙砾的要求同设计。路幅范围外的，采用土方回填，分层压实。三、施工方案：一、学院一路K0+155与K0+1831、在学院一路K0+155与K0+183有两处周边居民生活水由西往东横穿设计道路排放。设计考虑了，将这2股生活水并入完成后的道路雨水管网系统，经钢筋砼箱涵往东面排放至规划的北湖子排涝区水系。但因北湖子排涝水系还未开始施工，因此，计划在东面将二股生活水在路幅外面合并，沿现状水沟排入瑶湖。由于这二股水横穿设计路面，在此处的箱涵施工前，必须将这二股生活水引开，具体施工方法：为节约工程成本，此处考虑在这二处开挖明沟及埋设钢筋砼箱涵，临时引水保证施工顺利进行。详细做法见附图一：1）在附图①处至②处开挖一条明沟（设置MG0），将③处将原有沟渠断流；南昌市市政工程开发有限公司WORD格式专业资料整理南昌高新区航空城市政基础设施配套工程学苑路A1标专项施工方案2）将南边出水箱涵在①处堵死使其水流经过MG0向原有生活污水沟渠排放，Y6、Y6-1周边雨水管、箱涵方可施工；3）Y6、Y6-1周边雨水管、箱涵施工完毕后，在Y6-1至④处挖一条明沟（设置编号MG1）；4）将北边出水箱涵在②处堵死，①处放流，使其水流经过MG0、Y6、Y6-1、MG1流向原有沟渠，Y7、Y7-1周边雨水管、箱涵便可施工。5）明沟做法：MG0、MG1采用机械开挖，MG1、MG0上口宽均为2m，下口宽均为1m，深度1.5m。6）待路面的雨污水管网形成后，路幅内的MG0采用设计标准的砂回填至路床设计标高，并压实。2、学苑二路K1+233~K1+5501)学苑二路K1+233位置有一条现状明沟为当地村庄居民生活用水，水流由西向东横穿设计路面，然后由南侧向西北方向至K1+350位置与设计路面重叠，由西向东北方向排放，在K1+550穿出路幅，此明沟为当地村庄居民的生活污水，施工时必须保证此排水畅通。因此考虑采用从K1+290~K1+550段，距路基红线东侧6m挖一条明沟（设置编号MG2），在附图三所示位置埋设一条D=800砼管（设置HG2）。MG2从K1+290至K1+541处水流由南向北经HG2排向原有东北方向污水沟,以保证当地居民生活水排放通畅。具体详见附图二、图三。2）MG2沟槽采用机械开挖，为上口宽2m，下口宽1m，深度2m。施工图详见附图二、附图三。南昌市市政工程开发有限公司WORD格式专业资料整理南昌高新区航空城市政基础设施配套工程学苑路A1标专项施工方案3)考虑到MG2要长期排水，又属于路幅范围外，所以MG2不回填。3、学苑三路南、北两侧各有一个当时居民生活水出口横穿设计路面，为不影响当时居民的生活，在施工前需要将这二路生活污水引流，待道路工程雨水管网完善后，并入管网。因临时排水沟需横穿学院三路，为不影响周边其他施工单位的正常施工，拟采用埋设砼管及开挖明沟的施工方案。1）在南边与北边2个出水口位置埋设一条D=600砼管（设置HG1），HG1总长24m；2）南边出水口至规划北湖子排涝渠开挖明沟（设置MG3）,MG3总长65m，南边与北边出水口均可排向北湖子排涝渠范围内，Y60、Y60-1、Y60-2、Y61、Y61-1、Y61-2周边雨水管道、箱涵便可施工；3）在如附图4所示位置做围堰，围堰总长55m。4）将围堰以南的水抽干，清除淤泥，可将W24、W24-1、W24-2、W23周边污水管施工。5）路幅内的HG1采用设计标准的砂回填至原有路面往下30cm，填砖渣至原有路面标高，并压实。6）待...
