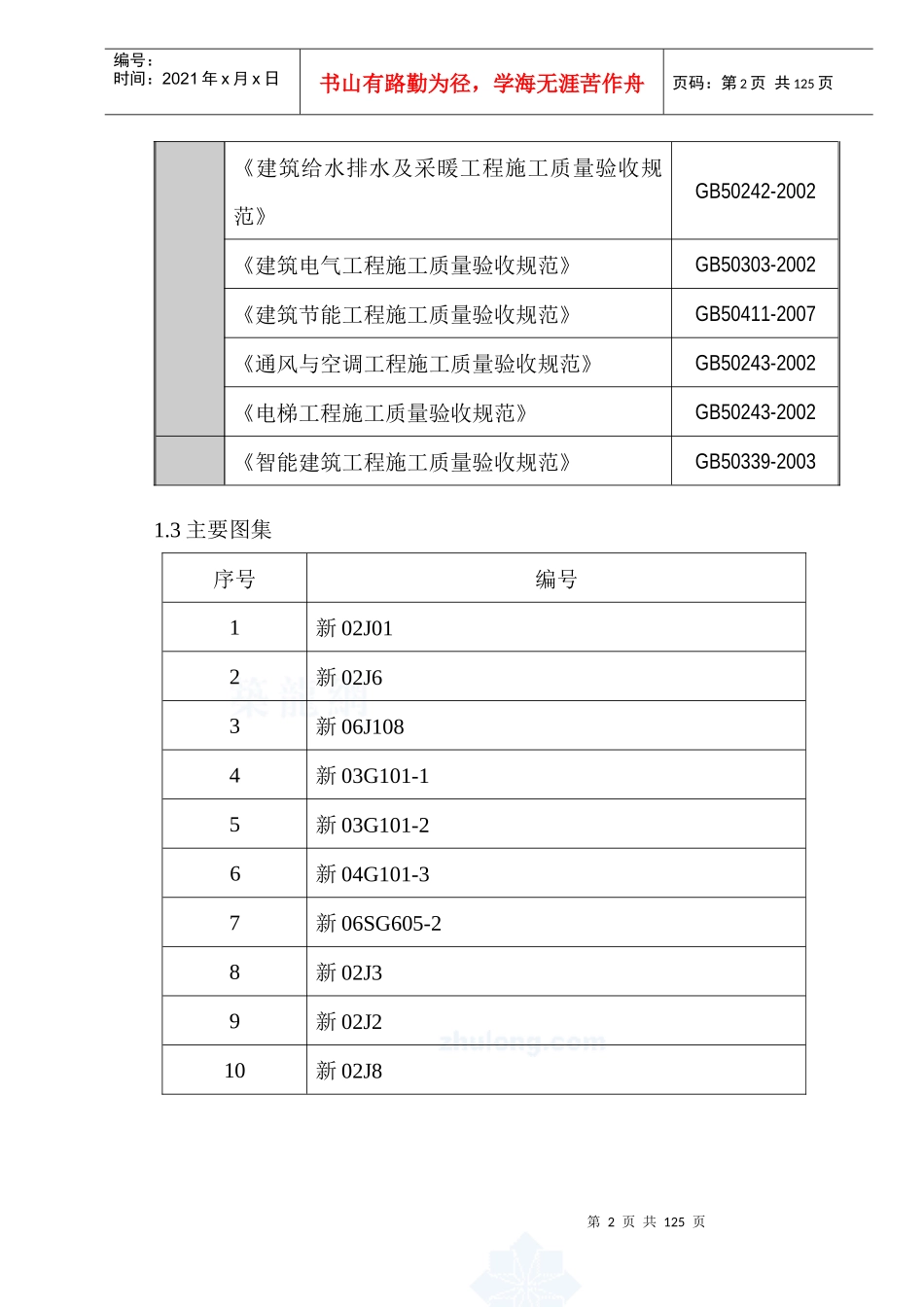

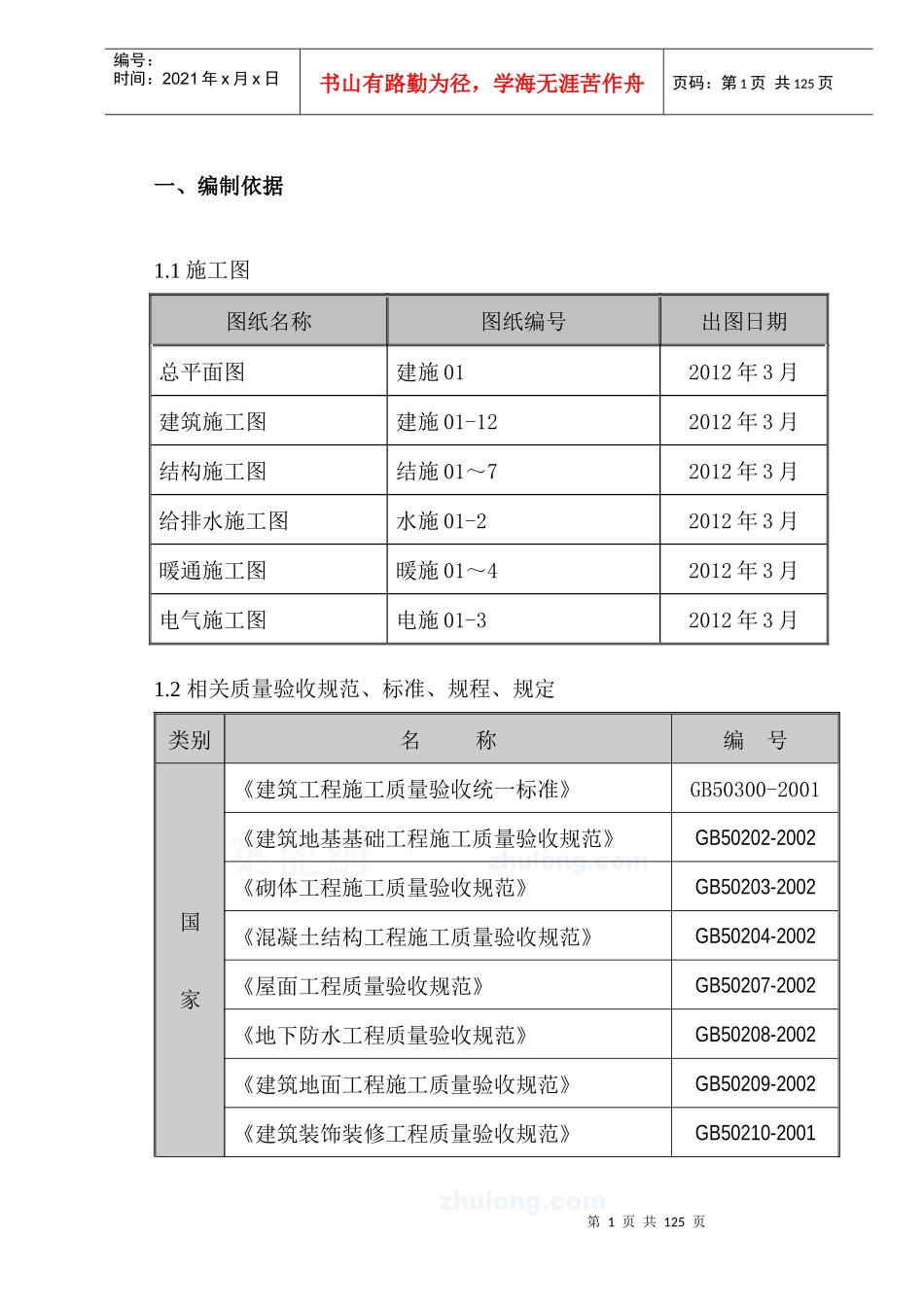

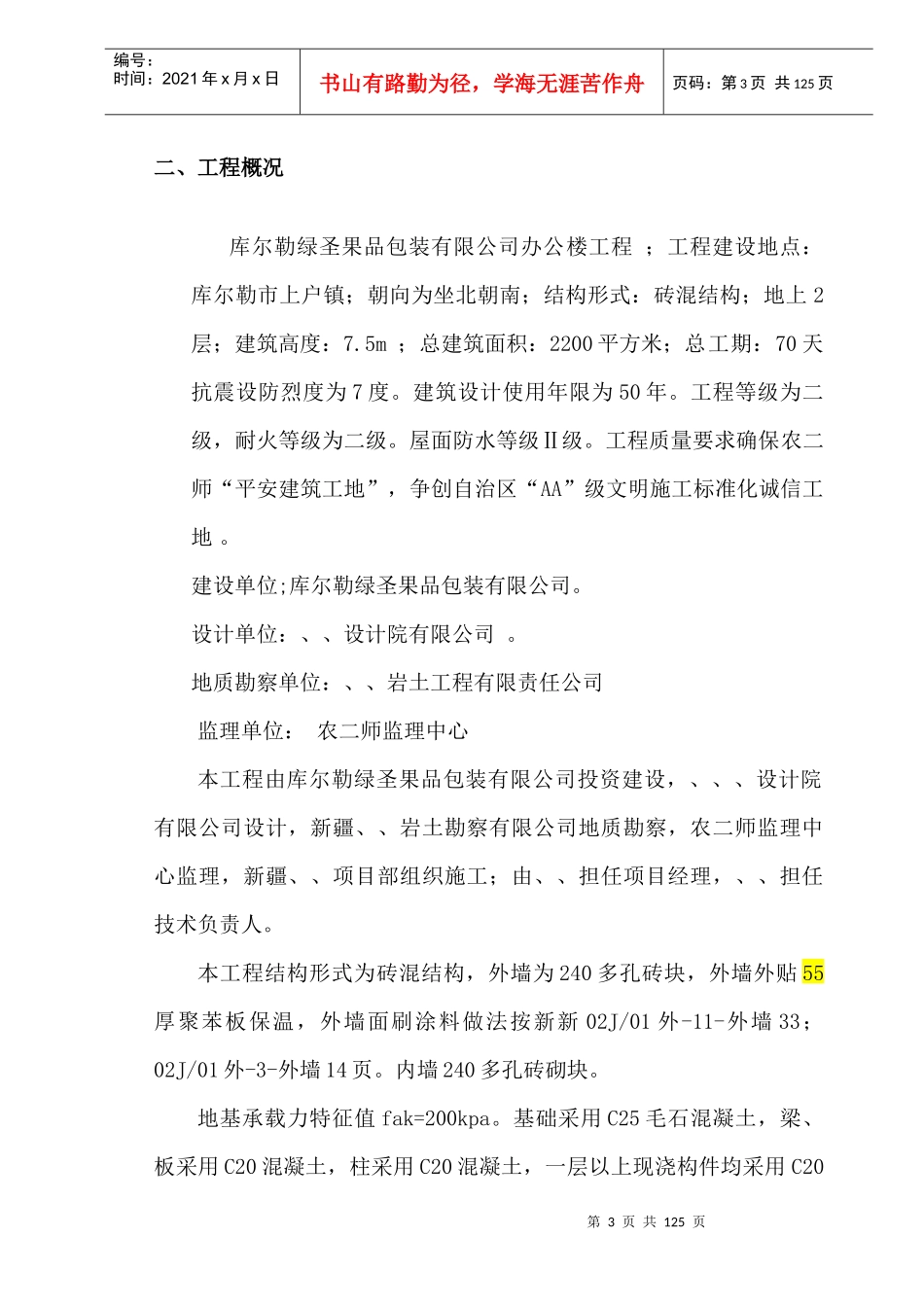

第1页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共125页一、编制依据1.1施工图图纸名称图纸编号出图日期总平面图建施012012年3月建筑施工图建施01-122012年3月结构施工图结施01～72012年3月给排水施工图水施01-22012年3月暖通施工图暖施01～42012年3月电气施工图电施01-32012年3月1.2相关质量验收规范、标准、规程、规定类别名称编号国家《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《砌体工程施工质量验收规范》GB50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《屋面工程质量验收规范》GB50207-2002《地下防水工程质量验收规范》GB50208-2002《建筑地面工程施工质量验收规范》GB50209-2002《建筑装饰装修工程质量验收规范》GB50210-2001第2页共125页第1页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共125页《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑电气工程施工质量验收规范》GB50303-2002《建筑节能工程施工质量验收规范》GB50411-2007《通风与空调工程施工质量验收规范》GB50243-2002《电梯工程施工质量验收规范》GB50243-2002《智能建筑工程施工质量验收规范》GB50339-20031.3主要图集序号编号1新02J012新02J63新06J1084新03G101-15新03G101-26新04G101-37新06SG605-28新02J39新02J210新02J8第3页共125页第2页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共125页二、工程概况库尔勒绿圣果品包装有限公司办公楼工程；工程建设地点：库尔勒市上户镇；朝向为坐北朝南；结构形式：砖混结构；地上2层；建筑高度：7.5m；总建筑面积：2200平方米；总工期：70天抗震设防烈度为7度。建筑设计使用年限为50年。工程等级为二级，耐火等级为二级。屋面防水等级Ⅱ级。工程质量要求确保农二师“平安建筑工地”，争创自治区“AA”级文明施工标准化诚信工地。建设单位;库尔勒绿圣果品包装有限公司。设计单位：、、设计院有限公司。地质勘察单位：、、岩土工程有限责任公司监理单位：农二师监理中心本工程由库尔勒绿圣果品包装有限公司投资建设，、、、设计院有限公司设计，新疆、、岩土勘察有限公司地质勘察，农二师监理中心监理，新疆、、项目部组织施工；由、、担任项目经理，、、担任技术负责人。本工程结构形式为砖混结构，外墙为240多孔砖块，外墙外贴55厚聚苯板保温，外墙面刷涂料做法按新新02J/01外-11-外墙33；02J/01外-3-外墙14页。内墙240多孔砖砌块。地基承载力特征值fak=200kpa。基础采用C25毛石混凝土，梁、板采用C20混凝土，柱采用C20混凝土，一层以上现浇构件均采用C20第4页共125页第3页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共125页混凝土。钢筋混凝土底面做强度等级为C20的100厚混凝土垫层。屋面：100厚EPS板保温层1：6焦渣找2%坡向排水最薄处为30厚，30厚C20细石混凝土找平层4厚SBS防水卷材两层。楼面、卫生间、浴室防滑地砖做法按新02J01第8页的楼27施工。其余房间为地砖，做法按新02J01第8页的楼26施工。低温热水辐射采暖楼面。内墙面地下室均为白色涂料，卫生间均为瓷砖墙面，其它房间均为乳胶漆墙面。地下室顶棚均为刷涂料，其它房间均为乳胶漆。门窗：FM型门为防火门，M1—M5型门为成品木门；M6、M7为不锈钢；外门窗为中立口安装，内门与开启方向墙面取平，台阶：花岗岩板台阶。散水：散水按新02J01-散-1页-2做法施工，宽度1000mm。铁艺：楼梯扶手，其高度均为1050mm、栏杆离地面100高度内不应留空。所有栏杆均为不锈钢制品。电气：有电力、照明、接地、电视、电话、网络系统。共配电为三级负荷采用220V/380V低压进线。进出电力电缆直埋，接线盒、插座暗装，配电箱暗装。各线路管沿墙和楼板暗敷设。采用TN-S保护接地系统，利用基础做联合接地，实测电阻小于1欧姆。电话采取市话直通用户方式，穿SC管埋地引入电话总接线箱。电视只预埋管线。三、施工准备工作3.1主要劳力和机具计划表：第5页共125页第4页共125页编号：时间：2021年x月x日书山有...
