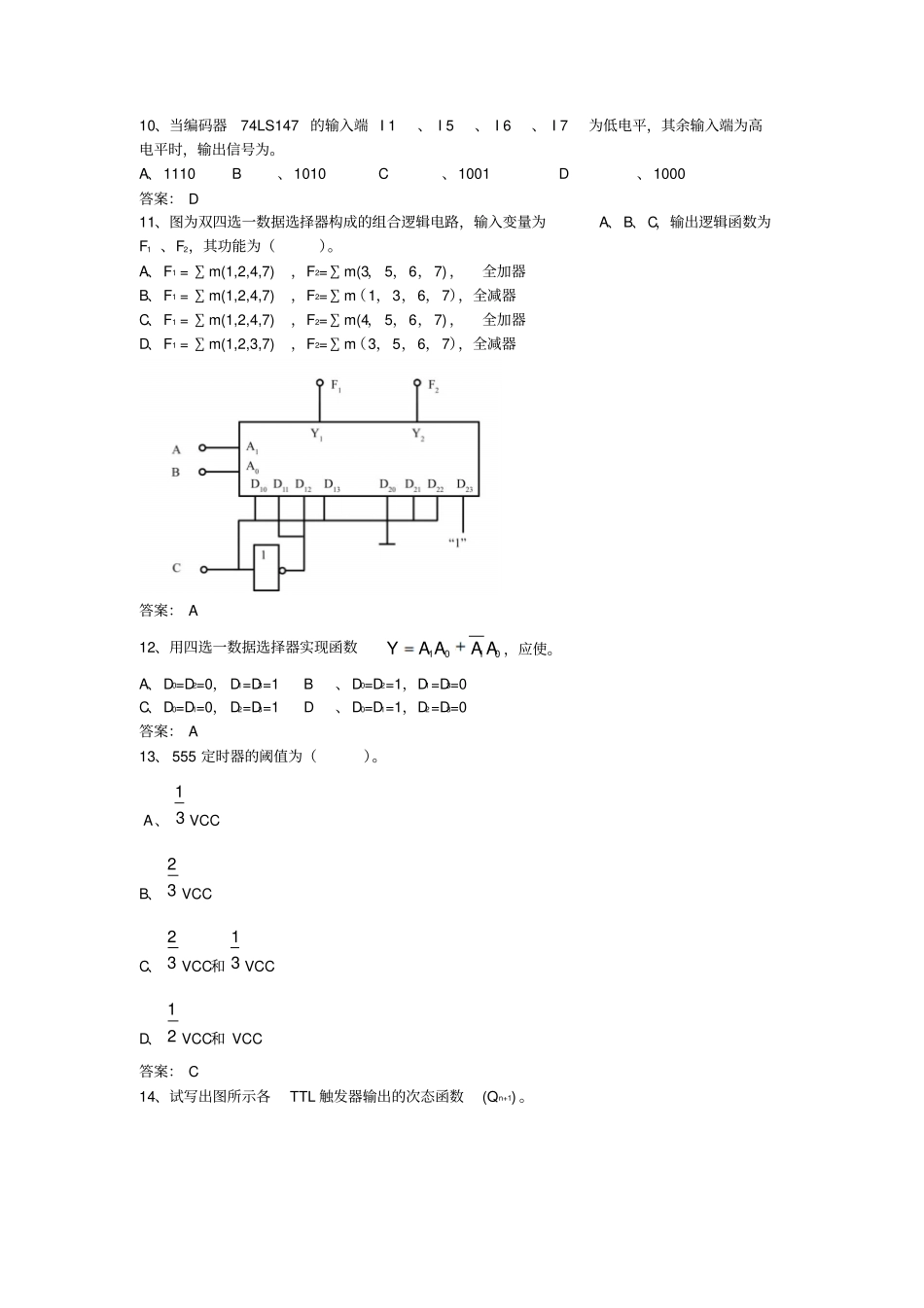

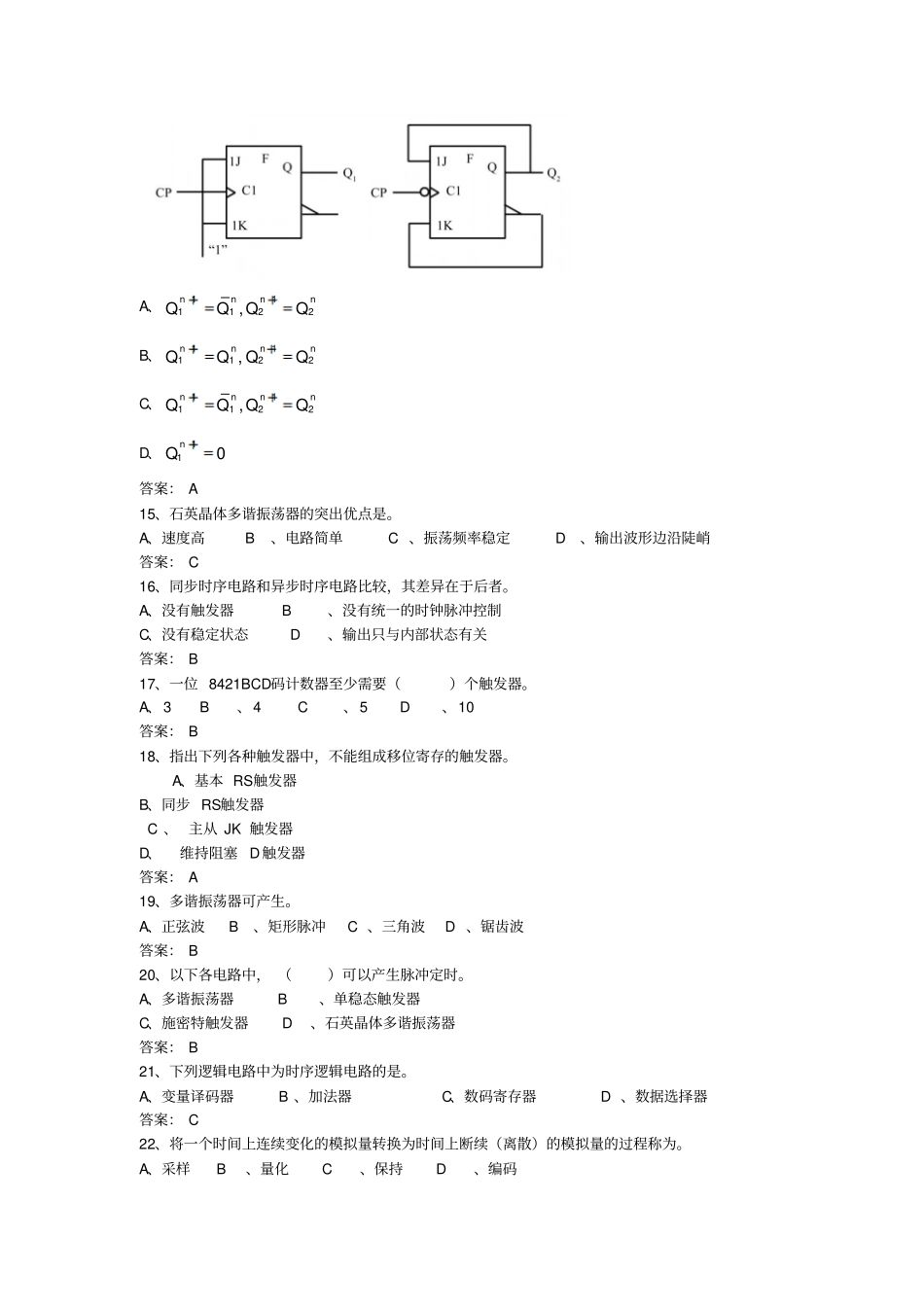

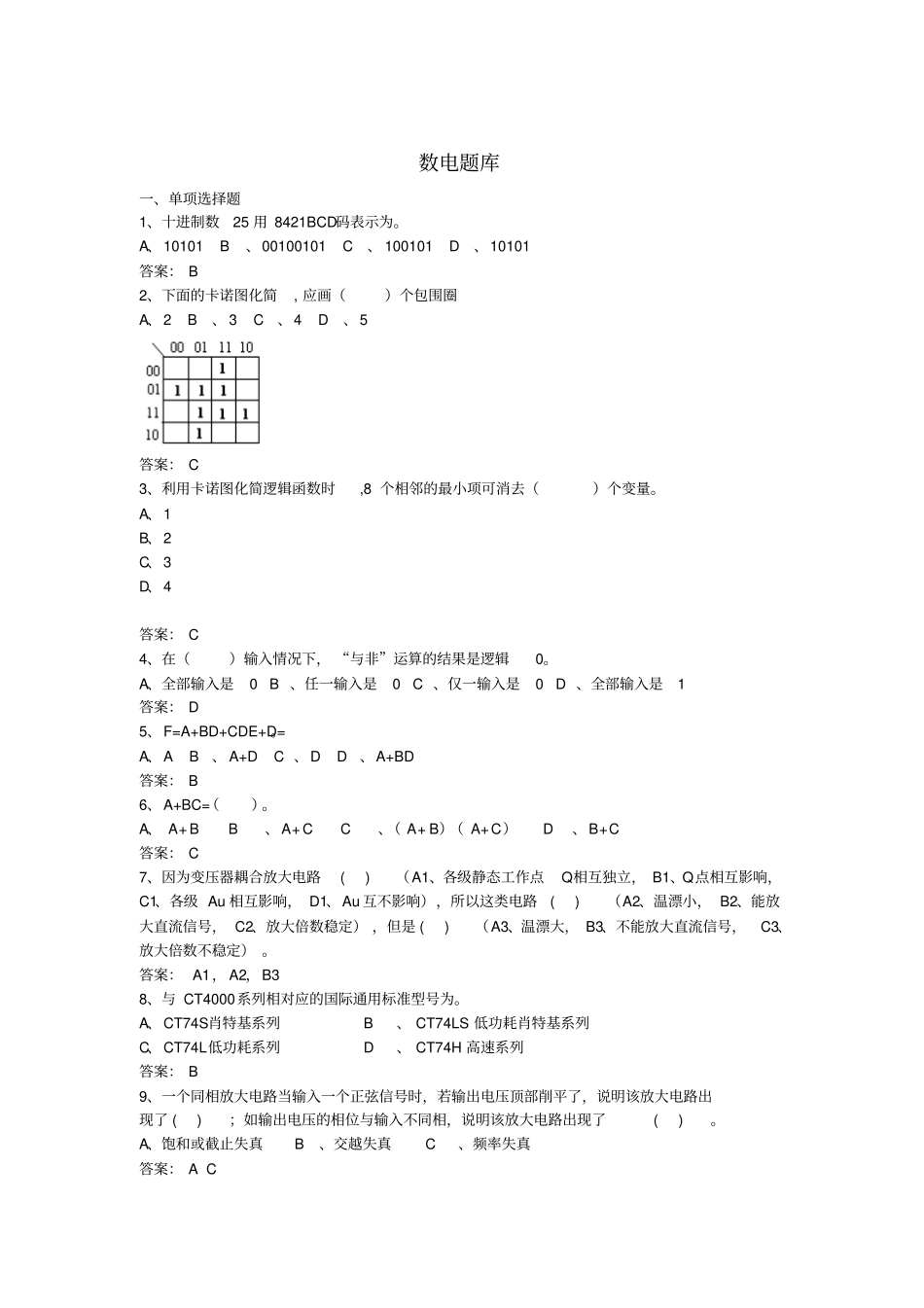

数电题库一、单项选择题1、十进制数25用8421BCD码表示为。A、10101B、00100101C、100101D、10101答案：B2、下面的卡诺图化简,应画（）个包围圈A、2B、3C、4D、5答案：C3、利用卡诺图化简逻辑函数时,8个相邻的最小项可消去（）个变量。A、1B、2C、3D、4答案：C4、在（）输入情况下，“与非”运算的结果是逻辑0。A、全部输入是0B、任一输入是0C、仅一输入是0D、全部输入是1答案：D5、F=A+BD+CDE+D=。A、AB、A+DC、DD、A+BD答案：B6、A+BC=（）。A、A+BB、A+CC、（A+B）（A+C）D、B+C答案：C7、因为变压器耦合放大电路()（A1、各级静态工作点Q相互独立，B1、Q点相互影响，C1、各级Au相互影响，D1、Au互不影响），所以这类电路()（A2、温漂小，B2、能放大直流信号，C2、放大倍数稳定），但是()（A3、温漂大，B3、不能放大直流信号，C3、放大倍数不稳定）。答案：A1，A2，B38、与CT4000系列相对应的国际通用标准型号为。A、CT74S肖特基系列B、CT74LS低功耗肖特基系列C、CT74L低功耗系列D、CT74H高速系列答案：B9、一个同相放大电路当输入一个正弦信号时，若输出电压顶部削平了，说明该放大电路出现了()；如输出电压的相位与输入不同相，说明该放大电路出现了()。A、饱和或截止失真B、交越失真C、频率失真答案：AC10、当编码器74LS147的输入端I1、I5、I6、I7为低电平，其余输入端为高电平时，输出信号为。A、1110B、1010C、1001D、1000答案：D11、图为双四选一数据选择器构成的组合逻辑电路，输入变量为A、B、C，输出逻辑函数为F1、F2，其功能为（）。A、F1=∑m(1,2,4,7)，F2=∑m(3，5，6，7)，全加器B、F1=∑m(1,2,4,7)，F2=∑m（1，3，6，7），全减器C、F1=∑m(1,2,4,7)，F2=∑m(4，5，6，7)，全加器D、F1=∑m(1,2,3,7)，F2=∑m（3，5，6，7），全减器答案：A12、用四选一数据选择器实现函数1010YAAAA，应使。A、D0=D2=0，D1=D3=1B、D0=D2=1，D1=D3=0C、D0=D1=0，D2=D3=1D、D0=D1=1，D2=D3=0答案：A13、555定时器的阈值为（）。A、13VCCB、23VCCC、23VCC和13VCCD、12VCC和VCC答案：C14、试写出图所示各TTL触发器输出的次态函数(Qn+1)。A、111122,nnnnQQQQB、111122,nnnnQQQQC、111122,nnnnQQQQD、110nQ答案：A15、石英晶体多谐振荡器的突出优点是。A、速度高B、电路简单C、振荡频率稳定D、输出波形边沿陡峭答案：C16、同步时序电路和异步时序电路比较，其差异在于后者。A、没有触发器B、没有统一的时钟脉冲控制C、没有稳定状态D、输出只与内部状态有关答案：B17、一位8421BCD码计数器至少需要（）个触发器。A、3B、4C、5D、10答案：B18、指出下列各种触发器中，不能组成移位寄存的触发器。A、基本RS触发器B、同步RS触发器C、主从JK触发器D、维持阻塞D触发器答案：A19、多谐振荡器可产生。A、正弦波B、矩形脉冲C、三角波D、锯齿波答案：B20、以下各电路中，（）可以产生脉冲定时。A、多谐振荡器B、单稳态触发器C、施密特触发器D、石英晶体多谐振荡器答案：B21、下列逻辑电路中为时序逻辑电路的是。A、变量译码器B、加法器C、数码寄存器D、数据选择器答案：C22、将一个时间上连续变化的模拟量转换为时间上断续（离散）的模拟量的过程称为。A、采样B、量化C、保持D、编码答案：A23、下列A/D转换器速度最慢的是（）。A．逐次逼近型A/D转换器B．双积分型A/D转换器C．并行比较型A/D转换器答案：B24、312位双积分型A/D转换器中计数器的容量为（）。A、1999B、2999C、3999D、3000答案：A25、随机存取存储器RAM中的内容，当电源断掉后又接通，存储器中的内容。A、全部改变B、全部为1C、不确定D、保持不变答案：C26、某EPROM有8位数据线、13位地址线，则其存储容量为。A、16KBB、8KBC、8KBD、64KB答案：B27、共模抑制比等于（）之比。A、差模输入电压与共模输入电压B、输出信号电压中差模分量与共模分量C、差模电压放大倍数与共模电压放大倍数答案：C28、4位倒T型电阻网络DAC的电阻网络的电阻取值有（）种。A、1B、2C、4D、8答案：B29、当用异步I/O输出结构的PAL设计逻辑电路时，它们相当于。A、组合逻辑电路B、时序逻辑电路C、存储器D、数模转换器答案：A30、一个无符号4位权电阻DAC，最低位处的...
