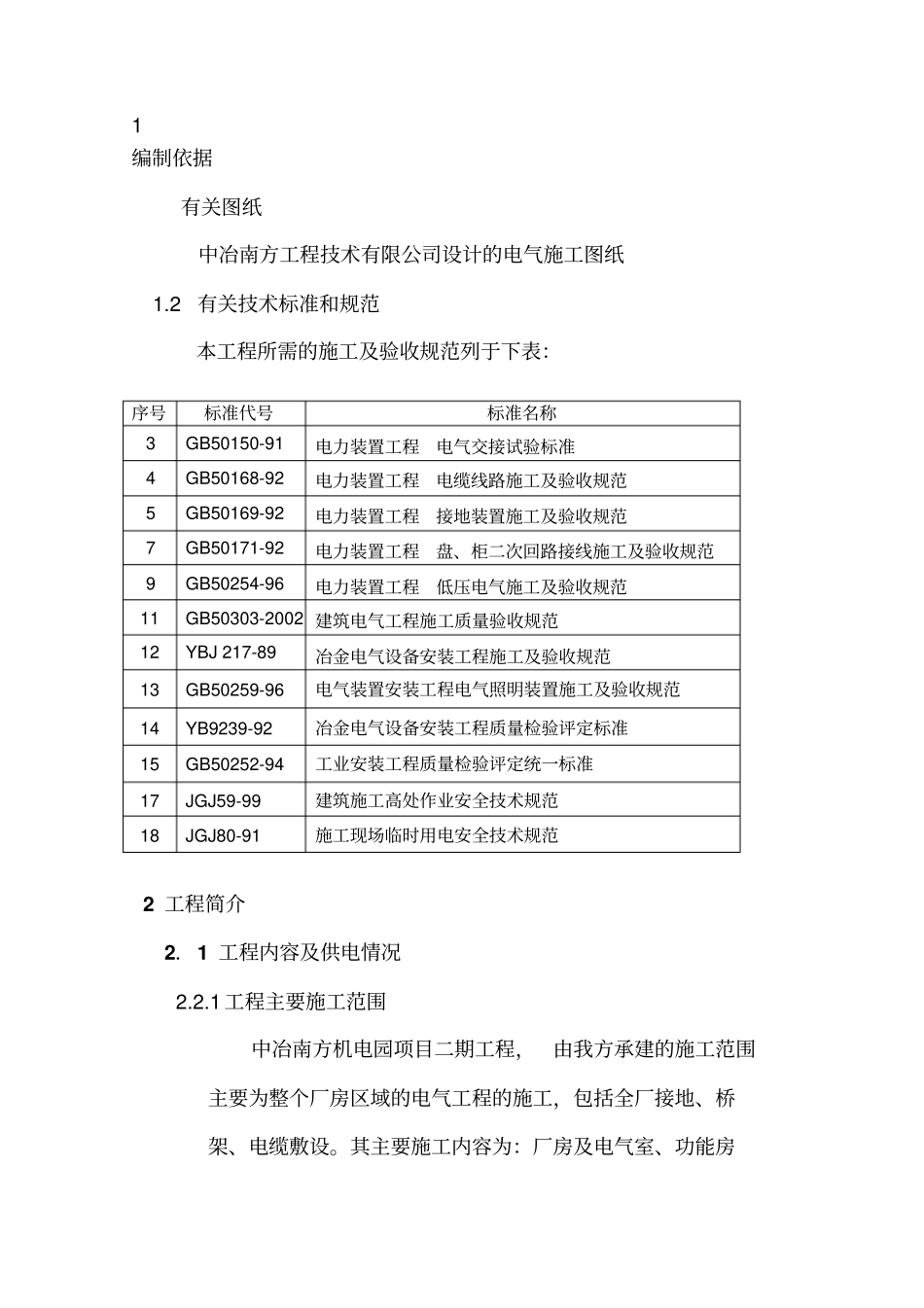

1编制依据有关图纸中冶南方工程技术有限公司设计的电气施工图纸1.2有关技术标准和规范本工程所需的施工及验收规范列于下表：序号标准代号标准名称3GB50150-91电力装置工程电气交接试验标准4GB50168-92电力装置工程电缆线路施工及验收规范5GB50169-92电力装置工程接地装置施工及验收规范7GB50171-92电力装置工程盘、柜二次回路接线施工及验收规范9GB50254-96电力装置工程低压电气施工及验收规范11GB50303-2002建筑电气工程施工质量验收规范12YBJ217-89冶金电气设备安装工程施工及验收规范13GB50259-96电气装置安装工程电气照明装置施工及验收规范14YB9239-92冶金电气设备安装工程质量检验评定标准15GB50252-94工业安装工程质量检验评定统一标准17JGJ59-99建筑施工高处作业安全技术规范18JGJ80-91施工现场临时用电安全技术规范2工程简介2．1工程内容及供电情况2.2.1工程主要施工范围中冶南方机电园项目二期工程，由我方承建的施工范围主要为整个厂房区域的电气工程的施工，包括全厂接地、桥架、电缆敷设。其主要施工内容为：厂房及电气室、功能房照明、接地系统安装；厂房吊车滑触线电源安装、公路照明、通讯、网络设备安装工作。2．2工程主要实物量序号名称单位数量备注3低压配电柜MCC柜台8已到图6动力箱照明箱台81已到图7配管公里10计约8铁构件吨6计约9电缆桥架米2900计约10灯具套523已到图11电缆公里45计约3项目施工组织3.1项目管理为搞好该工程的建设，真正做到责、权、利结合，调动各层次的积极性，达到优质、快速、低耗、安全的经营目标，对该工程施工实行项目管理。4施工总体部署4.1工程建设目标以最优的质量、最短的工期、最低的造价、最佳的服务，完成该工程。4.1.1工期目标采用新工艺、新机具,运用网络技术和现代化管理手段，最大限度地缩短工期，超前施工准备，紧凑组织，合理穿插，立体交叉，我们确保在2012年2月15日完成本项工程。4.1.2质量目标以ISO9000<质量管理与质量保证>标准，建立建全工程质量保证体系，完善质量管理制度，建立有效的质量控制系统，进行全面质量管理(TQC)。精心组织，严格苛求，消灭通病，一次成优。达到冶金工业优质工程奖标准等级。信守合同，顾客满意。工程合格率100%，主体单位工程全部优良，一次试车成功率100%。争创优质工程。4.1.3安全目标贯彻“安全第一，预防为主”的方针，严格安全生产管理，落实安全生产规程和责任制，杜绝违章指挥和违章作业，安全措施有的放矢，确保无工亡事故、无中伤事故、无恶性险肇事故、无重大机械事故、无重大火灾交通事故。创无事故的安全目标。4.2施工部署①施工准备阶段施工技术及管理人员到位，熟悉图纸、规范，作好图纸自审、会审工作，编制具体的施工方案，向施工人员作技术交底。建设好现场大临，并准备好施工机具和施工材料，安排好各阶段的施工人员，必要时进行技术培训，根据业主及总包方的要求，办理开工前的各种手续。②配合土建阶段：根据现场土建施工情况，作好基础配管及接地等配合工作。③设备安装阶段：该阶段是本工程的重点，也是决定工期的关键阶段，电气施工的主要任务大都集中在这一阶段。本阶段具体施工部署如下：A、坚持供电先行的原则，变电所和配电室为设备和电缆等集中场所，应首先做好该场所的施工准备工作。电气室条件一旦成熟，即可进行该区域内的电缆桥架及照明灯具的安装工作，电气室条件一出来就立即组织拼抢设备安装和电缆敷设，为调试尽早上场创造条件。B、在电气室电缆桥架施工的同时，做好外部电缆桥架的施工准备工作。电气室电缆桥架安装工作结束后，转入现场的电缆桥架的安装。C、与机械设备密切配合，同时进行管线的施工。④调试、试车阶⑤无负荷联动试车阶段：单体试车合格后，进行无负荷联动试车，按自动化控制无负荷联动依次组织试车。无负荷联动试车合格后，交由业主组织负荷试车。作为施工单位，应主动做好联动试车技术指导工作。4.2.1资源准备：拟投入本工程的资源准备电气施工机械设备计划序号名称规格型号数量国别产地备注1汽车22液压平板小车3吨23卷扬机JK-2.2吨24搬边机15套丝机∮10026煨管机∮100电动液压3上海7液压开孔器3武汉8施工用电计量保护箱带漏电...
