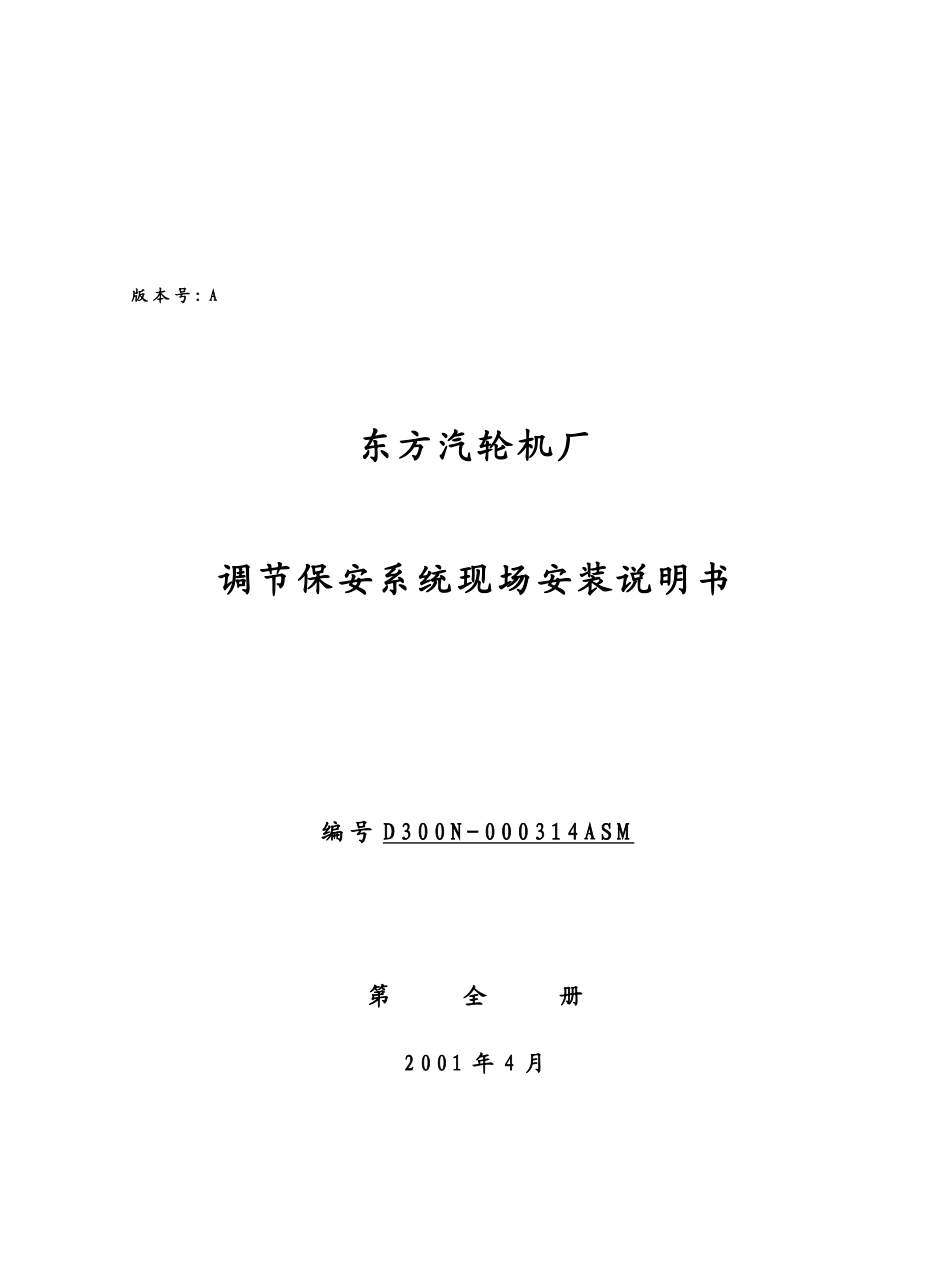

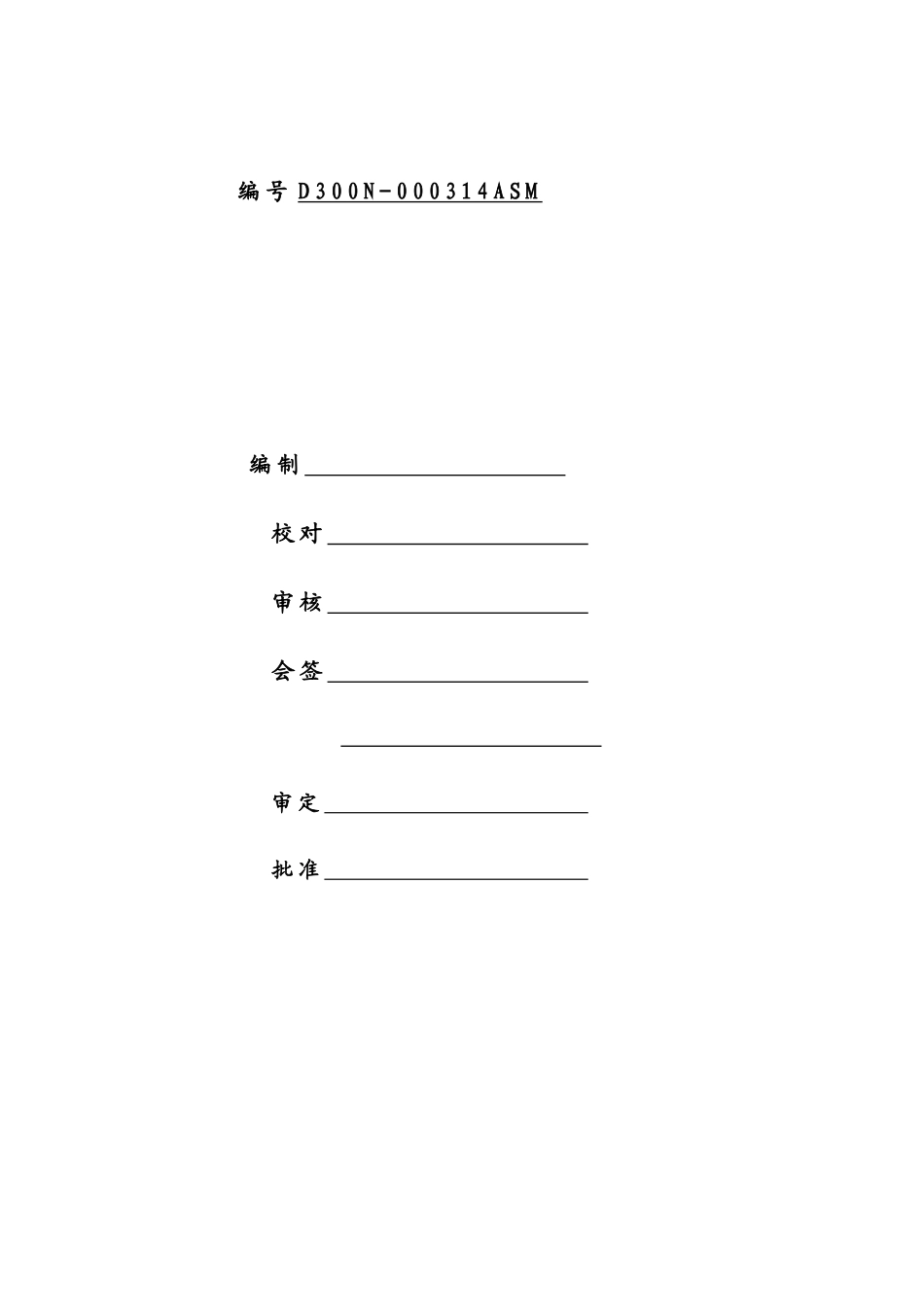

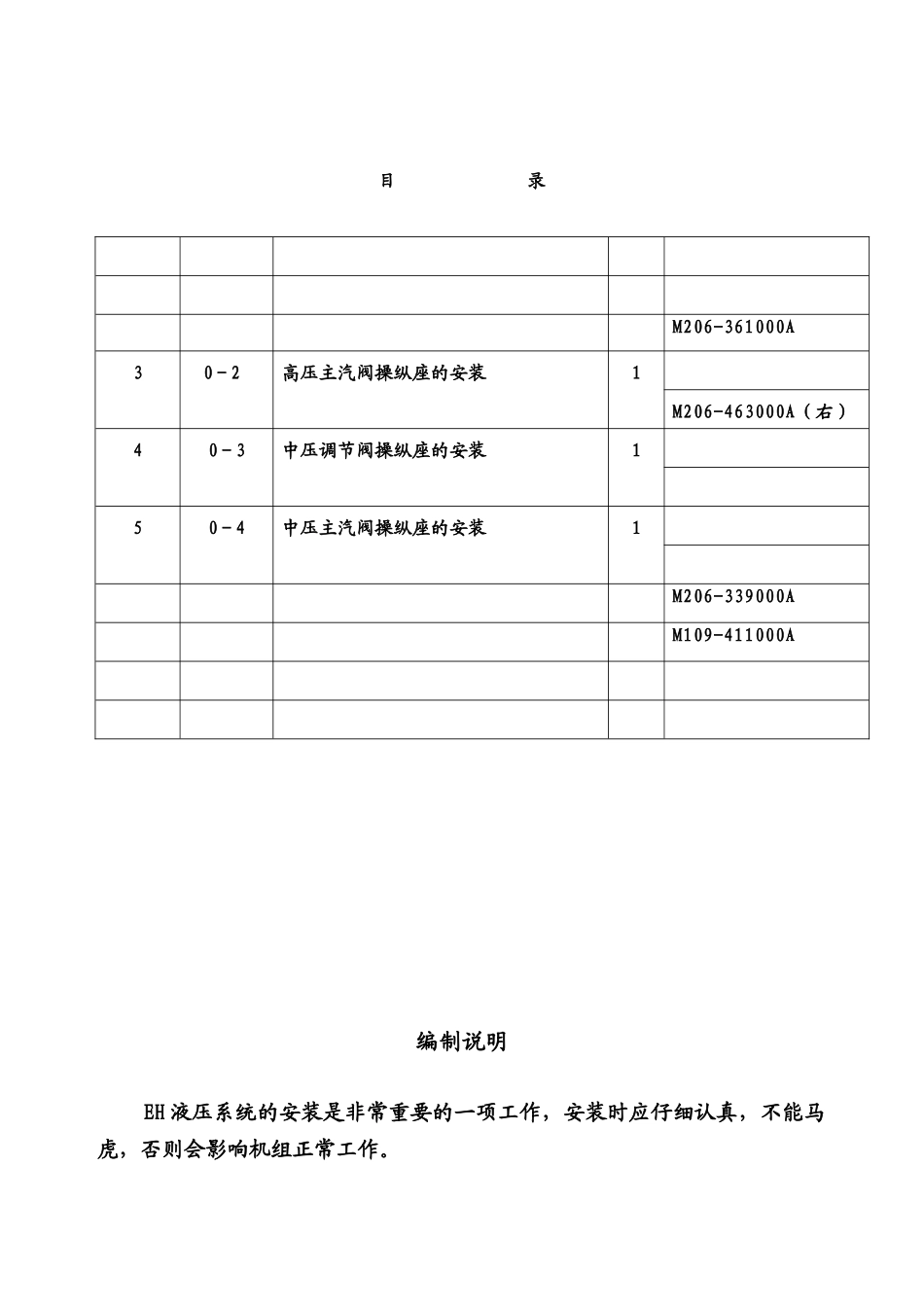

版本号:A东方汽轮机厂调节保安系统现场安装说明书编号D300N-000314ASM第全册2001年4月编号D300N-000314ASM编制校对审核会签审定批准目录M206-361000A30-2高压主汽阀操纵座的安装1M206-463000A（右）40-3中压调节阀操纵座的安装150-4中压主汽阀操纵座的安装1M206-339000AM109-411000A编制说明EH液压系统的安装是非常重要的一项工作，安装时应仔细认真，不能马虎，否则会影响机组正常工作。在现场安装前，现场人员应认真熟悉制造厂、设计院的相关图样资料，本说明仅仅是对上述图纸资料的补充，不能代替相关的图纸、资料。其中操纵座和油动机及阀门的形状尺寸详见各相应的图样。在现场拆装各操纵座弹簧罩时，应特别注意人身安全，要慢慢地施放弹簧预紧力，以防零件弹出打伤人和物。0-1高压调节阀操纵座的安装(M206-361000A)1厂内总装参见高压调节阀操纵座(M206-361000A)图样的技术及工艺要求，进行装配。2现场装配在与高压主汽调节阀总装时，在调节阀全关状态下：2.1检查并保证图中尺寸b=372mm,同时保证杠杆（件1、件2）处于水平位置（可通过配准垫环M201.361.111和调整垫片（件7）的厚度来满足）。2.2在高压调节阀油动机和油动机支架符合各自安装要求的情况下，配钻φ10H7销孔装入销（件71），且两端三点冲牢。同时调整连杆(M201.361.128)长度，保证图中尺寸a=f,以180∽230kgf.m的力矩拧紧螺母(M201.361.127)和螺母(M201.361.129)，止动垫片锁紧后，分别配钻φ6H7销孔和φ8H7销孔，装入销（件30、件77），且两端三点冲牢。3现场若需要解体高压调节阀操纵座时，必须严格按高压调节阀操纵座(M206-361000A)图纸的厂内总装技术要求进行。0-2高压主汽阀操纵座的安装(M206-462000A（左）、M206-463000A（右）)1厂内总装参见高压主汽阀操纵座（M206-462000A（左）、M206-463000A（左））图样的技术要求，进行装配。2现场装配高压主汽阀操纵座在与高压主汽阀油动机、高压主汽阀装配时：2.1与高压主汽阀油动机连接时，先确认油动机活塞处于油缸底部，检查并保证图中尺寸a=0(可通过调整环（件6）的厚度来满足)。2.3与高压主汽阀连接时，先确认在主汽阀全关状态下，检查在装上调整垫块（件3）并把紧各连接件时，导向座(M206-462400A)应从下止点上行10mm,(可通过调整垫块（件3）的厚度来满足)。3现场若需要解体高压主汽阀操纵座时，必须严格按高压主汽阀操纵座（M206-462000A（左）、M206-463000A（右））图样的技术要求进行。左、右高压主汽阀操纵座的安装要求，完全一样。0-3中压调节阀操纵座的安装(M237-363000A（左）、M237-364000A（右）)1厂内总装参见中压调节阀操纵座（M237-363000A（左）、M237-364000A（右））图样的技术要求，进行装配。2现场装配中压调节阀操纵座与中压调节阀油动机、中压调节阀装配：2.1与中压调节阀油动机连接时，先确认油动机活塞处于油缸底部，检查并保证图中尺寸b值为调整套的厚度(可通过调整套（M237-364100A005）的厚度来满足)。2.4与中压调节阀连接时，先确认中压调节阀处于全关状态，检查在装上调整套（M237-364100A003）并把紧各连接件时，退出特制螺栓（M237-364100A014），弹簧座(M237-364120A)、油动机活塞应从下止点上行10mm,(可通过调整套（M237-364100A003）的厚度来满足)。3现场若需要解体中压调节阀操纵座时，必须严格按高压主汽阀操纵座（M237-363000A（左）、M237-364000A（右））图样的技术要求进行。左、右中压调节阀操纵座的安装要求，完全一样。0-4中压主汽阀操纵座的装配(M237-463000A（左）、M237-464000A（右）)1厂内总装参见中压主汽阀操纵座（M237-463000A（左）、M237-464000A（右））图样的技术要求，进行装配。2现场装配2.1在中压主汽阀处于全关状态：2.2保证图中尺寸H=108.5mm时,弹簧座（件⑨）及油动机活塞处于下止点，检查套环（件74）的厚度是否正确（必要时可修配套环（件74）的厚度来满足）。2.3调整连杆（件⑤），拉杆（件25）保证图中尺寸e=10±1mm,及弹簧座（件⑨）及油动机活塞从下止点上行10mm。2.4在调整拉杆（件25）时,应尽量满足m1=m2,n1=n2.2.5在热态调整完毕后，分别配钻φ8H7销孔和φ6H7销孔，装入销（件20、件21）...
