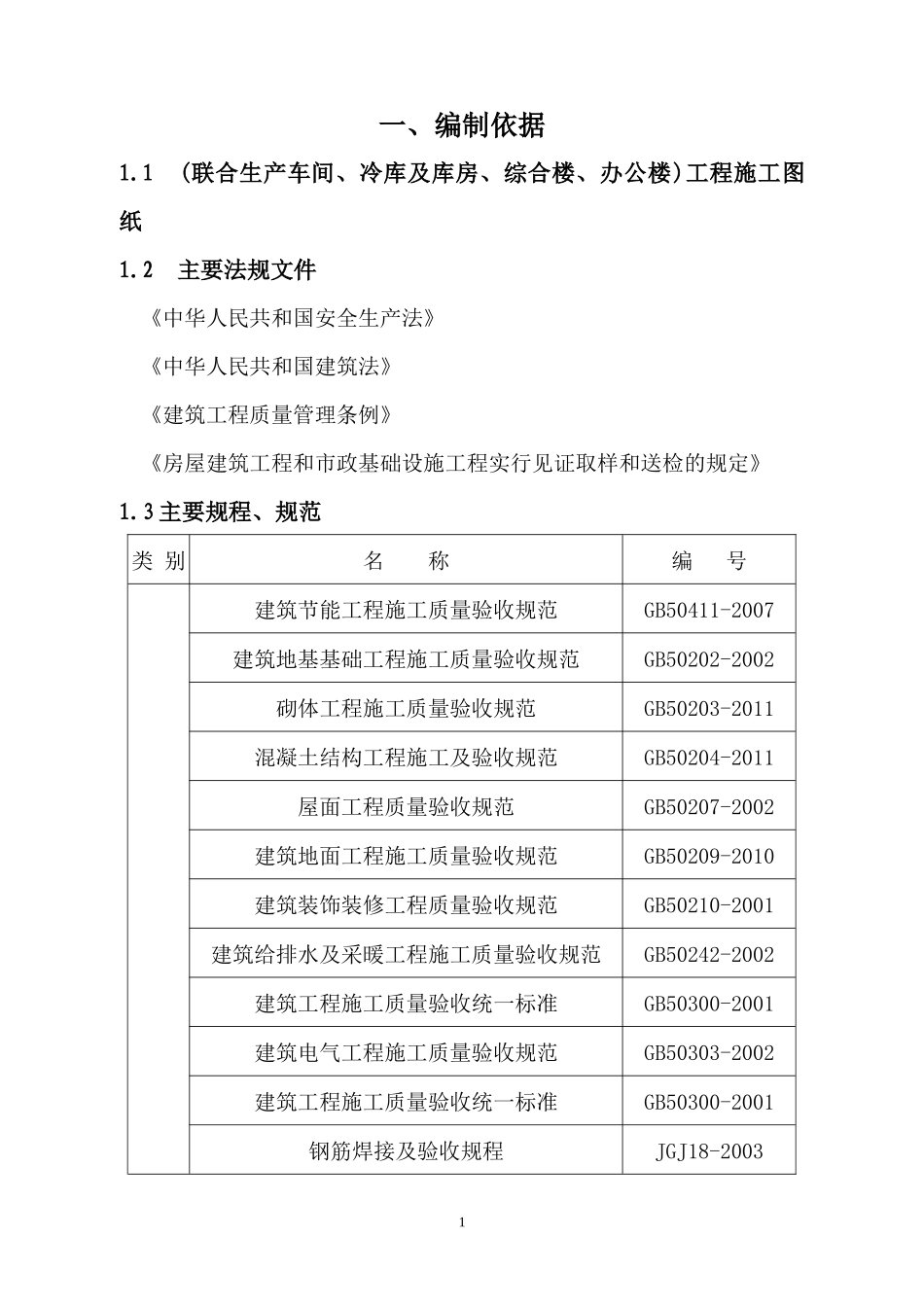

一、编制依据1.1(联合生产车间、冷库及库房、综合楼、办公楼)工程施工图纸1.2主要法规文件《中华人民共和国安全生产法》《中华人民共和国建筑法》《建筑工程质量管理条例》《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》1.3主要规程、规范类别名称编号建筑节能工程施工质量验收规范GB50411-2007建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2011混凝土结构工程施工及验收规范GB50204-2011屋面工程质量验收规范GB50207-2002建筑地面工程施工质量验收规范GB50209-2010建筑装饰装修工程质量验收规范GB50210-2001建筑给排水及采暖工程施工质量验收规范GB50242-2002建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-2002建筑工程施工质量验收统一标准GB50300-2001钢筋焊接及验收规程JGJ18-20031《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011建筑工程冬期施工规程JGJ130-2011钢筋机械连接通用规程JGJ107-2010地方河北省建筑地基承载力技术规范DB13(J)T48-2005河北省工程建设标准建筑工程技术资料管理规程DB13(J)35-2002民用建筑节能工程质量验收规程DB13（J）52-20051.4图纸要求各节点主要图集二、工程概况2.1工程概况工程名称：建设地点：建设单位：设计单位：建设规模：2.2设计概况：2.2.1结构设计本工程采用长螺旋钻孔压灌桩，桩径D=400。基础垫层标号为C10、桩身混凝土标号为C30，承台及承台拉梁均采用C30混凝土，框架柱梁、板、梯采用C30混凝土。其中，综合楼工程抗震等级为三级，主体结构设计使用年限50年。此建筑地上五层，局部六层，其各楼层结构顶标高为一层4.1m、二层7.7m、三2层11.3m、四层14.9m、五层18.6m、六层22.8m,现浇板为100mm厚。在10-11轴和F-G轴中间设计有宽100mm的伸缩缝。联合生产车间、冷库及库房单项工程上部为轻钢及框架结构，合理使用年限轻钢为25年，框架为50年。抗震设防烈度为7度。2.2.2建筑设计综合办公楼工程A、该工程填充墙采用大孔轻集料砌块，所有砌块填充墙均待主体结构完成后方可砌筑或安装，外墙为250厚，内墙为200厚，采用M>5.0专用砂浆砌筑。±0.000标高以下墙采用混凝土实心砖。B、①本工程所用外门窗采用65系列白色塑钢框，中空玻璃，空气层12厚。②内门采用木门，门窗玻璃厚度不小于5mm。卫生间采用磨砂玻璃。③除特殊注明者外，管井、电井门立樘应与开启方向墙外皮齐，其他门窗均立墙中。④外窗开启扇均设隐形紗扇。C、外墙节能保温材料选用70厚聚苯板。外门窗框洞口周边侧墙及女儿墙、雨篷、空调室外机搁板等外墙挑出构件采取阻断热桥的措施是在节点处抹30厚自调温相变保温浆料。D、各节点、工序做法表名称做法备注各色外墙漆05J3-1A1-A15保温层为70mm厚聚苯板各色外墙面砖05J3-1D16-D27保温层为70mm厚聚苯板名称做法备注平屋面（不上05J1屋13保温层为70mm厚挤塑板3人）防水层为两道各3mm厚高聚物改性沥青卷材防水平屋面（上人）05J1屋6坡屋面祥A-A剖面图上人屋面面层为150*150广场砖4工程做法表05J1部位房间地面（楼面）内墙面顶棚踢脚备注楼梯间P14-地25P28-楼13花岗石楼地面50厚P39-内墙5P82-涂24P67-顶3P82-涂24P62-踢30踢脚材质为花岗岩管井及电井P12-地1P26-楼1水泥砂浆楼地面20厚P39-内墙6P67-顶1厨房、餐厅卫生间、浴室LD77-地72ALD77-楼72A低温辐射采暖地面110厚P40-内墙8P73-顶25结构降板130mm职工活动中心低温辐射采暖地面（110厚）复合木地板面层选自05J909P39-内墙5P82-涂24二次设计P64-踢38取消第3条防水层其他房间及走廊LD77-地72ALD77-楼72A低温辐射采暖地面110厚P39-内墙5P82-涂24P67-顶3P82-涂24P61-踢23取消第3条防水层5建筑构、配件表类别名称标准图编号备注室外散水05J9-1-3/P57900宽，设防冻涨层无障碍坡道05J13-4/P15设防冻涨层无障碍坡道栏杆05J13-1/P17雨篷参05J6-1/P24尺寸详平立剖面图台阶参05J9-1-1E/P67尺寸详平面图，设防冻涨层坡道参05J9-1-11/P59尺寸详平面图，设防冻涨层残疾人提示盲道05J13-2/P6、4/P6成品，用于一层入口钢雨棚专业厂家制作安装花池05J9-2-1b/43室内楼梯栏杆扶手05J8-2/P47残疾人提示盲道05J13-2...
