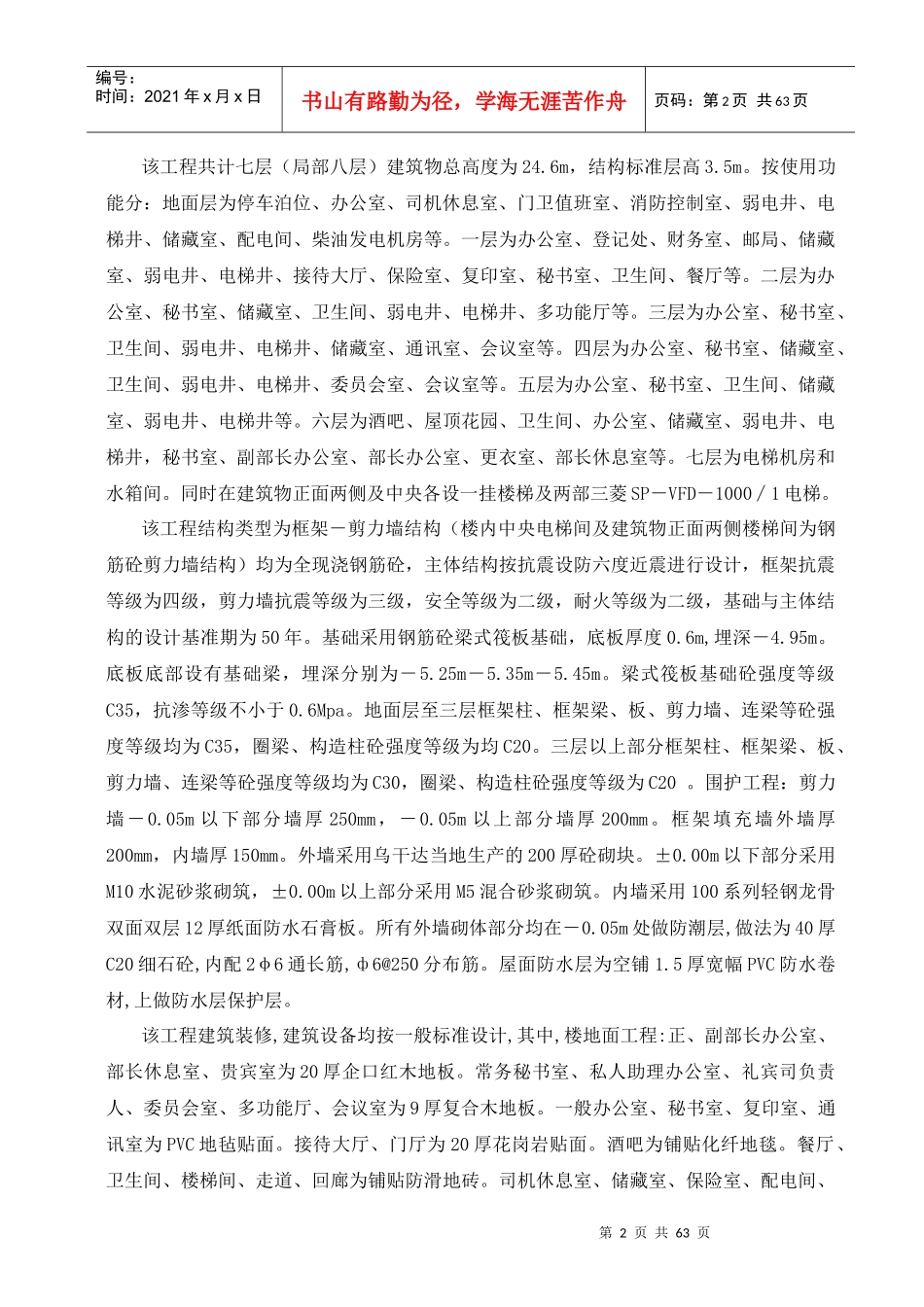

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页乌干达外交部办公楼施工组织设计一、编制依据1、援乌干达共和国外交部办公楼项目招标文件。2、机械工业部第二设计院援乌干达共和国外交部办公楼项目施工图。3、我国目前现行的施工验收规范、规程：（1）GB50202-2002《建筑地基基础施工质量验收规范》。（2）GB50203-2002《砌体工程施工质量验收规范》。（3）GB50204-2002《砼结构工程施工质量验收规范》。（4）GB50207-2002《屋面工程质量验收规范》。（5）GB50209-2002《建筑地面工程施工质量验收规范》。（6）GB50210-2001《建筑装饰装修工程质量验收规范》。（7）GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》。（8）GB50303-2002《建筑电气安装工程施工质量验收规范》。（9）《智能建筑工程施工质量验收规范》。4、国家外经贸部援发［1999］第188号文《对外援助成套项目施工管理办法》、《对外援助成套项目工程概算编制办法》、《对外援助成套项目质量检验评定和验收办法》等八个文件。5、业《质量保证手册》及《程序文件》。二、工程概况及施工特点1、工程概况乌干达共和国外交部办公楼项目，是根据中华人民共和国政府和乌干达共和国政府2001年7月27日换文规定，我国政府同意承担援乌干达外交部办公楼项目。乌干达共和国位于非洲东部，国土大部分为高原，湖泊众多，雨水丰沛，有“东非高原水乡”之称。除西部属热带雨林气候外，大部分属热带高原气候，气候温和，年平均气温在22℃左右.乌干达共和国外交部办公楼项目位于乌干达共和国首都坎帕拉市市中心财政大楼附近,地理位置优越,交通便利,其东临APOLOKAGWA路,南临KIMATHEAVENU路,西面为COVILLE大街,总占地面积约1018.9m2,总建筑面积5975.52m2。第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页该工程共计七层（局部八层）建筑物总高度为24.6m，结构标准层高3.5m。按使用功能分：地面层为停车泊位、办公室、司机休息室、门卫值班室、消防控制室、弱电井、电梯井、储藏室、配电间、柴油发电机房等。一层为办公室、登记处、财务室、邮局、储藏室、弱电井、电梯井、接待大厅、保险室、复印室、秘书室、卫生间、餐厅等。二层为办公室、秘书室、储藏室、卫生间、弱电井、电梯井、多功能厅等。三层为办公室、秘书室、卫生间、弱电井、电梯井、储藏室、通讯室、会议室等。四层为办公室、秘书室、储藏室、卫生间、弱电井、电梯井、委员会室、会议室等。五层为办公室、秘书室、卫生间、储藏室、弱电井、电梯井等。六层为酒吧、屋顶花园、卫生间、办公室、储藏室、弱电井、电梯井，秘书室、副部长办公室、部长办公室、更衣室、部长休息室等。七层为电梯机房和水箱间。同时在建筑物正面两侧及中央各设一挂楼梯及两部三菱SP－VFD－1000∕1电梯。该工程结构类型为框架－剪力墙结构（楼内中央电梯间及建筑物正面两侧楼梯间为钢筋砼剪力墙结构）均为全现浇钢筋砼，主体结构按抗震设防六度近震进行设计，框架抗震等级为四级，剪力墙抗震等级为三级，安全等级为二级，耐火等级为二级，基础与主体结构的设计基准期为50年。基础采用钢筋砼梁式筏板基础，底板厚度0.6m,埋深－4.95m。底板底部设有基础梁，埋深分别为－5.25m－5.35m－5.45m。梁式筏板基础砼强度等级C35，抗渗等级不小于0.6Mpa。地面层至三层框架柱、框架梁、板、剪力墙、连梁等砼强度等级均为C35，圈梁、构造柱砼强度等级为均C20。三层以上部分框架柱、框架梁、板、剪力墙、连梁等砼强度等级均为C30，圈梁、构造柱砼强度等级为C20。围护工程：剪力墙－0.05m以下部分墙厚250mm，－0.05m以上部分墙厚200mm。框架填充墙外墙厚200mm，内墙厚150mm。外墙采用乌干达当地生产的200厚砼砌块。±0.00m以下部分采用M10水泥砂浆砌筑，±0.00m以上部分采用M5混合砂浆砌筑。内墙采用100系列轻钢龙骨双面双层12厚纸面防水石膏板。所有外墙砌体部分均在－0.05m处做防潮层,做法为40厚C20细石砼,内配2φ6通长筋,ф6@250分布筋。屋面防水层为空铺1.5厚宽幅PVC防水卷材,上做防水层保护层。该工程建筑装...
