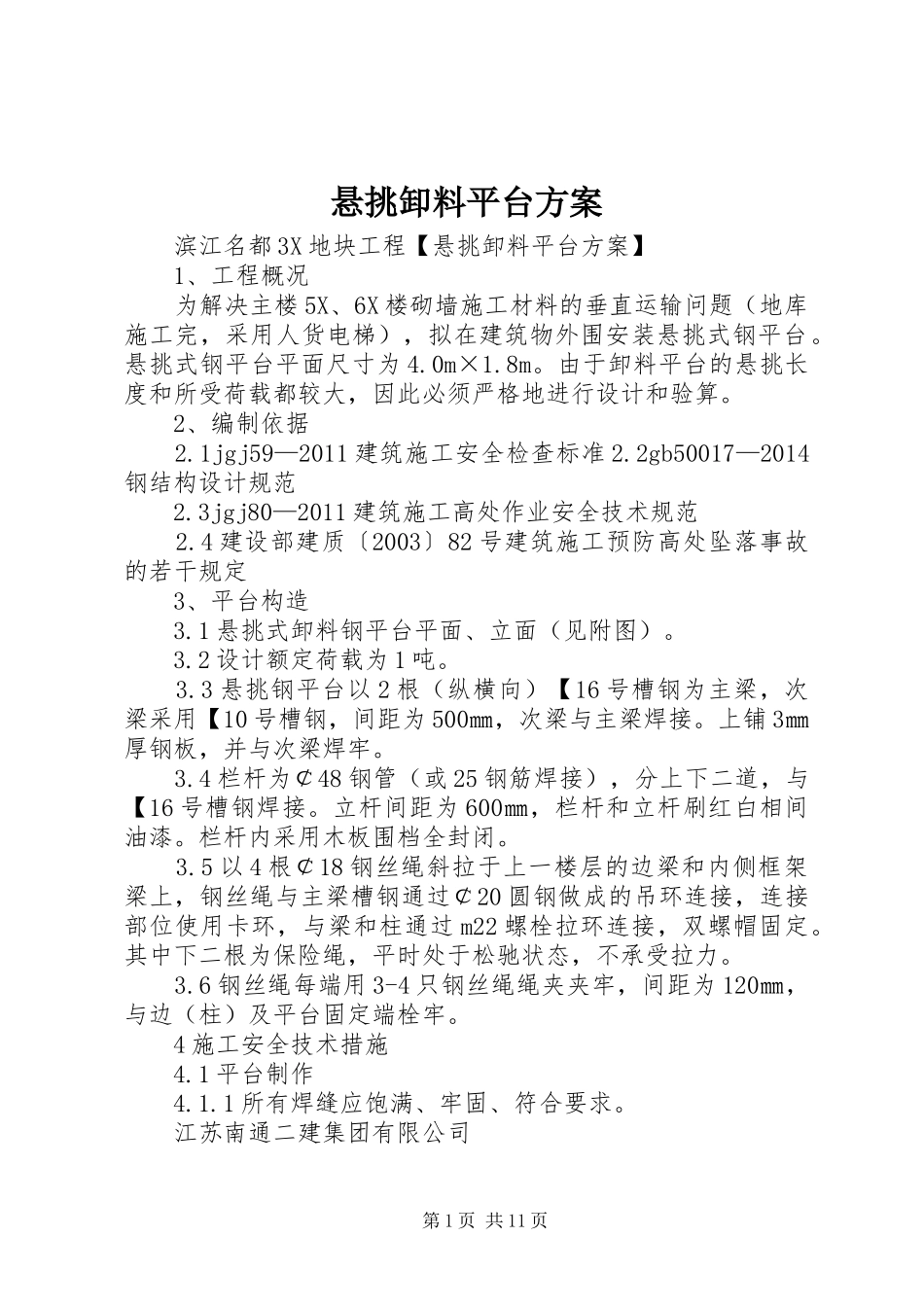

悬挑卸料平台方案滨江名都3X地块工程【悬挑卸料平台方案】1、工程概况为解决主楼5X、6X楼砌墙施工材料的垂直运输问题（地库施工完，采用人货电梯），拟在建筑物外围安装悬挑式钢平台。悬挑式钢平台平面尺寸为4.0m×1.8m。由于卸料平台的悬挑长度和所受荷载都较大，因此必须严格地进行设计和验算。2、编制依据2.1jgj59—2011建筑施工安全检查标准2.2gb50017—2014钢结构设计规范2.3jgj80—2011建筑施工高处作业安全技术规范2.4建设部建质〔2003〕82号建筑施工预防高处坠落事故的若干规定3、平台构造3.1悬挑式卸料钢平台平面、立面（见附图）。3.2设计额定荷载为1吨。3.3悬挑钢平台以2根（纵横向）【16号槽钢为主梁，次梁采用【10号槽钢，间距为500㎜，次梁与主梁焊接。上铺3㎜厚钢板，并与次梁焊牢。3.4栏杆为￠48钢管（或25钢筋焊接），分上下二道，与【16号槽钢焊接。立杆间距为600㎜，栏杆和立杆刷红白相间油漆。栏杆内采用木板围档全封闭。3.5以4根￠18钢丝绳斜拉于上一楼层的边梁和内侧框架梁上，钢丝绳与主梁槽钢通过￠20圆钢做成的吊环连接，连接部位使用卡环，与梁和柱通过m22螺栓拉环连接，双螺帽固定。其中下二根为保险绳，平时处于松驰状态，不承受拉力。3.6钢丝绳每端用3-4只钢丝绳绳夹夹牢，间距为120㎜，与边（柱）及平台固定端栓牢。4施工安全技术措施4.1平台制作4.1.1所有焊缝应饱满、牢固、符合要求。江苏南通二建集团有限公司第1页共11页1滨江名都3X地块工程【悬挑卸料平台方案】4.1.2制作所用材料均为合格产品。4.1.3按照本设计方案制作。4.2平台斜拉钢绳4.2.1钢丝绳绳夹应与钢丝绳匹配，每处设3-4个。u型螺栓扣在钢丝绳的尾段上，在最后一个夹头后约150㎜处再设一个夹头，并将绳头放出一个“安全弯”。4.2.2平台经过1-2次装拆位移后应再进一步拧紧钢丝绳绳夹。若“安全弯”有拉直现象应及时检查钢丝绳的拧紧程度。4.2.3钢丝绳与铁件接触时应加钢丝绳套环，与有棱角的混凝土接触时应加软垫物。4.2.4钢丝绳与水平钢梁间夹角最好在45-60度间。4.2.5钢平台上部拉接点应验算抗拉强度，以保证建筑物和平台的安全（本工程采用下层支设钢管或槽钢支撑，以减少结构受荷后变形）。4.2.6预留洞套管安放。4.2.6.1根据主楼的实际情况和安放操作平台的位置确定预埋件的安放位置。4.2.6.2卸料平台从结构第三层开始使用，由此从第三层起需安放防倾覆预埋件，从第六层起安放承拉吊钩和防倾覆预埋件。4.3悬挑平台安装4.3.1由特殊作业有效上岗证的架子工或井架、塔吊、升降机装拆工来完成卸料平台的安装。4.3.2每次安装位移前，由施工负责人对作业人员进行作业指导。4.3.3卸料平台由塔吊配合安装，塔吊的吊索具应使用卸扣，不得使用吊钩直接钩挂平台吊环。需将平台横梁支撑点可靠固定，固接好钢丝绳，并经过检查确认后才能松卸起重吊钩。4.3.4平台两侧斜钢丝绳的长度应保持一致。江苏南通二建集团有限公司第2页共11页2滨江名都3X地块工程【悬挑卸料平台方案】4.3.5钢平台的搁置点与上部拉结点均必须位于建筑物结构上。不得设置在脚手架等施工设施上，支撑系统不得与脚手架连接。4.3.6平台外口应略高于内口。4.3.7装好防倾覆的钢管，再拉好保险的钢丝绳。4.3.8搭设脚手架时应预留钢平台安装位置；平台两侧脚手架的立杆应用双立杆加强，与脚手架的间隙小于20㎝。5平台的安全使用5.1经项目部技术、施工、安全等人员检查验收合格后方可使用。5.2平台允许荷载5.2.1均布时活荷载为200kg/m2。5.2.2集中荷载为1000kg。5.3卸料平台左右两侧及平台一侧等三面必须设置固定的防护栏，并按栏杆等高安装立板围挡全封闭。立板使用胶合板，板上打孔后用18号铁丝在平台的内侧与操作平台上的栏杆绑扎牢。平台内外侧涂醒目的黑黄间隔的警示线条。严禁拆除挡板。5.4卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。5.5卸料平台应挂牌，显著标明容许荷载、验收状况、安全使用要求。人员和物料总重量严禁超过设计容许荷载。配专人监督。5.6使用悬挑平台转移材料的要求5.6.1模板、钢管堆放应平均，严禁单边堆放。5.6.2吊运材料的吊索具应用钢丝绳卸扣。严禁使用吊...
