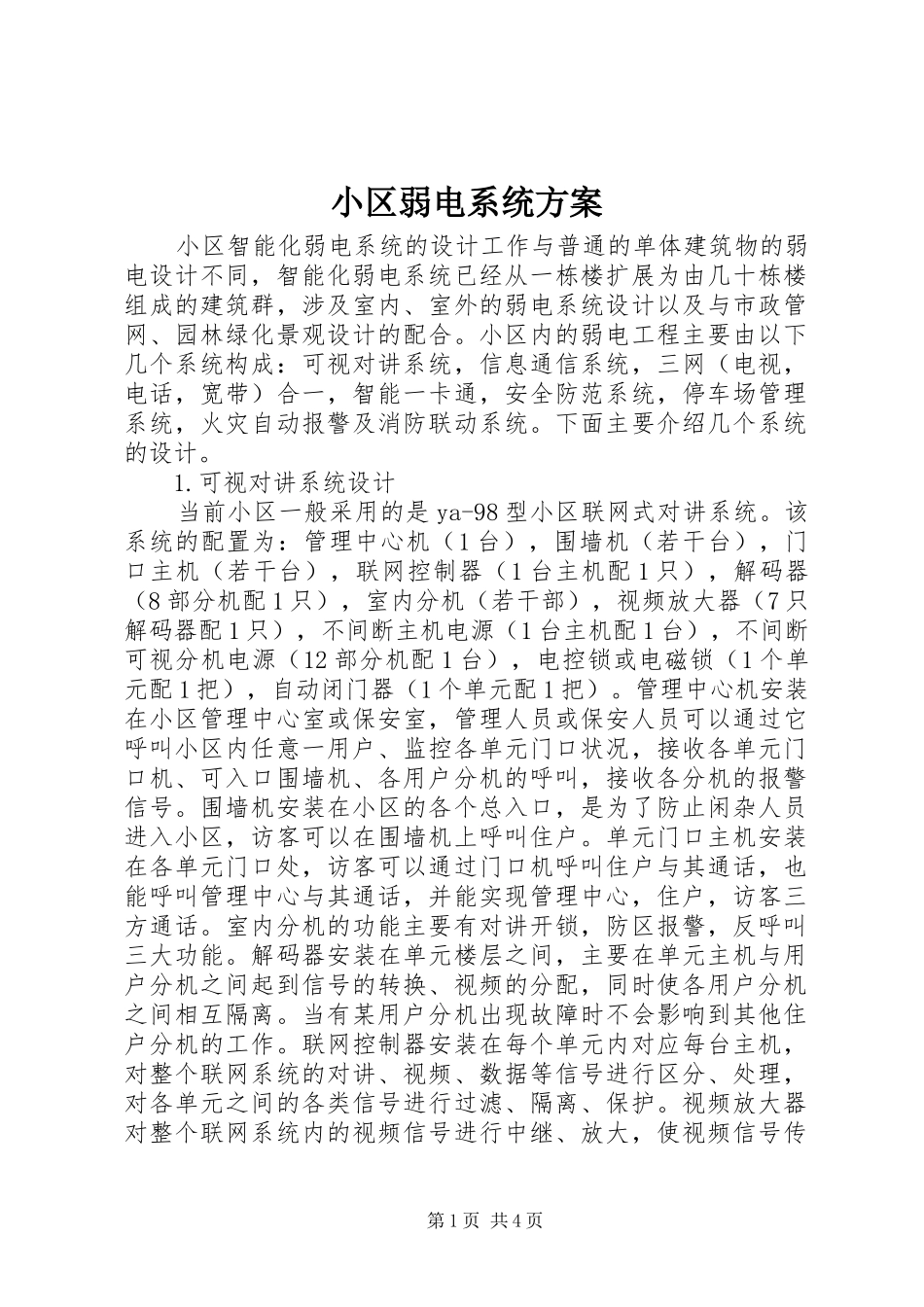

小区弱电系统方案小区智能化弱电系统的设计工作与普通的单体建筑物的弱电设计不同，智能化弱电系统已经从一栋楼扩展为由几十栋楼组成的建筑群，涉及室内、室外的弱电系统设计以及与市政管网、园林绿化景观设计的配合。小区内的弱电工程主要由以下几个系统构成：可视对讲系统，信息通信系统，三网（电视，电话，宽带）合一，智能一卡通，安全防范系统，停车场管理系统，火灾自动报警及消防联动系统。下面主要介绍几个系统的设计。1.可视对讲系统设计当前小区一般采用的是ya-98型小区联网式对讲系统。该系统的配置为：管理中心机（1台），围墙机（若干台），门口主机（若干台），联网控制器（1台主机配1只），解码器（8部分机配1只），室内分机（若干部），视频放大器（7只解码器配1只），不间断主机电源（1台主机配1台），不间断可视分机电源（12部分机配1台），电控锁或电磁锁（1个单元配1把），自动闭门器（1个单元配1把）。管理中心机安装在小区管理中心室或保安室，管理人员或保安人员可以通过它呼叫小区内任意一用户、监控各单元门口状况，接收各单元门口机、可入口围墙机、各用户分机的呼叫，接收各分机的报警信号。围墙机安装在小区的各个总入口，是为了防止闲杂人员进入小区，访客可以在围墙机上呼叫住户。单元门口主机安装在各单元门口处，访客可以通过门口机呼叫住户与其通话，也能呼叫管理中心与其通话，并能实现管理中心，住户，访客三方通话。室内分机的功能主要有对讲开锁，防区报警，反呼叫三大功能。解码器安装在单元楼层之间，主要在单元主机与用户分机之间起到信号的转换、视频的分配，同时使各用户分机之间相互隔离。当有某用户分机出现故障时不会影响到其他住户分机的工作。联网控制器安装在每个单元内对应每台主机，对整个联网系统的对讲、视频、数据等信号进行区分、处理，对各单元之间的各类信号进行过滤、隔离、保护。视频放大器对整个联网系统内的视频信号进行中继、放大，使视频信号传第1页共4页输得更远，提高各分机视频信号的质量，保证整个联网系统视频信号的稳定性。整个联网系统中所需的电源由专用电源箱供给，分为12v和18v两种。12v电源主要供给围墙机、单元主机、解码器、电控锁等设备使用。18v电源主要供给管理中心机、可视分机、视频放大器等设备使用。2.信息通信系统的设计在室内构建独立的计算机内部网、电话通信网，统一出口，实现多分机内部通话，自动共享外线，有线电视网络支持双向数据节目。光纤到户，宽带网络可给用户提供：10mbps、100mbps至1gbps的internet接入。3.三网合一设计电信网、广播电视网和计算机通信网合一。现阶段因为其管理和一些技术细节的原因，实际上很难合一，设计上不必多考虑。4.智能一卡通设计实现整个智能化系统集成的各项功能，始终离不开一项贯穿始终的关键技术棗智能身份识别技术。通过该项技术可以实现严格意义上的小区“一卡通”智能管理和保安控制、家居安防预警等功能。住户凭一张授权的ic卡，可用于停车场收费、电子信报箱、电梯楼层控制、出入单元大堂。5.安全防范系统设计小区安全防范的三种基本手段：人防、物防和技防。其中人力防范和实体防范是古已有之的传统防范手段，它们是安全防范的基础，随着科学技术的不断进步，这些传统的防范手段也不断融入新科技的内容。技术防范的概念是在近代科学技术（最初是电子报警技术）用于安全防范领域并逐渐形成的一种独立防范手段的过程中所产生的一种新的防范概念。技术防范包含：监控、报警、巡更等系统。1）周边防范系统。对小区的周边进行实时监测，同时采用闭路监控系统进行实时监控。在小区围墙上方采用主动红外线对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。周边防范系统主要由前端探测器部分和主控部分组成。前端探测器部分：根据小区周界各段直线部第2页共4页分的长度，选择探测有效距离为40米或100米的主动式红外对射探测器n对，n个边界接口。主控部分：安保中心的报警控制主机与楼宇对讲系统共用1台管理机，通过接口与电脑连接。闭路监控系统由前端、后端和传输部分组成。前端主要由摄像机、镜头、云台、支架和...
