(完整版)高压电网继电保护试卷及答案VIP免费

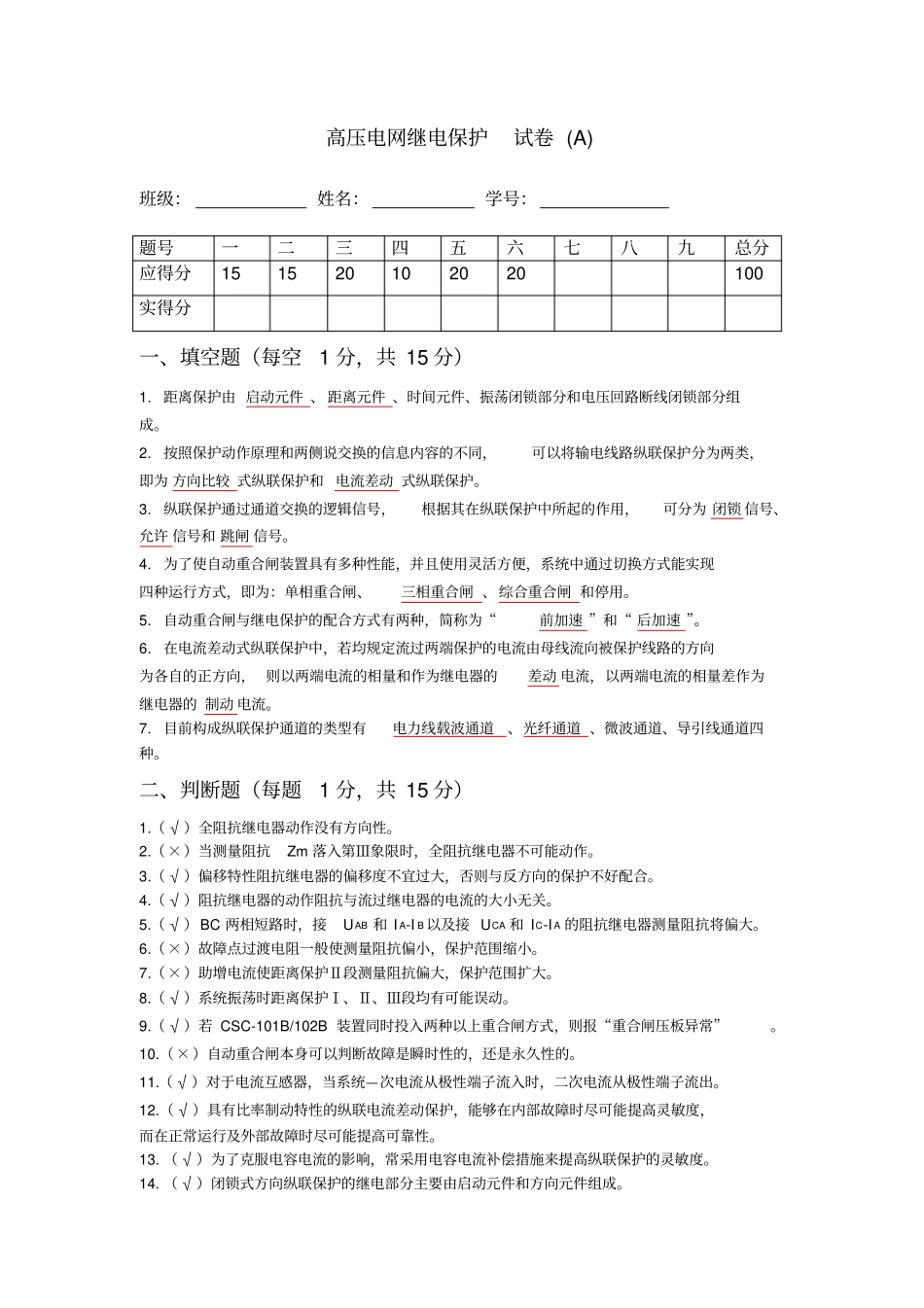

(完整版)高压电网继电保护试卷及答案_第1页
1/9

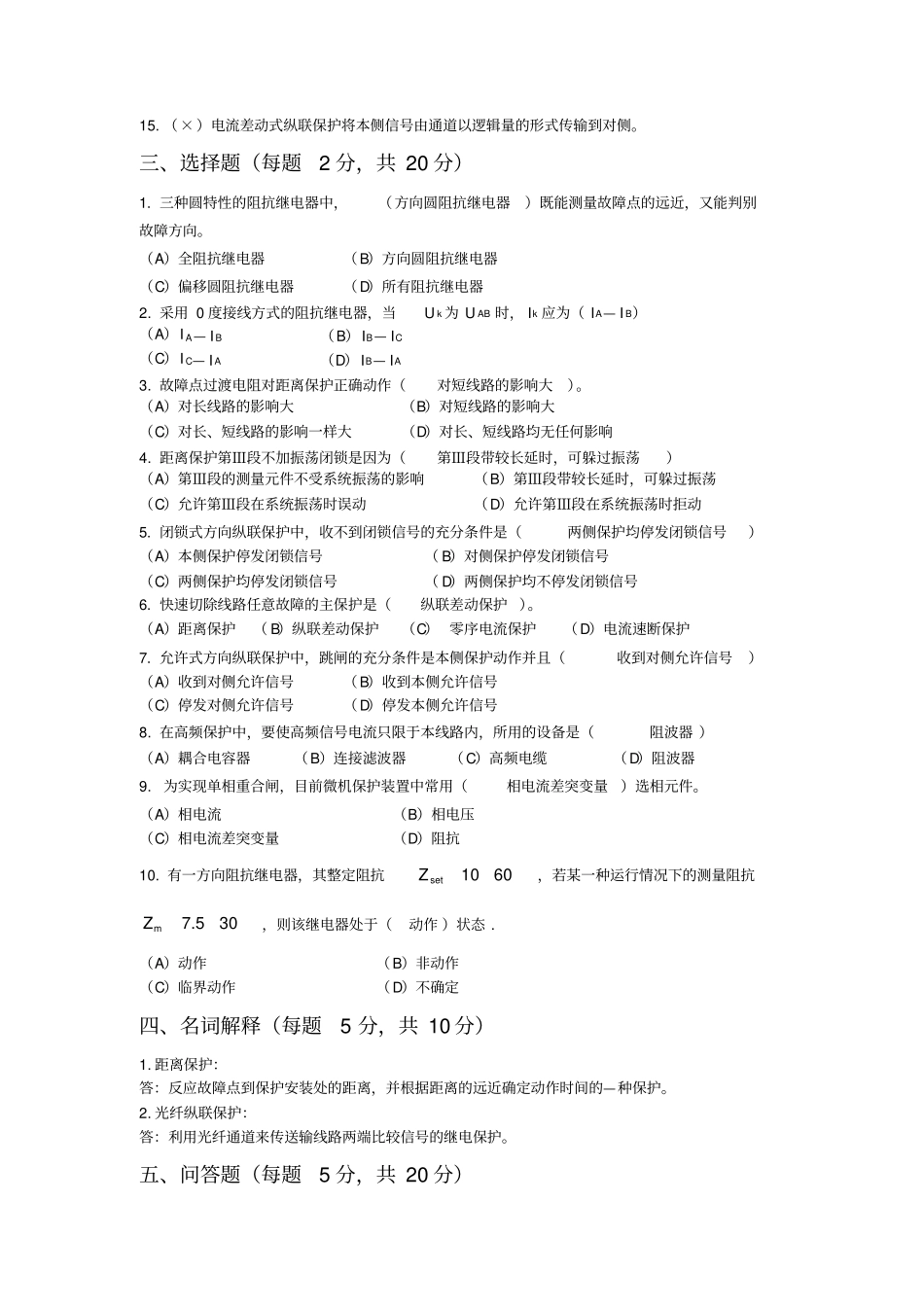

(完整版)高压电网继电保护试卷及答案_第2页
2/9

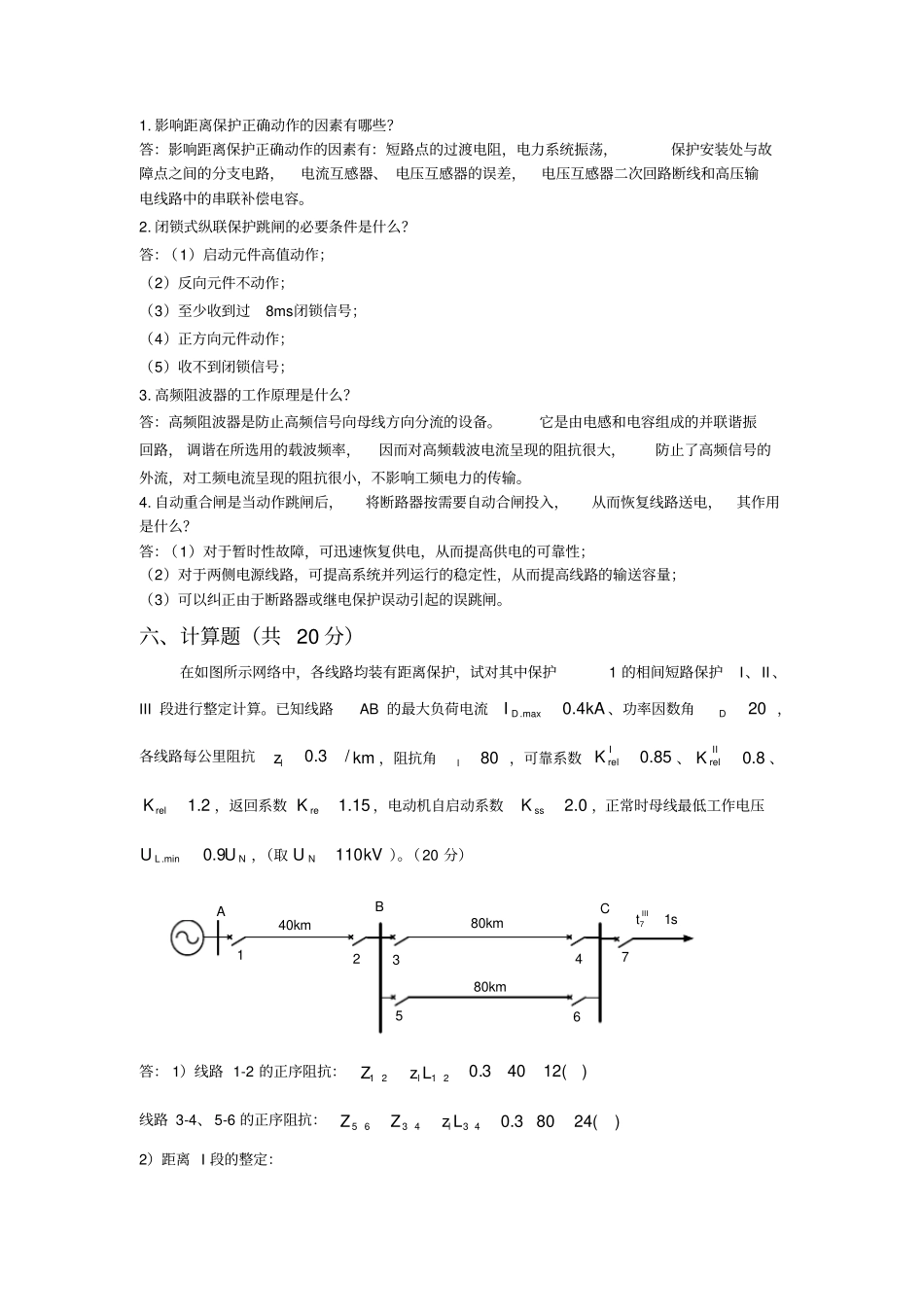

(完整版)高压电网继电保护试卷及答案_第3页
3/9
高压电网继电保护试卷(A)班级:姓名:学号:题号一二三四五六七八九总分应得分151520102020100实得分一、填空题(每空1分,共15分)1.距离保护由启动元件、距离元件、时间元件、振荡闭锁部分和电压回路断线闭锁部分组成。2.按照保护动作原理和两侧说交换的信息内容的不同,可以将输电线路纵联保护分为两类,即为方向比较式纵联保护和电流差动式纵联保护。3.纵联保护通过通道交换的逻辑信号,根据其在纵联保护中所起的作用,可分为闭锁信号、允许信号和跳闸信号。4.为了使自动重合闸装置具有多种性能,并且使用灵活方便,系统中通过切换方式能实现四种运行方式,即为:单相重合闸、三相重合闸、综合重合闸和停用。5.自动重合闸与继电保护的配合方式有两种,简称为“前加速”和“后加速”。6.在电流差动式纵联保护中,若均规定流过两端保护的电流由母线流向被保护线路的方向为各自的正方向,则以两端电流的相量和作为继电器的差动电流,以两端电流的相量差作为继电器的制动电流。7.目前构成纵联保护通道的类型有电力线载波通道、光纤通道、微波通道、导引线通道四种。二、判断题(每题1分,共15分)1.(√)全阻抗继电器动作没有方向性。2.(×)当测量阻抗Zm落入第Ⅲ象限时,全阻抗继电器不可能动作。3.(√)偏移特性阻抗继电器的偏移度不宜过大,否则与反方向的保护不好配合。4.(√)阻抗继电器的动作阻抗与流过继电器的电流的大小无关。5.(√)BC两相短路时,接UAB和IA-IB以及接UCA和IC-IA的阻抗继电器测量阻抗将偏大。6.(×)故障点过渡电阻一般使测量阻抗偏小,保护范围缩小。7.(×)助增电流使距离保护Ⅱ段测量阻抗偏大,保护范围扩大。8.(√)系统振荡时距离保护Ⅰ、Ⅱ、Ⅲ段均有可能误动。9.(√)若CSC-101B/102B装置同时投入两种以上重合闸方式,则报“重合闸压板异常”。10.(×)自动重合闸本身可以判断故障是瞬时性的,还是永久性的。11.(√)对于电流互感器,当系统—次电流从极性端子流入时,二次电流从极性端子流出。12.(√)具有比率制动特性的纵联电流差动保护,能够在内部故障时尽可能提高灵敏度,而在正常运行及外部故障时尽可能提高可靠性。13.(√)为了克服电容电流的影响,常采用电容电流补偿措施来提高纵联保护的灵敏度。14.(√)闭锁式方向纵联保护的继电部分主要由启动元件和方向元件组成。15.(×)电流差动式纵联保护将本侧信号由通道以逻辑量的形式传输到对侧。三、选择题(每题2分,共20分)1.三种圆特性的阻抗继电器中,(方向圆阻抗继电器)既能测量故障点的远近,又能判别故障方向。(A)全阻抗继电器(B)方向圆阻抗继电器(C)偏移圆阻抗继电器(D)所有阻抗继电器2.采用0度接线方式的阻抗继电器,当Uk为UAB时,Ik应为(IA—IB)(A)IA—IB(B)IB—IC(C)IC—IA(D)IB—IA3.故障点过渡电阻对距离保护正确动作(对短线路的影响大)。(A)对长线路的影响大(B)对短线路的影响大(C)对长、短线路的影响一样大(D)对长、短线路均无任何影响4.距离保护第Ⅲ段不加振荡闭锁是因为(第Ⅲ段带较长延时,可躲过振荡)(A)第Ⅲ段的测量元件不受系统振荡的影响(B)第Ⅲ段带较长延时,可躲过振荡(C)允许第Ⅲ段在系统振荡时误动(D)允许第Ⅲ段在系统振荡时拒动5.闭锁式方向纵联保护中,收不到闭锁信号的充分条件是(两侧保护均停发闭锁信号)(A)本侧保护停发闭锁信号(B)对侧保护停发闭锁信号(C)两侧保护均停发闭锁信号(D)两侧保护均不停发闭锁信号6.快速切除线路任意故障的主保护是(纵联差动保护)。(A)距离保护(B)纵联差动保护(C)零序电流保护(D)电流速断保护7.允许式方向纵联保护中,跳闸的充分条件是本侧保护动作并且(收到对侧允许信号)(A)收到对侧允许信号(B)收到本侧允许信号(C)停发对侧允许信号(D)停发本侧允许信号8.在高频保护中,要使高频信号电流只限于本线路内,所用的设备是(阻波器)(A)耦合电容器(B)连接滤波器(C)高频电缆(D)阻波器9.为实现单相重合闸,目前微机保护装置中常用(相电流差突变量)选相元件。(A)相电流(B)相电压(C)相电流差突变量(D)阻抗10.有一方向阻抗继电器...
