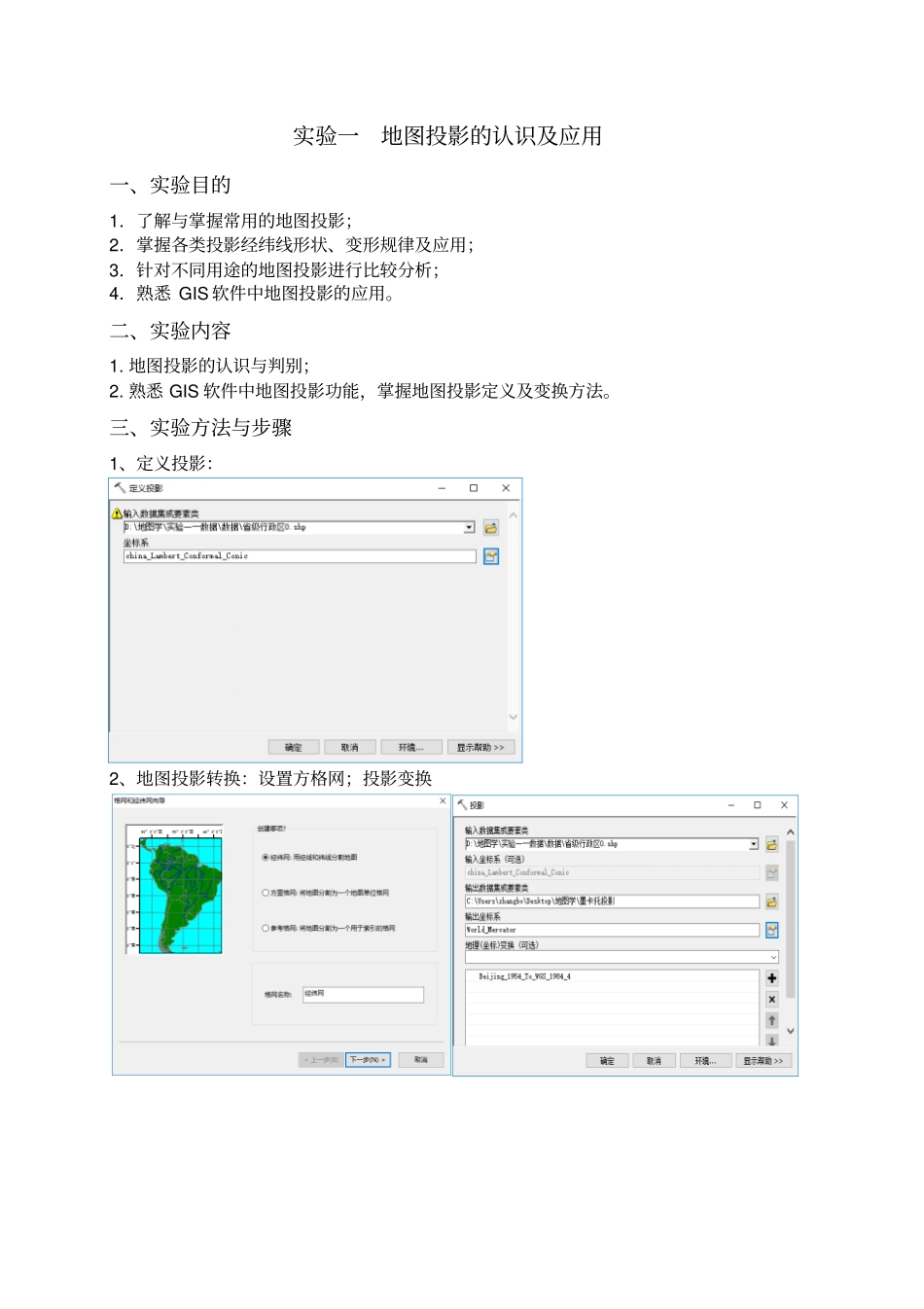

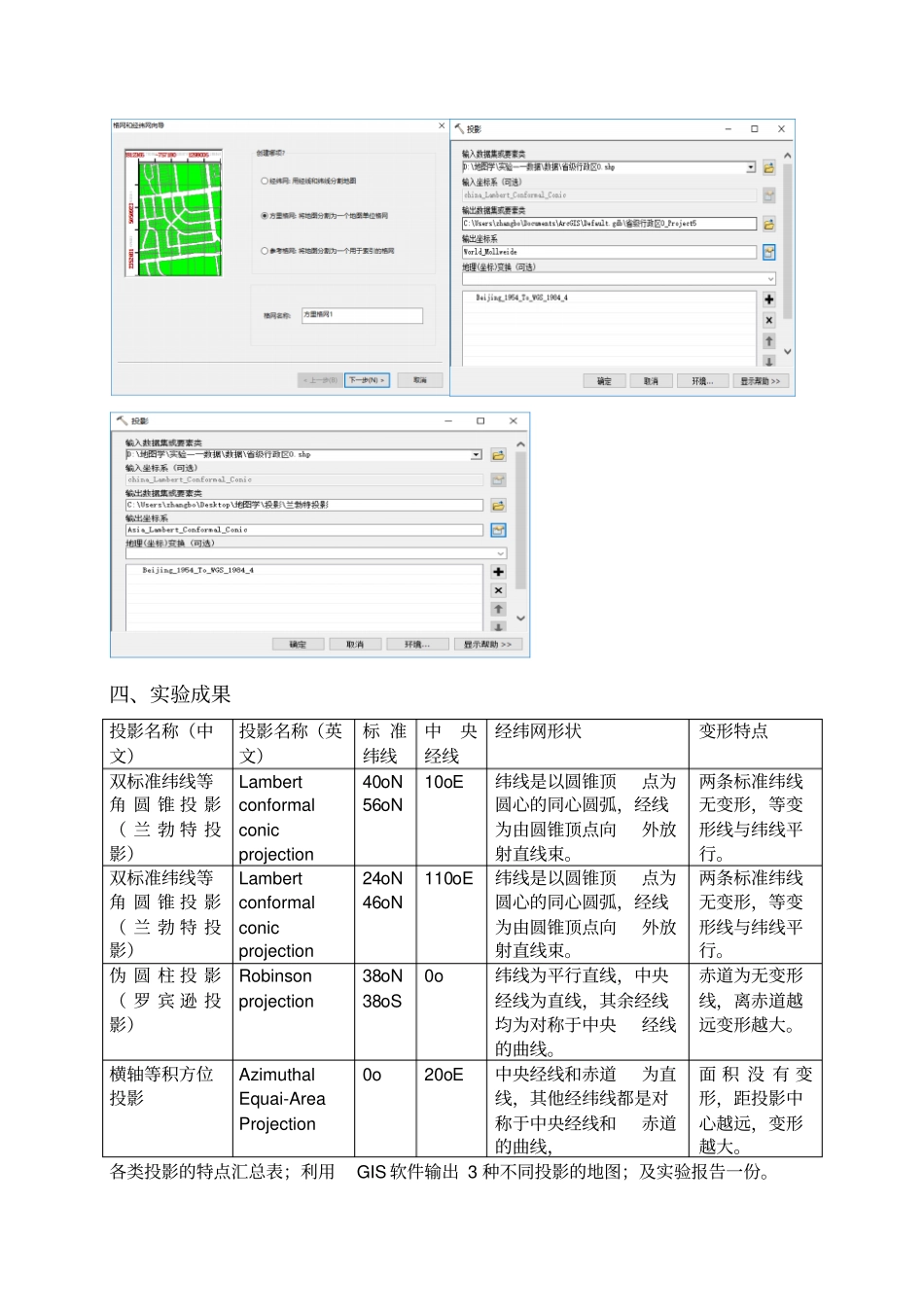

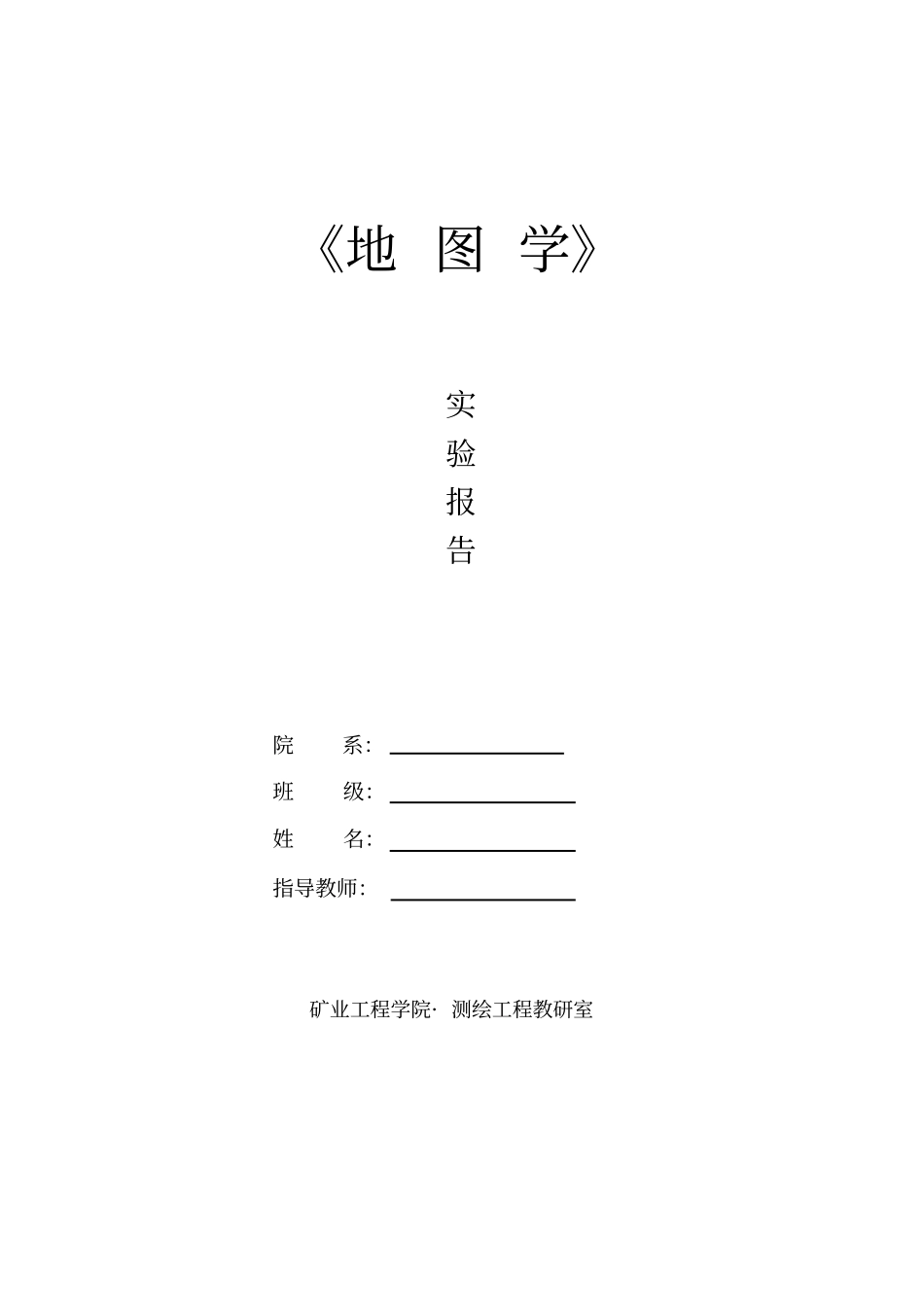

《地图学》实验报告院系：班级：姓名：指导教师：矿业工程学院·测绘工程教研室实验一地图投影的认识及应用一、实验目的1．了解与掌握常用的地图投影；2．掌握各类投影经纬线形状、变形规律及应用；3．针对不同用途的地图投影进行比较分析；4．熟悉GIS软件中地图投影的应用。二、实验内容1.地图投影的认识与判别；2.熟悉GIS软件中地图投影功能，掌握地图投影定义及变换方法。三、实验方法与步骤1、定义投影：2、地图投影转换：设置方格网；投影变换四、实验成果投影名称（中文）投影名称（英文）标准纬线中央经线经纬网形状变形特点双标准纬线等角圆锥投影（兰勃特投影）Lambertconformalconicprojection40oN56oN10oE纬线是以圆锥顶点为圆心的同心圆弧，经线为由圆锥顶点向外放射直线束。两条标准纬线无变形，等变形线与纬线平行。双标准纬线等角圆锥投影（兰勃特投影）Lambertconformalconicprojection24oN46oN110oE纬线是以圆锥顶点为圆心的同心圆弧，经线为由圆锥顶点向外放射直线束。两条标准纬线无变形，等变形线与纬线平行。伪圆柱投影（罗宾逊投影）Robinsonprojection38oN38oS0o纬线为平行直线，中央经线为直线，其余经线均为对称于中央经线的曲线。赤道为无变形线，离赤道越远变形越大。横轴等积方位投影AzimuthalEquai-AreaProjection0o20oE中央经线和赤道为直线，其他经纬线都是对称于中央经线和赤道的曲线，面积没有变形，距投影中心越远，变形越大。各类投影的特点汇总表；利用GIS软件输出3种不同投影的地图；及实验报告一份。实验二墨卡托投影的绘制一、实验目的1．使学生掌握墨卡托投影的经纬网形状和变形性质。2．使学生掌握墨卡托投影的绘制方法。3．理解墨卡托投影上等角航线和大圆航线的绘制方法。二、实验内容1．按主比例尺为1:15000万，经纬线网密度为10°，绘制墨卡托投影经纬线网格。2．转绘大洲轮廓。3．绘制大圆航线和等角航线。三、实验方法与步骤1、绘制经纬网：2、插入光栅图像：3、按比例伸缩图像；4、移动图像；5、分别建立各个图层；6、分别在各图层勾画大洲轮廓、等角航线、大圆航线；7、成图，输出；四、实验成果墨卡托投影的世界地图一幅及实验报告一份。实验三地图配准及矢量化一、实验目的1、掌握地理配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。2、掌握利用ArcGIS软件进行地图矢量化的方法。二、实验内容1、根据地形图坐标配准地形图、设置数据框属性（单位、坐标系）2、进行地图矢量化三、实验方法与步骤1、地理配准：选取4个控制点，进行地理配准；2、输出TIF格式图：3、建立个人地理数据库：4、新建要素：5、绘制地理要素：6、地图的整饰：7、输出图形：四、实验成果经地理配准及矢量化后的地形图一幅及实验报告一份。实验四点值法制图一、实验目的1．熟悉计算机制图的流程；2．掌握应用点值法制图的方法。二、实验内容1．应用点值法制作《中国人口分布图》，反应我国人口的密度对比。三、实验方法与步骤1、添加数据；2、打开“省级行政区”的属性表，添加“人口（万）”字段；3、在“人口”一栏中输入各省份人口数；4、选择表示方法及设计图例；5、对图形进行修改，添加标题，图例，比例尺；6、输出图形；四、实验成果提交《2014年中国人口分布图》专题地图一幅。实验得分：实验五分级和分区统计图法制图一、实验目的1．掌握分区统计图和分级统计图的表示方法；2．能够根据资料特点选择合适的表示方法；3．掌握属性数据的编辑方法。二、实验内容分区统计图法和分级统计图结合制作《2014年中国各地区国内生产总值》专题地图。三、实验方法与步骤1、对数据进行处理，把多余的全删掉；2、关联经过处理的表；3、数据选择；4、符号系统中选择数量分级色彩来表示人均产值；5、将数据导出，建立新的要素；6、符号系统中选择图表饼图表示各产业分布；7、对图形进行整饰，添加标题，图例，比例尺；8、输出图形；四、实验成果《2014年中国各地区国内生产总值》专题地图一幅。
