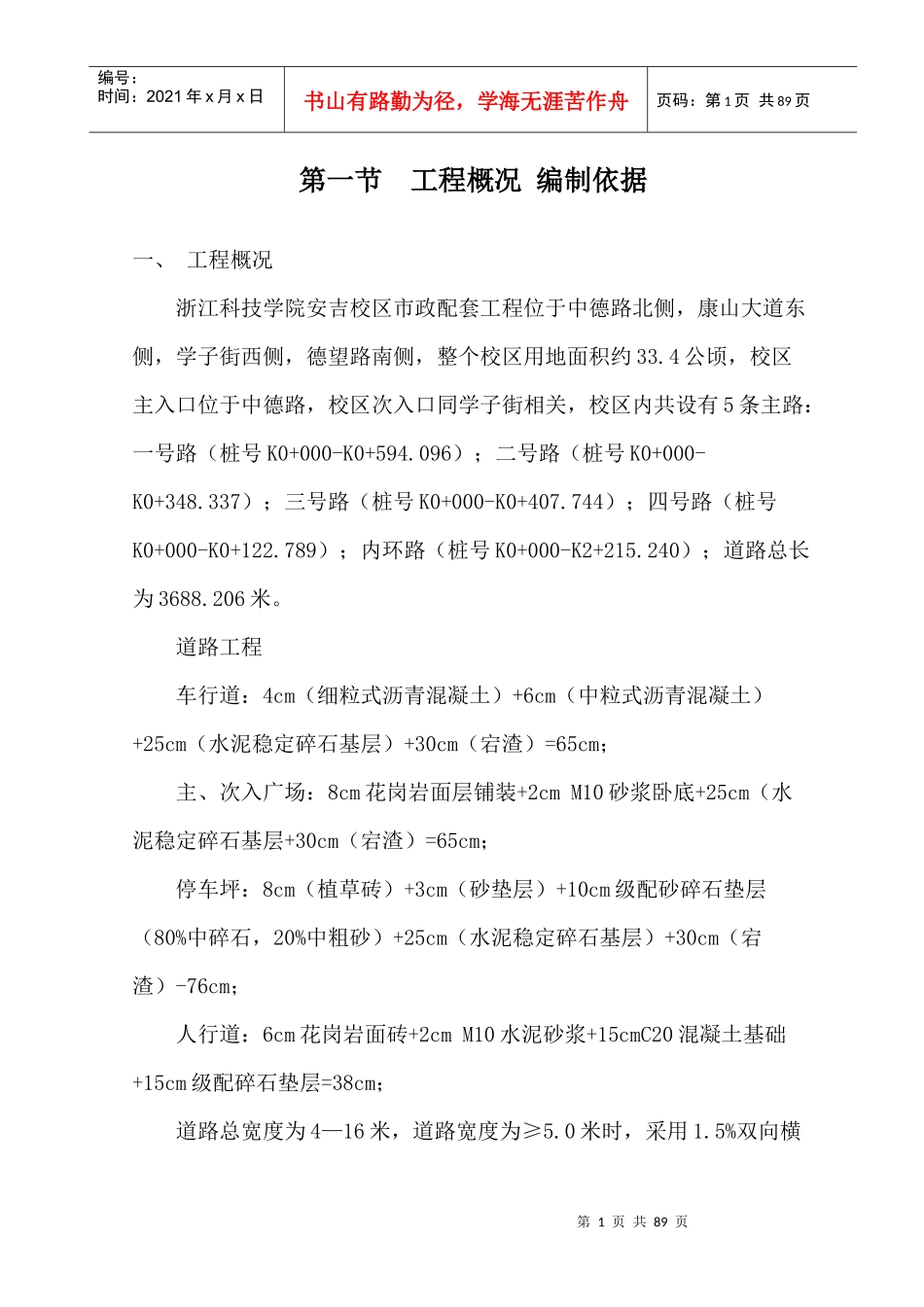

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页第一节工程概况编制依据一、工程概况浙江科技学院安吉校区市政配套工程位于中德路北侧，康山大道东侧，学子街西侧，德望路南侧，整个校区用地面积约33.4公顷，校区主入口位于中德路，校区次入口同学子街相关，校区内共设有5条主路：一号路（桩号K0+000-K0+594.096）；二号路（桩号K0+000-K0+348.337）；三号路（桩号K0+000-K0+407.744）；四号路（桩号K0+000-K0+122.789）；内环路（桩号K0+000-K2+215.240）；道路总长为3688.206米。道路工程车行道：4cm（细粒式沥青混凝土）+6cm（中粒式沥青混凝土）+25cm（水泥稳定碎石基层）+30cm（宕渣）=65cm；主、次入广场：8cm花岗岩面层铺装+2cmM10砂浆卧底+25cm（水泥稳定碎石基层+30cm（宕渣）=65cm；停车坪：8cm（植草砖）+3cm（砂垫层）+10cm级配砂碎石垫层（80%中碎石，20%中粗砂）+25cm（水泥稳定碎石基层）+30cm（宕渣）-76cm；人行道：6cm花岗岩面砖+2cmM10水泥砂浆+15cmC20混凝土基础+15cm级配碎石垫层=38cm；道路总宽度为4—16米，道路宽度为≥5.0米时，采用1.5%双向横第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页坡；宽度为＜5.0米时，采用1.5%单向横坡，坡向雨水口一侧。道路最大纵坡为2.8%，最小纵坡为0.3%，最短坡长为60米。沥青面层允许弯沉为0.05cm，压实度为95%。基础允许弯沉为0.07cm，要求基层7天抗压强度≥2.5MPa，压实度为96%。土基顶面允许弯沉为0.33cm，塘渣顶面允许弯沉为0.23cm；花岗岩材质要求：干燥压缩强度≥60MPa，弯拉强度≥8MPa，吸水率≤1.0%，体积容度≥2.5g/cm3，防滑等级R3。人行道基层采用C20水泥混凝土，7d抗压强度不小于10MPa，28d抗压强度不小于15MPa，28d抗弯拉强度不小于2.5MPa，基层要求每5—6m需设置无传力杆的缩缝，宜在混凝土硬结后锯切形成，缩缝宽宜为3—8mm，深度宜在4—5cm；切缝完成后需用封缝料灌满进行封缝。给、排水工程排水管：雨水篦连接管D225和雨污水主管道≤D500采用HDPE双壁波纹管，D600～D800采用承插式Ⅱ钢筋混凝土管（离心制作工艺）。接口采用“O”型橡胶圈接口，钢筋砼管道须符合《混凝土和钢筋混凝土排水管国家标准》（GB/T1836-2009）。管材供商均需要通过IS09000质量体系认证。雨水口按05S518边沟式雨水口。雨水口连接管管径均为D225，坡度i=0.01。埋深为0.7M，若检查井底深小于0.7M按井底标高接入。雨水检查井：D300管道除出户井采用700*700砖砌检查井；其余均采用1100*1100砖砌检查井；D400-D600管道均采用1100*1100砖砌检第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页查井；D800管道采用1100*1250砖砌检查井。D1000管道采用1100*1500砖砌检查井；D1200管道采用1100*1750砖砌检查井。污水采用污废合流，D300污水管道采用D1000收口式砖砌检查井。检查井井盖及雨水篦一般采用钢钎维井盖，座落于铺装上的检查井盖需按相应铺装材质，等级标准采用B级，破坏荷载不小于210KN。给水管：管径＞DN80时采用球墨铸铁管，柔性胶圈连接。其余采用钢塑复合管，丝扣连接。室外消防管采用球墨铸铁管。阀门：DN≤50采用截止阀，DN＞50采用闸阀。给水管和消防管采用闸阀或双向式蝶阀。各管线埋深不足时，采用60厚C20素砼板，在管顶上方5cm处铺设，两侧各宽出管侧150cm，板底到开挖的沟槽底面采用砂石回填，密实度≥95%，砂石各50%，石子粒径15-25mm，砂为中粗砂。给水管道：全线位于回填土土层，则在回填土地段做300mm厚灰土垫层；排水管道：HDPE双壁波纹管基础：当管基坐落于粉质粘土层时，采用100厚中粗砂基础；当管基座落于道路填方层及素填土中，采用反开挖施工，即先施工道路填方，按道路要求碾压密实后，填方管顶上500mm然后再开完沟槽，铺垫中粗砂15mm基础；当管基坐落淤泥质粉质土层时，管道砂基础以下换填30cm级配碎石再施工管道基础。钢筋混凝土管基础：一般采用135°C25钢筋砼基础，每缝井外第一节管道接口处及以后每隔约20m处设施工伸缩缝，缝宽20mm，内填沥青木屑板；第4页...
