某学院教学办公大楼临时水电施工组织设计方案VIP免费

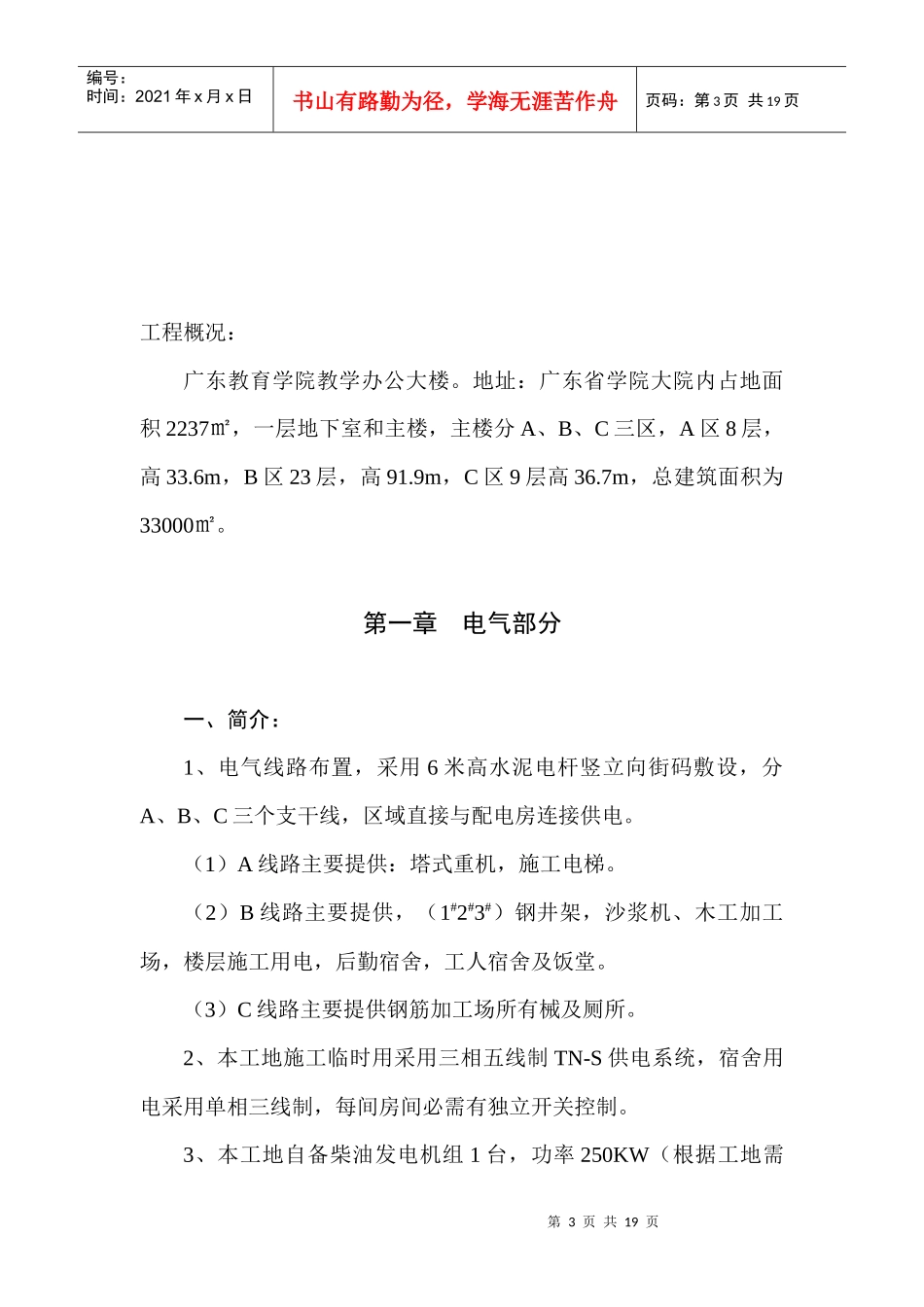

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料临时水电施工组织设计方案工程名称：广东教育学院教学办公大楼工程地点：广东教育学院内施工单位：广东三穗建筑有限公司编制单位：广东三穗建筑有限公司编制人：日期：审批负责人：日期：第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页工程概况：广东教育学院教学办公大楼。地址：广东省学院大院内占地面积2237㎡，一层地下室和主楼，主楼分A、B、C三区，A区8层，高33.6m，B区23层，高91.9m，C区9层高36.7m，总建筑面积为33000㎡。第一章电气部分一、简介：1、电气线路布置，采用6米高水泥电杆竖立向街码敷设，分A、B、C三个支干线，区域直接与配电房连接供电。（1）A线路主要提供：塔式重机，施工电梯。（2）B线路主要提供，（1#2#3#）钢井架，沙浆机、木工加工场，楼层施工用电，后勤宿舍，工人宿舍及饭堂。（3）C线路主要提供钢筋加工场所有械及厕所。2、本工地施工临时用采用三相五线制TN-S供电系统，宿舍用电采用单相三线制，每间房间必需有独立开关控制。3、本工地自备柴油发电机组1台，功率250KW（根据工地需第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页要进行调配）。4、编制依据《建筑地工施工现场GB50194-93用电安全技术规范》、《施工现场临时用电技术规范》、《JGJ46-88》规范。二、施工设备、机具与临时用电组织设计说明及负荷计算。1、A线路施工设备机具明细表：序号设备名称单机功率（KW）单位数量合计功率（KW）备注1塔式起重机70台1702钢井架11台3333施工电梯23台1234空压机50台150合计：Σpe=70-33-23-50=176（kw）2、A线路用电组织设计说明及负荷计算。（1）A线总电力负荷计算Pjs=KX×Σpe=0.5×176=88（kw）Sjs=1.25×88=100（kw）KX值=0.5（系数）取值说明式中：Pjs——总的有功计算功率Sjs——干线（A线路）的电力计算负荷Kx——需要系数，根据总装容时计算值选取50%第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页Ke——电动机额定功率（2）A干线的开关（包括漏电保护器）总熔体，导线截面积的选择；a、A干线负荷计算电流Ijs=1.52×Sjs=152（A）b、A干线总刀阐开关额定电流IH≥1.3×Ijs=197.6（A）故选用250A名板开关A线路总刀闸开关。c、查表选用DZ10LE——250/250做A线总漏电保护器，其额定电流250（A），脱扣器额定电流：250（A）额定漏电动作电流100（MA），额定动作时间0.2（S）。b、A线总熔体的额定电流Ict=Ijs+2.4×Pinmx=15+2.4×30（塔吊主机）=224（A）经对比：Ict＜IH成中：Pinmx——供电线路中容量最大的一台电动机额定功率（KW）Ijs——A干线负荷计算电流e、A线截面积选择：根据Ijs查表选用BVV——0.5kW，1×50mm2铜塑线为相线，1×25mm2铜塑线为工作零线及专用接地保护线（PE线）。线路导体规格为BVV—0.5KW、3×（1×50）+2×（1×25）。查行该导体长期允许的载流量：IL=3×215A=645（A）据Ijs=152A，经对比IL＞Ijs第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页（符合要求）B、1、B线路施工设备和机具明细表序号设备名称单机工率（KW）单位数量合计功率（KW）备注1电焊机16台448由土建计划部门提供生活照明为30KW，夜间施工照明为25KW，照明合计为55KW2钢井架11台3333锯木机3台5184砂浆机3台395振动器1.5台10156加压泵7.5台2157污水泵2.2台511合计：ΣPt=149+55=204KW2、B线路用电...
