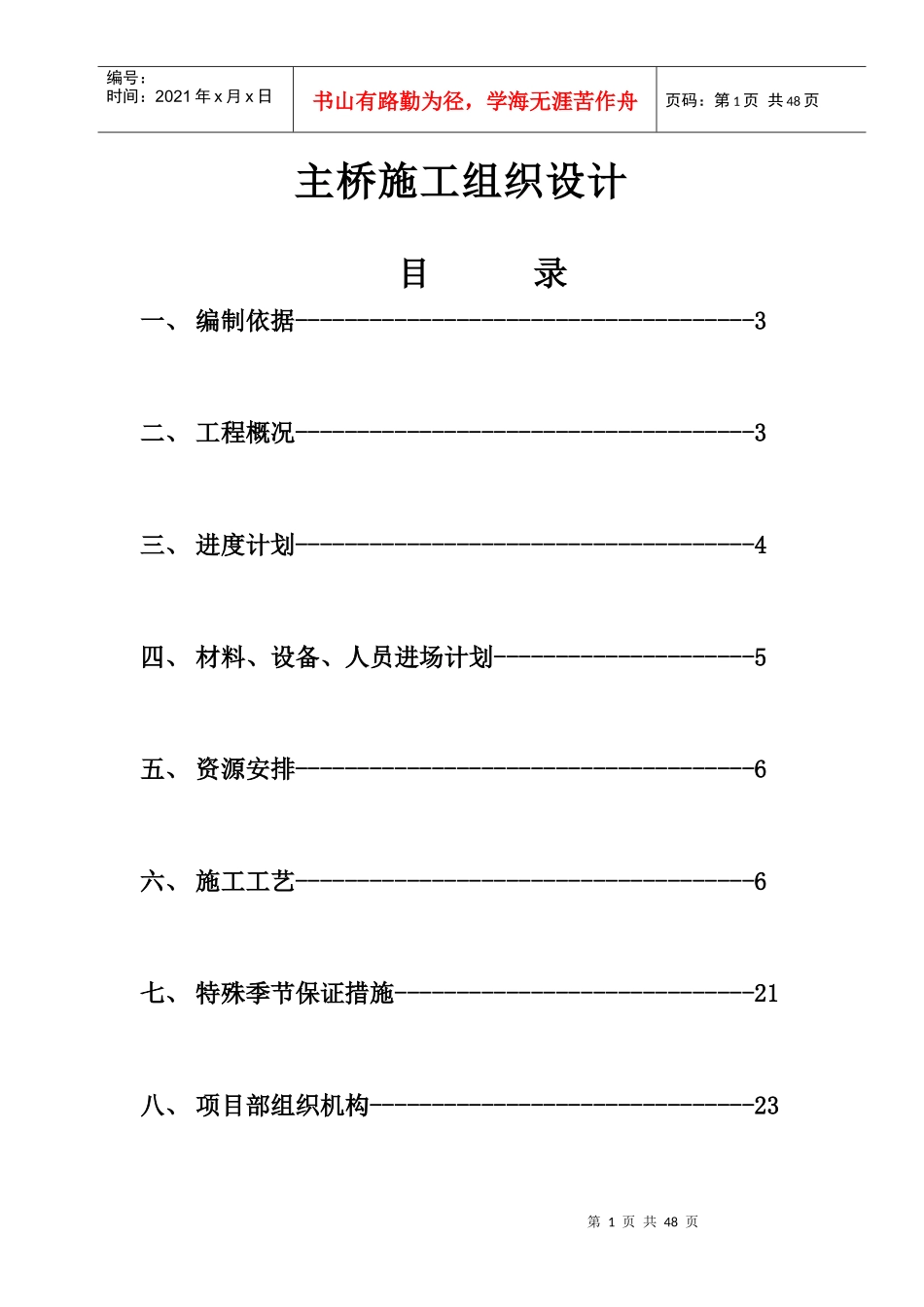

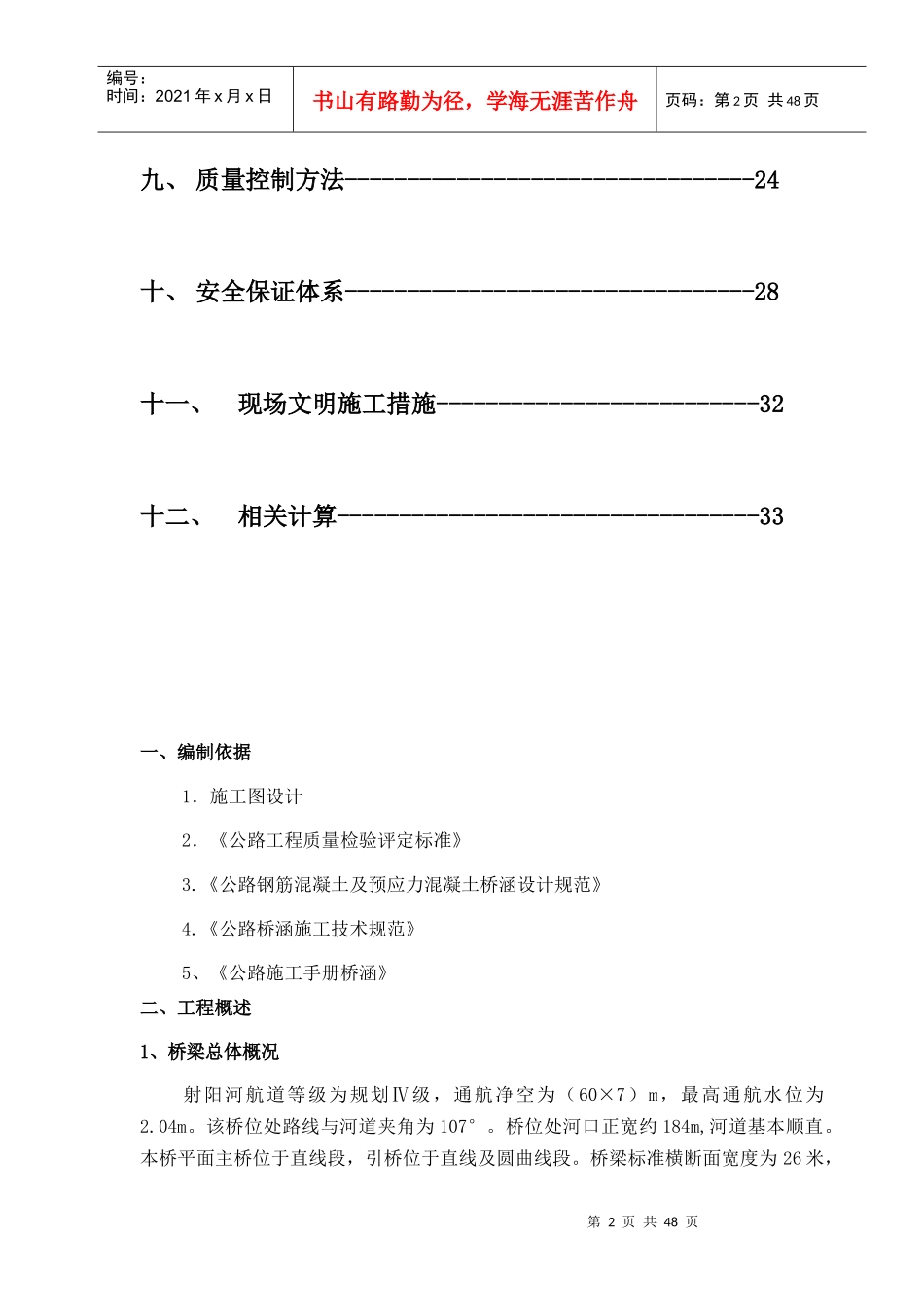

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页主桥施工组织设计目录一、编制依据-------------------------------------3二、工程概况-------------------------------------3三、进度计划-------------------------------------4四、材料、设备、人员进场计划---------------------5五、资源安排-------------------------------------6六、施工工艺-------------------------------------6七、特殊季节保证措施-----------------------------21八、项目部组织机构-------------------------------23第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页九、质量控制方法---------------------------------24十、安全保证体系---------------------------------28十一、现场文明施工措施--------------------------32十二、相关计算----------------------------------33一、编制依据1．施工图设计2．《公路工程质量检验评定标准》3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》4.《公路桥涵施工技术规范》5、《公路施工手册桥涵》二、工程概述1、桥梁总体概况射阳河航道等级为规划Ⅳ级，通航净空为（60×7）m，最高通航水位为2.04m。该桥位处路线与河道夹角为107°。桥位处河口正宽约184m,河道基本顺直。本桥平面主桥位于直线段，引桥位于直线及圆曲线段。桥梁标准横断面宽度为26米，第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页左右两幅桥间隔0.5米。跨径布置：左幅桥位10×30m+（54+90+54）m+（25+9×30）m；右幅桥位（9×30+25）m+（54+90+54）m+10×30m。桥梁全长800.4m。主桥采用（54+90+54）m,分离式单箱单室变截面预应力混凝土连续箱梁。引桥采用25、30m装配式部分预应力混凝土连续箱梁（先简支后结构连续）。2、桥梁上部结构概况主桥采用54+90+54m变截面预应力混凝土连续箱梁跨越射阳河，由上下分离的单箱单室截面组成，单箱底宽6.75米，两侧悬臂3.0米，全宽12.75米。箱梁横桥向底板保持水平，顶面设2%的横坡，由两侧不同腹板高度形成。中支点处箱梁中心高度5.0米，跨中箱梁中心梁高2.3米，梁高为半立方抛物线变化。顶板厚0.28m，悬臂端部厚0.16m，根部厚0.65m。腹板厚0.45~0.65m,底板厚0.26~0.65m。横隔板分别设置在中支点，边支点和中跨跨中处，厚度分别为2.4m、1.2m和0.35m，均设置了人口以便施工。连续箱梁0#块阶段长度为9.0米，在支架上浇注施工。两侧各有10个阶段，阶段长度依次为4×3.5米、3×4.0米和3×4.5米。1#至10#梁段采用挂篮悬臂浇筑施工，悬臂浇筑梁段最大节段重量为122t。主桥单幅共有3个合拢段，即两个边跨和一个中跨合拢段，合拢段长度均为2.0米，在吊架上浇筑施工。边跨现浇段长7.84米，在支架上浇筑施工。箱梁为双向预应力结构，分别为纵向预应力束和竖向预应力钢筋。纵向和竖向预应力管道均采用镀锌金属波纹管。纵向预应力钢束共设置了顶板束、肋板束、中跨底板束、边跨底板束、合拢段连续束和预备束共六种，均采用两端张拉。锚下张拉控制应力σcon=0.72fpk=1339.2Mpa。主桥竖向预应力钢筋采用JL32精轧螺纹粗钢筋，张拉控制应力σcon=0.85fpk=667.25Mpa，单根设计张拉吨位53.66t，竖向预应力在梁顶张拉，相应锚具为YM-32。0#梁段横隔板及边跨端部横隔板横向预应力束采用每束7股φs15.2钢绞线，张拉控制应力为σcon=0.75fpk=1395Mpa。第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页三、进度计划目前11#墩右幅墩身已施工完毕，12#墩正进行承台施工，11#墩左幅墩钢板桩已合拢。12#墩左幅的钢板桩已进场，即刻进行钢板的施工。项目部计划优先进行右幅的施工，在保证右幅合拢的前提下，正常组织左幅的施工。具体计划见下表。四、材料、设备、人员组织1、材料组织（1）对于工程用各类材料都要有详细的采购计划根据工程进度要求，按月制定出详细的材料计划，在月底统计好现场剩余量的同时，根据经理部的月进度计划，把材料种类细化到第一具体工序上，然后按...
