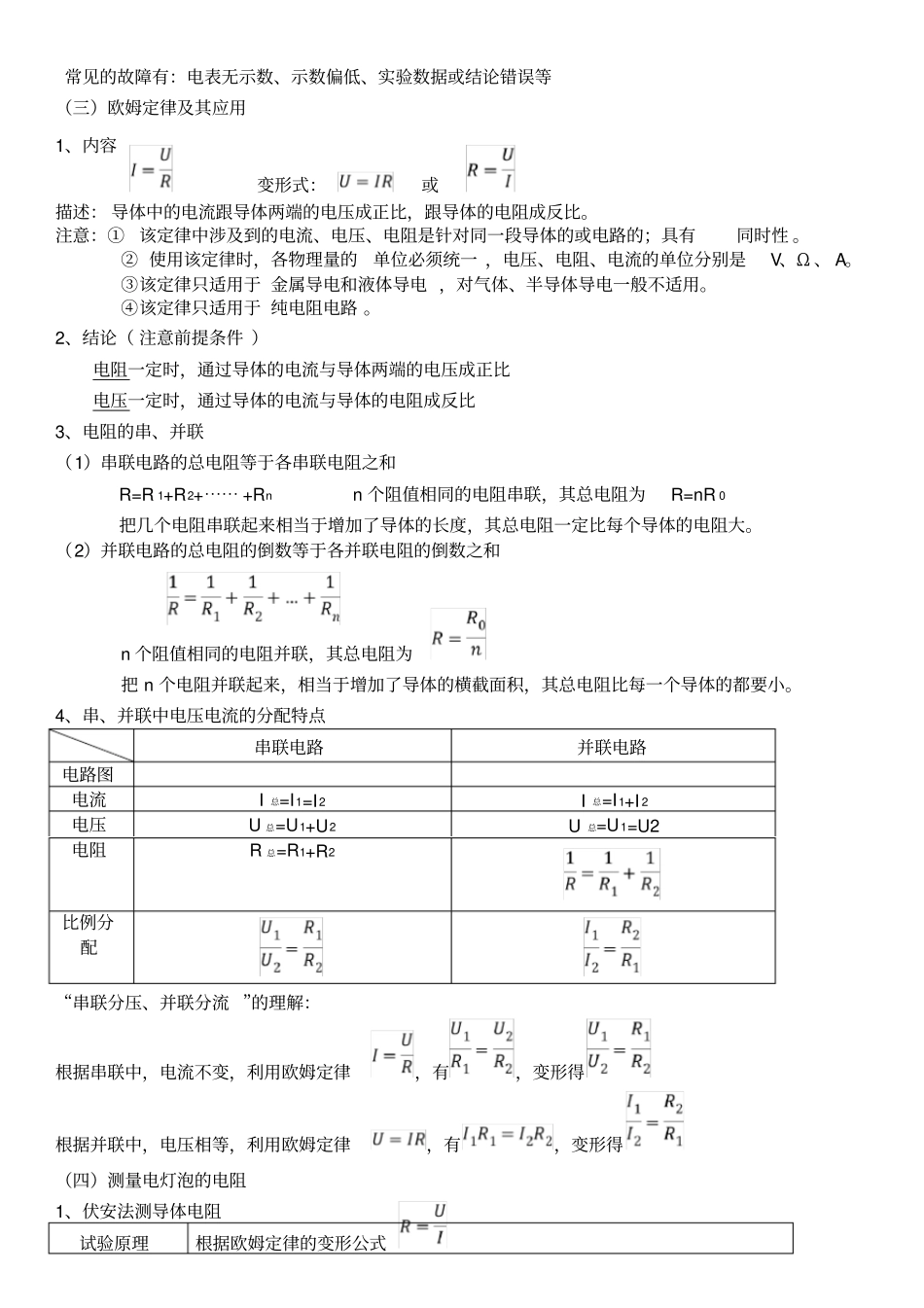

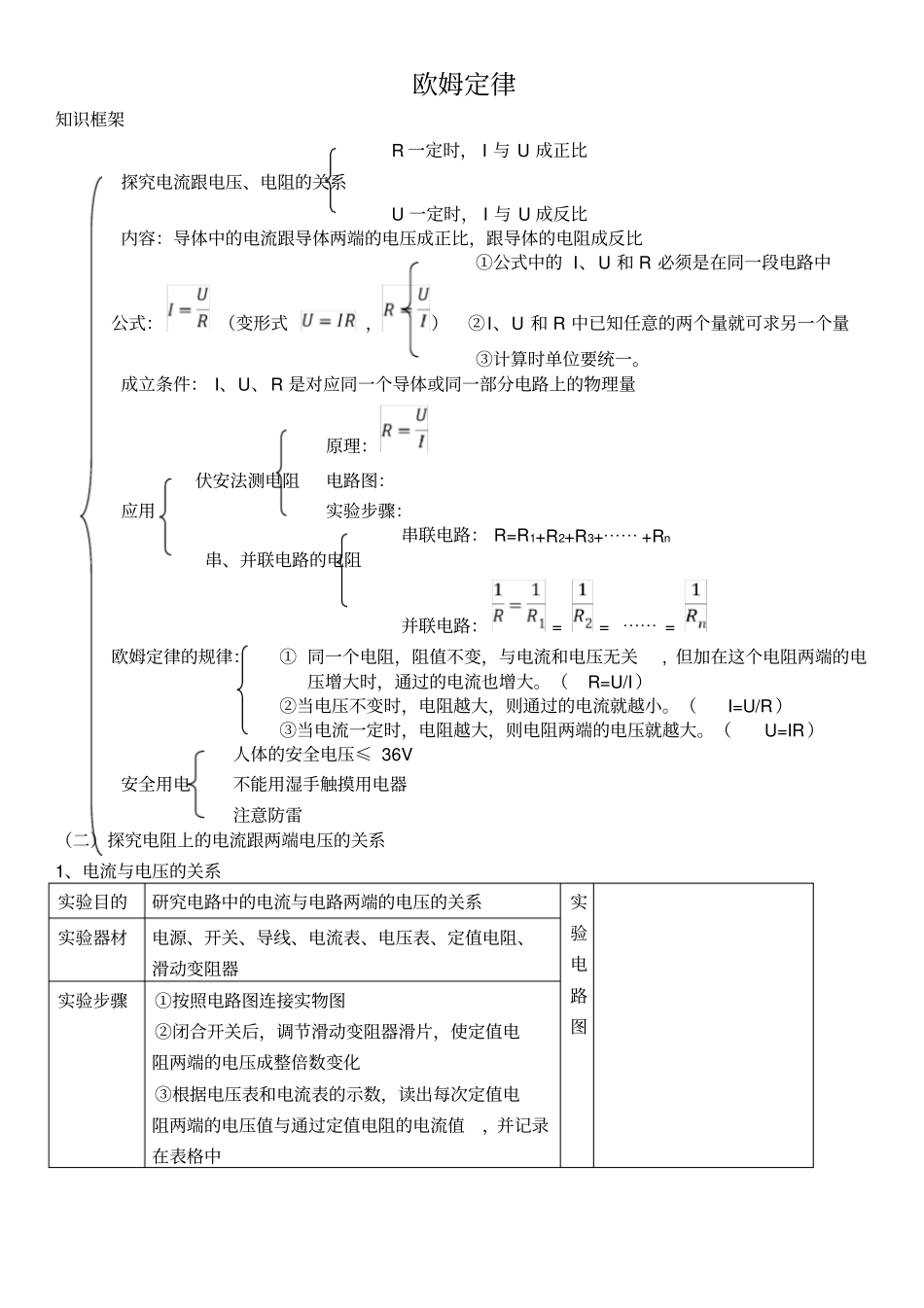

欧姆定律知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+⋯⋯+Rn串、并联电路的电阻并联电路：==⋯⋯=欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关,但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实验电路图实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。图2、电流与电阻的关系实验目的研究电路中的电流与电阻的关系实验电路图实验器材电源、开关、导线、电流表、电压表、n个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化③调节滑动变阻器滑片，保持定值电阻的两端电压不变④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。图3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。这种方法称为控制变量法。4、注意该试验中，可能的电路故障的判断和分析，常见的故障有：电表无示数、示数偏低、实验数据或结论错误等（三）欧姆定律及其应用1、内容变形式：或描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。④该定律只适用于纯电阻电路。2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+⋯⋯+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。4、串、并联中电压电流的分配特点串联电路并联电路电路图电流I总=I1=I2I总=I1+I2电压U总=U1+U2U总=U1=U2电阻R总=R1+R2比例分配“串联分压、并联分流”的理解：根据串联中，电流不变，利用欧姆定律，有，变形得根据并联中，电压相等，利用欧姆定律，有，变形得（四）测量电灯泡的电阻1...
