某村民安置公寓楼钻孔灌注桩施工组织措施VIP免费

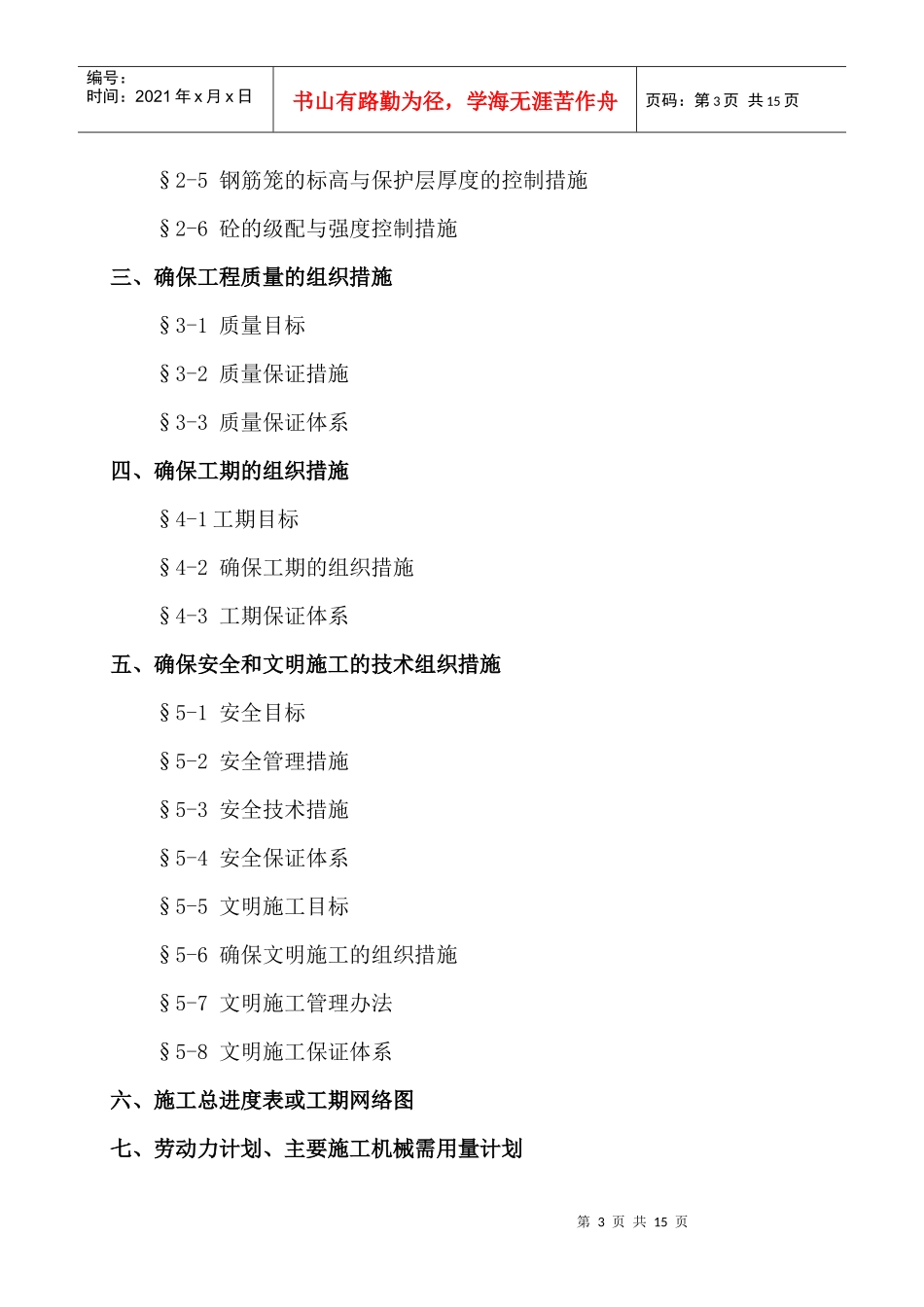

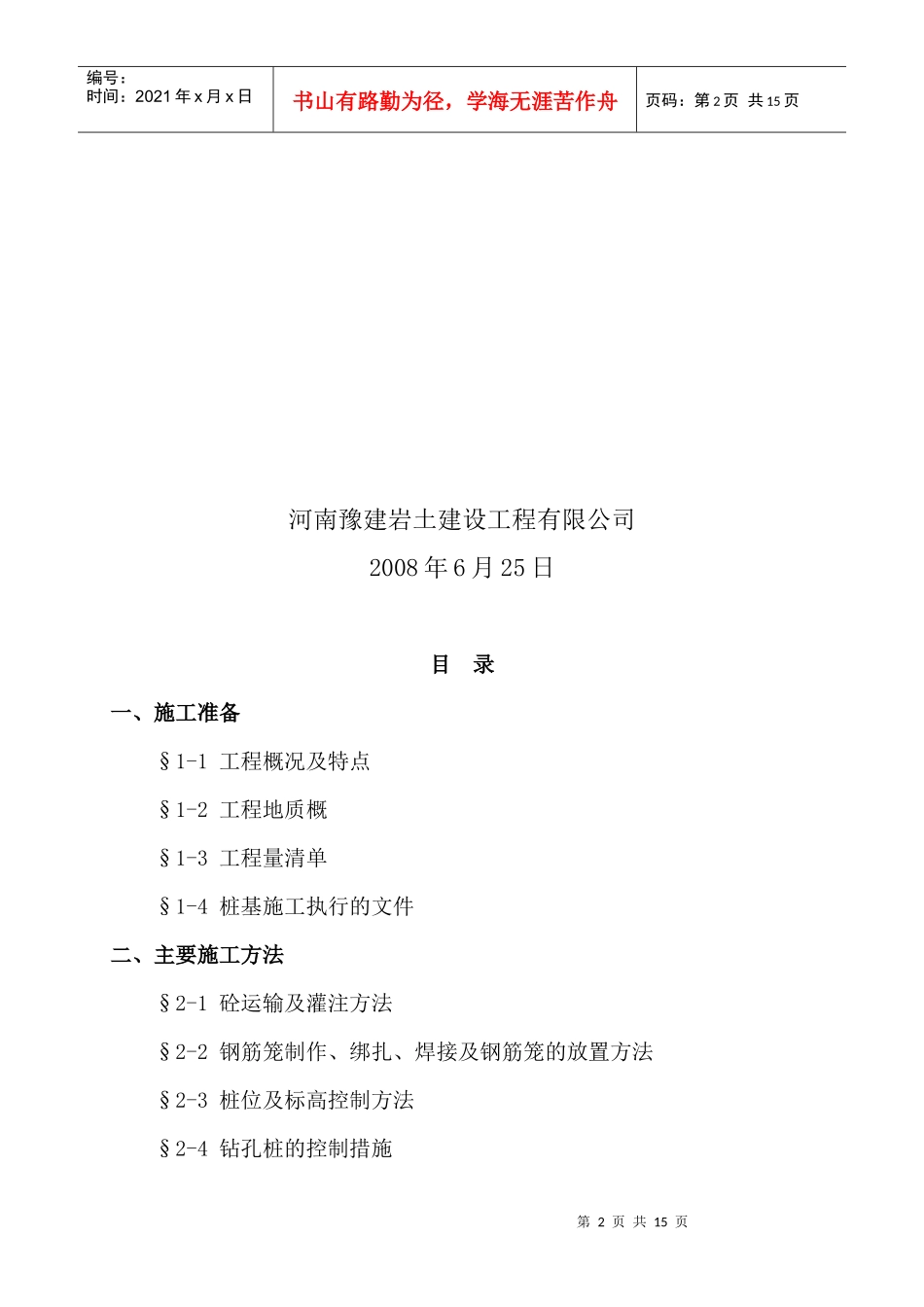

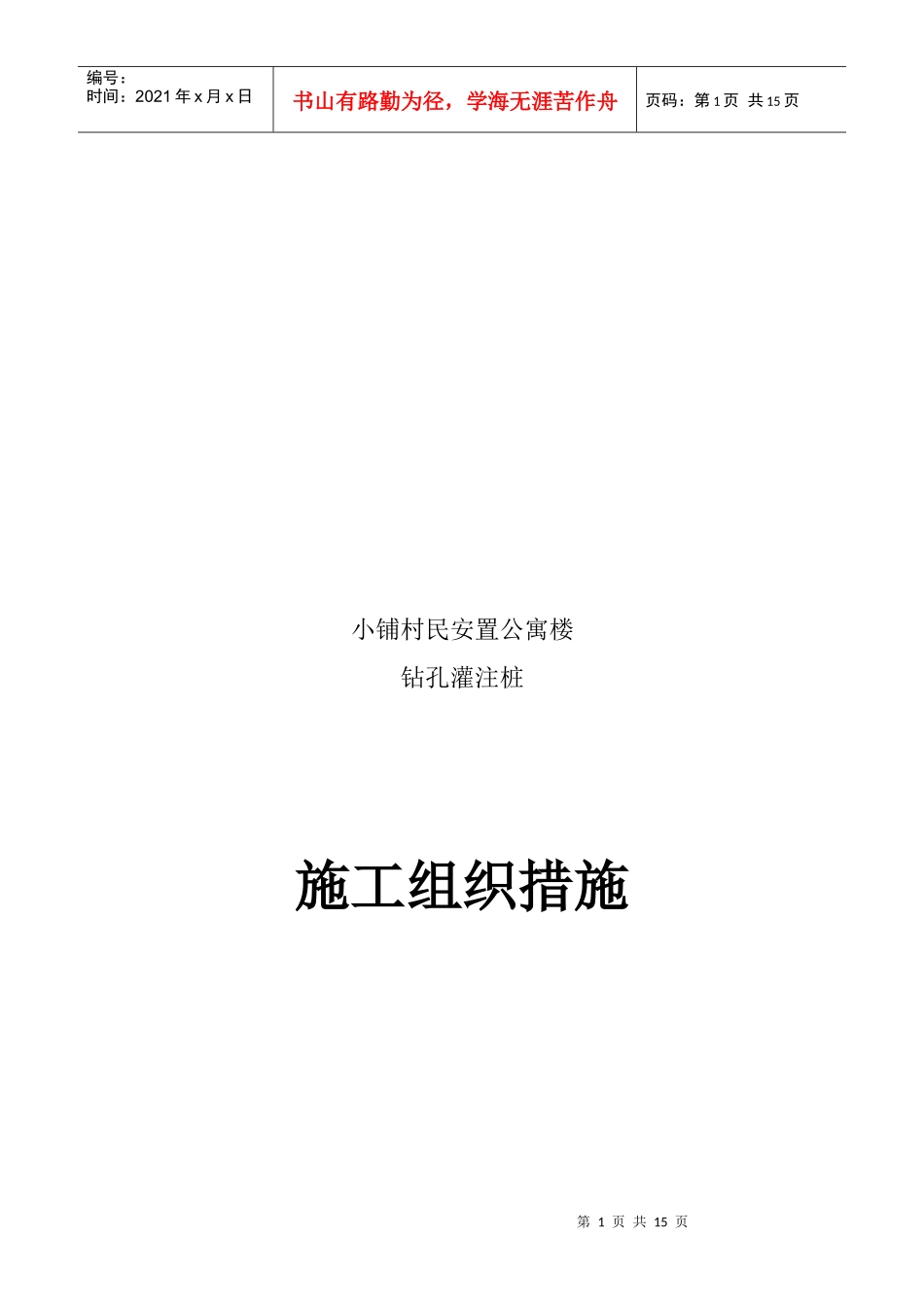

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页小铺村民安置公寓楼钻孔灌注桩施工组织措施第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页河南豫建岩土建设工程有限公司2008年6月25日目录一、施工准备§1-1工程概况及特点§1-2工程地质概§1-3工程量清单§1-4桩基施工执行的文件二、主要施工方法§2-1砼运输及灌注方法§2-2钢筋笼制作、绑扎、焊接及钢筋笼的放置方法§2-3桩位及标高控制方法§2-4钻孔桩的控制措施第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页§2-5钢筋笼的标高与保护层厚度的控制措施§2-6砼的级配与强度控制措施三、确保工程质量的组织措施§3-1质量目标§3-2质量保证措施§3-3质量保证体系四、确保工期的组织措施§4-1工期目标§4-2确保工期的组织措施§4-3工期保证体系五、确保安全和文明施工的技术组织措施§5-1安全目标§5-2安全管理措施§5-3安全技术措施§5-4安全保证体系§5-5文明施工目标§5-6确保文明施工的组织措施§5-7文明施工管理办法§5-8文明施工保证体系六、施工总进度表或工期网络图七、劳动力计划、主要施工机械需用量计划第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页八、施工平面布置图九、施工环境保护措施十、现场组织机构第一节施工准备§1-1工程概况及特点本工程场地位于东风路信息路交叉口，桩基类型为静压桩，由于场地原因，14根无法施工的桩位改为钻孔灌注桩，混凝土标号C25。§1-2工程地质概况详见《东风路写字楼地质勘察报告》（详勘）。§1-3工程量清单桩径砼号桩顶标高桩底标高桩长桩数备注600mmＣ25-5.75m-26.75m21m14§1-4桩基工程施工执行的文件《工程测量规范〈GBJ201-93〉》《建筑地基基础设计规范〈GB50007-2002〉》《建筑地基与基础工程施工质量验收规范〈GB50202-2002〉》《基桩底应变动力检测规程〈GJG/T93-95〉》《建筑机械安全技术规范〈GBJ33-88〉》《施工现场临时用电安全技术规范〈JGJ46-88〉》《混凝土结构工程质量验收规范〈GB50204-2002〉》《建筑桩基技术规范〈JGJ94-94〉》《建筑基桩检测技术规范〈JGJ106-2003〉》其它与本工程有关的现行工程技术、质量评定标准、施工验收标准及规范。第二节主要施工方法§2-1混凝土运输及灌注方法设计砼标号C25。1、采用商品砼，保证砼浇筑时的坍落度及和易性。2、水下砼浇注导管采用无缝钢管制作，采用卡扣式螺纹连接，接头处使用橡胶圈密封；导管直径Φ200mm，每节长度2.1m，最下端一节长度3.1m；导管总长度不得大于实际孔深，下放好后，导管端部距孔底0.3-0.5m，严禁导管插入孔底；导管的技术指标：定长偏差不超过0.5%；连接部位内径偏差不大于2mm，内壁应光滑平整；连接成导管柱时，轴线偏差不大于±20mm；首先在导管内安放隔水栓，使隔水栓与导管内水面紧贴；灌注首批砼之前，应先放入隔水栓（用铁丝吊送）保证砼不直接接触泥浆,然后再放入混凝土,确认初灌量备足后,即可剪断铁丝。灌注首批混凝土时，为了保证导管埋第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页入混凝土的深度不小于1.5m,初灌量不小于0.8m3。首批砼灌注正常后，应连续不断的灌注，严禁中途长时间停止。在灌注过程中，应经常用测锤探测砼面上升高度，并适时提升，逐级拆卸导管，保持导管合理埋深。探测次数一般不宜少于所使用的导管节数。遇特殊情况（局部扩径、缩径和灌注量特别的桩孔等）应增加探测次数，同时观察返水情况，以正确分析和判定孔内的情况。根据实际情况严格控制导管埋深长度，一般2-6m为宜。桩顶灌注标高比设计值增加0.5m，以便清除桩顶部的浮浆渣层。桩顶灌注完毕后，应立即探测桩顶面的实际标高。用带有标尺的钢杆和装有可开闭的活门钢盒组成的取样探测器取样，判断桩顶的混凝土面。灌注混凝土前应检查砼的坍落度（砼坍落度在180-220mm之间），第一次应灌到扩底段的顶面部位；灌注完成后，应及时填写施工记录、隐蔽工程验收等记...
