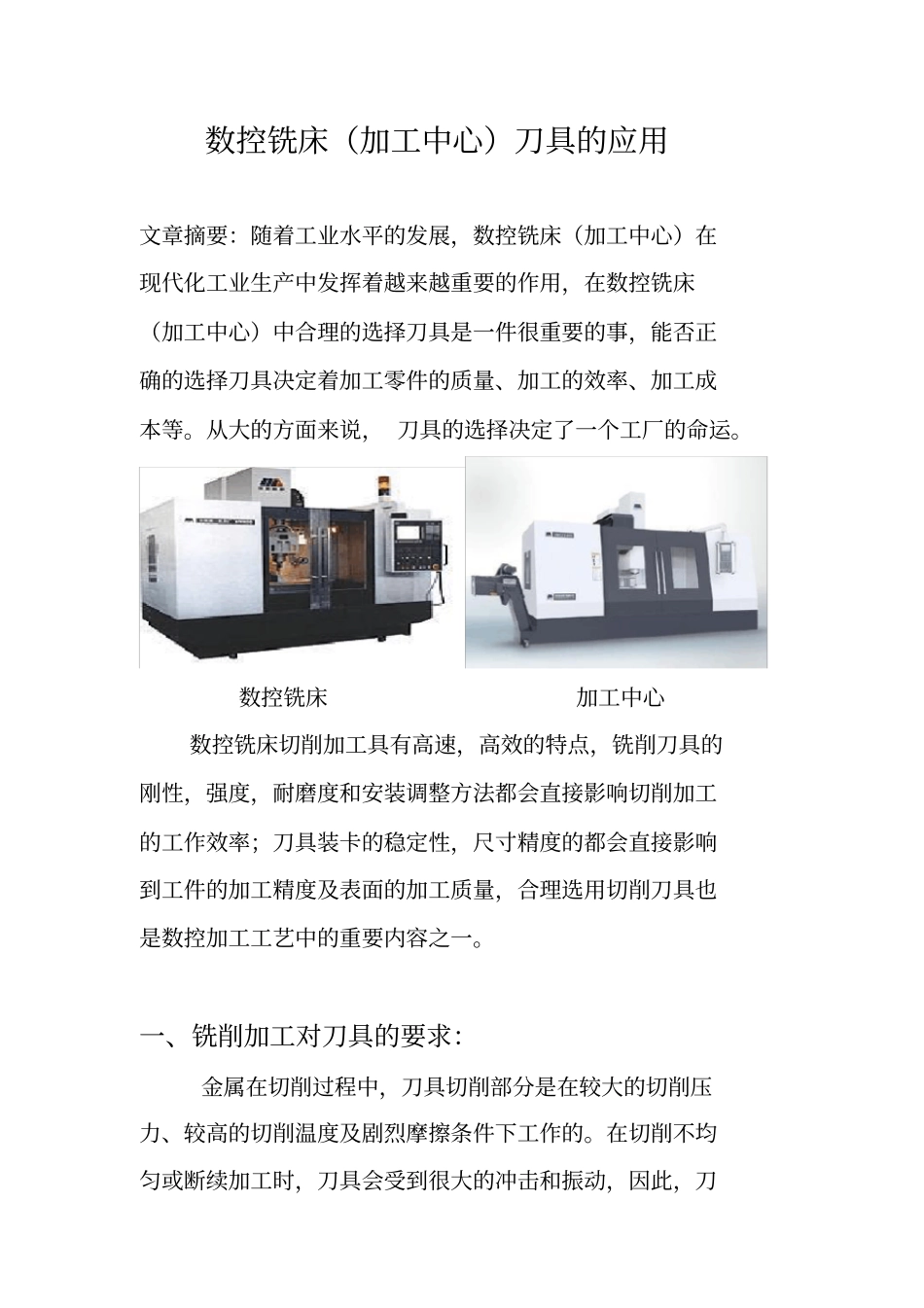

数控铣床（加工中心）刀具的应用制作人：7组组员指导老师：张建完成时间：11月12日数控铣床（加工中心）刀具的应用文章摘要：随着工业水平的发展，数控铣床（加工中心）在现代化工业生产中发挥着越来越重要的作用，在数控铣床（加工中心）中合理的选择刀具是一件很重要的事，能否正确的选择刀具决定着加工零件的质量、加工的效率、加工成本等。从大的方面来说，刀具的选择决定了一个工厂的命运。数控铣床加工中心数控铣床切削加工具有高速，高效的特点，铣削刀具的刚性，强度，耐磨度和安装调整方法都会直接影响切削加工的工作效率；刀具装卡的稳定性，尺寸精度的都会直接影响到工件的加工精度及表面的加工质量，合理选用切削刀具也是数控加工工艺中的重要内容之一。一、铣削加工对刀具的要求：金属在切削过程中，刀具切削部分是在较大的切削压力、较高的切削温度及剧烈摩擦条件下工作的。在切削不均匀或断续加工时，刀具会受到很大的冲击和振动，因此，刀具切削部分材料应具备如下性能：1）高硬度。硬度是刀具材料最基本的性能，其硬度必须高于工件材料的硬度，方能将工件上多余的金属切削掉。2）高耐磨性。高耐磨性是刀具抵抗磨损的能力，在剧烈的摩擦下刀具磨损要小，尤其是当一把刀具加工的内容很多时，若刀具不耐用而磨损较快，就会影响工件的加工质量和加工精度。3）足够的强度和韧度。切削时刀具要能承受各种压力与冲击。一般用抗弯强度和冲击来衡量材料强度与韧度的高低。4）高耐热性与化学稳定性。高耐热性，是指刀具在高温下仍能保持原有的硬度，强度，韧度以及耐磨性。化学稳定性，是指高温下不易与加工材料或周围介质发生化学反应的能力，包括抗氧化能力。化学稳定性越高，刀具磨损越慢，加工表面质量越好。二、常见的刀具类型：注：刀具材料有高速钢、硬质合金钢和其他加工材料。陶瓷、人造金刚石和立方氮化硼都以广泛应用于刀具当中。（一）平面加工铣刀铣平面显然离不开平面加工铣刀。端面铣刀、圆柱铣刀和立铣刀是常用的平面加工铣刀。（1）端面铣刀端面铣刀一般采用镶齿式结构，刀齿采用硬质合金钢制成，生产效率高，加工表面质量也高，用于立式铣床上粗、精铣各种大平面。（2）圆柱铣刀圆柱铣刀通常采用整体式结构，主要由高速钢制成。圆柱铣刀一般采用螺旋形刀齿以提高切削工作的平稳性，用于卧式铣床上粗铣及半精铣平面。（3）立铣刀立式刀用于立式铣床上铣削阶台平面和侧面。立铣刀除了用于铣削平面外，还可用于铣削沟槽、螺旋槽及工件上各种形状的孔，铣削各种盘型凸轮与圆柱凸轮，以及通过靠模铣削内、外曲面。a端面铣刀b圆柱铣刀c立铣刀（二）沟槽加工铣刀注：直槽有通槽和不通槽之分，较宽的通槽可用三面刃铣刀加工，窄的通槽可用锯片铣刀或小尺寸立铣刀加工，不通槽则宜用立铣刀加工。横槽的价格离不开T型槽铣刀。（1）三面刃铣刀三面刃铣刀有直齿、错齿和镶齿等几种结构形式，由于刀具的圆周和两个侧面上均有刀刃，可以获得较高的加工表面质量，主要用于铣削各种槽、阶台平面、工件的表面及凸台平面等。（2）槽铣刀槽铣刀用于铣削各种槽及板料、棒料和各种型材的切断，但由于没有起修光作用的副切削刃，所以所铣槽的侧面质量比较差。（3）键槽铣刀键槽铣刀主要用于铣削键槽，它具有很高的铣削精度。（4）燕尾槽铣刀燕尾槽铣刀主要用于铣削诸如机床拖板上的燕尾槽之类的表面。（5）角度铣刀角度铣刀分为单角铣刀、对称双角铣刀和不对称双角铣刀3种。单角铣刀用于各种刀具的外圆齿槽与端面齿槽的开齿和铣削各种锯齿离合器和棘齿的齿形；对称双角铣刀用于铣削各种V型槽和尖齿、梯形齿离合器的齿形；不对称双角铣刀主要用于铣削各种角度槽。a立铣刀b三面刃铣刀c槽铣刀dT型槽铣刀e键槽铣刀f燕尾槽铣刀g角度铣刀（三）成形面加工铣刀在普通铣床上加工成形面往往离不开成形铣刀，如半圆形铣刀和专门加工叶片成形面及特殊形状的根部槽的专用铣刀。另外，像铣削齿轮用的齿轮铣刀等，都是成形铣刀，下图为常见的成形铣刀。成形铣刀的缺点是制造费用较大，切削性能差。成形铣刀三、数控立铣刀的正确使用在铣削加工中心上铣削复杂工件时，数控铣刀的使用应注意以下...
