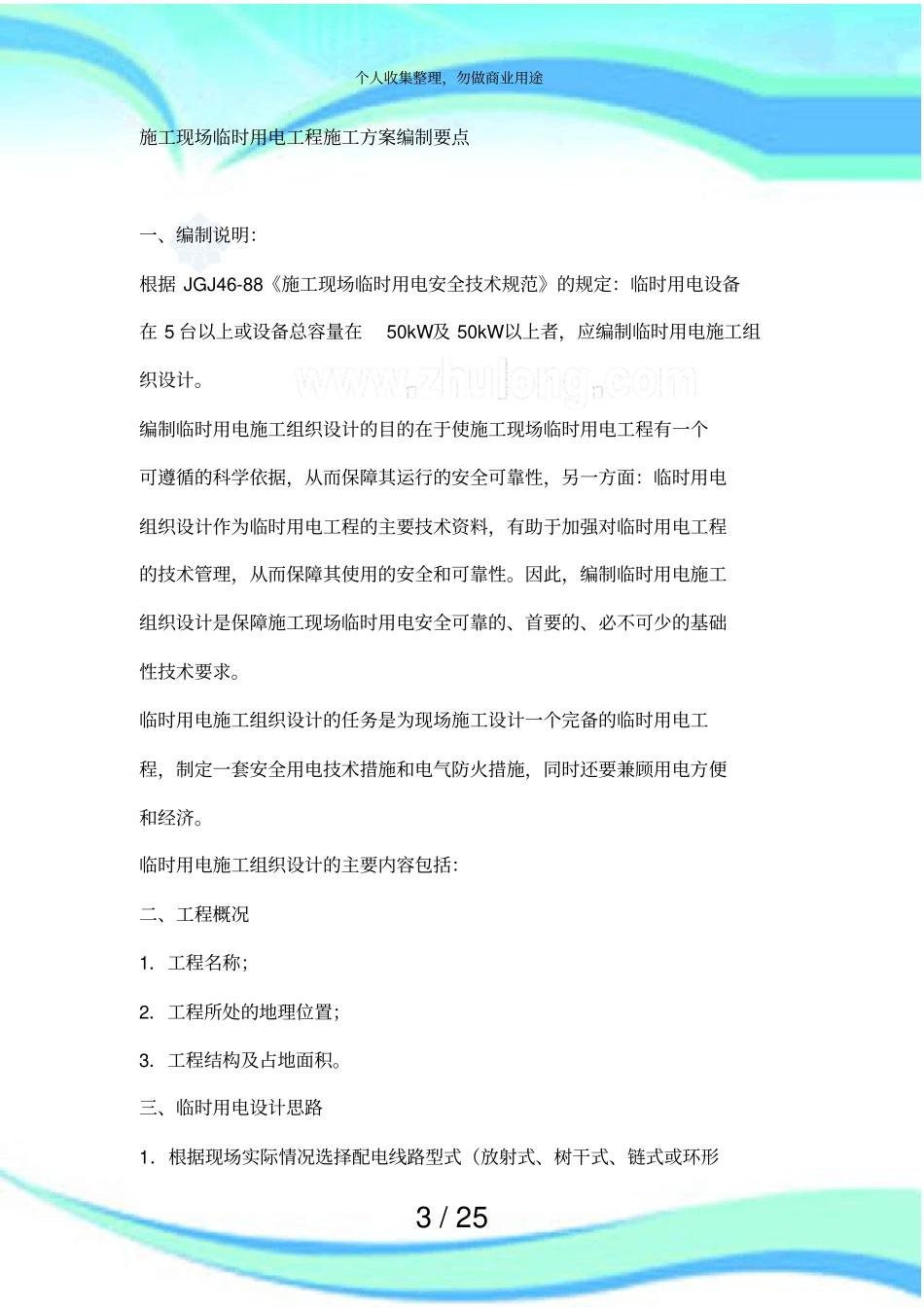

1/25临时用电施工实施方案编制要点2/25————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/25施工现场临时用电工程施工方案编制要点一、编制说明：根据JGJ46-88《施工现场临时用电安全技术规范》的规定：临时用电设备在5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性，另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的、首要的、必不可少的基础性技术要求。临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，同时还要兼顾用电方便和经济。临时用电施工组织设计的主要内容包括：二、工程概况1．工程名称；2．工程所处的地理位置；3．工程结构及占地面积。三、临时用电设计思路1．根据现场实际情况选择配电线路型式（放射式、树干式、链式或环形个人收集整理，勿做商业用途4/25配线）；2．根据总计算负荷和峰值电流选择电源和备用电源；3．根据总负荷、支路负荷计算出的总电流、支路电流和架设方式选择总电源线线径和支路线径。四、现场勘测现场勘测工作包括：调查测绘现场的地形、地貌；主体工程的位置；给排水等地上、地下管线和管沟的位置；建筑材料、器具堆放位置；生产、生活临时搭设的建筑物位置；用电设备装设位置以及现场周围环境等。临时用电施工组织设计的现场勘测工作应与建筑工程施工组织设计的现场勘测工作同时进行，或直接借用其勘测资料。五、负荷计算1．负荷计算的目的电力负荷是指通过电气设备或线路上的电流或功率。它是以功率或热能的形式消耗于电气设备。建筑施工现场的供电系统所需要的电能通常是经过降压变电所从电力系统中获得的。因此，合理地选择各级变电所中变压器、主要电气设备以及配电导线等是保证供电系统安全可靠的重要前提。电力负荷计算的主要目的就是为合理选择变电所的变压器容量、各种电气设备及配电导线提供科学依据。2．计算负荷确定方法计算负荷是按发热条件选择电气设备的一个假定负荷，它所产生的热效应与实际变动负荷产生的最大热效应相等。根据计算负荷选择导线及电气设备，在运行中的最高温升不超过导线和电器的温升允许值。它的确定方法个人收集整理，勿做商业用途5/25较多，目前施工中常采用的方法是需要系数法，在确定计算负荷计算之前，应首先要确定设备的设备容量。（1）用电设备设备容量（Pe）的确定建筑供电系统中各用电设备铭牌上都标明有额定功率，但由于各用电设备的额定工作条件不同，有的可直接相加，但有的在计算中就不能简单的把铭牌上规定的额定功率直接相加，必须首先把额定功率换算到统一规定的工作制下的功率后才能相加。换算到统一规定的工作制下的额定功率称为“设备容量”，用Pe表示。用电设备按工作制可分为三种：a.长期连续工作制：指在规定环境温度下连续运行，设备任何部分的温度和温升均不超过允许值。这类设备的“Pe”值就是其铭牌的额定容量（kW）。b.短时工作制：指运行时间短而停歇时间长，设备在工作时间内的温升不足以达到稳定温升而在间歇时间内足以使温升冷却到环境温度。这类用电设备的设备容量就是其铭牌上标明的额定值（kW）。c.反复短时工作制：指设备以断续方式反复进行工作，工作时间与停歇时间相互交替重复。这些用电设备的设备容量就是将设备在某一暂载率下的铭牌统一换算到一个标准暂载率下的功率。①吊车电动机组规定统一换算到暂载率Jc＝25％时的额定功率（kW），其设备容量为：Pe＝Jc/Jc25?n＝2Pn?Jc式中Pe———换算到Jc＝25％时电动机的设备容量，kW；Jc———铭牌暂载率，以百分值代入公式；个人收集整理，勿做商业用途6/25Pn———电动机铭牌功率。②电焊机组规定统一换算到Jc＝100％时的额定功率（kW）...
