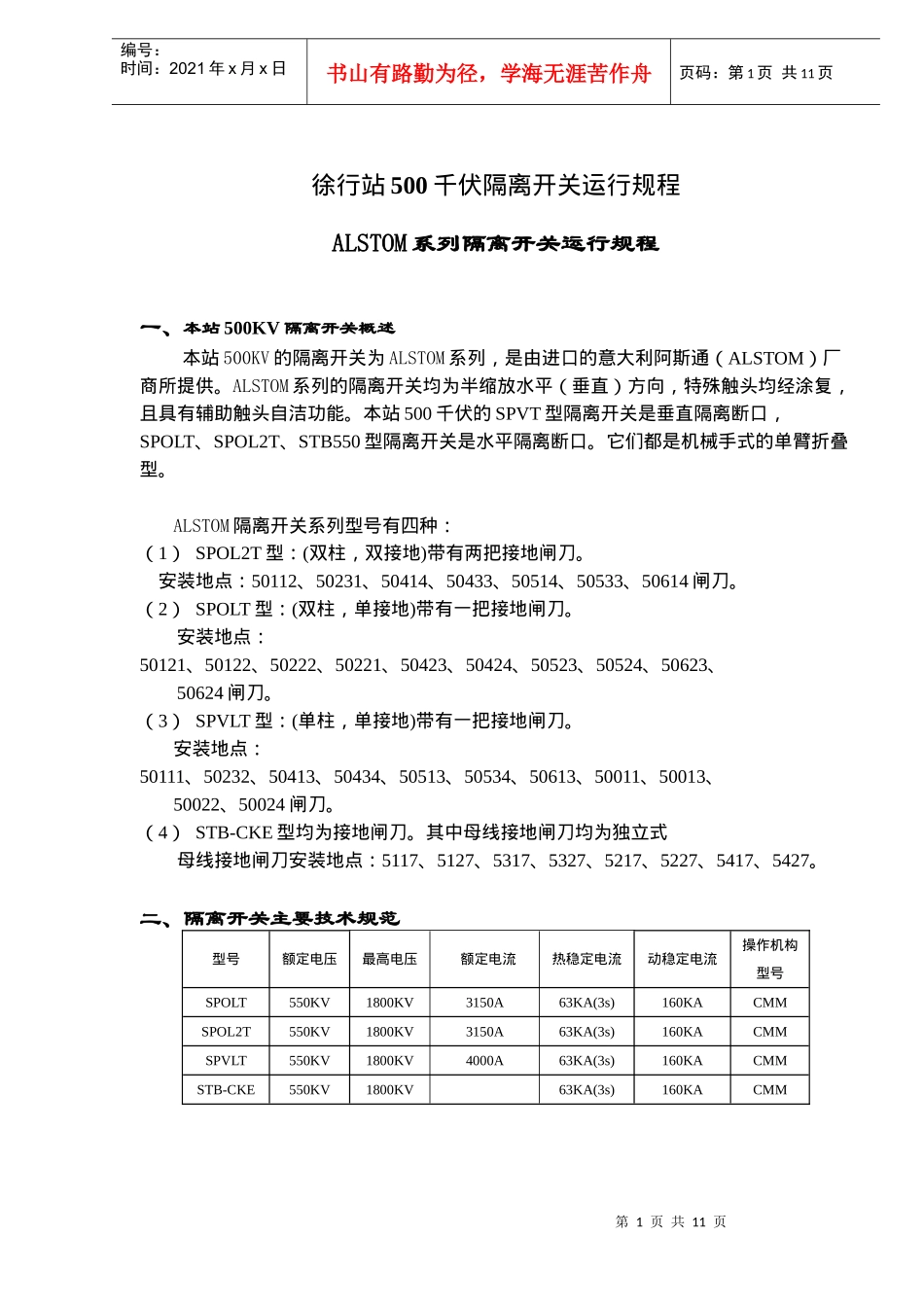

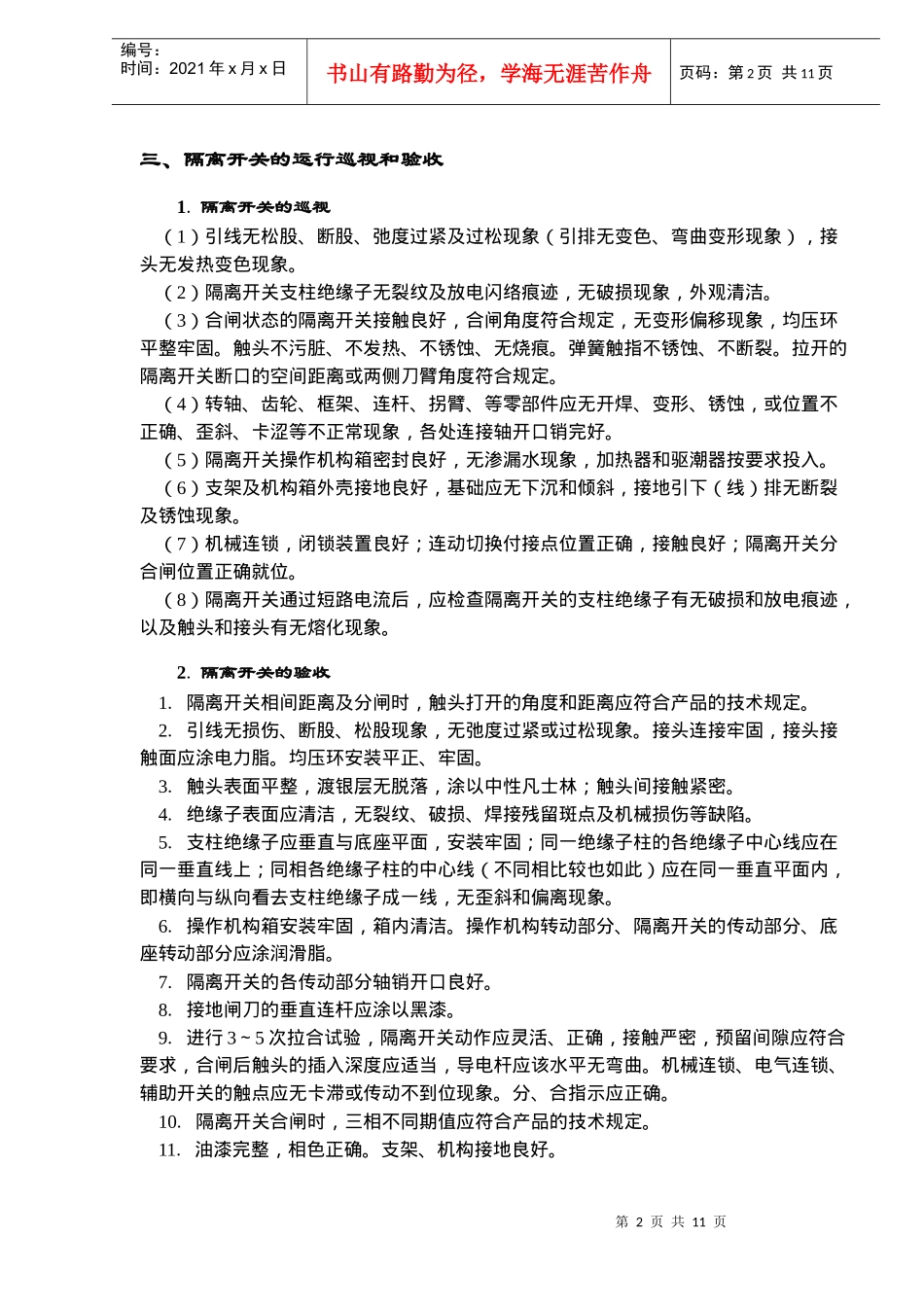

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页徐行站500千伏隔离开关运行规程ALSTOM系列隔离开关运行规程一、本站500KV隔离开关概述本站500KV的隔离开关为ALSTOM系列,是由进口的意大利阿斯通(ALSTOM)厂商所提供。ALSTOM系列的隔离开关均为半缩放水平(垂直)方向,特殊触头均经涂复,且具有辅助触头自洁功能。本站500千伏的SPVT型隔离开关是垂直隔离断口,SPOLT、SPOL2T、STB550型隔离开关是水平隔离断口。它们都是机械手式的单臂折叠型。ALSTOM隔离开关系列型号有四种:(1)SPOL2T型:(双柱,双接地)带有两把接地闸刀。安装地点:50112、50231、50414、50433、50514、50533、50614闸刀。(2)SPOLT型:(双柱,单接地)带有一把接地闸刀。安装地点:50121、50122、50222、50221、50423、50424、50523、50524、50623、50624闸刀。(3)SPVLT型:(单柱,单接地)带有一把接地闸刀。安装地点:50111、50232、50413、50434、50513、50534、50613、50011、50013、50022、50024闸刀。(4)STB-CKE型均为接地闸刀。其中母线接地闸刀均为独立式母线接地闸刀安装地点:5117、5127、5317、5327、5217、5227、5417、5427。二、隔离开关主要技术规范型号额定电压最高电压额定电流热稳定电流动稳定电流操作机构型号SPOLT550KV1800KV3150A63KA(3s)160KACMMSPOL2T550KV1800KV3150A63KA(3s)160KACMMSPVLT550KV1800KV4000A63KA(3s)160KACMMSTB-CKE550KV1800KV63KA(3s)160KACMM第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页三、隔离开关的运行巡视和验收1.隔离开关的巡视(1)引线无松股、断股、弛度过紧及过松现象(引排无变色、弯曲变形现象),接头无发热变色现象。(2)隔离开关支柱绝缘子无裂纹及放电闪络痕迹,无破损现象,外观清洁。(3)合闸状态的隔离开关接触良好,合闸角度符合规定,无变形偏移现象,均压环平整牢固。触头不污脏、不发热、不锈蚀、无烧痕。弹簧触指不锈蚀、不断裂。拉开的隔离开关断口的空间距离或两侧刀臂角度符合规定。(4)转轴、齿轮、框架、连杆、拐臂、等零部件应无开焊、变形、锈蚀,或位置不正确、歪斜、卡涩等不正常现象,各处连接轴开口销完好。(5)隔离开关操作机构箱密封良好,无渗漏水现象,加热器和驱潮器按要求投入。(6)支架及机构箱外壳接地良好,基础应无下沉和倾斜,接地引下(线)排无断裂及锈蚀现象。(7)机械连锁,闭锁装置良好;连动切换付接点位置正确,接触良好;隔离开关分合闸位置正确就位。(8)隔离开关通过短路电流后,应检查隔离开关的支柱绝缘子有无破损和放电痕迹,以及触头和接头有无熔化现象。2.隔离开关的验收1.隔离开关相间距离及分闸时,触头打开的角度和距离应符合产品的技术规定。2.引线无损伤、断股、松股现象,无弛度过紧或过松现象。接头连接牢固,接头接触面应涂电力脂。均压环安装平正、牢固。3.触头表面平整,渡银层无脱落,涂以中性凡士林;触头间接触紧密。4.绝缘子表面应清洁,无裂纹、破损、焊接残留斑点及机械损伤等缺陷。5.支柱绝缘子应垂直与底座平面,安装牢固;同一绝缘子柱的各绝缘子中心线应在同一垂直线上;同相各绝缘子柱的中心线(不同相比较也如此)应在同一垂直平面内,即横向与纵向看去支柱绝缘子成一线,无歪斜和偏离现象。6.操作机构箱安装牢固,箱内清洁。操作机构转动部分、隔离开关的传动部分、底座转动部分应涂润滑脂。7.隔离开关的各传动部分轴销开口良好。8.接地闸刀的垂直连杆应涂以黑漆。9.进行3~5次拉合试验,隔离开关动作应灵活、正确,接触严密,预留间隙应符合要求,合闸后触头的插入深度应适当,导电杆应该水平无弯曲。机械连锁、电气连锁、辅助开关的触点应无卡滞或传动不到位现象。分、合指示应正确。10.隔离开关合闸时,三相不同期值应符合产品的技术规定。11.油漆完整,相色正确。支架、机构接地良好。第3页共11页第2页共11页分闸合闸马达保护开关加热开关近控/远控切换开关近控远控编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页12.隔离开关的接触电阻...
