某物流园A地块仓库工程喷淋系统施工方案VIP免费

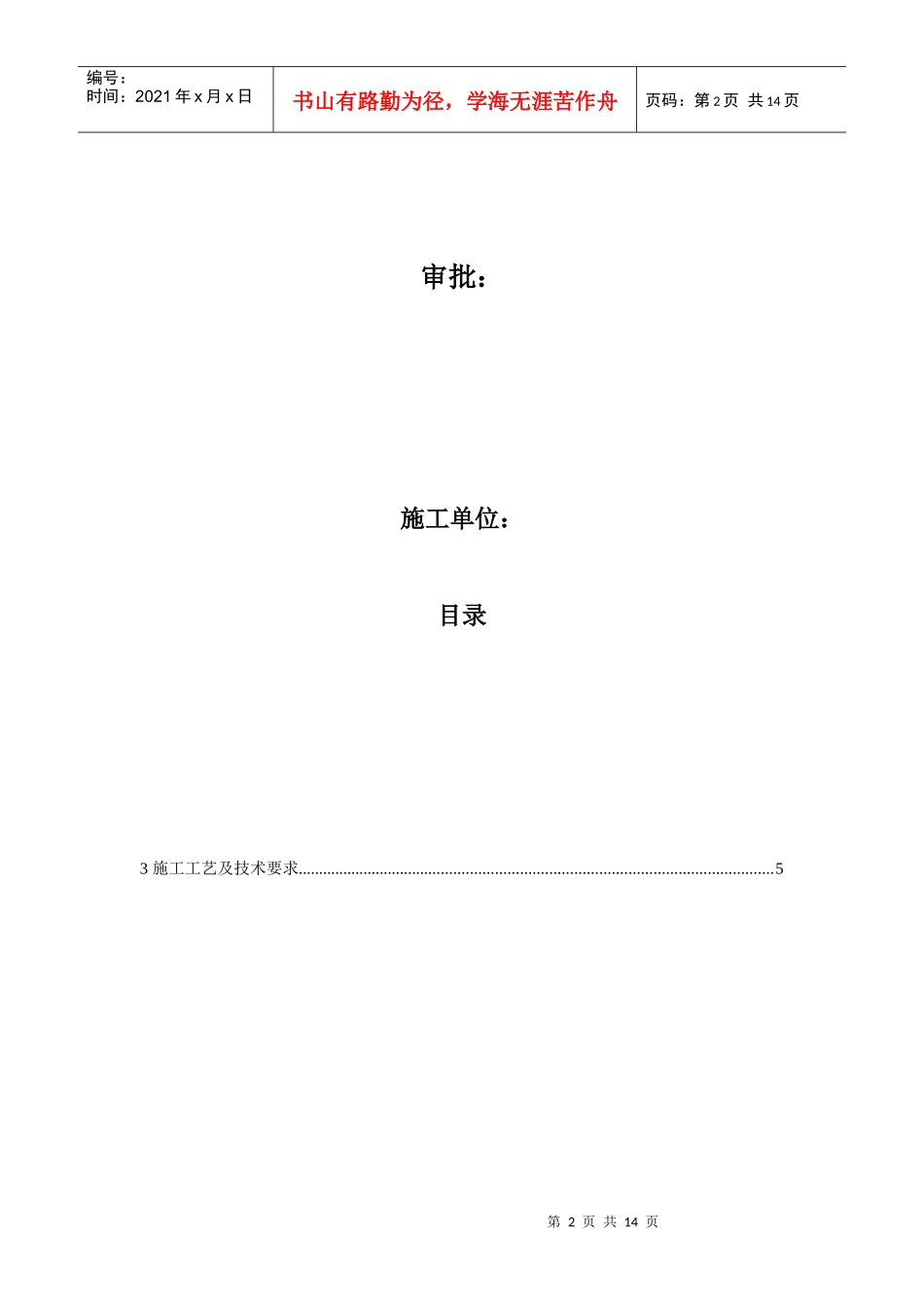

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页苏州普洛斯望亭物流园A地块仓库工程喷淋系统施工方案编制：陈宣碧审核：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页审批：施工单位：目录3施工工艺及技术要求...................................................................................................................5第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1工程概况1.1工程说明本工程为普洛斯望亭物流园二期，由江苏兴安建设集团有限公司承建。工程占地面积为由公司设计。本方案针对喷淋系统提出，水泵房已在一期建好，通过马路托管引入到二期供喷淋用水。1.2项目组织机构第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2施工准备2.1技术准备2.1.1施工技术资料施工图纸、国家规定的施工规范及标准、类似工程的施工资料、工艺流程图、产品使用说明书、安装施工方案、项目经理技术负责人施工员安全员质检员综合办公施工班组第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页2.1.2编制依据《自动喷水灭火系统施工及验收规范》GB50261-2005《自动喷水灭火系统设计规范》GB50084-2001设计图纸类似工程相关资料2.2现场准备现场A1、A2、A3为仓库，在钢结构框架安装完成后安装喷淋系统管网。A4办公楼A5变电所A6、A7、A8门卫在土建结构完成后进行喷淋系统安装。预埋管线应根据钢结构、土建施工进度同时完成。现场共两个加工棚分别供A1、A4、A5、A6、A7和A2、A3、A8管道预制加工使用作业条件：（1）加工棚四周用彩钢板围住，能遮蔽风、沙、雨、雪（2）接通水源、电源，保证运输和消防道路畅通（3）加工棚基础达强度到作业要求，不低于混泥土强度的75%2.3施工机具准备（1）机具：套丝机两台、切割机一台、切管机一台、台钻一台、电钻五把、电焊机两台、升降机六台、照明灯具两副、打压泵一台、管钳活动扳手等（2）材料：镀锌管、无缝钢管、焊接钢管、喷头、报警阀组、压力开关、水流指示器、水泵接合器等系统主要组件、自动排气阀、信号阀、止回阀、泄压阀、减压阀、蝶阀、闸阀第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页卡箍、弯头、三通等应经相应国家产品质量监督检验中心检测合格。（3）仪器仪表：压力表、水平尺、卷尺、游标卡尺等3施工工艺及技术要求3.1工艺流程图3.2管道预制喷淋主管为DN150镀锌钢管，安装之前按图纸预制开孔与DN80支管连接。支管为DN80镀锌钢管喷淋头之间间距为2.67m通过三通与支管连接。镀锌管均应耍大红漆。管道螺纹安装准备支架安装及支管定位主管安装主、支管碰头及喷淋头安装、补漆立管安装组件安装管道试压管道冲洗系统试压管道预制系统调试第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页连接时螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。3.3安装准备由于本工程主体结构为仓库，安装高度较高属于高危操作。采用升降机将管道运送至安装位置再按图进行安装。安装前需准备好安全带、安全帽、扶梯、升降机、二级三级箱等施工机具。并对操作人员进行班前教育，在保证安全的情况是进行施工。3.4支管安装及支架定位3．4.1支架安装支架应按图纸位置与钢结构协调打眼，将支架安装到合理位置。安装时要将支架螺丝拧紧，保证各路支架在同一条线上。（1）支、吊架的形式、材质、加工尺寸、精度及焊接应符合设计要求（2）支架底板应平整、支、吊架的工作面应平整（3）支、吊架焊缝应进行外观检查、不得有漏焊、点焊、裂纹、咬边等缺陷。焊接变形应予校正（4）支、吊架应进行防腐处理并妥善保存第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页3.4.2支管安装管道连接...
