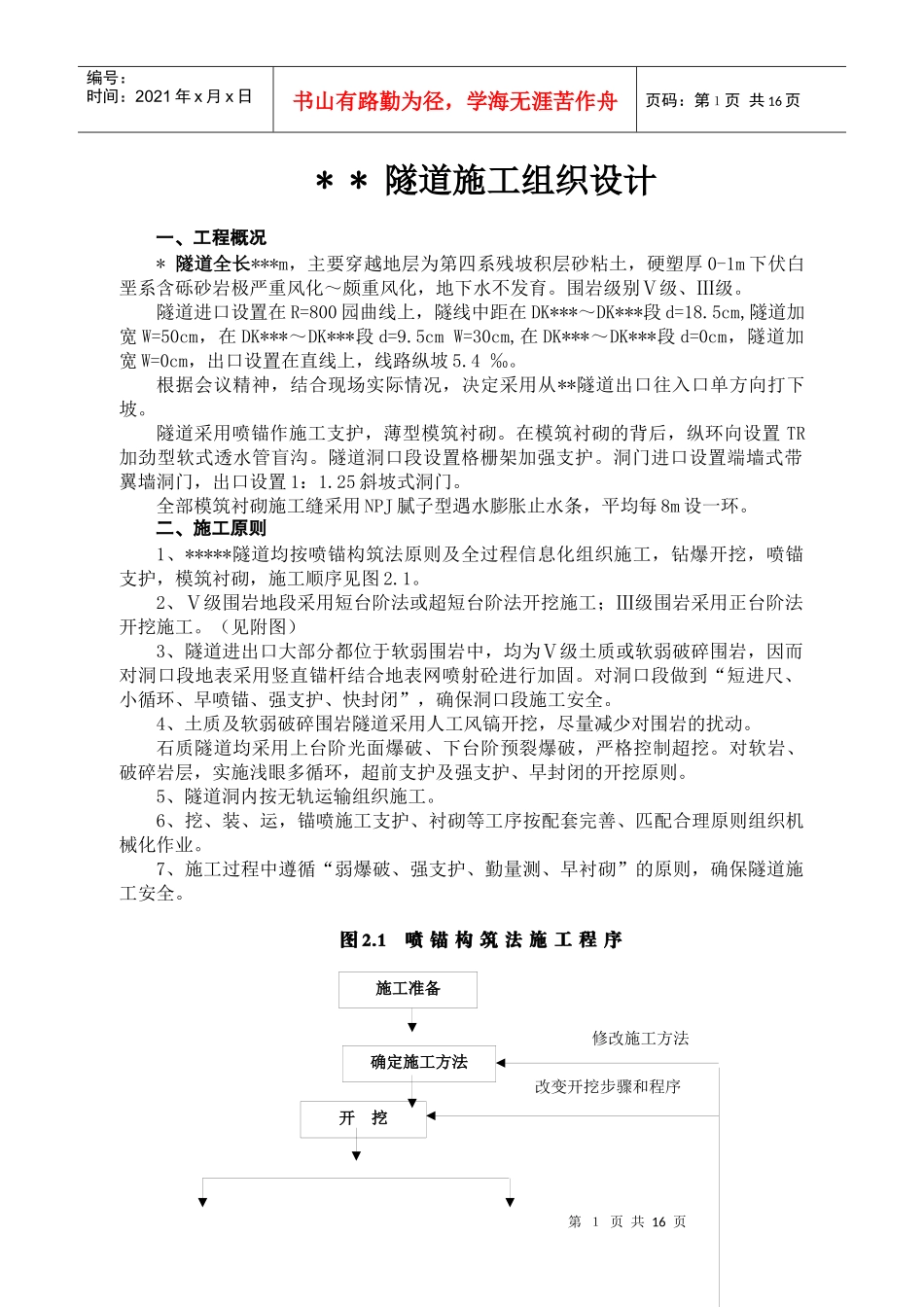

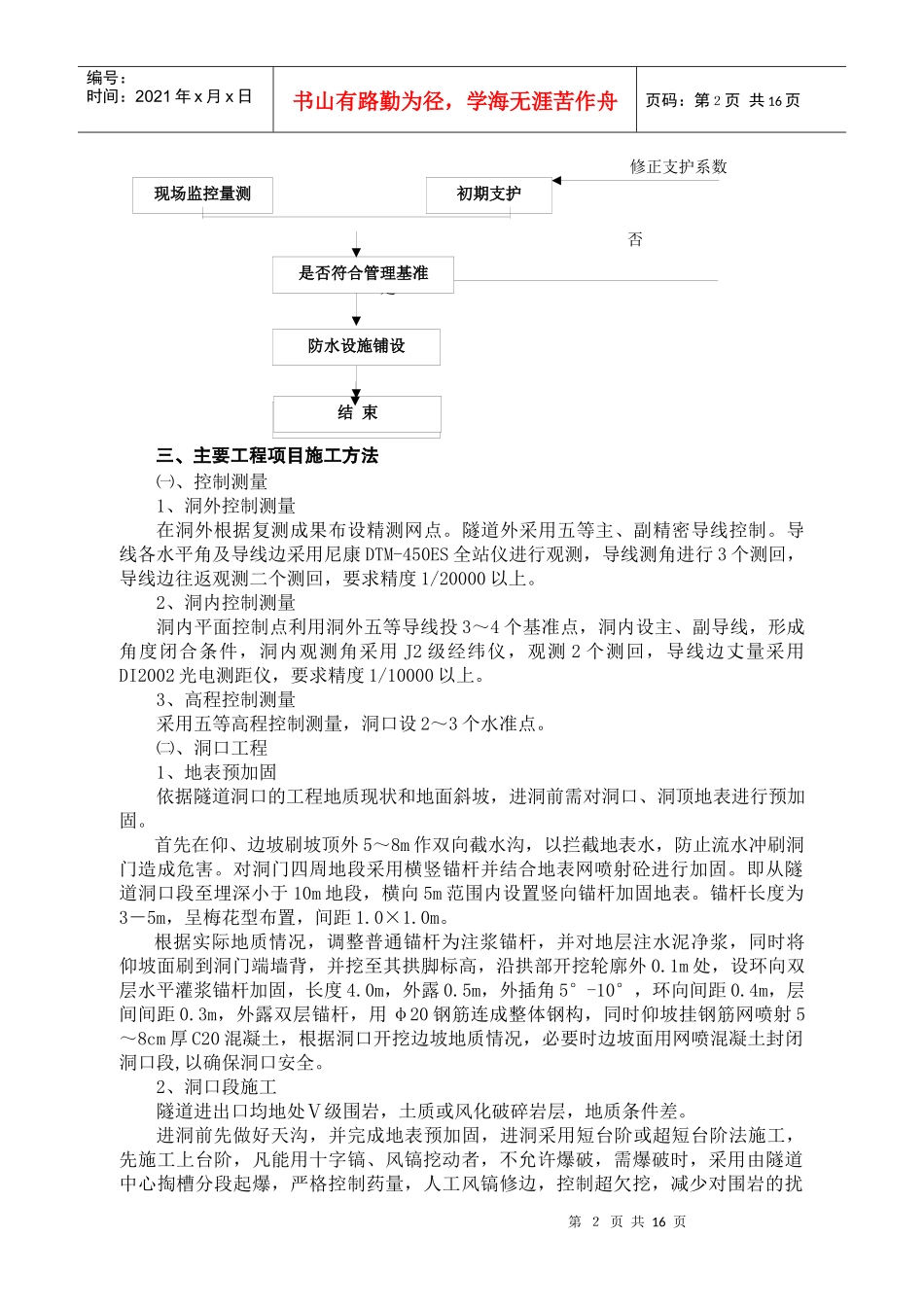

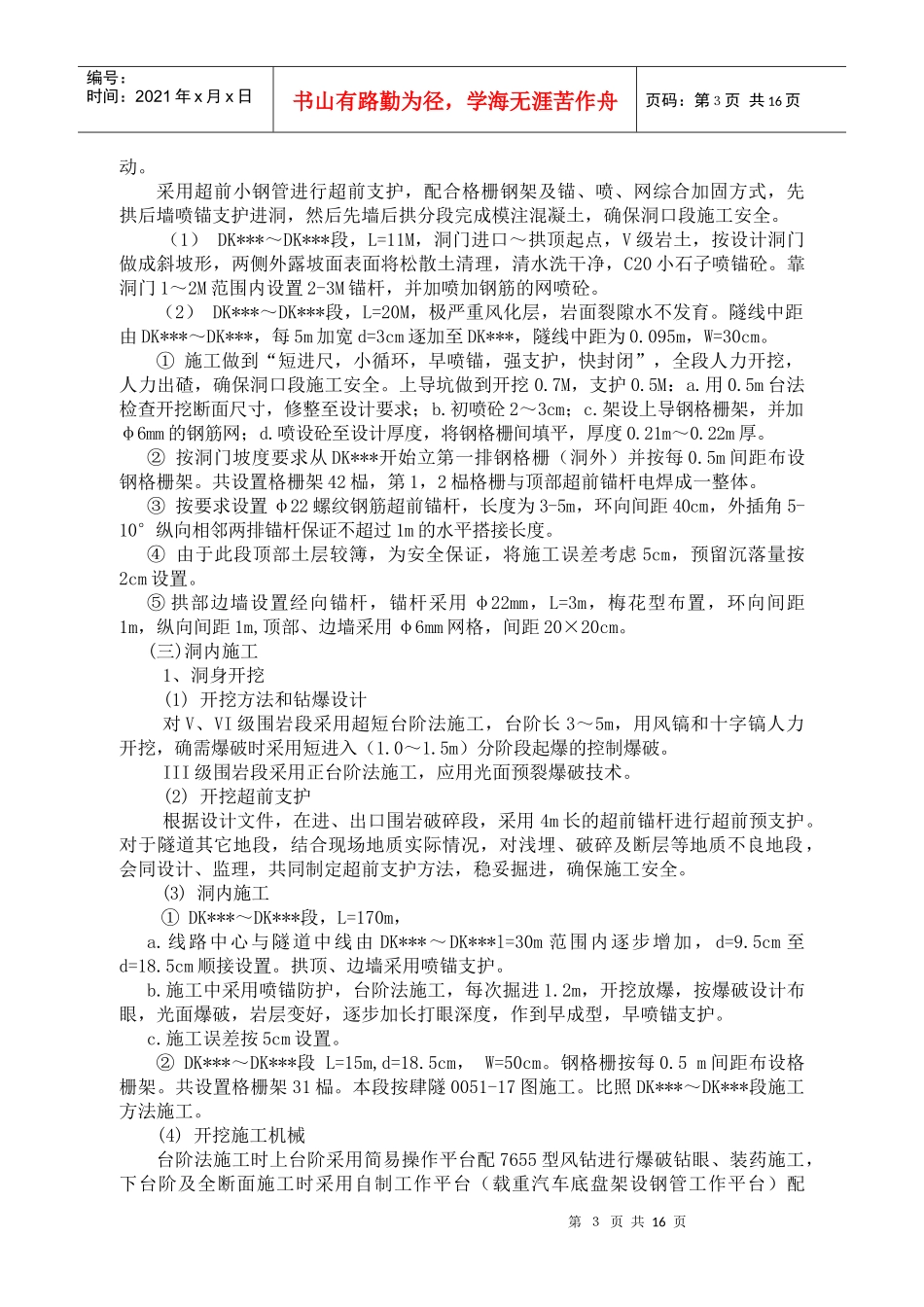

第１页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共16页**隧道施工组织设计一、工程概况*隧道全长***m，主要穿越地层为第四系残坡积层砂粘土，硬塑厚0-1m下伏白垩系含砾砂岩极严重风化～颇重风化，地下水不发育。围岩级别Ⅴ级、Ⅲ级。隧道进口设置在R=800园曲线上，隧线中距在DK***～DK***段d=18.5cm,隧道加宽W=50cm，在DK***～DK***段d=9.5cmW=30cm,在DK***～DK***段d=0cm，隧道加宽W=0cm，出口设置在直线上，线路纵坡5.4‰。根据会议精神，结合现场实际情况，决定采用从**隧道出口往入口单方向打下坡。隧道采用喷锚作施工支护，薄型模筑衬砌。在模筑衬砌的背后，纵环向设置TR加劲型软式透水管盲沟。隧道洞口段设置格栅架加强支护。洞门进口设置端墙式带翼墙洞门，出口设置1：1.25斜坡式洞门。全部模筑衬砌施工缝采用NPJ腻子型遇水膨胀止水条，平均每8m设一环。二、施工原则1、*****隧道均按喷锚构筑法原则及全过程信息化组织施工，钻爆开挖，喷锚支护，模筑衬砌，施工顺序见图2.1。2、Ⅴ级围岩地段采用短台阶法或超短台阶法开挖施工；Ⅲ级围岩采用正台阶法开挖施工。（见附图）3、隧道进出口大部分都位于软弱围岩中，均为Ⅴ级土质或软弱破碎围岩，因而对洞口段地表采用竖直锚杆结合地表网喷射砼进行加固。对洞口段做到“短进尺、小循环、早喷锚、强支护、快封闭”，确保洞口段施工安全。4、土质及软弱破碎围岩隧道采用人工风镐开挖，尽量减少对围岩的扰动。石质隧道均采用上台阶光面爆破、下台阶预裂爆破，严格控制超挖。对软岩、破碎岩层，实施浅眼多循环，超前支护及强支护、早封闭的开挖原则。5、隧道洞内按无轨运输组织施工。6、挖、装、运，锚喷施工支护、衬砌等工序按配套完善、匹配合理原则组织机械化作业。7、施工过程中遵循“弱爆破、强支护、勤量测、早衬砌”的原则，确保隧道施工安全。图2.1喷锚构筑法施工程序修改施工方法改变开挖步骤和程序确定施工方法开挖施工准备第２页共16页第１页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共16页修正支护系数否是三、主要工程项目施工方法㈠、控制测量1、洞外控制测量在洞外根据复测成果布设精测网点。隧道外采用五等主、副精密导线控制。导线各水平角及导线边采用尼康DTM-450ES全站仪进行观测，导线测角进行3个测回，导线边往返观测二个测回，要求精度1/20000以上。2、洞内控制测量洞内平面控制点利用洞外五等导线投3～4个基准点，洞内设主、副导线，形成角度闭合条件，洞内观测角采用J2级经纬仪，观测2个测回，导线边丈量采用DI2002光电测距仪，要求精度1/10000以上。3、高程控制测量采用五等高程控制测量，洞口设2～3个水准点。㈡、洞口工程1、地表预加固依据隧道洞口的工程地质现状和地面斜坡，进洞前需对洞口、洞顶地表进行预加固。首先在仰、边坡刷坡顶外5～8m作双向截水沟，以拦截地表水，防止流水冲刷洞门造成危害。对洞门四周地段采用横竖锚杆并结合地表网喷射砼进行加固。即从隧道洞口段至埋深小于10m地段，横向5m范围内设置竖向锚杆加固地表。锚杆长度为3－5m，呈梅花型布置，间距1.0×1.0m。根据实际地质情况，调整普通锚杆为注浆锚杆，并对地层注水泥净浆，同时将仰坡面刷到洞门端墙背，并挖至其拱脚标高，沿拱部开挖轮廓外0.1m处，设环向双层水平灌浆锚杆加固，长度4.0m，外露0.5m，外插角5°-10°，环向间距0.4m，层间间距0.3m，外露双层锚杆，用φ20钢筋连成整体钢构，同时仰坡挂钢筋网喷射5～8cm厚C20混凝土，根据洞口开挖边坡地质情况，必要时边坡面用网喷混凝土封闭洞口段,以确保洞口安全。2、洞口段施工隧道进出口均地处Ⅴ级围岩，土质或风化破碎岩层，地质条件差。进洞前先做好天沟，并完成地表预加固，进洞采用短台阶或超短台阶法施工，先施工上台阶，凡能用十字镐、风镐挖动者，不允许爆破，需爆破时，采用由隧道中心掏槽分段起爆，严格控制药量，人工风镐修边，控制超欠挖，减少对围岩的扰现场监控量测初期支护是否符合管理基准防水设施铺设衬砌结束第３页共16页第２页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
