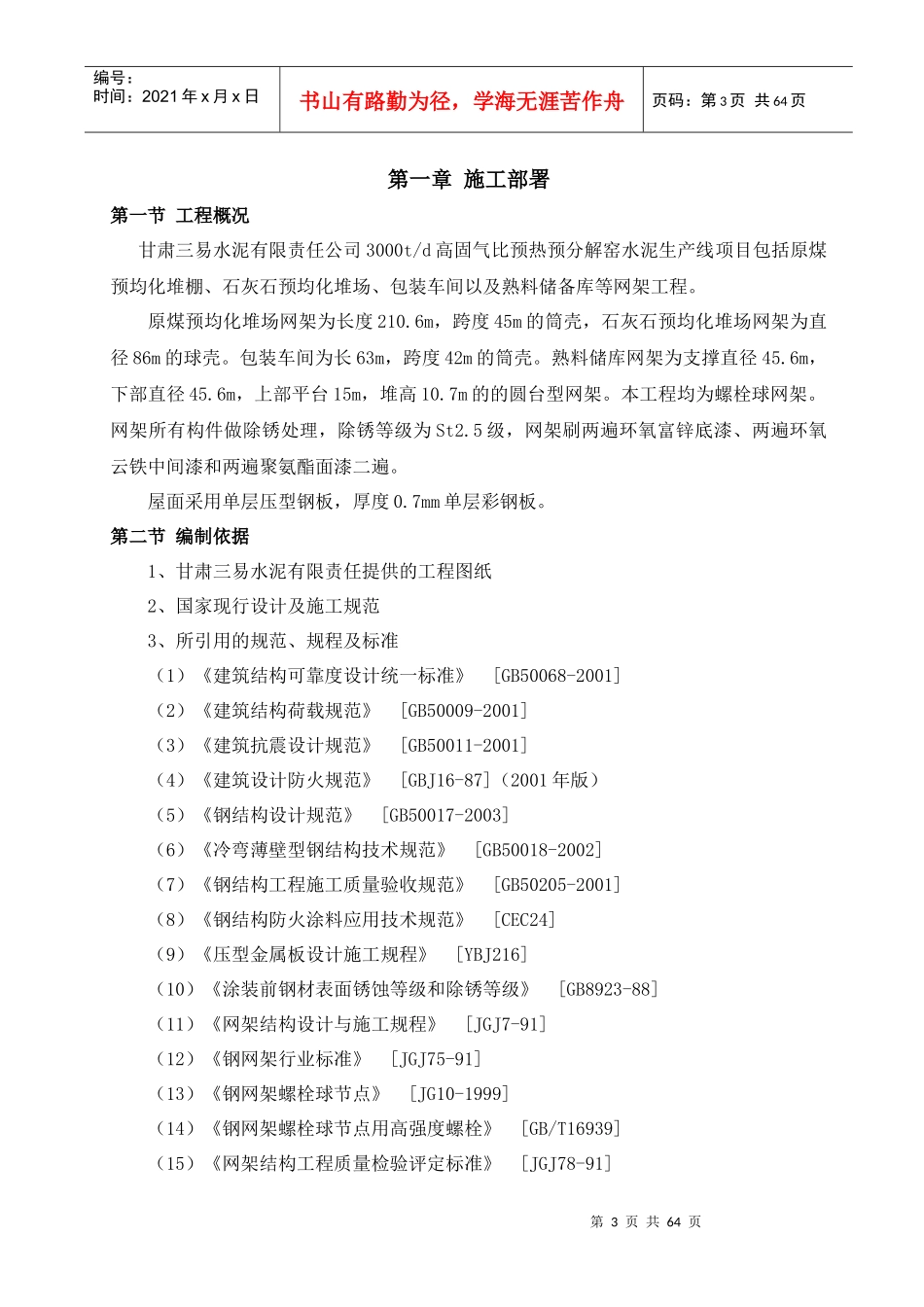

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页目录第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页第一章施工部署第一节工程概况甘肃三易水泥有限责任公司3000t/d高固气比预热预分解窑水泥生产线项目包括原煤预均化堆棚、石灰石预均化堆场、包装车间以及熟料储备库等网架工程。原煤预均化堆场网架为长度210.6m，跨度45m的筒壳，石灰石预均化堆场网架为直径86m的球壳。包装车间为长63m，跨度42m的筒壳。熟料储库网架为支撑直径45.6m，下部直径45.6m，上部平台15m，堆高10.7m的的圆台型网架。本工程均为螺栓球网架。网架所有构件做除锈处理，除锈等级为St2.5级，网架刷两遍环氧富锌底漆、两遍环氧云铁中间漆和两遍聚氨酯面漆二遍。屋面采用单层压型钢板，厚度0.7mm单层彩钢板。第二节编制依据1、甘肃三易水泥有限责任提供的工程图纸2、国家现行设计及施工规范3、所引用的规范、规程及标准（1）《建筑结构可靠度设计统一标准》[GB50068-2001]（2）《建筑结构荷载规范》[GB50009-2001]（3）《建筑抗震设计规范》[GB50011-2001]（4）《建筑设计防火规范》[GBJ16-87]（2001年版）（5）《钢结构设计规范》[GB50017-2003]（6）《冷弯薄壁型钢结构技术规范》[GB50018-2002]（7）《钢结构工程施工质量验收规范》[GB50205-2001]（8）《钢结构防火涂料应用技术规范》[CEC24]（9）《压型金属板设计施工规程》[YBJ216]（10）《涂装前钢材表面锈蚀等级和除锈等级》[GB8923-88]（11）《网架结构设计与施工规程》[JGJ7-91]（12）《钢网架行业标准》[JGJ75-91]（13）《钢网架螺栓球节点》[JG10-1999]（14）《钢网架螺栓球节点用高强度螺栓》[GB/T16939]（15）《网架结构工程质量检验评定标准》[JGJ78-91]第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页（16）其它与网架产品有关的中华人民共和国国家标准和行业标准。（17）我公司的特点、现状、施工技术管理力量（18）我公司的质量手册、程序文件、内部文件等管理制度第三节总体布署一、施工方案总体设想工程中标后，我公司将根据总包的工程进度计划及业主要求，进行分解工作，着手进行施工图的深化设计，在设计过程中随时与设计院保持联系，了解整体设计意图，使施工图准确、全面能够满足施工要求。深化设计的同时开展工程施工前的其他准备工作，在施工图图纸会审完毕即可进行全部构件的加工。项目经理及部分施工人员进入现场，落实人员住宿、材料堆放、水电的引出位置及测量点的交接等前期工作。一旦施工条件成熟，钢结构进场进行施工。在施工过程中严格按照图纸施工，对现场与图纸不符的地方及时与公司设计人员联系，提出解决方案，报设计院、业主及监理审批，通过后再进行施工。对施工中的难点要预先想好施工方案，充分估计可能遇到的困难，事先做好准备工作，确保工程顺利实施。二、施工准备1、图纸分析及分解设计根据招标文件要求已完成本工程的深化设计，中标后将按照要求完成施工图设计。2、物料准备：材料、构（配）件、机具和设备是保证施工顺利的物资基础，这些物资的准备工作必须在工程开工之前完成。根据各种物资的需求量计划，分别落实货源，安装运输和准备，使其满足连续施工的要求。3、劳动组织准备：施工队伍组织坚持合理、精干的原则，同时要根据施工组织设计制定的劳动力需要计划确定，在组织安装队进入现场时要进行安全、防火和文明施工等方面的教育，并建立、健全工地的各项管理制度，按照组织设计制定的各项保证措施考核各岗位人员。4、施工现场准备：（1）按照图纸要求进行施工前测量，测量记录要与图纸相符，如有不符，应复测，经设计方认可后共同解决后再进行施工。（2）搞好“三通一平”，即路通、水通、电通和平整场地。第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页（3）搭建临时设施，为正式开工准备好生产、办公、生活...
