水车中桥预应力空心板施工组织设计VIP免费

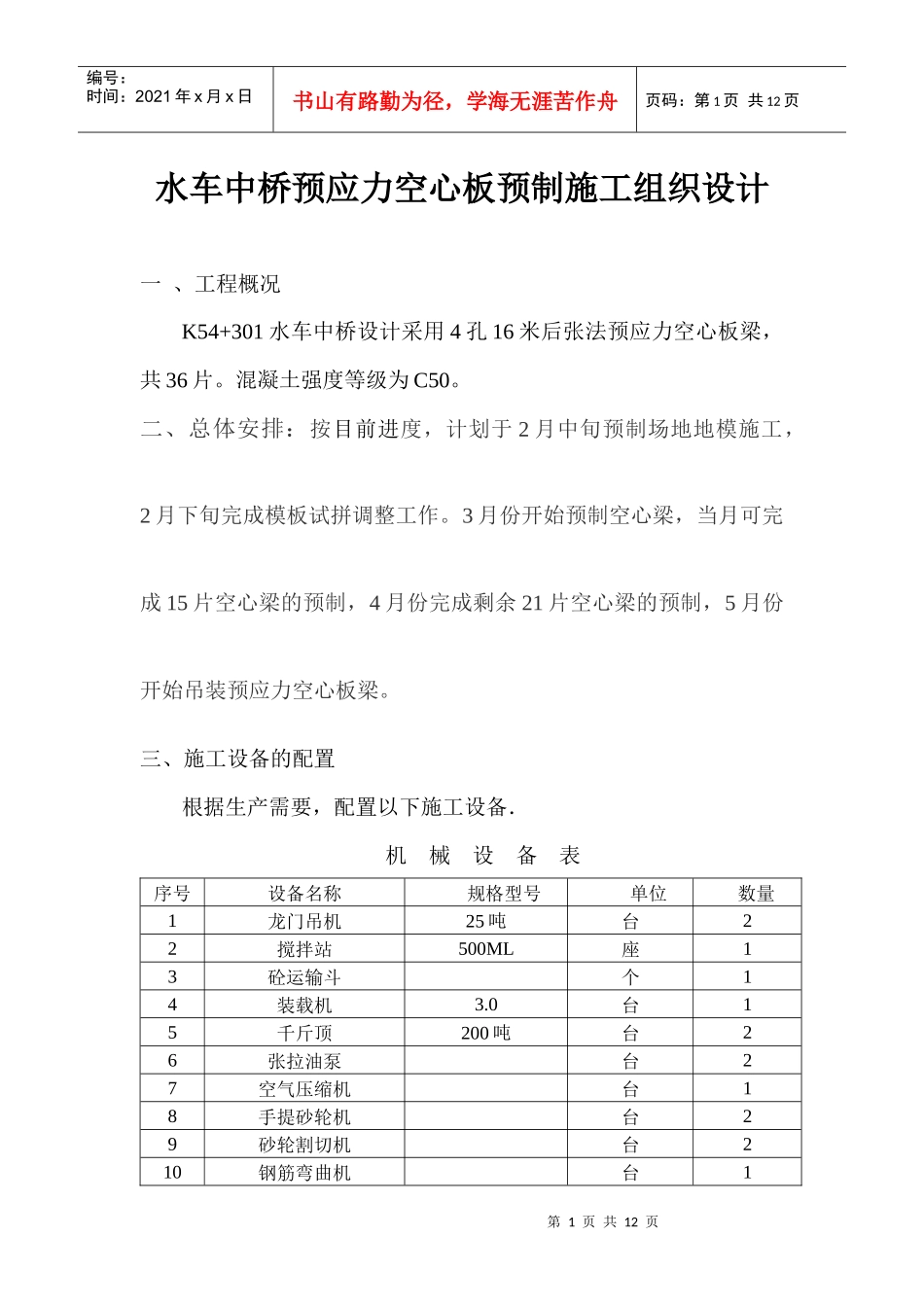

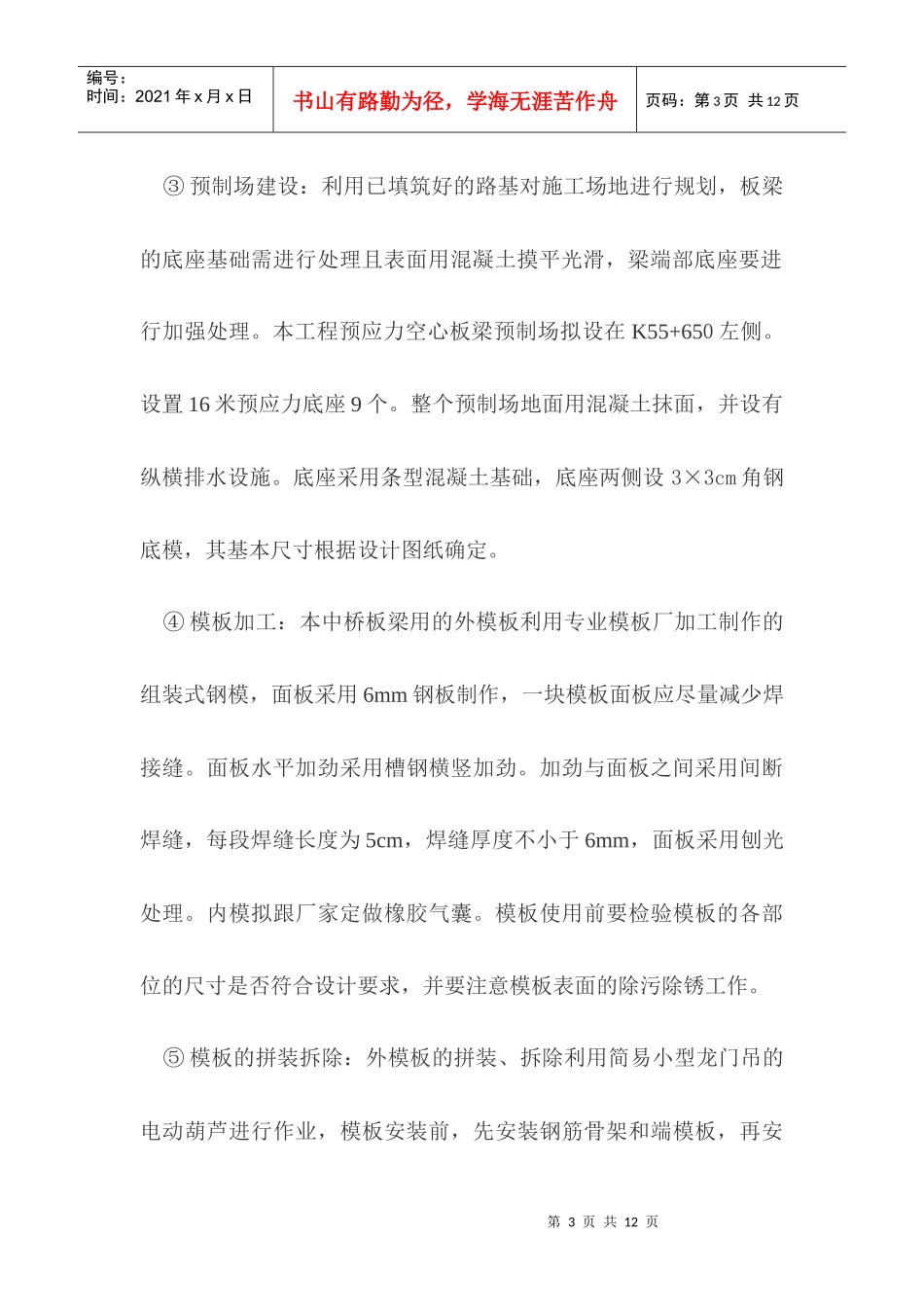

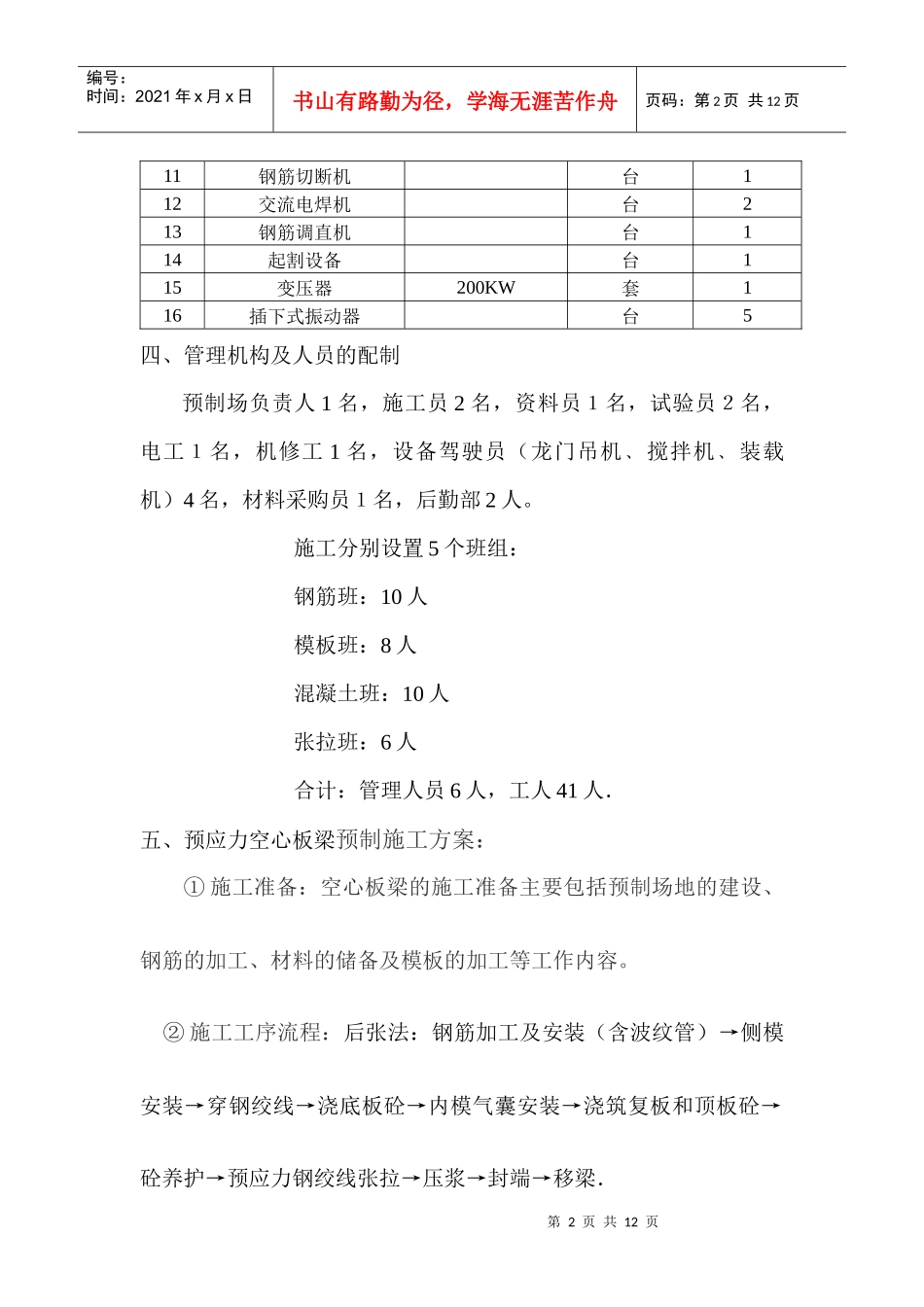

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页水车中桥预应力空心板预制施工组织设计一、工程概况K54+301水车中桥设计采用4孔16米后张法预应力空心板梁，共36片。混凝土强度等级为C50。二、总体安排：按目前进度，计划于2月中旬预制场地地模施工，2月下旬完成模板试拼调整工作。3月份开始预制空心梁，当月可完成15片空心梁的预制，4月份完成剩余21片空心梁的预制，5月份开始吊装预应力空心板梁。三、施工设备的配置根据生产需要，配置以下施工设备．机械设备表序号设备名称规格型号单位数量1龙门吊机25吨台22搅拌站500ML座13砼运输斗个14装载机3.0台15千斤顶200吨台26张拉油泵台27空气压缩机台18手提砂轮机台29砂轮割切机台210钢筋弯曲机台1第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页11钢筋切断机台112交流电焊机台213钢筋调直机台114起割设备台115变压器200KW套116插下式振动器台5四、管理机构及人员的配制预制场负责人1名，施工员2名，资料员１名，试验员２名，电工１名，机修工1名，设备驾驶员（龙门吊机﹑搅拌机﹑装载机）4名，材料采购员１名，后勤部2人。施工分别设置5个班组：钢筋班：10人模板班：8人混凝土班：10人张拉班：6人合计：管理人员6人，工人41人．五、预应力空心板梁预制施工方案：①施工准备：空心板梁的施工准备主要包括预制场地的建设、钢筋的加工、材料的储备及模板的加工等工作内容。②施工工序流程：后张法：钢筋加工及安装（含波纹管）→侧模安装→穿钢绞线→浇底板砼→内模气囊安装→浇筑复板和顶板砼→砼养护→预应力钢绞线张拉→压浆→封端→移梁．第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页③预制场建设：利用已填筑好的路基对施工场地进行规划，板梁的底座基础需进行处理且表面用混凝土摸平光滑，梁端部底座要进行加强处理。本工程预应力空心板梁预制场拟设在K55+650左侧。设置16米预应力底座9个。整个预制场地面用混凝土抹面，并设有纵横排水设施。底座采用条型混凝土基础，底座两侧设3×3cm角钢底模，其基本尺寸根据设计图纸确定。④模板加工：本中桥板梁用的外模板利用专业模板厂加工制作的组装式钢模，面板采用6mm钢板制作，一块模板面板应尽量减少焊接缝。面板水平加劲采用槽钢横竖加劲。加劲与面板之间采用间断焊缝，每段焊缝长度为5cm，焊缝厚度不小于6mm，面板采用刨光处理。内模拟跟厂家定做橡胶气囊。模板使用前要检验模板的各部位的尺寸是否符合设计要求，并要注意模板表面的除污除锈工作。⑤模板的拼装拆除：外模板的拼装、拆除利用简易小型龙门吊的电动葫芦进行作业，模板安装前，先安装钢筋骨架和端模板，再安第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页装波纹管及两侧模板；在浇筑完底层砼后进行安装内模。拆卸时与安装顺序相同。模板安装应严格按放样进行，确保安装时位置准确，安装牢固。为了保证模板的接缝光顺、不漏浆，采取措施如下：A、模板接缝处采用软制橡胶带衬垫并用打磨机打磨平整。B、每次拆模后均将模板表面清理干净，并涂抹机油，确保在下一次使用时不生锈。C、每次立模前先将模板表面清理干净，去除污垢、不洁物或铁锈（如有），涂上适量脱模剂后方可立模。⑥钢筋制作与安装：使用的钢筋需有出厂合格证明并经过试验室抽检合格，钢筋的存放必须分批分类并要有防雨水等的侵蚀措施。钢筋的制作在建好的钢筋施工棚内集中进行，制作好的半成品及成品钢筋应分类堆放。钢筋制作与安装应注意避免在结构的最大应力处设置接头，并应可能使接头交错排列，接头间距相互错开的距离大于50cm，焊接点与弯曲处的间距应大于10d（d为钢筋直径），第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页除去焊接时存留的焊渣，焊缝长度符合规范要求（即双面焊为5d，单面焊为10d）。⑦钢绞线安装（穿束）◆钢筋绑扎时要注意将波纹管绑扎定位在钢筋结构上，波纹管的定位一定要按照施...
