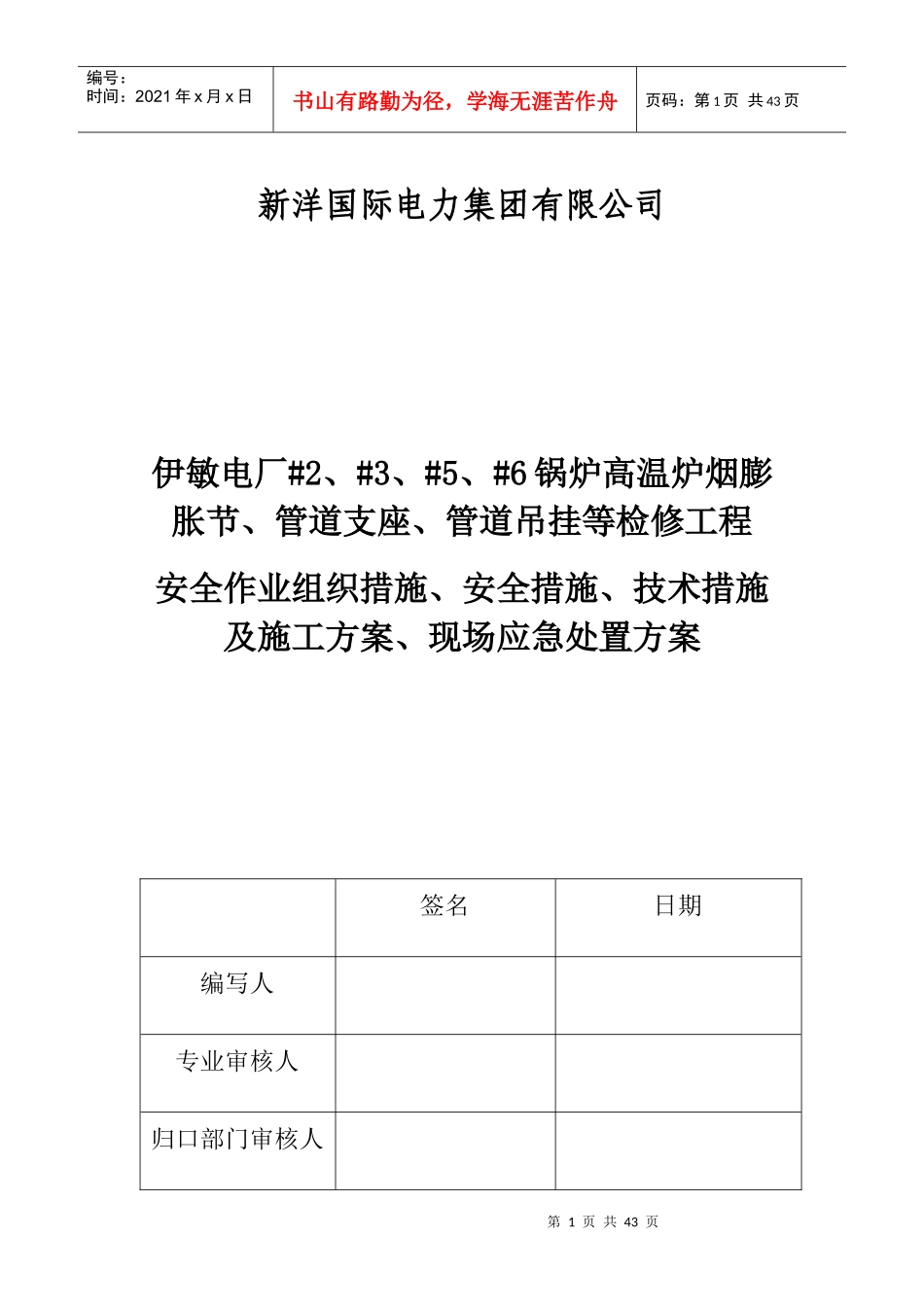

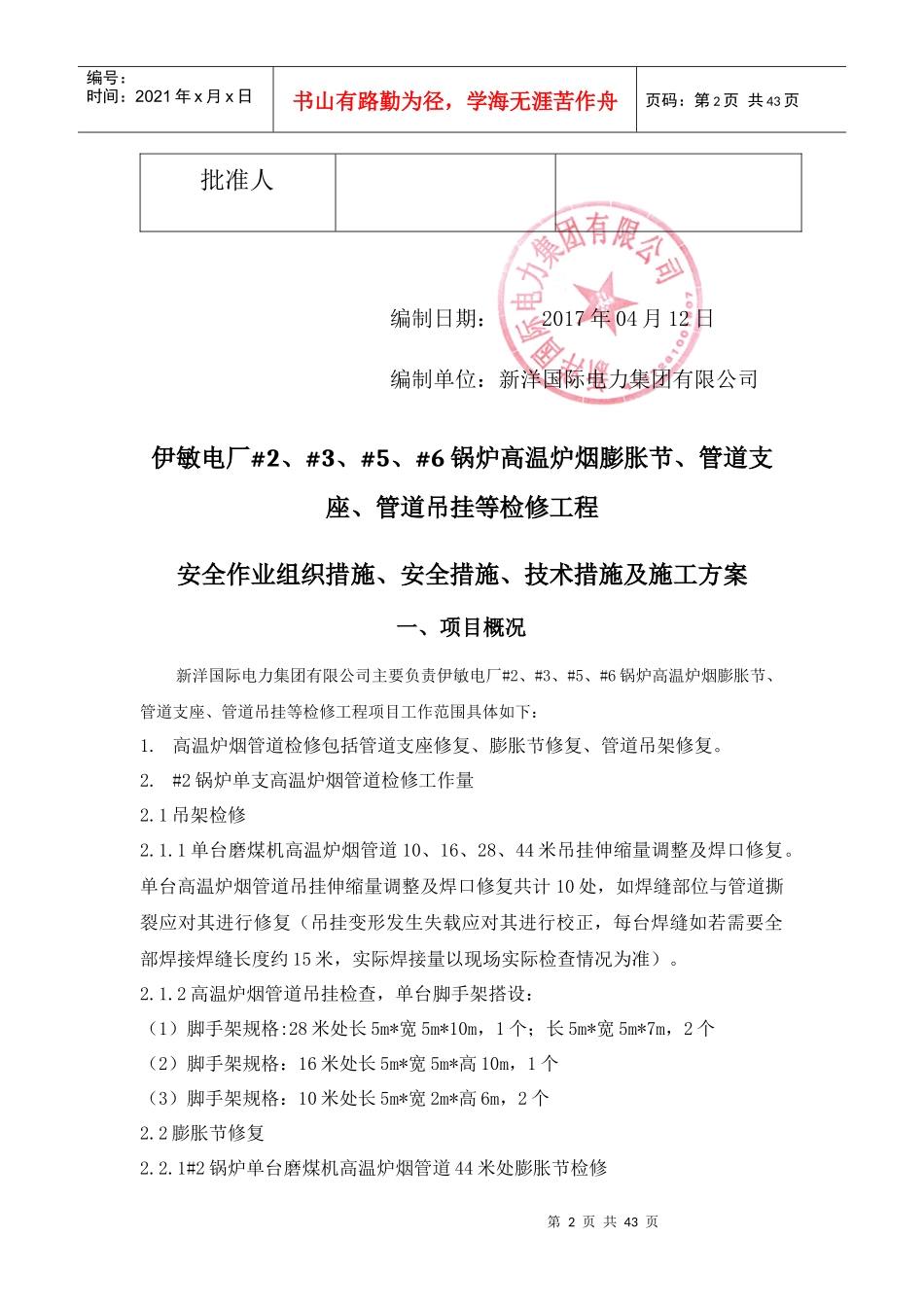

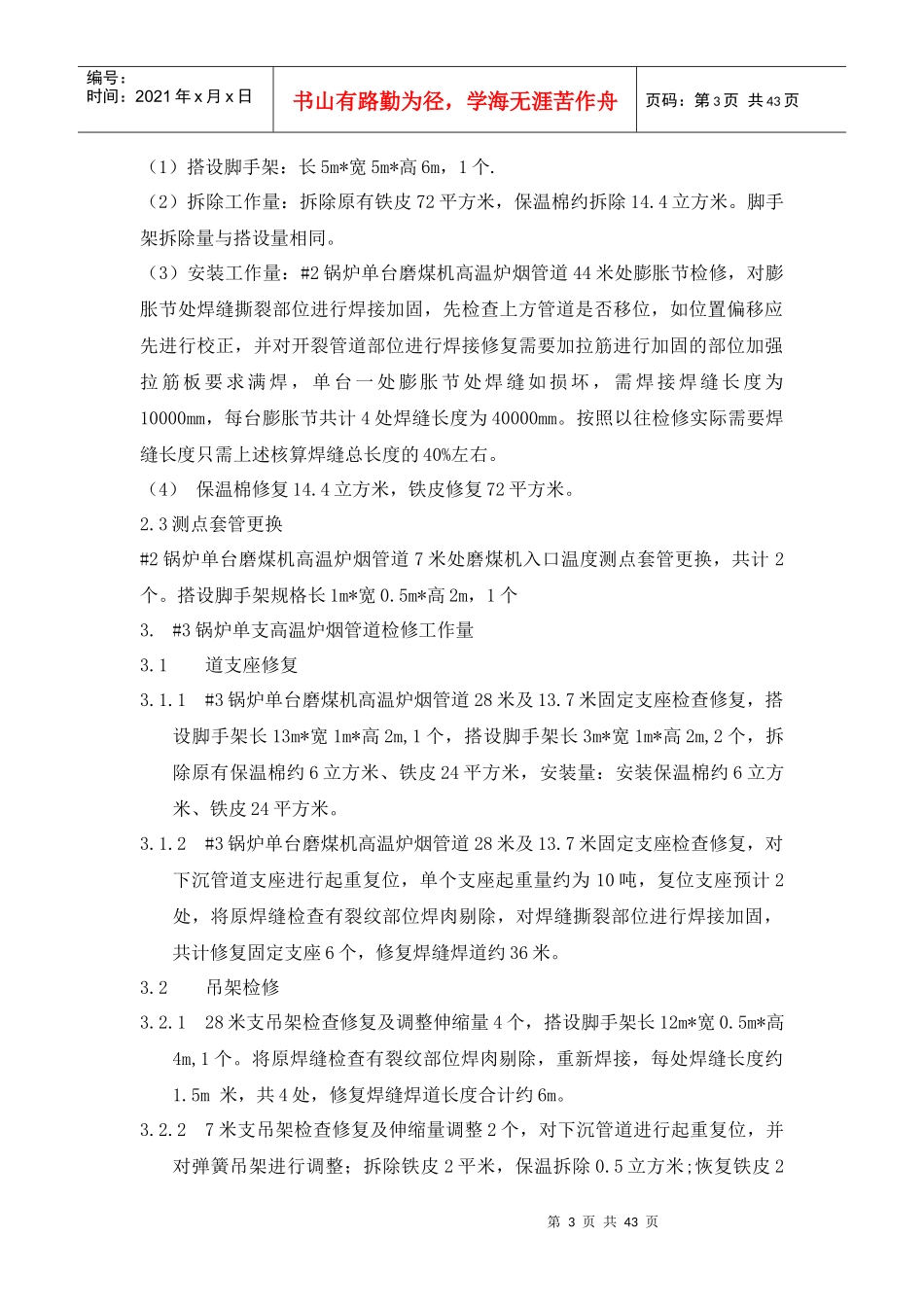

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页新洋国际电力集团有限公司伊敏电厂#2、#3、#5、#6锅炉高温炉烟膨胀节、管道支座、管道吊挂等检修工程安全作业组织措施、安全措施、技术措施及施工方案、现场应急处置方案签名日期编写人专业审核人归口部门审核人第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页批准人编制日期：2017年04月12日编制单位：新洋国际电力集团有限公司伊敏电厂#2、#3、#5、#6锅炉高温炉烟膨胀节、管道支座、管道吊挂等检修工程安全作业组织措施、安全措施、技术措施及施工方案一、项目概况新洋国际电力集团有限公司主要负责伊敏电厂#2、#3、#5、#6锅炉高温炉烟膨胀节、管道支座、管道吊挂等检修工程项目工作范围具体如下：1.高温炉烟管道检修包括管道支座修复、膨胀节修复、管道吊架修复。2.#2锅炉单支高温炉烟管道检修工作量2.1吊架检修2.1.1单台磨煤机高温炉烟管道10、16、28、44米吊挂伸缩量调整及焊口修复。单台高温炉烟管道吊挂伸缩量调整及焊口修复共计10处，如焊缝部位与管道撕裂应对其进行修复（吊挂变形发生失载应对其进行校正，每台焊缝如若需要全部焊接焊缝长度约15米，实际焊接量以现场实际检查情况为准）。2.1.2高温炉烟管道吊挂检查，单台脚手架搭设：（1）脚手架规格:28米处长5m*宽5m*10m，1个；长5m*宽5m*7m，2个（2）脚手架规格：16米处长5m*宽5m*高10m，1个（3）脚手架规格：10米处长5m*宽2m*高6m，2个2.2膨胀节修复2.2.1#2锅炉单台磨煤机高温炉烟管道44米处膨胀节检修第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页（1）搭设脚手架：长5m*宽5m*高6m，1个.（2）拆除工作量：拆除原有铁皮72平方米，保温棉约拆除14.4立方米。脚手架拆除量与搭设量相同。（3）安装工作量：#2锅炉单台磨煤机高温炉烟管道44米处膨胀节检修，对膨胀节处焊缝撕裂部位进行焊接加固，先检查上方管道是否移位，如位置偏移应先进行校正，并对开裂管道部位进行焊接修复需要加拉筋进行加固的部位加强拉筋板要求满焊，单台一处膨胀节处焊缝如损坏，需焊接焊缝长度为10000mm，每台膨胀节共计4处焊缝长度为40000mm。按照以往检修实际需要焊缝长度只需上述核算焊缝总长度的40%左右。（4）保温棉修复14.4立方米，铁皮修复72平方米。2.3测点套管更换#2锅炉单台磨煤机高温炉烟管道7米处磨煤机入口温度测点套管更换，共计2个。搭设脚手架规格长1m*宽0.5m*高2m，1个3.#3锅炉单支高温炉烟管道检修工作量3.1道支座修复3.1.1#3锅炉单台磨煤机高温炉烟管道28米及13.7米固定支座检查修复，搭设脚手架长13m*宽1m*高2m,1个，搭设脚手架长3m*宽1m*高2m,2个，拆除原有保温棉约6立方米、铁皮24平方米，安装量：安装保温棉约6立方米、铁皮24平方米。3.1.2#3锅炉单台磨煤机高温炉烟管道28米及13.7米固定支座检查修复，对下沉管道支座进行起重复位，单个支座起重量约为10吨，复位支座预计2处，将原焊缝检查有裂纹部位焊肉剔除，对焊缝撕裂部位进行焊接加固，共计修复固定支座6个，修复焊缝焊道约36米。3.2吊架检修3.2.128米支吊架检查修复及调整伸缩量4个，搭设脚手架长12m*宽0.5m*高4m,1个。将原焊缝检查有裂纹部位焊肉剔除，重新焊接，每处焊缝长度约1.5m米，共4处，修复焊缝焊道长度合计约6m。3.2.27米支吊架检查修复及伸缩量调整2个，对下沉管道进行起重复位，并对弹簧吊架进行调整；拆除铁皮2平米，保温拆除0.5立方米;恢复铁皮2第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页平米，恢复保温0.5立方米；将原焊缝检查有裂纹部位焊肉剔除，重新焊接，每处焊缝长度约1m米，共2处，修复焊缝焊道长度合计约2m。3.2.323米支吊架检查修复及伸缩量调整1个，对开焊的吊挂进行复位，并对弹簧吊架进行调整；脚手架与23米膨胀节修复共用一个；将原焊缝检查有裂纹部位焊肉剔除，重新焊接，每处焊缝长度约5m米，共1处，修复焊缝焊道长度合计约5m。3.2.473.9米上部恒力吊架检查修复及调整2处，将原焊缝检...
