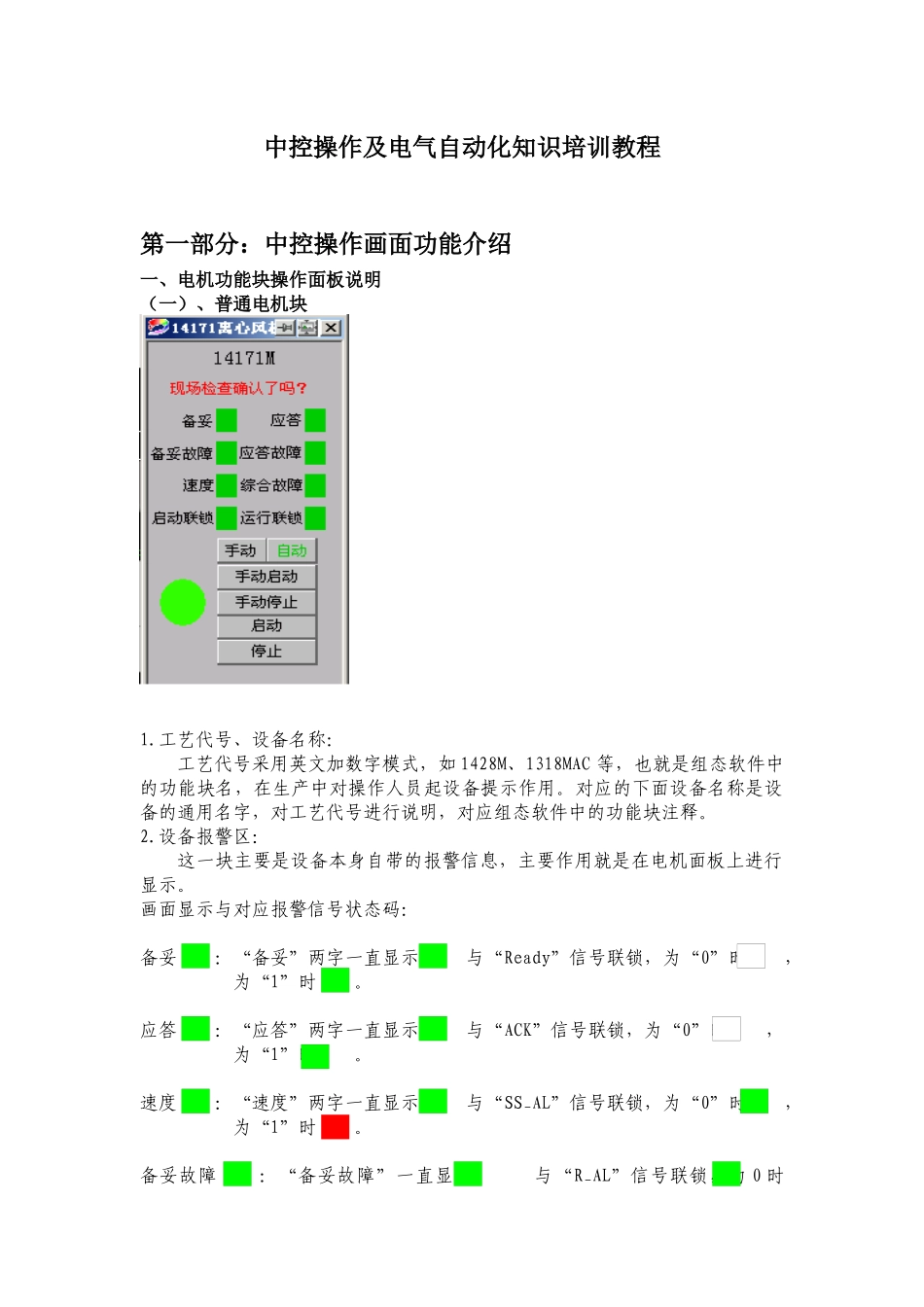

中控操作及电气自动化知识培训教程第一部分：中控操作画面功能介绍一、电机功能块操作面板说明（一）、普通电机块1.工艺代号、设备名称：工艺代号采用英文加数字模式，如1428M、1318MAC等，也就是组态软件中的功能块名，在生产中对操作人员起设备提示作用。对应的下面设备名称是设备的通用名字，对工艺代号进行说明，对应组态软件中的功能块注释。2.设备报警区：这一块主要是设备本身自带的报警信息，主要作用就是在电机面板上进行显示。画面显示与对应报警信号状态码：备妥：“备妥”两字一直显示，与“Ready”信号联锁，为“0”时，为“1”时。应答：“应答”两字一直显示，与“ACK”信号联锁，为“0”时，为“1”时。速度：“速度”两字一直显示，与“SS_AL”信号联锁，为“0”时，为“1”时。备妥故障：“备妥故障”一直显示，与“R_AL”信号联锁，为0时,为“1”时。应答故障：“应答故障”一直显示，与“A_AL”信号联锁，为0时,为“1”时。综合故障：“综合故障”一直显示，与“AL”信号联锁，为0时,为“1”时。启动联锁：“启动联锁”一直显示，与“STTLK_AL”信号联锁，为0时,为“1”时。运行联锁：“运行联锁”一直显示，与“RUNLK_AL”信号联锁，为0时,为“1”时。3.控制按钮：按照现在的操作习惯，在普通马达电机面板上做6个操作按钮。按钮信号都是0/1两种状态，而且在不同状态时可以有不同的文字说明或状态显示。手动：与“MA”信号联锁，显示“手动”时“MA”为1，点击按钮，“MA”为1，按钮字体显示“手动”。自动：与“MA”信号联锁，显示“自动”时“MA”为0，点击按钮，“MA”为0，按钮字体显示“自动”。手动启动：与“MSTART”信号联锁，通常信号为0，点击信号为1。手动停止：与“MSTOP”信号联锁，通常信号为0，点击信号为1。启动：与“START”信号联锁，通常信号为0，点击信号为1。停止：与“STOP”信号联锁，通常信号为0，点击信号为1。4.电机状态：面板中的圆圈代表电机的状态,与STATE信号的数值联锁：━灰色：表示设备“未备妥”，不能启动，信号为“0”。━白色，表示设备“备妥”，等待启动，信号为“1”。━绿色：表示设备“运行”，信号为“2”。━红色，表示设备“故障”，信号为“3”。━深绿色，表示设备“现场运行”，信号为“4”。（二）、斗提普通电机块1、设备报警区：备妥：“备妥”两字一直显示，与“Ready”信号联锁，为“0”时，为“1”时。应答：“应答”两字一直显示，与“ACK”信号联锁，为“0”时，为“1”时。速度：“速度”两字一直显示，与“SS_AL”信号联锁，为“0”时，为“1”时。备妥故障：“备妥故障”一直显示，与“R_AL”信号联锁，为0时,为“1”时。应答故障：“应答故障”一直显示，与“A_AL”信号联锁，为0时,为“1”时。料位：“料位”一直显示，与“LS_AL”信号联锁，为0时,为“1”时。温度：“温度”一直显示，与“TS_AL”信号联锁，为0时,为“1”时。轻跑偏:“轻跑偏”一直显示，与“SI_AL”信号联锁，为0时,为“1”时。重跑偏:“重跑偏”一直显示，与“SII_AL”信号联锁，为0时,为“1”时。综合故障：“综合故障”一直显示，与“AL”信号联锁，为0时,为“1”时。启动联锁：“启动联锁”一直显示，与“STTLK_AL”信号联锁，为0时,为“1”时。运行联锁：“运行联锁”一直显示，与“RUNLK_AL”信号联锁，为0时,为“1”时。3.控制按钮：按照现在的操作习惯，在普通马达电机面板上做6个操作按钮。按钮信号都是0/1两种状态，而且在不同状态时可以有不同的文字说明或状态显示。手动：与“MA”信号联锁，显示“手动”时“MA”为1，点击按钮，“MA”为1，按钮字体显示“手动”。自动：与“MA”信号联锁，显示“自动”时“MA”为0，点击按钮，“MA”为0，按钮字体显示“自动”。手动启动：与“MSTART”信号联锁，通常信号为0，点击信号为1。手动停止：与“MSTOP”信号联锁，通常信号为0，点击信号为1。启动：与“START”信号联锁，通常信号为0，点击信号为1。停止：与“STOP”信号联锁，通常信号为0，点击信号为1。4.电机状态：面板中的圆圈代表电机的状态,与STATE信号的数值联锁：━灰色：表示设备“未备妥”，不能启动，信号...
