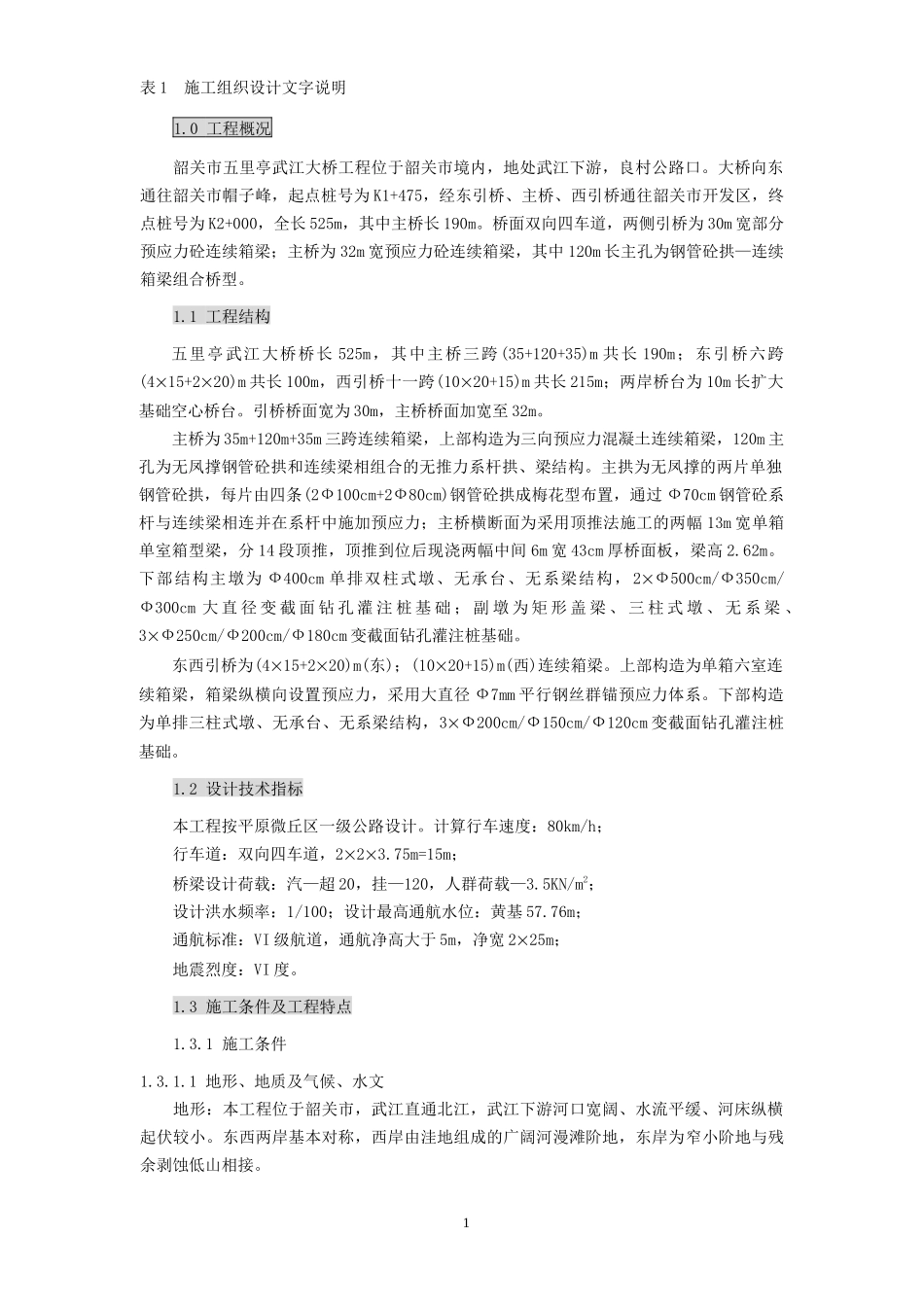

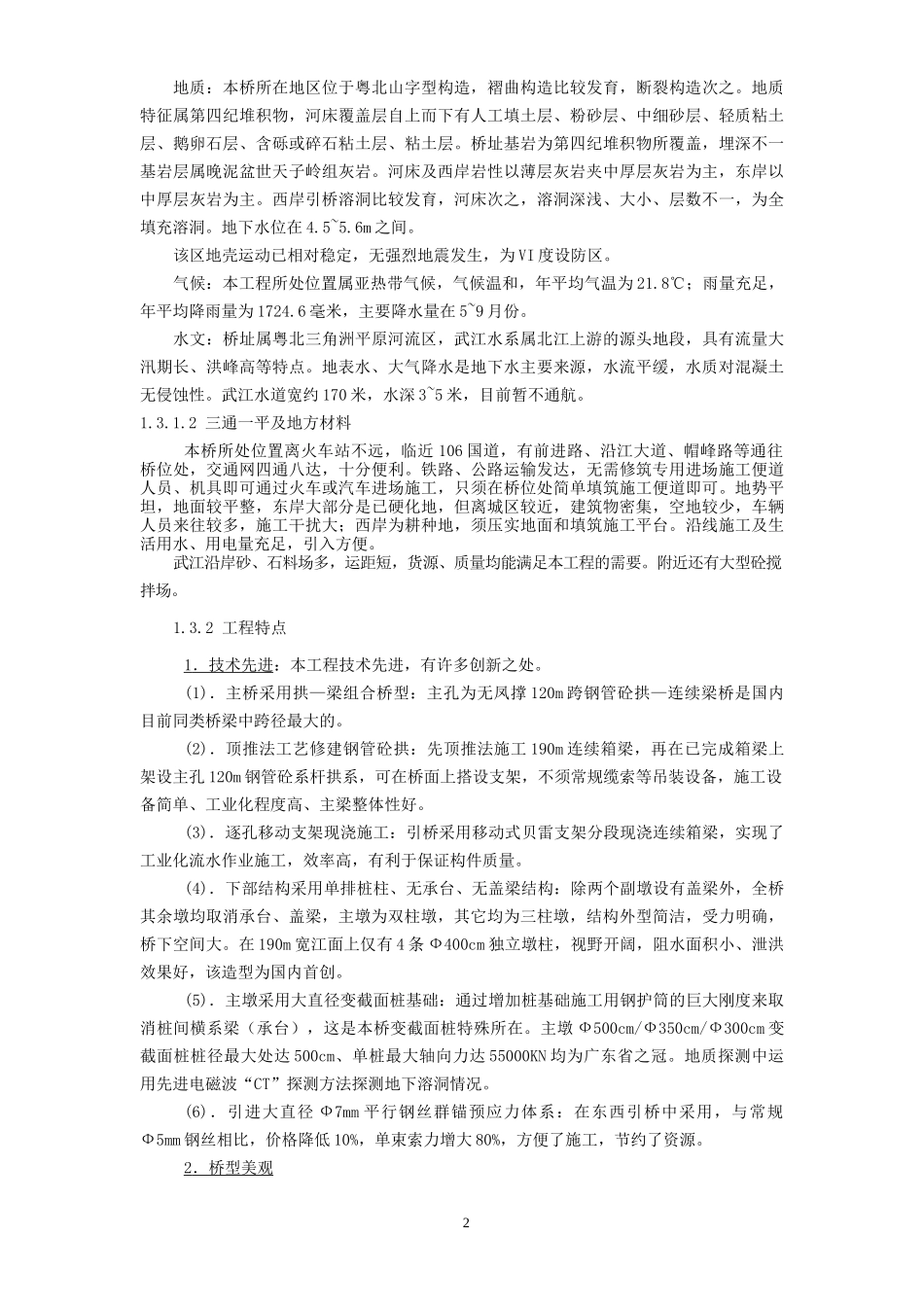

表1施工组织设计文字说明1.0工程概况韶关市五里亭武江大桥工程位于韶关市境内，地处武江下游，良村公路口。大桥向东通往韶关市帽子峰，起点桩号为K1+475，经东引桥、主桥、西引桥通往韶关市开发区，终点桩号为K2+000，全长525m，其中主桥长190m。桥面双向四车道，两侧引桥为30m宽部分预应力砼连续箱梁；主桥为32m宽预应力砼连续箱梁，其中120m长主孔为钢管砼拱—连续箱梁组合桥型。1.1工程结构五里亭武江大桥桥长525m，其中主桥三跨(35+120+35)m共长190m；东引桥六跨(415+220)m共长100m，西引桥十一跨(1020+15)m共长215m；两岸桥台为10m长扩大基础空心桥台。引桥桥面宽为30m，主桥桥面加宽至32m。主桥为35m+120m+35m三跨连续箱梁，上部构造为三向预应力混凝土连续箱梁，120m主孔为无凤撑钢管砼拱和连续梁相组合的无推力系杆拱、梁结构。主拱为无凤撑的两片单独钢管砼拱，每片由四条(2Ф100cm+2Ф80cm)钢管砼拱成梅花型布置，通过Ф70cm钢管砼系杆与连续梁相连并在系杆中施加预应力；主桥横断面为采用顶推法施工的两幅13m宽单箱单室箱型梁，分14段顶推，顶推到位后现浇两幅中间6m宽43cm厚桥面板，梁高2.62m。下部结构主墩为Ф400cm单排双柱式墩、无承台、无系梁结构，2Ф500cm/Ф350cm/Ф300cm大直径变截面钻孔灌注桩基础；副墩为矩形盖梁、三柱式墩、无系梁、3Ф250cm/Ф200cm/Ф180cm变截面钻孔灌注桩基础。东西引桥为(415+220)m(东)；(1020+15)m(西)连续箱梁。上部构造为单箱六室连续箱梁，箱梁纵横向设置预应力，采用大直径Ф7mm平行钢丝群锚预应力体系。下部构造为单排三柱式墩、无承台、无系梁结构，3Ф200cm/Ф150cm/Ф120cm变截面钻孔灌注桩基础。1.2设计技术指标本工程按平原微丘区一级公路设计。计算行车速度：80km/h；行车道：双向四车道，223.75m=15m；桥梁设计荷载：汽—超20，挂—120，人群荷载—3.5KN/m2；设计洪水频率：1/100；设计最高通航水位：黄基57.76m；通航标准：VI级航道，通航净高大于5m，净宽225m；地震烈度：VI度。1.3施工条件及工程特点1.3.1施工条件1.3.1.1地形、地质及气候、水文地形：本工程位于韶关市，武江直通北江，武江下游河口宽阔、水流平缓、河床纵横起伏较小。东西两岸基本对称，西岸由洼地组成的广阔河漫滩阶地，东岸为窄小阶地与残余剥蚀低山相接。1地质：本桥所在地区位于粤北山字型构造，褶曲构造比较发育，断裂构造次之。地质特征属第四纪堆积物，河床覆盖层自上而下有人工填土层、粉砂层、中细砂层、轻质粘土层、鹅卵石层、含砾或碎石粘土层、粘土层。桥址基岩为第四纪堆积物所覆盖，埋深不一基岩层属晚泥盆世天子岭组灰岩。河床及西岸岩性以薄层灰岩夹中厚层灰岩为主，东岸以中厚层灰岩为主。西岸引桥溶洞比较发育，河床次之，溶洞深浅、大小、层数不一，为全填充溶洞。地下水位在4.5~5.6m之间。该区地壳运动已相对稳定，无强烈地震发生，为VI度设防区。气候：本工程所处位置属亚热带气候，气候温和，年平均气温为21.8℃；雨量充足，年平均降雨量为1724.6毫米，主要降水量在5~9月份。水文：桥址属粤北三角洲平原河流区，武江水系属北江上游的源头地段，具有流量大汛期长、洪峰高等特点。地表水、大气降水是地下水主要来源，水流平缓，水质对混凝土无侵蚀性。武江水道宽约170米，水深3~5米，目前暂不通航。1.3.1.2三通一平及地方材料本桥所处位置离火车站不远，临近106国道，有前进路、沿江大道、帽峰路等通往桥位处，交通网四通八达，十分便利。铁路、公路运输发达，无需修筑专用进场施工便道人员、机具即可通过火车或汽车进场施工，只须在桥位处简单填筑施工便道即可。地势平坦，地面较平整，东岸大部分是已硬化地，但离城区较近，建筑物密集，空地较少，车辆人员来往较多，施工干扰大；西岸为耕种地，须压实地面和填筑施工平台。沿线施工及生活用水、用电量充足，引入方便。武江沿岸砂、石料场多，运距短，货源、质量均能满足本工程的需要。附近还有大型砼搅拌场。1.3.2工程特点1．技术先进：本工程技术先进，有许多创新之处。(1)．主桥采用拱—梁组合桥型：主孔为无凤撑120m跨钢管砼拱—连续梁桥是国内目...
