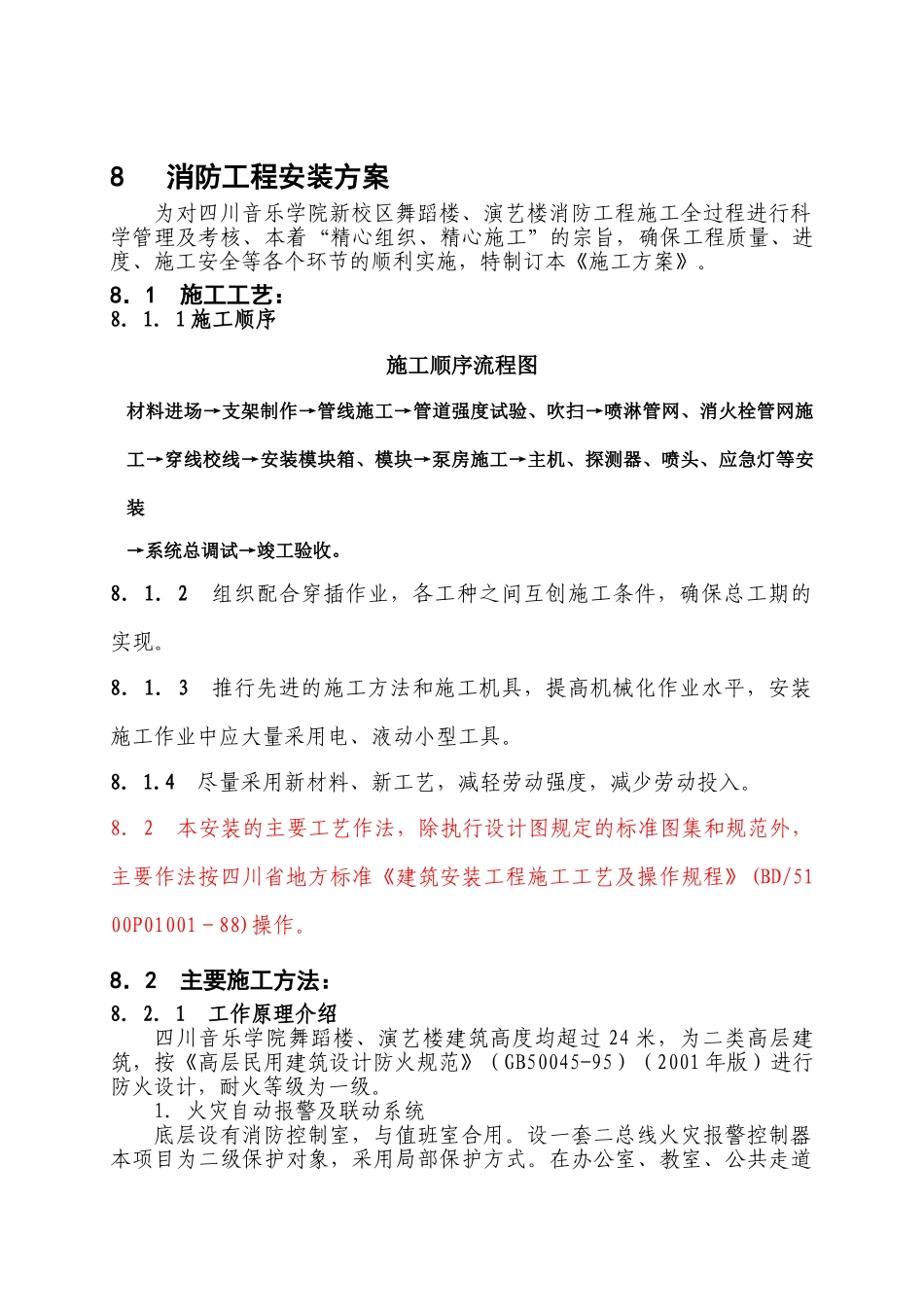

8消防工程安装方案为对四川音乐学院新校区舞蹈楼、演艺楼消防工程施工全过程进行科学管理及考核、本着“精心组织、精心施工”的宗旨，确保工程质量、进度、施工安全等各个环节的顺利实施，特制订本《施工方案》。8．1施工工艺：8．1．1施工顺序施工顺序流程图材料进场→支架制作→管线施工→管道强度试验、吹扫→喷淋管网、消火栓管网施工→穿线校线→安装模块箱、模块→泵房施工→主机、探测器、喷头、应急灯等安装→系统总调试→竣工验收。8．1．2组织配合穿插作业，各工种之间互创施工条件，确保总工期的实现。8．1．3推行先进的施工方法和施工机具，提高机械化作业水平，安装施工作业中应大量采用电、液动小型工具。8．1.4尽量采用新材料、新工艺，减轻劳动强度，减少劳动投入。8．2本安装的主要工艺作法，除执行设计图规定的标准图集和规范外，主要作法按四川省地方标准《建筑安装工程施工工艺及操作规程》(BD/5100P01001－88)操作。8．2主要施工方法：8．2．1工作原理介绍四川音乐学院舞蹈楼、演艺楼建筑高度均超过24米，为二类高层建筑，按《高层民用建筑设计防火规范》（GB50045-95）（2001年版）进行防火设计，耐火等级为一级。1．火灾自动报警及联动系统底层设有消防控制室，与值班室合用。设一套二总线火灾报警控制器本项目为二级保护对象，采用局部保护方式。在办公室、教室、公共走道等场所设置火灾探测器。如果保护区的探测器、线路发生故障，或探测到火灾信号，则相应的指示灯会点亮，蜂鸣器鸣响，(如为火灾信号则相应楼层及相邻楼层的声光报警器也鸣响)。当发生火警时，火灾自动报警控制器发生火警控制输出信号，主火警指示灯点亮，报警主机显示首火警地址，通过键盘操作可以显示其它火警地址。镀锌钢管布管，水平安装于吊顶或楼板内，垂直安装于竖井内。报警总线,DC24V电源线、报警广播线、火警电话线和联动控制线分别采用RVS2X1.5，RVS2X2.5,RVVP2X1.0，BV1.5阻燃塑料铜芯线布线,钢管之间用接地线卡连接，如预留预埋与楼板内，则用钢套管焊接，与接线盒，箱之间接地线用螺栓压接或在盒，箱边缘焊接。自动报警系统的接地装置采用共用接地。接地电阻不大于1欧姆，如共用接地电阻不能满足不大于1欧姆的要求，则采用专用接地，接地电阻不大于4欧姆。消防控制室内设火警直拨电话一台，设一套40门火警电话总机，各消防电梯前室设火警专用电话插孔，变电所、防排烟风机房、水泵房，配电房，电梯机房等处设电话分机，以便火灾时及时指挥。并将火警电话引至舞蹈楼、演艺楼、教学大楼等项目。消防控制室内火警联动控制器，火警广播通讯柜落地安装，探测器出线盒顶板或吊顶内暗设，探测器吸顶安装，手动报警按钮和消火栓按钮墙上明设，底部距地1.5米。输入模块，输出模块安装在相应连接设备现场或模块箱内。2．水喷淋灭火系统自动水喷淋灭火系统：按中危险度一级的设计要求。在舞蹈楼、演艺楼实行全喷淋。由地下室自喷水泵加压供给本工程自喷用水，其流量、扬程为Q=30L/S,H=90m,能满足本建筑的水量水压要求。自动喷淋系统设湿式报警阀、安全信号阀、水流指示器、闭式喷头及末端试水装置。室外设有两套水泵接合器。3．消火栓系统消火栓系统：系统用水由琴房大地下室消防泵供给，其流量、扬程为Q=20L/s,H=75m,能满足本建筑的水量水压要求。地下一层及地上一～八层，设置减压孔板将消火栓栓口压力控制在0.5Mpa以内。室外消防用水由室外消火栓满足，室内消火栓系统室外设有两套水泵接合器，所有消火栓箱均为自救式。4．应急照明系统应急照明系统：采用集中式应急照明配电柜，应急时间90分钟。在变电所、消防控制中心、水泵房、消防电梯机房、送排风机房、排练厅和公共走道等处设有应急照明及疏散指示标志灯。8．2．2主要施工方法（火灾自动报警联动系统）1．配管时应按照设计施工图和施工及验收规范的要求，复测设备设施的坐标、标高，并对管道的走向进行放线定位，调整与其它设备的距离；按规定对所有的预埋箱(盒)及管口采取保护措施。2．配管后，工长、班长、质检员应对照设计施工图作一次全面检查并填写隐蔽验收资料交现场有关人员核对签字，防止遗漏。3．在吊顶内敷设线管应...
