楼宇对讲系统产品设计方案(精品)VIP专享VIP免费

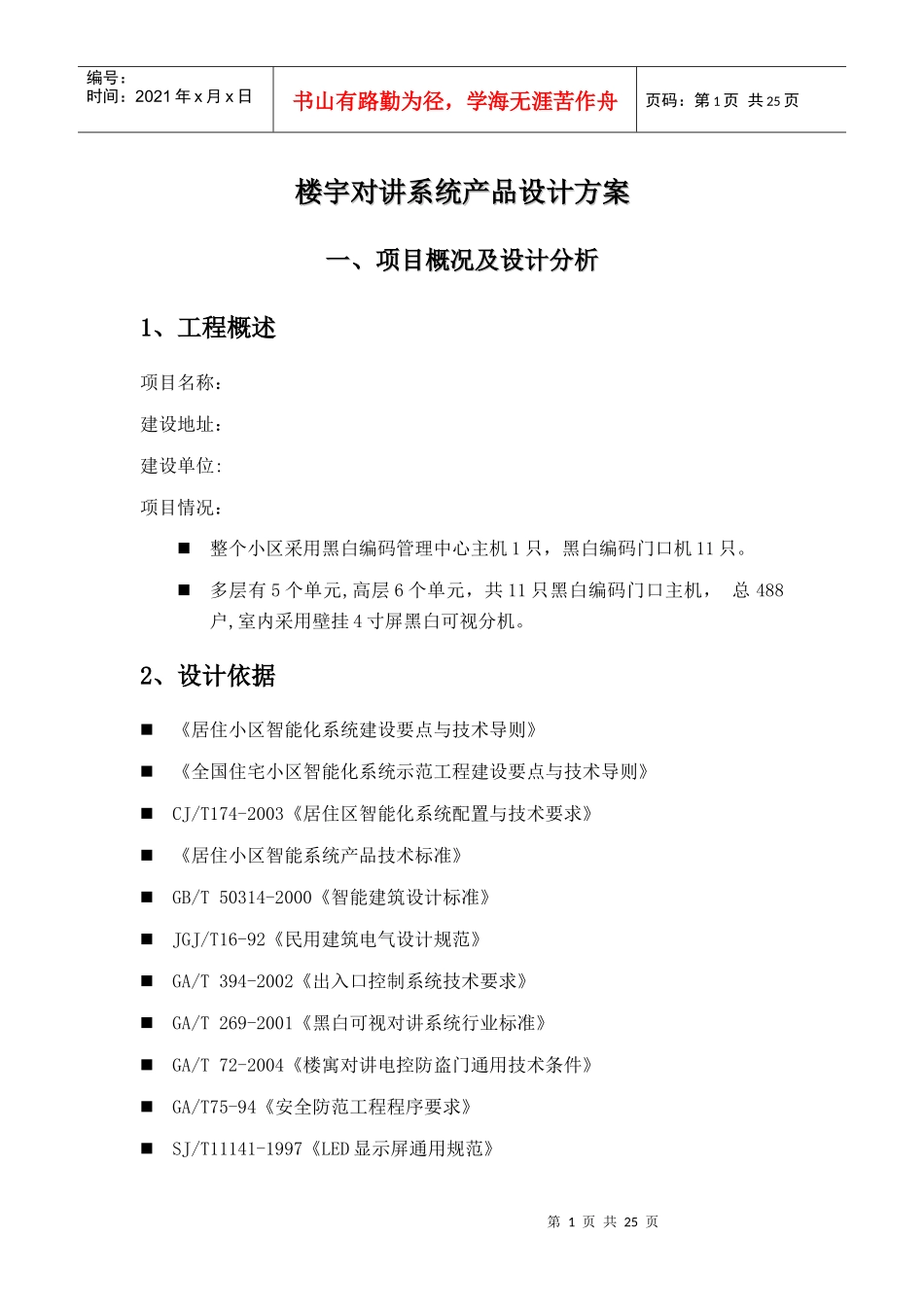

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页楼宇对讲系统产品设计方案楼宇对讲系统产品设计方案一、项目概况及设计分析一、项目概况及设计分析1、工程概述项目名称：建设地址：建设单位:项目情况：整个小区采用黑白编码管理中心主机1只，黑白编码门口机11只。多层有5个单元,高层6个单元，共11只黑白编码门口主机，总488户,室内采用壁挂4寸屏黑白可视分机。2、设计依据《居住小区智能化系统建设要点与技术导则》《全国住宅小区智能化系统示范工程建设要点与技术导则》CJ/T174-2003《居住区智能化系统配置与技术要求》《居住小区智能系统产品技术标准》GB/T50314-2000《智能建筑设计标准》JGJ/T16-92《民用建筑电气设计规范》GA/T394-2002《出入口控制系统技术要求》GA/T269-2001《黑白可视对讲系统行业标准》GA/T72-2004《楼寓对讲电控防盗门通用技术条件》GA/T75-94《安全防范工程程序要求》SJ/T11141-1997《LED显示屏通用规范》第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页GB4208-93《电子产品外壳防护标准》《供配电系统设计规范》GB50339-2003《智能建筑工程质量验收规范》GA308-2001《安全防范工程验收规则》GB50168-92《电气装置安装工程电缆线路施工及验收规范》GBJ232-1992（2000版）《电气装置安装工程施工及验收规范》GB50303-2002《建筑电气工程施工质量验收规范》本公司有关施工、施工质量、安全生产、技术管理等文件其他相关设计验收规范及标准：《月季花园楼宇对讲子系统设备投标统一要求》施工图纸3、系统需求分析坚持应用先进，有发展、有后援，能满足并适应住户需求的技术；应用的产品成熟可靠，具有易集成、扩展、操作、维修的特性，同时尽可能降低系统整体造价的原则，通过计算机网络技术，实现各子系统的设备、功能和信息的管理集成，使其成为一个互相关联、统一和协调的系统，实现真正意义上的统一、实用、高效、便利。在项目总体建设中遵循以下几点原则：1、适用性根据小区工程概况及开发商对于楼宇对讲系统的功能及性能要求，同时考虑到小区住户的需求，需要为本项目选择适合的产品以满足系统在功能、使用、外观、环境等方面的需求。2、经济性楼宇对讲做为小区安全防范系统里面重要的一个组成部分，在选择和设计时应选择质优、价廉的产品，使用有限的资源满足系统的功能、性能要求，获得最优的性价比。3、可靠性第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页在选择和设计产品时我们应充分考虑楼宇对讲系统各组成部分的可靠性要求，加大系统安全工作余量；在完成规定功能的前提下简化系统设计结构，加强系统可靠性。4、安全性楼宇对讲是小区门禁控制的一个主要手段，系统本身的安全性具有较高的需求，所以在选择和设计产品时应充分考虑系统结构安装、信息传输控制、系统防暴、防雷、防潮、防盐雾等各个方面的安全需求，以配合小区人防、物防以及其它技防设施提高小区的安全性。5、先进性、兼容性、可扩展性楼宇对讲系统设计应充分考虑系统的先进性，保证系统的功能、性能满足小区安全保障的实际需求；应充分考虑系统的兼容性，以保证安全防范系统设备之间能够得到很好的搭配，提高系统性能；应充分考虑系统的可扩展性，以便在增加最少成本的情况下实现功能上的改变和升级、满足系统随时间变化而增加的功能改变需求。6、维修性与维护保障性系统的可维修性与维护性是保证系统正常工作的关键因素，需要在最短的时间内，用最简单的手段解决系统运行过程当中出现的问题，排除故障，恢复系统运行，才能够保证使用者的使用不受太大影响。因此系统在选择和设计时应充分考虑系统维修、维护的快捷、方便。二、产品方案设计二、产品方案设计1、产品选型根据对项目楼宇对讲系统需求的分析，及相应的设计目标、设计原则，我们推荐使用振威安全技术发展有限公司研发、生产的C-5楼宇对讲系统。振威C-5新一代模拟系统，是基于过去原有老模拟系统的延伸，系统兼容可视、非...
