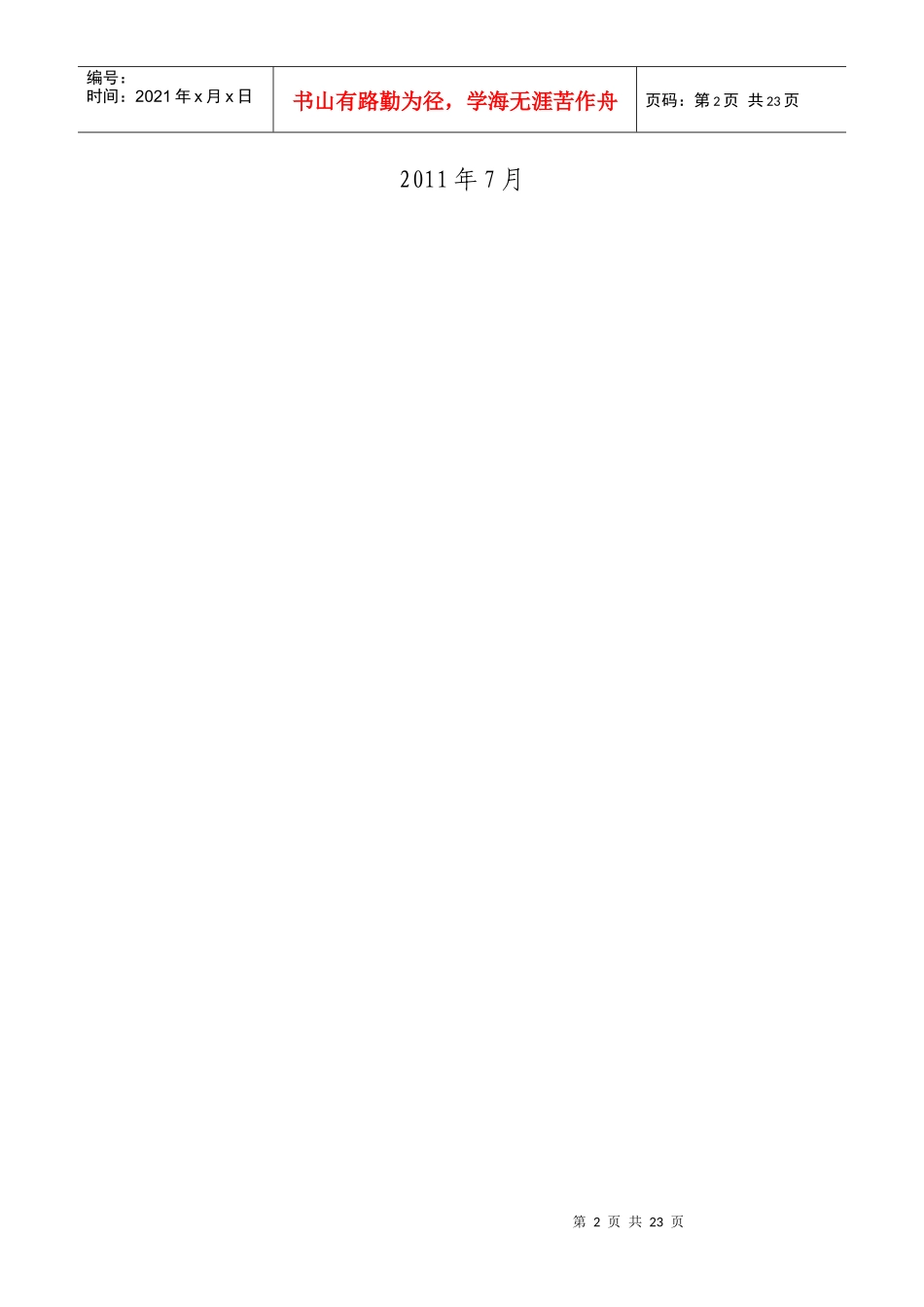

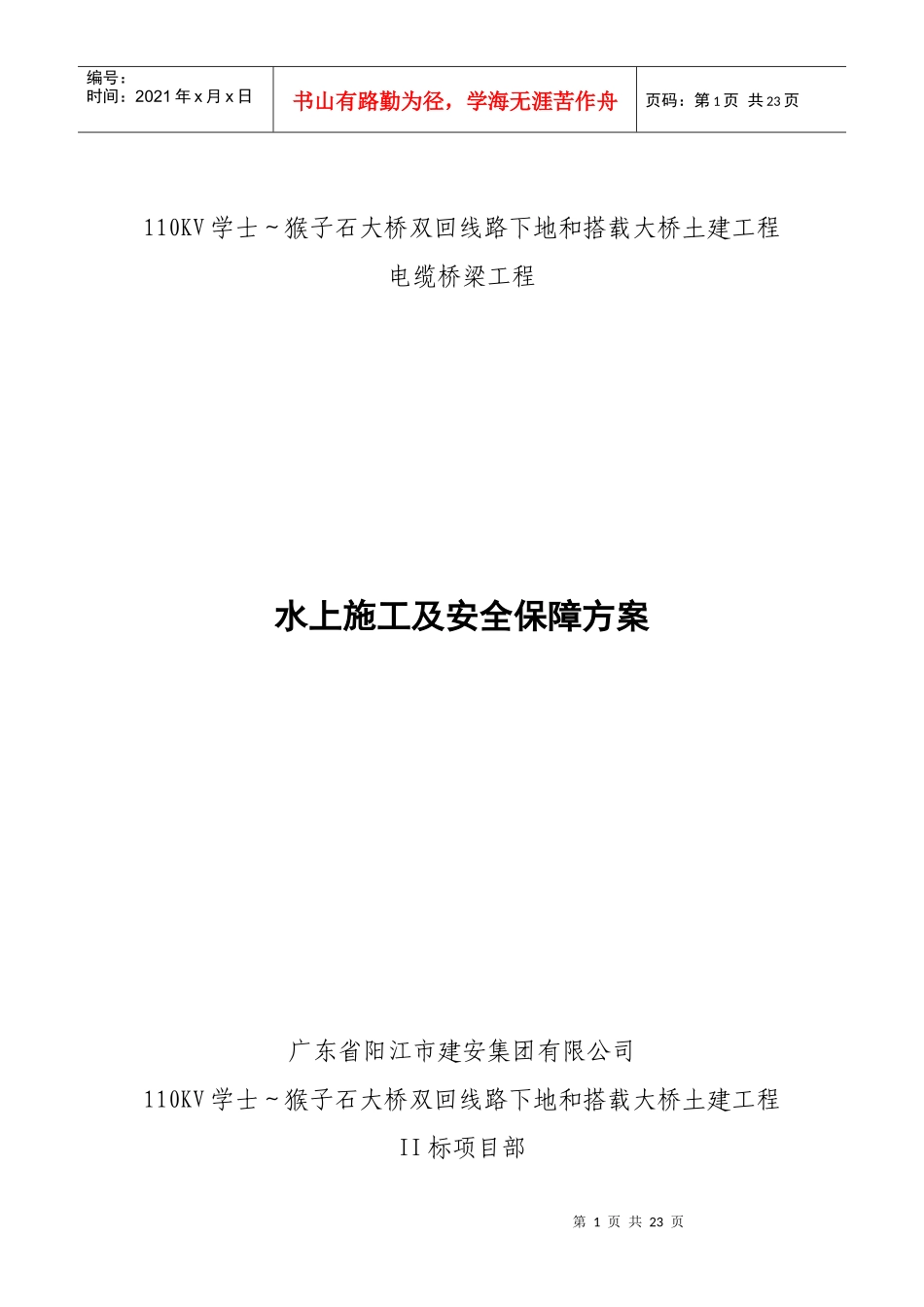

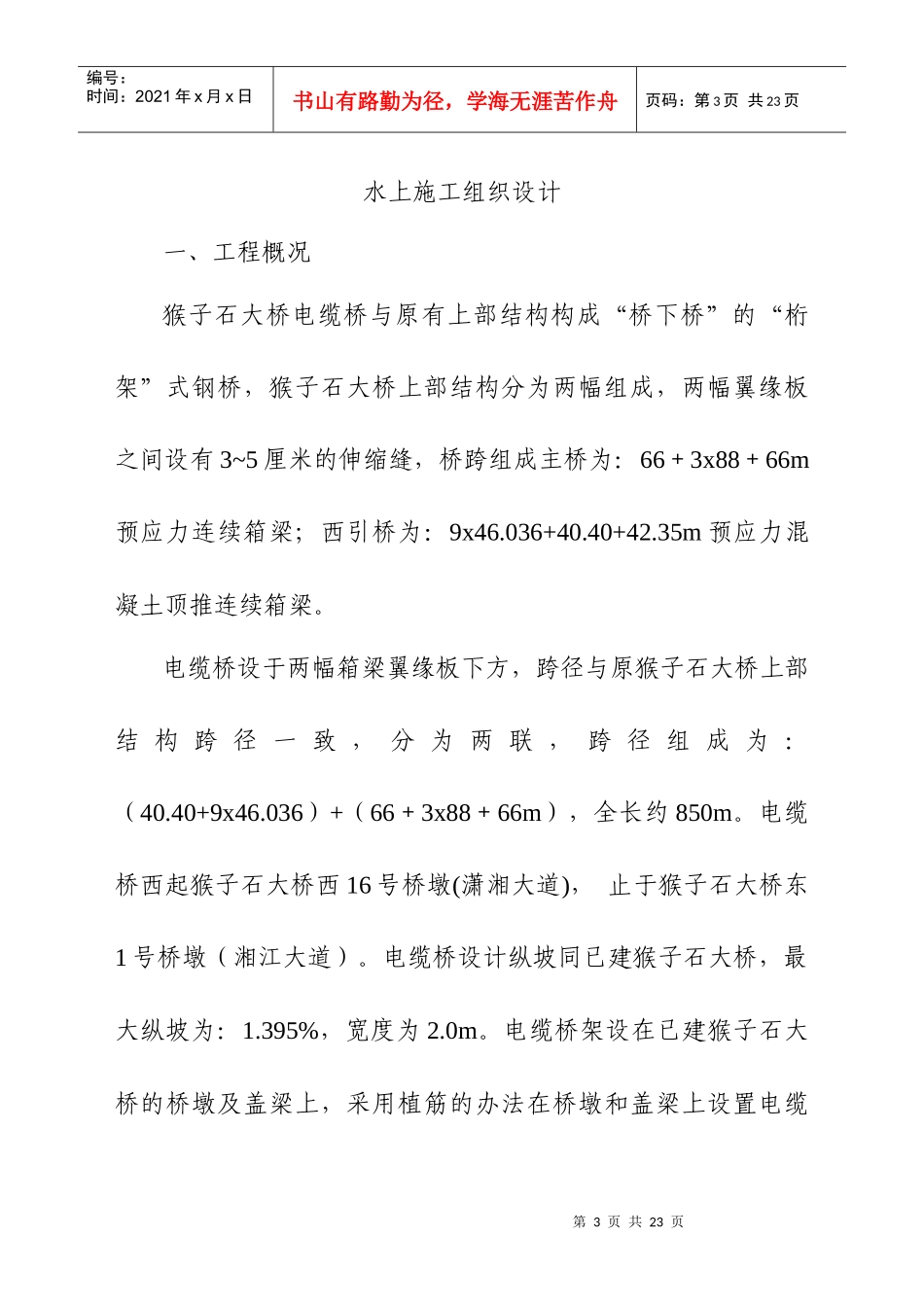

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页110KV学士～猴子石大桥双回线路下地和搭载大桥土建工程电缆桥梁工程水上施工及安全保障方案广东省阳江市建安集团有限公司110KV学士～猴子石大桥双回线路下地和搭载大桥土建工程II标项目部第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2011年7月第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页水上施工组织设计一、工程概况猴子石大桥电缆桥与原有上部结构构成“桥下桥”的“桁架”式钢桥，猴子石大桥上部结构分为两幅组成，两幅翼缘板之间设有3~5厘米的伸缩缝，桥跨组成主桥为：66＋3x88＋66m预应力连续箱梁；西引桥为：9x46.036+40.40+42.35m预应力混凝土顶推连续箱梁。电缆桥设于两幅箱梁翼缘板下方，跨径与原猴子石大桥上部结构跨径一致，分为两联，跨径组成为：（40.40+9x46.036）+（66＋3x88＋66m），全长约850m。电缆桥西起猴子石大桥西16号桥墩(潇湘大道)，止于猴子石大桥东1号桥墩（湘江大道）。电缆桥设计纵坡同已建猴子石大桥，最大纵坡为：1.395%，宽度为2.0m。电缆桥架设在已建猴子石大桥的桥墩及盖梁上，采用植筋的办法在桥墩和盖梁上设置电缆第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页桥施工和永久性支点（支座）。本桥投入的主要钢管材质为Q345D，其它材料Q235A。电缆桥结构采用等高度单向单室钢桁架式组合钢梁结构，桥宽2.0米，梁高2.2米，设两片主桁，主桁结构采用钢管，其中主桁上下弦杆采用φ400×16mm钢管，立杆和斜杆分别采用φ２１９×１２ｍｍ和φ120×１0ｍｍ钢管，节间长度一般为3.0米，两片主桁在上下平面水平联接分别采用φ120×１0ｍｍ钢管和φ２１９×１２ｍｍ钢管联接，在下弦钢管底面沿全长焊一20槽钢，电缆桥采用全焊钢结构。电缆桥制作安装时根据跨度不同设置不同的预拱度。全桥采用工厂截段（长24m）预制涂装，运输至现场拼接，在猴子石大桥17-16#墩梁下设置顶推平台，全桥自西向东顶推架设。电缆桥主桥（猴子石大桥5#墩~2#墩）设计V型支架，采用φ500×22ｍｍ钢管搭载φ400×16mm钢管V型支架，采用φ120×１0ｍｍ钢管横向支撑（链接）。电缆桥主桥设计V型支架预制分成φ500主管和两侧V型支架分开起吊、安装。单块V型支架重量约为5吨。第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页施工总工期为5个月，2011年7月1日开始至2011年11月30日结束。二、桥位地形地貌及水文通航情况第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页根据设计图及现场调查，猴子石大桥2～16号墩位于湘江河床中。猴子石大桥3～6号墩跨范围河床标高16米～20米，水深较深，为湘江通航孔，其余孔跨位置河床标高在22～31.0米之间，在低水位时大部分露出水面，为岸滩或滩地，不能通航。三、水上施工电缆桥钢梁顶推施工时，主要施工作业在已建好的墩顶和桥上进行，对河道影响较小，但在顶推施工前后，需在桥下墩顶进行顶推布置和施工墩顶钢梁临时性支点和永久支点，施工材料需通过汽运或船运至墩位桥下，利用岸上吊机或水上浮吊进行安装。该桥顶推重量约850吨，顶推重量较小，拟采用单点顶推，顶推牵引索布置时可以避开航道范围，以免牵引索影响航道行船。岸滩或浅水滩地桥墩顶施工时因船只无法到达墩位，自大堤修筑便道下河到达墩位，水中墩墩顶施工利用船舶和水上浮吊将设备材料运输吊装到位。顶推施工墩顶布置作业按照顶推施工方向按由西到东的顺序进行。水中墩施工主要内容和方法如下：（1）墩顶施工作业人员需坐水上船只到达墩位，并在墩旁搭设支架或挂设爬梯上墩顶进行作业。（2）墩顶施工作业主要有墩顶顶推临时支架及滑道安装和墩顶永久性支点施工。墩顶施工材料通过水上船只运至墩旁，第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页利用水上浮吊将施工材料设备...
