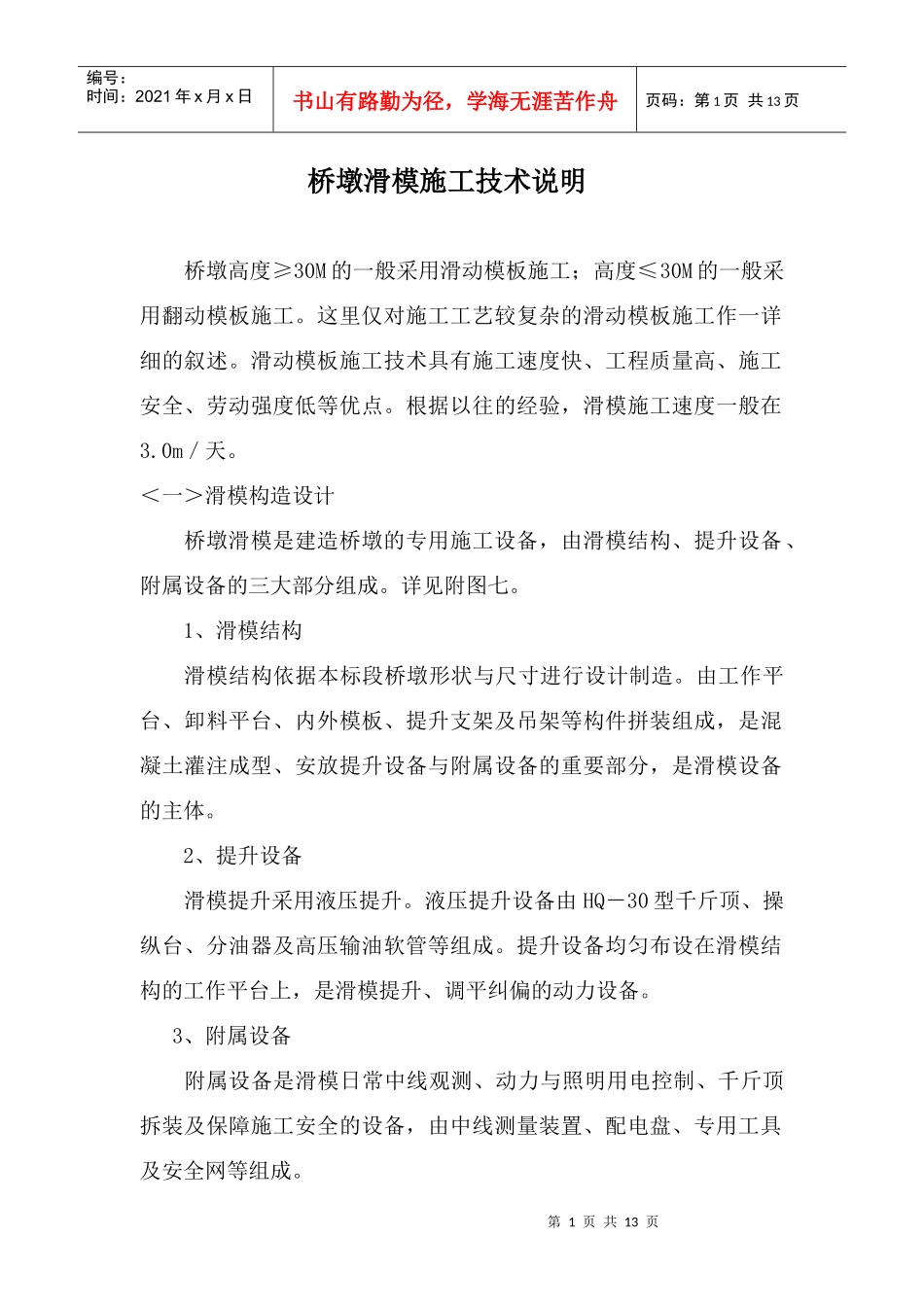

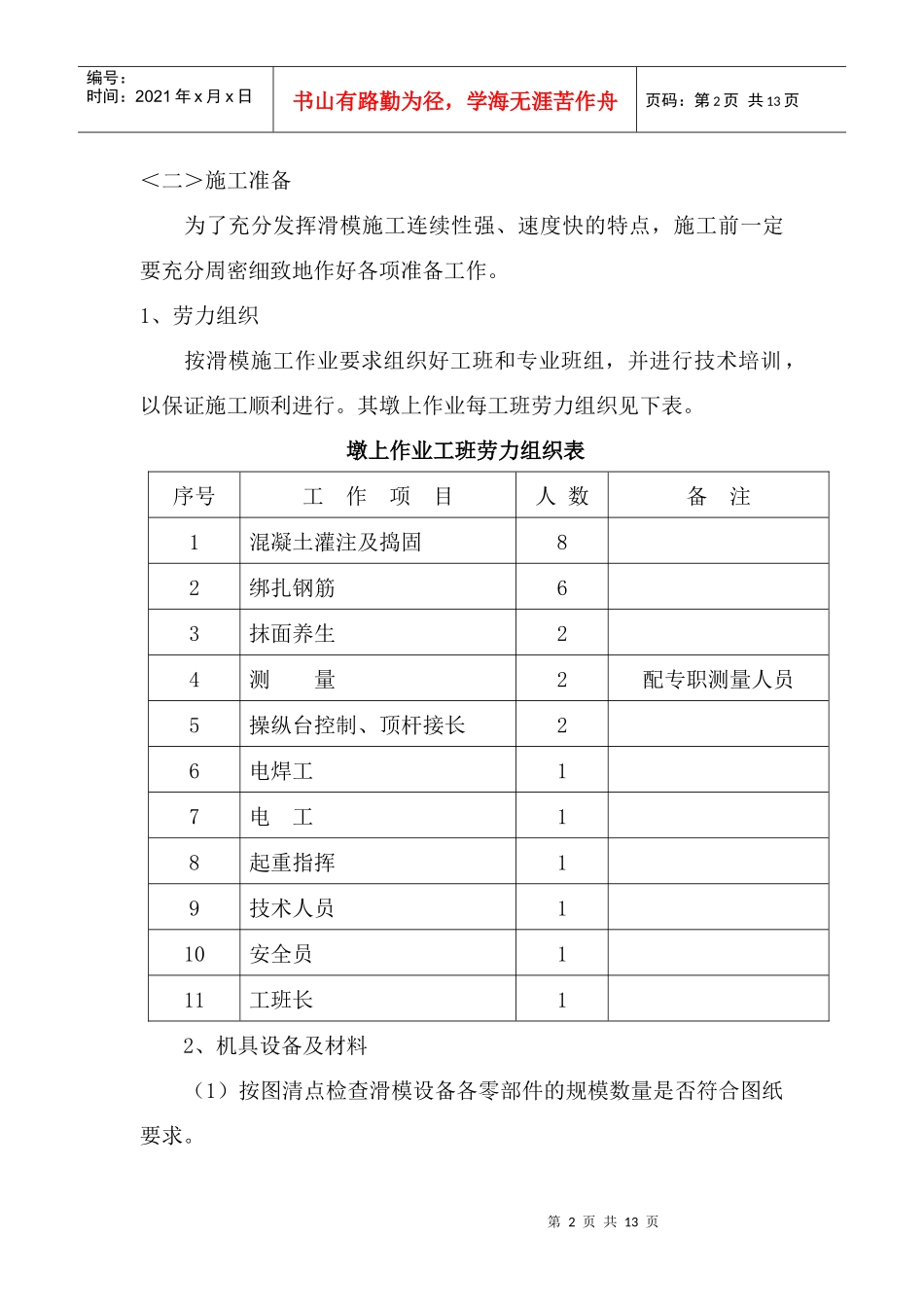

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页桥墩滑模施工技术说明桥墩高度≥30M的一般采用滑动模板施工；高度≤30M的一般采用翻动模板施工。这里仅对施工工艺较复杂的滑动模板施工作一详细的叙述。滑动模板施工技术具有施工速度快、工程质量高、施工安全、劳动强度低等优点。根据以往的经验，滑模施工速度一般在3.0m／天。＜一＞滑模构造设计桥墩滑模是建造桥墩的专用施工设备，由滑模结构、提升设备、附属设备的三大部分组成。详见附图七。1、滑模结构滑模结构依据本标段桥墩形状与尺寸进行设计制造。由工作平台、卸料平台、内外模板、提升支架及吊架等构件拼装组成，是混凝土灌注成型、安放提升设备与附属设备的重要部分，是滑模设备的主体。2、提升设备滑模提升采用液压提升。液压提升设备由HQ－30型千斤顶、操纵台、分油器及高压输油软管等组成。提升设备均匀布设在滑模结构的工作平台上，是滑模提升、调平纠偏的动力设备。3、附属设备附属设备是滑模日常中线观测、动力与照明用电控制、千斤顶拆装及保障施工安全的设备，由中线测量装置、配电盘、专用工具及安全网等组成。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页＜二＞施工准备为了充分发挥滑模施工连续性强、速度快的特点，施工前一定要充分周密细致地作好各项准备工作。1、劳力组织按滑模施工作业要求组织好工班和专业班组，并进行技术培训，以保证施工顺利进行。其墩上作业每工班劳力组织见下表。墩上作业工班劳力组织表序号工作项目人数备注1混凝土灌注及捣固82绑扎钢筋63抹面养生24测量2配专职测量人员5操纵台控制、顶杆接长26电焊工17电工18起重指挥19技术人员110安全员111工班长12、机具设备及材料（1）按图清点检查滑模设备各零部件的规模数量是否符合图纸要求。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（2）液压提升设备各部件性能须良好并有备用量，密封圈、钢珠及卡头弹簧等易损耗件应有充分的备件。（3）顶杆加工必须保证质量，要顺直无锈，螺纹连接紧密无错台，存放时要涂油。（4）各种螺栓、螺母和垫圈等应有备用量。（5）砂石、水泥至少应备足一个墩的用量。（6）给水设备应保证足够水量和水头高度。设置在内外吊架上的养生输水胶管和水阀应提前备好。（7）混凝土拌合机、振捣器、低压变压器、高压水泵及混凝土输送等机械设备（见下表）性能必须良好，易损件应有备件。（8）供电为外用电源，为得到保证，并有备用发电机。（9）场地照明与动力用电设施应提前施工布置安装，墩上滑模用电设备如配电盘、灯具、电线、电缆应提前制备齐全。（10）滑模组装与液压设备检修作业使用的工具、常用零件及材料应备齐。机具器材设备表名称规格单位数量附注卷扬机2t台2卷扬机1t台1电焊机交流台2振捣机插入式台6含备用拌合机400L台2第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页混凝土输送设备塔架套1发电机75kw台1自定液压提升设备据滑模使用说明套13、预埋件准备（1）各种预埋件应按桥墩设计与施工要求提前预制。（2）预埋件的安装顺序、部位与数量，应统一制表编号，以方便使用。4、场地布置与其它准备工作（1）、机械设备设置、工棚修建、电线架设及材料堆放等应提前安排实施，并注意不要影响施工和安全。（2）、清理平整好基础、墩上下作业人员通道和作业场地，并设置排水沟。（3）测好桥墩中心点，放好墩身底部尺寸大样。（4）试验室应根据混凝土标号、气温与施工要求提前进行试验，选好配合比和外加剂掺量。（5）液压提升设备存放、检查与保养应在专用工棚内和工作台上进行。（6）准备好起重指挥用具（如口哨、红绿旗）并统一规定好信号，同时在墩的上下配置通讯联络设备。（7）制备好用于滑模组装的支撑木凳。木凳高为钢环底至模板下端之间距离，结构尺寸大小应考虑受力与稳定情况而定，一般需要9个（内3外6）。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
