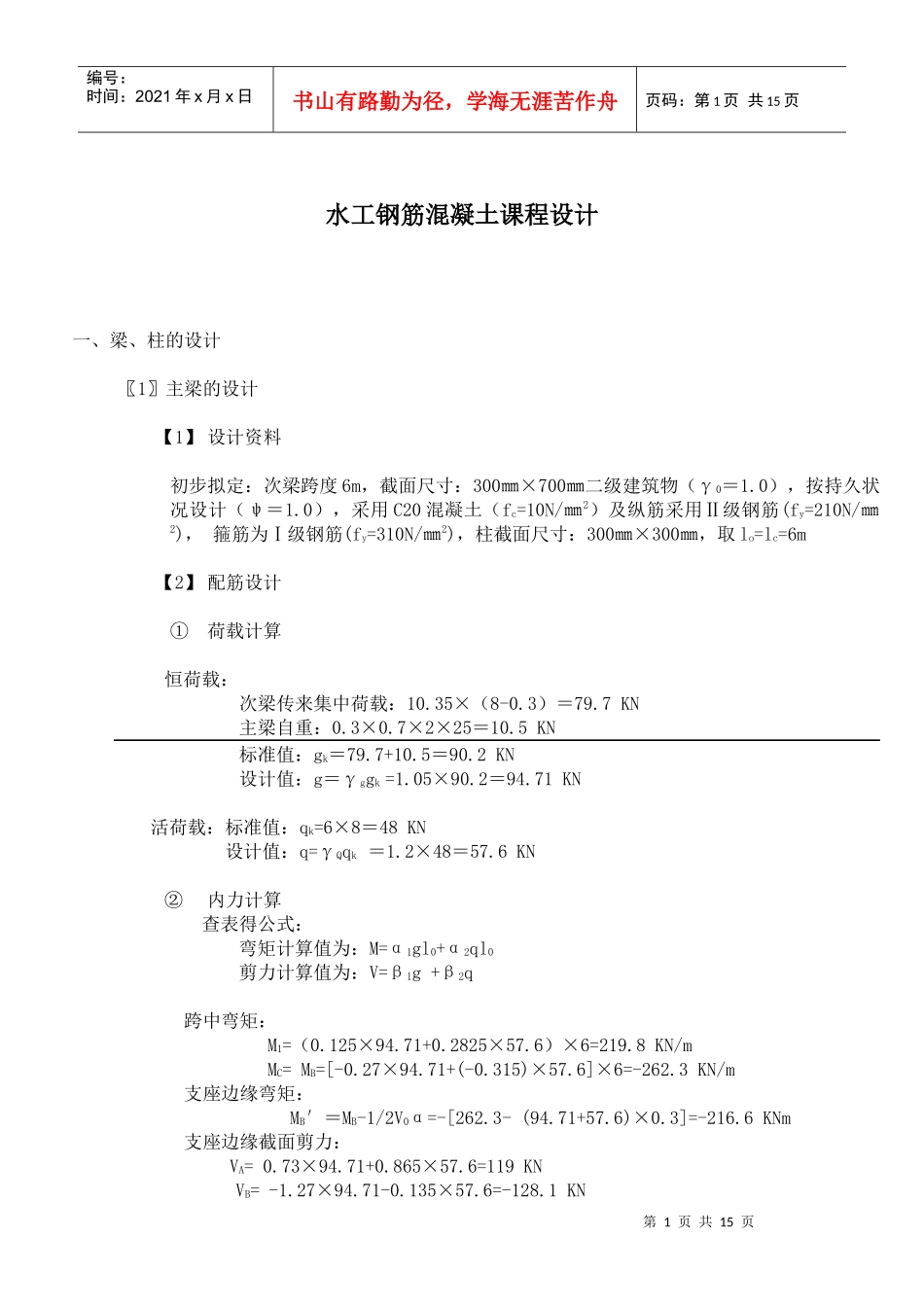

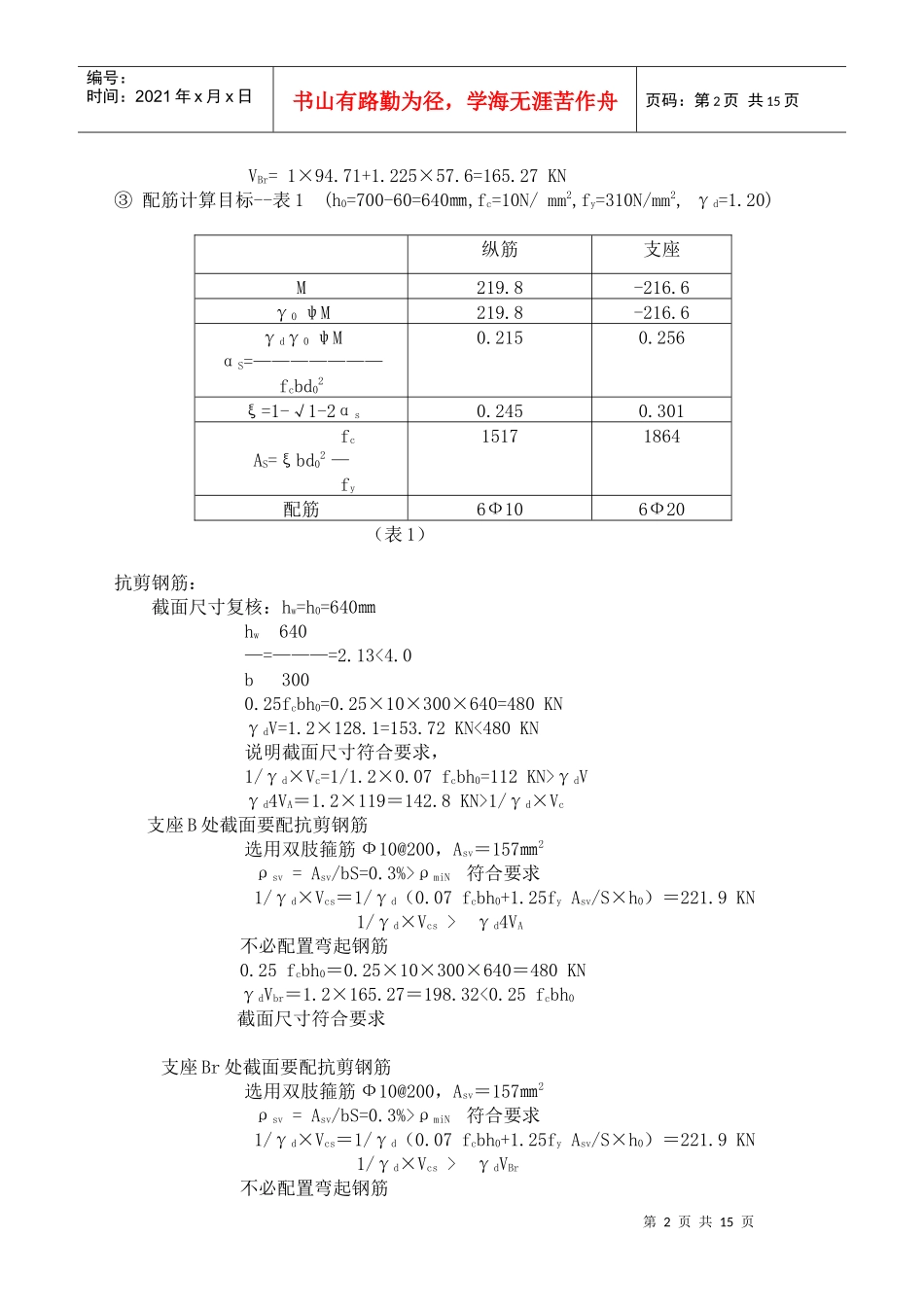

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页水工钢筋混凝土课程设计一、梁、柱的设计〖1〗主梁的设计【1】设计资料初步拟定：次梁跨度6m，截面尺寸：300㎜×700㎜二级建筑物（γ0＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土（fc=10N/㎜2）及纵筋采用Ⅱ级钢筋(fy=210N/㎜2)，箍筋为Ⅰ级钢筋(fy=310N/㎜2)，柱截面尺寸：300㎜×300㎜，取lo=lc=6m【2】配筋设计①荷载计算恒荷载：次梁传来集中荷载：10.35×（8-0.3）＝79.7KN主梁自重：0.3×0.7×2×25＝10.5KN标准值：gk＝79.7+10.5＝90.2KN设计值：g＝γggk=1.05×90.2＝94.71KN活荷载：标准值：qk=6×8＝48KN设计值：q=γQqk＝1.2×48＝57.6KN②内力计算查表得公式：弯矩计算值为：M=α1gl0+α2ql0剪力计算值为：V=β1g+β2q跨中弯矩：M1=（0.125×94.71+0.2825×57.6）×6=219.8KN/mMC=MB=[-0.27×94.71+(-0.315)×57.6]×6=-262.3KN/m支座边缘弯矩：MB′＝MB-1/2V0α=-[262.3-(94.71+57.6)×0.3]=-216.6KNm支座边缘截面剪力：VA=0.73×94.71+0.865×57.6=119KNVB=-1.27×94.71-0.135×57.6=-128.1KN第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页VBr=1×94.71+1.225×57.6=165.27KN③配筋计算目标--表1(h0=700-60=640㎜,fc=10N/mm2,fy=310N/mm2,γd=1.20)纵筋支座M219.8-216.6γ0ψM219.8-216.6γdγ0ψMαS=———————fcbd020.2150.256ξ=1-√1-2αs0.2450.301fcAS=ξbd02—fy15171864配筋6Ф106Ф20（表1）抗剪钢筋：截面尺寸复核：hw=h0=640㎜hw640—=———=2.13<4.0b3000.25fcbh0=0.25×10×300×640=480KNγdV=1.2×128.1=153.72KN<480KN说明截面尺寸符合要求，1/γd×Vc=1/1.2×0.07fcbh0=112KN>γdVγd4VA＝1.2×119＝142.8KN>1/γd×Vc支座B处截面要配抗剪钢筋选用双肢箍筋Ф10@200，Asv＝157㎜2ρsv=Asv/bS=0.3%>ρmiN符合要求1/γd×Vcs＝1/γd（0.07fcbh0+1.25fyAsv/S×h0）＝221.9KN1/γd×Vcs>γd4VA不必配置弯起钢筋0.25fcbh0＝0.25×10×300×640＝480KNγdVbr＝1.2×165.27＝198.32<0.25fcbh0截面尺寸符合要求支座Br处截面要配抗剪钢筋选用双肢箍筋Ф10@200，Asv＝157㎜2ρsv=Asv/bS=0.3%>ρmiN符合要求1/γd×Vcs＝1/γd（0.07fcbh0+1.25fyAsv/S×h0）＝221.9KN1/γd×Vcs>γdVBr不必配置弯起钢筋第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页ρmiN=Asv/bS0.12＝Asv/bS用双肢Ф6Asv＝56.52得到：S＝157<250取用：Ф6@157〖2〗次梁的设计【1】设计资料初步拟定：次梁跨度8m，截面尺寸：300㎜×600㎜二级建筑物（γ0＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土（fc=10N/㎜2）及纵筋采用Ⅱ级钢筋(fy=210N/㎜2)，箍筋为Ⅰ级钢筋(fy=310N/㎜2)，取lo=lc=8m【2】配筋设计①荷载计算恒荷载：板传来：3.3×2＝6.6KN/m梁自重：0.3×（0.6-0.1）×25＝3.75KN/m标准值：gk＝6.6+3.75＝10.35KN/m设计值：g＝γggk=1.05×10.35=10.87KN/m活荷载：标准值：qk=3×2＝6KN/m设计值：q=γQqk＝1.2×6＝7.2KN/m考虑主梁对板的约束，折算荷载为：g′＝g+q/2=10.87+7.2/2=12.67KN/mq′=q3/4=5.4KN/m②内力计算跨中弯矩：M=γ0ψ1/8（g+q）l02＝1/8×（12.67+5.4）×82=144.56KNm支座边缘截面剪力设计值：V=γ0ψ[1/2（g+q）lN]＝1×1×[1/2×(12.67+5.4)×8]=72.28KN③配筋计算目标--表2(h0=600-45=555㎜,fc=10N/mm2,fy=210N/mm2,γd=1.20)M144.56γ0ψM144.56γdγ0ψMαS=———————0.188第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页fcbd02ξ=1-√1-2αs0.210fcAS=ξbd02—fy1128配筋Ф6@16（表2）截面尺寸复核：hw=h0=555㎜hw555—=———=1.85<4.0b3000.25fcbh0=0.25×10×300×555=416.3KNγdV=1.2×72.28=86.74KN<41.63KNVc=0.07fcbh0=0.07×10×300×555=116.6KN>γdV则不需要进行斜截面抗剪配筋计算，仅按构造要求配置服筋:ρmiN=0.12%假定用双肢Ф6Asv=56.52ρsv=Asv/bS=0.12%S=Asv/(ρsv×b...
