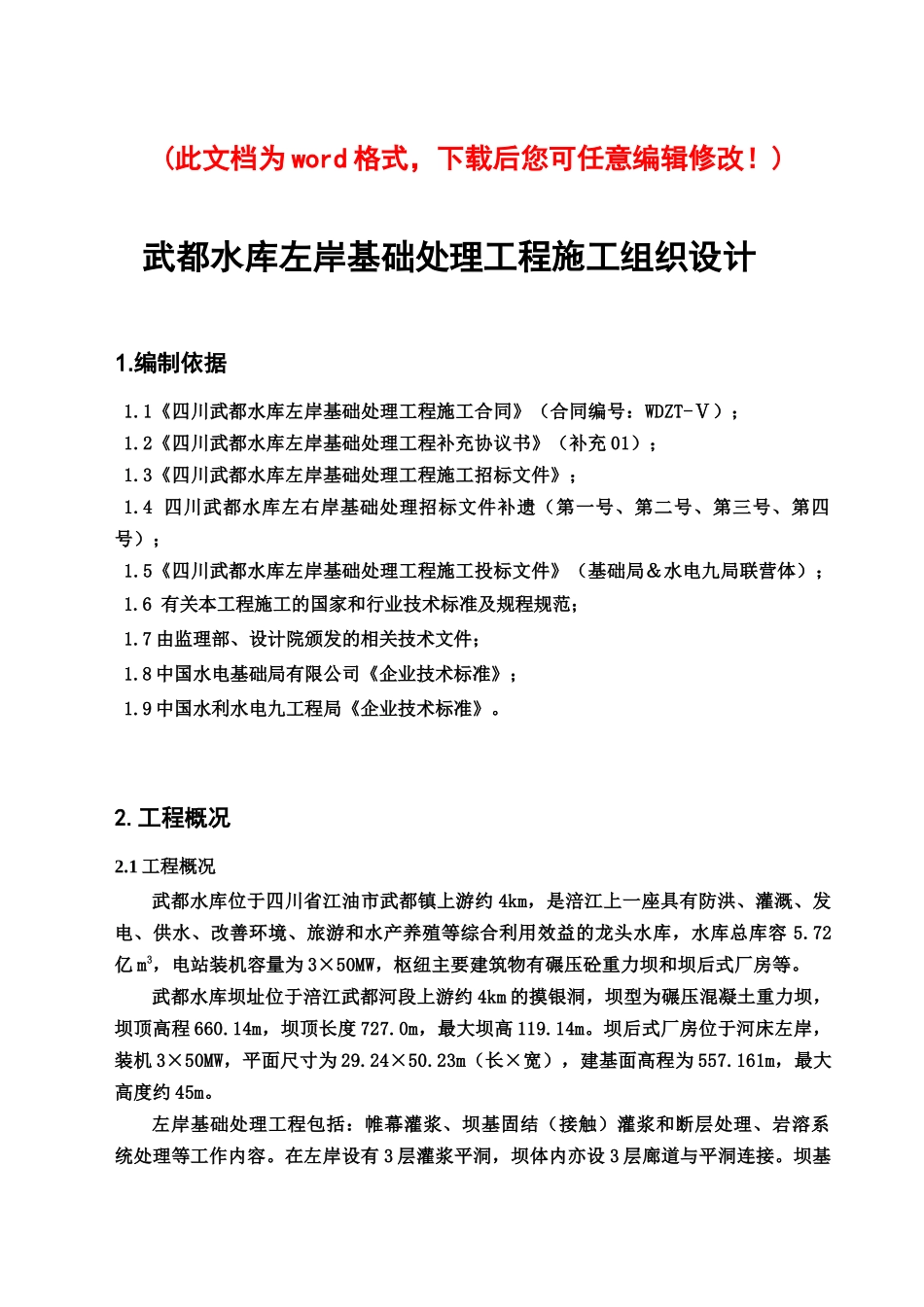

武都水库左岸基础处理施工组织设计完整版VIP免费

(此文档为word格式，下载后您可任意编辑修改！)武都水库左岸基础处理工程施工组织设计1.编制依据1.1《四川武都水库左岸基础处理工程施工合同》（合同编号：WDZT-Ⅴ）；1.2《四川武都水库左岸基础处理工程补充协议书》（补充01）；1.3《四川武都水库左岸基础处理工程施工招标文件》；1.4四川武都水库左右岸基础处理招标文件补遗（第一号、第二号、第三号、第四号）；1.5《四川武都水库左岸基础处理工程施工投标文件》（基础局＆水电九局联营体）；1.6有关本工程施工的国家和行业技术标准及规程规范；1.7由监理部、设计院颁发的相关技术文件；1.8中国水电基础局有限公司《企业技术标准》；1.9中国水利水电九工程局《企业技术标准》。2.工程概况2.1工程概况武都水库位于四川省江油市武都镇上游约4km，是涪江上一座具有防洪、灌溉、发电、供水、改善环境、旅游和水产养殖等综合利用效益的龙头水库，水库总库容5.72亿m3，电站装机容量为3×50MW，枢纽主要建筑物有碾压砼重力坝和坝后式厂房等。武都水库坝址位于涪江武都河段上游约4km的摸银洞，坝型为碾压混凝土重力坝，坝顶高程660.14m，坝顶长度727.0m，最大坝高119.14m。坝后式厂房位于河床左岸，装机3×50MW，平面尺寸为29.24×50.23m（长×宽），建基面高程为557.161m，最大高度约45m。左岸基础处理工程包括：帷幕灌浆、坝基固结（接触）灌浆和断层处理、岩溶系统处理等工作内容。在左岸设有3层灌浆平洞，坝体内亦设3层廊道与平洞连接。坝基主要采用固结灌浆进行处理，对于断层等软弱部位采用砼塞表层封闭，然后通过深孔固结灌浆加强地基，另外于坝基砼与岩石之间采用接触灌浆处理，进行分区埋设灌浆系统，后期灌浆。岩溶系统主要是通过施工支洞创造施工作业面，采用回填砼的方式进行处理。2.2气象及水文资料2.2.1气象武都水库坝址气象特征值，据江油气象站历年资料统计，多年平均气温15.9℃，多年最高月平均气温（7月）为25.7℃，最低月平均气温（1月）为4.9℃，极端最高气温36.7℃（1969年8月3日），历年极端最低气温-6.8℃（1975年12月15日）。多年平均相对湿度81%，多年平均降雨量1135.1mm，实测最大年降雨量1824.5mm（1961年），多年平均风速0.9ms，实测最大风速22.0ms，相应风向NNW（1971年5月）。多年平均地温17.5℃，20cm地温17.5℃，历年极端最高地面温度68.7℃（1959年6月10日），历年极端最低地面温度-5.7℃（1961年1月16日）。多年平均水温13.3℃，历年极端最高水温24.3℃，历年极端最低水温1.3℃。历年平均降雨量≥5.0mm的天数为44.8天。历年平均雨量≥0.1mm的天数为143天。多年平均蒸发量1016.8mm。2.2.2水文武都水库坝址处控制流域面积5807km2，径流主要由降雨形成，有少量的融雪化冰水与地下水补给，多年平均流量140m3s。水库地处龙门山暴雨区，暴雨量集中，强度大，汇流时间短，流速大。洪水由暴雨形成，峰高量大，主要发生在6～9月，7、8月最集中。6～9月为主汛期，5月、10月为过渡期，11月～次年4月为枯水期。从实测洪水过程线可以看出：一次洪水过程多为复峰，洪水历时一般3～5d。本工程历年实测最小流量30.0m3s（1953年3月6日），实测最大流量6230m3s（1978年9月2日），最大水位变幅9.71m。涪江武都水库河段无通航过木要求。施工期及蓄水期下游河段综合用水要求下泄流量≥50m3s。2.3工程地质条件涪江在坝址区范围内的柳林子（F5断层）以上的河流流向为S55～60°W，河面较开阔，柳林子以下河流进入坝址区峡谷，流向转为S10～20°E。该峡谷段岩层走向与河流流向近于垂直，区内河段为横向河谷，两岸地面高程572～766m，相对高差194m，山脉走向北东与岩层走向基本一致，属低山构造剥蚀～溶蚀地貌单元。河床属侵蚀堆积地貌单元，两岸岸坡以30～42°斜坡地形为主，右岸坝线上游岸坡与左岸下游450m的岸坡为陡崖地形。2.3.1地层岩性坝址区出露地层：右岸坝线上游为志留系上中统罗惹坪群～沙帽群(S2-3)砂、页岩地层；大坝座落在泥盆系中统白石铺群观雾山组（D2gn）碳酸盐岩地层上，左岸坝线下游为泥盆系下统平驿铺（D1pn）之砂页岩地层。（1）志留系上中统罗惹坪群～沙帽群（S2-3）由黄褐色、紫褐色、灰绿色页岩、粉砂...
